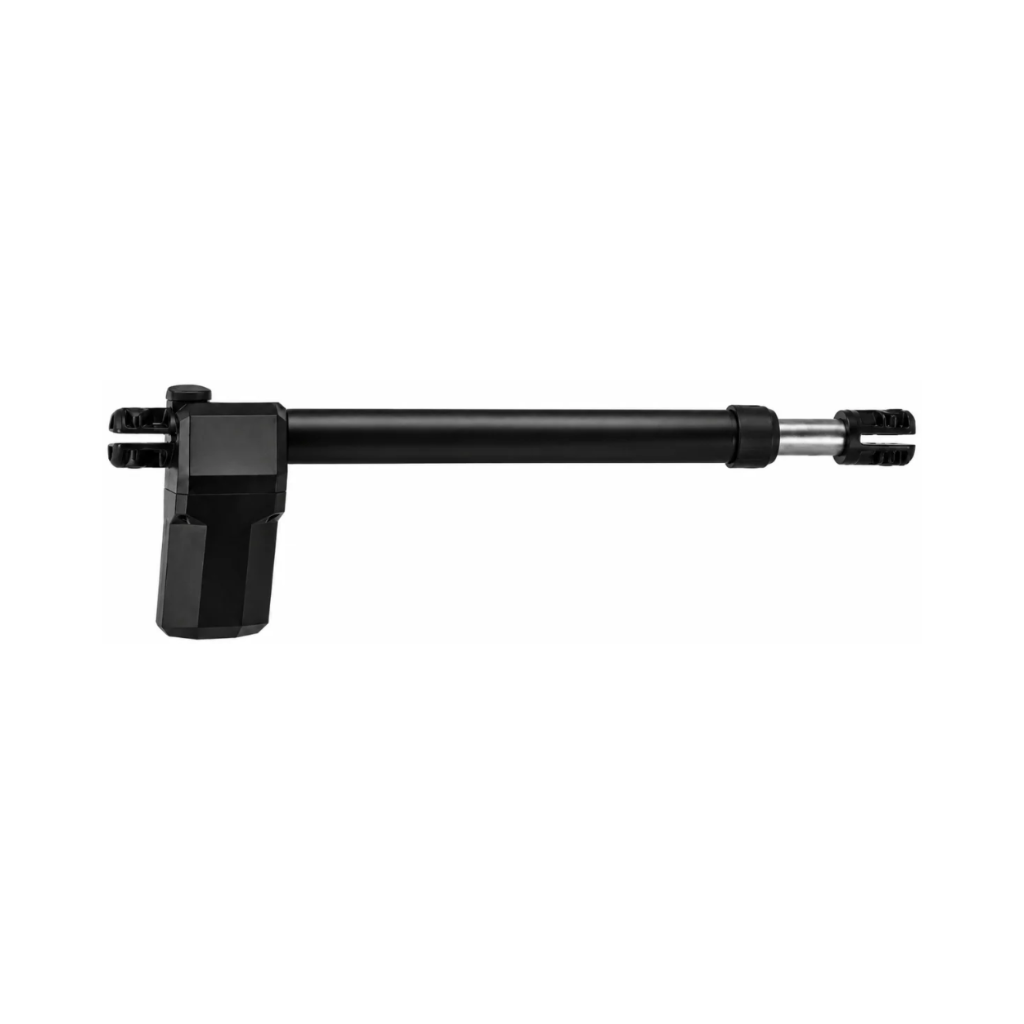

Έμβολο VEGA 230 Vac, αριστερό μοτέρ, για ανοιγόμενες πόρτες με φύλλο έως 4 m και 250 kg: ώθηση 2200 N και άνοιγμα 95° ή 120°.
- 250 kg
- Μέγ. βάρος
- 230 Vac
- Τάση
- IP54
- Στεγανότητα
Τιμή χονδρικής για συνεργάτες.
Κωδικός προϊόντος
Εγγύηση: 5 χρόνια
Αρχεία
Προτεινόμενα Αξεσουάρ
Έμβολο 230 Vac με ώθηση 2200 N
Το VEGA είναι έμβολο 230 Vac με ώθηση 2200 N και διαδρομή 400 mm. Κινεί φύλλα έως 4 m και έως 250 kg, ανοίγει σε 22 δευτερόλεπτα και έχει θερμική προστασία 150 °C. Ο άξονας είναι ανοξείδωτος και σε διακοπή ρεύματος το μοτέρ απασφαλίζεται με το κλειδί που το συνοδεύει. Αυτό είναι το αριστερό μοτέρ· για δίφυλλη πόρτα συνδυάζεται με το VEGA δεξί.
Ασφάλεια και αέρας
Ο πίνακας CT202, που πωλείται χωριστά, έχει είσοδο για δύο ζεύγη φωτοκυττάρων και ευαίσθητο άκρο 8,2 kΩ· φωτοκύτταρα και φάρος πωλούνται χωριστά. Αν η πόρτα βρίσκεται σε σημείο με δυνατό αέρα, πρέπει να είναι γερή και καλά ζυγισμένη και προτείνεται ηλεκτρική κλειδαριά ELS-C 12 V, που όταν φυσάει είναι σχεδόν απαραίτητη. Ο CT202 ελέγχει και τον χρόνο της κλειδαριάς.
Πού μπαίνει και πόσο ανοίγει
Με δύο έτοιμες θέσεις του οδηγού της Key η πόρτα ανοίγει 95° ή 120°: για 95° η πίσω βάση μπαίνει 145 mm κατά μήκος της κολώνας και 145 mm προς την αυλή, για 120° στα 170 και 110 mm. Με την πόρτα κλειστή η απόσταση πείρου–πείρου είναι 1122 mm και το μοτέρ μπαίνει με κλίση περίπου 1° προς τα κάτω.
Πίνακας CT202 με λειτουργία αέρα
Ο πίνακας CT202 ελέγχει δύο μοτέρ 230 Vac με δέκτη RX4K. Η λειτουργία αέρα (ASL) παρατείνει τον χρόνο λειτουργίας έως 300 s, χρήσιμη σε σημεία με δυνατό αέρα. Έχει ανίχνευση εμποδίου με αισθητήρα ρεύματος, επιβράδυνση στο άνοιγμα και το κλείσιμο, μερικό άνοιγμα και ξεχωριστές εισόδους ανοίγματος και κλεισίματος.
Τι χρειάζεστε για πλήρη αυτοματισμό
Για δίφυλλη πόρτα χρειάζεστε ένα VEGA δεξί και ένα αριστερό, τον πίνακα CT202, τον δέκτη RX4K και τηλεχειριστήρια, όπως τα αδιάβροχα SUB44R. Υπάρχει και έτοιμο κιτ VEGA που τα περιλαμβάνει όλα, με 2 SUB44R. Για ασφάλεια προσθέστε φωτοκύτταρα και φάρο.
Τεχνική περιγραφή
KEY AUTOMATION VEGA Αριστερό: σκέτο μοτέρ 230 Vac
Έμβολο VEGA 230 Vac, αριστερό μοτέρ, για ανοιγόμενες πόρτες με φύλλο έως 4 m και 250 kg. Ώθηση 2200 N, διαδρομή 400 mm, ανοξείδωτος άξονας, απασφάλιση με κλειδί και άνοιγμα 95° ή 120°.
Τι χρειάζεται για δίφυλλη πόρτα
- VEGA δεξί και VEGA αριστερό (πωλούνται ανά τεμάχιο ή μαζί στο κιτ VEGA)
- Πίνακας ελέγχου CT202 για δύο μοτέρ 230 Vac
- Δέκτης RX4K και τηλεχειριστήρια, π.χ. SUB44R
- Για ασφάλεια: φωτοκύτταρα και φάρο
Βασικά χαρακτηριστικά
- Έμβολο 230 Vac, ώθηση 2200 N: Διαδρομή 400 mm, για φύλλα έως 4 m και έως 250 kg.
- Αριστερό μοτέρ: Υπάρχει δεξί και αριστερό, για κάθε φύλλο.
- Άνοιγμα 95° ή 120°: Δύο έτοιμες θέσεις τοποθέτησης από τον πίνακα της Key.
- Απασφάλιση με κλειδί: Για χειροκίνητο άνοιγμα σε διακοπή ρεύματος.
- Λειτουργία αέρα (CT202): Παράταση του χρόνου λειτουργίας έως 300 s, για περιοχές με δυνατό αέρα.
- Ανοξείδωτο στέλεχος: Ρυθμίζεται στο τέρμα της διαδρομής κατά την τοποθέτηση.
Τοποθέτηση
- Δύο θέσεις από τον οδηγό της Key: 95° με A 145 mm και B 145 mm, 120° με A 170 mm και B 110 mm
- Πείρος–πείρος 1122 mm με την πόρτα κλειστή, κλίση μοτέρ περίπου 1° προς τα κάτω
- Με την πόρτα κλειστή ο άξονας πηγαίνει στο τέρμα της διαδρομής και ξαναβιδώνεται μία στροφή, πριν στερεωθεί το στήριγμα της πόρτας
Πίνακας ελέγχου CT202 (πωλείται χωριστά)
- Λειτουργία αέρα ASL: παράταση του χρόνου λειτουργίας έως 300 s, για σημεία με δυνατό αέρα
- Ανίχνευση εμποδίου με αισθητήρα ρεύματος σε κανονική ταχύτητα (ρυθμιζόμενη ευαισθησία), επιβράδυνση στο άνοιγμα και το κλείσιμο
- Ξεχωριστές είσοδοι ΑΝΟΙΓΜΑ, ΚΛΕΙΣΙΜΟ, βήμα-βήμα και μερικό άνοιγμα
- Ευαίσθητο άκρο 8,2 kΩ, STOP, 2 ζεύγη φωτοκυττάρων, προαιρετικό phototest
- Έξοδοι φάρου (σταθερός ή αναλαμπή), φωτός ή ένδειξης ανοιχτής πόρτας, ηλεκτρικής κλειδαριάς με ρυθμιζόμενο χρόνο
- Οθόνη 3 ψηφίων, βυσματωτός δέκτης RX4K 4 καναλιών, κουτί IP54
Τεχνικά στοιχεία
| Τάση μοτέρ | 230 Vac, 50/60 Hz |
| Ώθηση | 2200 N |
| Μέγ. ισχύς / ρεύμα | 350 W / 1,5 A |
| Διαδρομή | 400 mm |
| Χρόνος ανοίγματος | 22 s |
| Κύκλοι / ώρα | 20 |
| Πυκνωτής | 8 µF |
| Θερμική προστασία | 150 °C |
| Βαθμός προστασίας | IP43 |
| Θερμοκρασία | −20 έως +55 °C |
| Μέγ. φύλλο | 4 m · έως 250 kg |
Αξεσουάρ (πωλούνται χωριστά)
- Φωτοκύτταρα FT23
- Τηλεχειριστήρια SUB44
- Φάρος LUMY
- ELS-C ηλεκτρική κλειδαριά 12 V
Τα όρια της Key Automation προϋποθέτουν πόρτα σε καλή κατάσταση, ζυγισμένη και με ομαλή κίνηση. Σε σημείο με αέρα προτείνεται ηλεκτρική κλειδαριά ELS-C 12 V, που όταν φυσάει είναι σχεδόν απαραίτητη.
Χαρακτηριστικά
| Τάση | 230V |
| Μέγ. μήκος/φύλλο | 2m - 3.5m |
Ερωτήσεις
- Ποιο VEGA χρειάζομαι, δεξί ή αριστερό;
- Ένα για κάθε φύλλο: σε δίφυλλη πόρτα μπαίνει ένα δεξί και ένα αριστερό. Αυτό είναι το αριστερό· υπάρχει και έτοιμο κιτ VEGA με τα δύο μοτέρ, πίνακα CT202, RX4K και 2 SUB44R.
- Περιλαμβάνει πίνακα και τηλεχειριστήρια;
- Όχι, πωλείται μόνο το μοτέρ. Ο πίνακας CT202, ο δέκτης RX4K, τα τηλεχειριστήρια, τα φωτοκύτταρα και ο φάρος πωλούνται χωριστά.
- Για πόσο μεγάλη πόρτα είναι;
- Για φύλλα έως 4 m και έως 250 kg, με την πόρτα σε καλή κατάσταση και ζυγισμένη.
- Πόσο ανοίγει η πόρτα;
- 95° ή 120°, ανάλογα με τη θέση της πίσω βάσης: για 95° στα 145 / 145 mm, για 120° στα 170 / 110 mm, σύμφωνα με τον οδηγό της Key.
- Κάνει για σημείο με πολύ αέρα;
- Ο CT202 έχει λειτουργία αέρα που παρατείνει τον χρόνο λειτουργίας έως 300 s. Η πόρτα πρέπει να είναι γερή και ζυγισμένη και προτείνεται ηλεκτρική κλειδαριά ELS-C 12 V, σχεδόν απαραίτητη όταν φυσάει.
- Λειτουργεί όταν κόβεται το ρεύμα;
- Τα μοτέρ 230 Vac δεν δουλεύουν με μπαταρία. Σε διακοπή ρεύματος το VEGA απασφαλίζεται με το κλειδί του και η πόρτα ανοίγει με το χέρι.
- Τι εγγύηση έχει;
- Το VEGA αριστερό συνοδεύεται από εγγύηση 5 χρόνια από την Key Automation.
