Πόσα μοτέρ χρειάζομαι;

Ένα για κάθε φύλλο. Για δίφυλλη πόρτα χρειάζεστε δύο RAY 40 και έναν πίνακα CT202 για δύο μοτέρ 230 Vac.

Περιλαμβάνει πίνακα και τηλεχειριστήρια;

Όχι, πωλείται μόνο το μοτέρ. Ο πίνακας CT202, ο δέκτης RX4K, τα τηλεχειριστήρια, τα φωτοκύτταρα και ο φάρος πωλούνται χωριστά.

Για πόσο μεγάλη πόρτα είναι;

Για φύλλα έως 4 m και έως 600 kg. Το επιτρεπτό βάρος μειώνεται όσο μεγαλώνει το φύλλο, σύμφωνα με το διάγραμμα της Key.

Κάνει για σημείο με πολύ αέρα;

Η Key προτείνει μοτέρ 230 Vac για περιοχές με αέρα και ο CT202 έχει λειτουργία αέρα έως 300 s. Η πόρτα πρέπει να είναι γερή και ζυγισμένη και προτείνεται ηλεκτρική κλειδαριά ELS-C 12 V.

Λειτουργεί όταν κόβεται το ρεύμα;

Τα μοτέρ 230 Vac δεν δουλεύουν με μπαταρία. Σε διακοπή ρεύματος το RAY 40 απασφαλίζεται με το τηλεχειριστήριο SUB ή με κλειδί και η πόρτα ανοίγει με το χέρι.

Ανοίγει και προς τα έξω;

Ναι, με το αξεσουάρ EXRB της Key για άνοιγμα προς τα έξω.

Τι εγγύηση έχει;

Το RAY 40 συνοδεύεται από εγγύηση 5 χρόνια από την Key Automation.

KEY AUTOMATION RAY 40: Πού μπαίνει και πόσο ανοίγει

KEY AUTOMATION RAY 40: Ποιο μοτέρ ανοιγόμενης

1 / 5

Επίσημος Αντιπρόσωπος KEY Automation

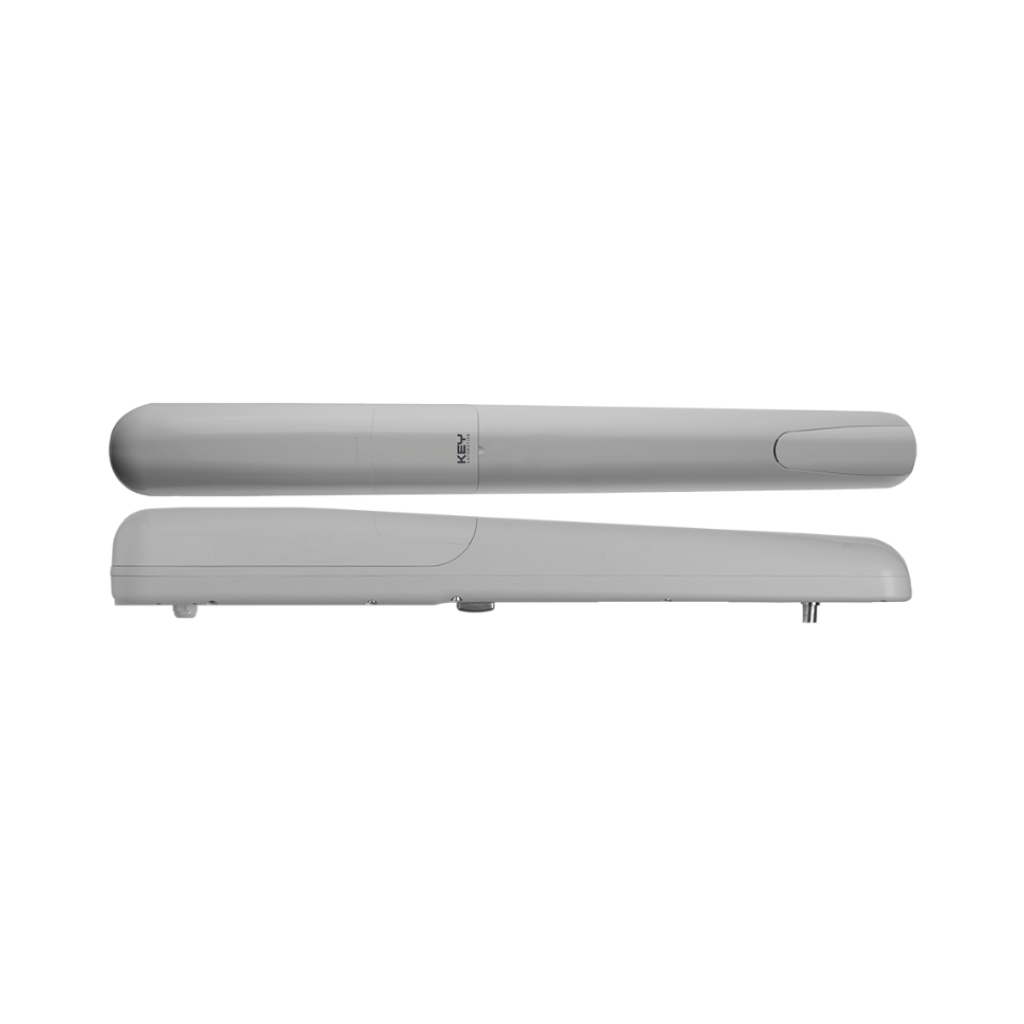

RAY 40

230V

Γραμμικό μοτέρ RAY 230 Vac για βαριές ανοιγόμενες πόρτες: φύλλο έως 4 m και 600 kg, ώθηση 2000 N και μεταλλικά γρανάζια.

IP44
Στεγανότητα: 230 Vac
Τάση: 600 kg
Μέγ. βάρος

B2BΕπικοινωνήστε για τιμή

Τιμή χονδρικής για συνεργάτες.

Κωδικός προϊόντος

Εγγύηση: 5 χρόνια

Άμεσα διαθέσιμο

Σύνδεση Γίνε Συνεργάτης

Αρχεία

Προτεινόμενα αξεσουάρ (4)

Υπολόγισε για την πόρτα σου

Για βαριές πόρτες, με μεταλλικά γρανάζια

Το RAY 40 κινεί φύλλα έως 4 m και έως 600 kg με ώθηση 2000 N και ανοίγει τα 90° σε 20 έως 25 δευτερόλεπτα. Έχει μεταλλικά γρανάζια, θερμική προστασία 150 °C και μοτέρ 230 Vac, που η Key προτείνει για σημεία με αέρα. Πωλείται ως μεμονωμένο μοτέρ, ένα για κάθε φύλλο.

Αλουμίνιο, αθόρυβη μηχανική, απασφάλιση με το SUB

Το σώμα είναι από χυτό, βαμμένο αλουμίνιο, με καλύμματα ανθεκτικά στην UV και πολύ αθόρυβη μηχανική. Ο ατέρμονας κοχλίας έχει μπρούντζινο παξιμάδι και η μπροστινή με την πίσω βάση είναι στην ίδια ευθεία, για εύκολη τοποθέτηση. Σε διακοπή ρεύματος απασφαλίζεται με το τηλεχειριστήριο SUB της Key ή με τον προαιρετικό κύλινδρο με κλειδί KC.

Πού μπαίνει και πόσο ανοίγει

Η πόρτα ανοίγει έως 120°, ανάλογα με τις αποστάσεις A και B της πίσω βάσης από τον μεντεσέ· ο χάρτης της Key δείχνει τη γωνία για κάθε συνδυασμό. Για άνοιγμα προς τα έξω υπάρχει το αξεσουάρ EXRB. Η πόρτα πρέπει να είναι γερή και ζυγισμένη και σε σημείο με αέρα προτείνεται ηλεκτρική κλειδαριά ELS-C 12 V.

Πίνακας CT202 με λειτουργία αέρα

Τα δύο μοτέρ ελέγχονται από τον πίνακα CT202 με δέκτη RX4K. Η λειτουργία αέρα (ASL) παρατείνει τον χρόνο λειτουργίας έως 300 s, χρήσιμη σε σημεία με δυνατό αέρα. Ο CT202 έχει ανίχνευση εμποδίου με αισθητήρα ρεύματος, επιβράδυνση στο άνοιγμα και το κλείσιμο, μερικό άνοιγμα, είσοδο για δύο ζεύγη φωτοκυττάρων και έξοδο κλειδαριάς με ρυθμιζόμενο χρόνο.

Τι χρειάζεστε για πλήρη αυτοματισμό

Για δίφυλλη πόρτα χρειάζεστε δύο RAY 40, τον πίνακα CT202, τον δέκτη RX4K και τηλεχειριστήρια, όπως τα αδιάβροχα SUB44R. Για ασφάλεια προσθέστε φωτοκύτταρα και φάρο, και για το κλείσιμο το μηχανικό στοπ FCRAY. Αν δεν είστε σίγουροι για τον συνδυασμό, στείλτε μας τις διαστάσεις της πόρτας.

Προτεινόμενα αξεσουάρ

FCRAY
AXESO.020
B2BΕπικοινωνήστε για τιμή
ADRB2
GAA.008
B2BΕπικοινωνήστε για τιμή
STAF032A00
GAK.320
B2BΕπικοινωνήστε για τιμή
ADWA
GAA.007
B2BΕπικοινωνήστε για τιμή

Τεχνική περιγραφή

KEY AUTOMATION RAY 40: μοτέρ 230 Vac

Γραμμικό ηλεκτρομηχανικό μοτέρ 230 Vac για ανοιγόμενες πόρτες με φύλλο έως 4 m και 600 kg. Σώμα από χυτό, βαμμένο αλουμίνιο, μεταλλικά γρανάζια, πολύ αθόρυβη μηχανική και απασφάλιση και με το τηλεχειριστήριο SUB.

Τι χρειάζεται για δίφυλλη πόρτα

2 μοτέρ RAY 40 (πωλείται ανά τεμάχιο)
Πίνακας ελέγχου CT202 για δύο μοτέρ 230 Vac
Δέκτης RX4K και τηλεχειριστήρια, π.χ. SUB44R
Για ασφάλεια: φωτοκύτταρα και φάρο

Βασικά χαρακτηριστικά

Φύλλα έως 4 m, έως 600 kg: Ώθηση 2000 N, 25 κύκλοι/ώρα.
Μεταλλικά γρανάζια: Για βαριές πόρτες, με θερμική προστασία 150 °C.
Λειτουργία αέρα (CT202): Παράταση του χρόνου λειτουργίας έως 300 s, για περιοχές με δυνατό αέρα.
Σώμα από χυτό αλουμίνιο: Βαμμένο, με καλύμματα ανθεκτικά στην UV και αθόρυβη μηχανική (≤ 70 dB).
Απασφάλιση και με τηλεχειριστήριο: Με το τηλεχειριστήριο SUB της Key.
Βάσεις σε ευθεία: Μπροστινή και πίσω βάση στην ίδια γραμμή για εύκολη τοποθέτηση.

Τοποθέτηση

Γωνία ανοίγματος έως 120°, ανάλογα με τις αποστάσεις A και B (χάρτης τοποθέτησης της Key)
Μπροστινή και πίσω βάση στην ίδια ευθεία· για άνοιγμα προς τα έξω το αξεσουάρ EXRB
Η Key προτείνει μοτέρ 230 Vac για περιοχές με αέρα

Πίνακας ελέγχου CT202 (πωλείται χωριστά)

Λειτουργία αέρα ASL: παράταση του χρόνου λειτουργίας έως 300 s, για σημεία με δυνατό αέρα
Ανίχνευση εμποδίου με αισθητήρα ρεύματος σε κανονική ταχύτητα (ρυθμιζόμενη ευαισθησία), επιβράδυνση στο άνοιγμα και το κλείσιμο
Ξεχωριστές είσοδοι ΑΝΟΙΓΜΑ, ΚΛΕΙΣΙΜΟ, βήμα-βήμα και μερικό άνοιγμα
Ευαίσθητο άκρο 8,2 kΩ, STOP, 2 ζεύγη φωτοκυττάρων, προαιρετικό phototest
Έξοδοι φάρου (σταθερός ή αναλαμπή), φωτός ή ένδειξης ανοιχτής πόρτας, ηλεκτρικής κλειδαριάς με ρυθμιζόμενο χρόνο
Οθόνη 3 ψηφίων, βυσματωτός δέκτης RX4K 4 καναλιών, κουτί IP54

Τεχνικά στοιχεία

Τάση μοτέρ	230 Vac, 50/60 Hz
Δύναμη ώθησης	2000 N
Ταχύτητα βάκτρου	1 m/min
Χρόνος 90°	20–25 s
Κύκλοι / ώρα	25
Ρεύμα / ισχύς	1,2 A / 280 W
Πυκνωτής	8 µF
Θερμική προστασία	150 °C
Βαθμός προστασίας	IP44
Διαστάσεις	844 × 100 × 104 mm
Μέγ. φύλλο	4 m · έως 600 kg

Αξεσουάρ (πωλούνται χωριστά)

Τα όρια της Key Automation προϋποθέτουν πόρτα σε καλή κατάσταση, ζυγισμένη και με ομαλή κίνηση. Σε σημείο με αέρα προτείνεται ηλεκτρική κλειδαριά ELS-C 12 V, που όταν φυσάει είναι σχεδόν απαραίτητη.

Χαρακτηριστικά

Τάση	230V
Μέγ. μήκος/φύλλο	Έως 5m
Μέγιστο βάρος φύλλου	600 kg
Μέγιστο μήκος φύλλου	4 m
Δύναμη ώθησης	2000 N
Ταχύτητα	1 m/min
Χρόνος ανοίγματος 90°	20-25 s
Κύκλοι ανά ώρα	25 (στους 20 °C)
Κύκλος λειτουργίας	30 %
Πίνακας ελέγχου	CT202
Ονομαστική ισχύς	280 W
Τάση τροφοδοσίας	230 Vac
Συχνότητα δικτύου	50/60 Hz
Ονομαστικό ρεύμα	1,2 A
Θερμική προστασία	150 °C
Βαθμός στεγανότητας	IP44
Κλάση μόνωσης	I
Θερμοκρασία λειτουργίας	-20 έως +55 °C
Διαστάσεις (Π × Β × Υ)	844 × 100 × 104 mm
Διαστάσεις συσκευασίας (Π × Β × Υ)	240 × 1015 × 220 mm
Βάρος με συσκευασία	23,5 kg
Όγκος συσκευασίας	0,05359 m³
Τεμάχια ανά κιβώτιο	18

Ερωτήσεις

Πόσα μοτέρ χρειάζομαι;: Ένα για κάθε φύλλο. Για δίφυλλη πόρτα χρειάζεστε δύο RAY 40 και έναν πίνακα CT202 για δύο μοτέρ 230 Vac.
Περιλαμβάνει πίνακα και τηλεχειριστήρια;: Όχι, πωλείται μόνο το μοτέρ. Ο πίνακας CT202, ο δέκτης RX4K, τα τηλεχειριστήρια, τα φωτοκύτταρα και ο φάρος πωλούνται χωριστά.
Για πόσο μεγάλη πόρτα είναι;: Για φύλλα έως 4 m και έως 600 kg. Το επιτρεπτό βάρος μειώνεται όσο μεγαλώνει το φύλλο, σύμφωνα με το διάγραμμα της Key.
Κάνει για σημείο με πολύ αέρα;: Η Key προτείνει μοτέρ 230 Vac για περιοχές με αέρα και ο CT202 έχει λειτουργία αέρα έως 300 s. Η πόρτα πρέπει να είναι γερή και ζυγισμένη και προτείνεται ηλεκτρική κλειδαριά ELS-C 12 V.
Λειτουργεί όταν κόβεται το ρεύμα;: Τα μοτέρ 230 Vac δεν δουλεύουν με μπαταρία. Σε διακοπή ρεύματος το RAY 40 απασφαλίζεται με το τηλεχειριστήριο SUB ή με κλειδί και η πόρτα ανοίγει με το χέρι.
Ανοίγει και προς τα έξω;: Ναι, με το αξεσουάρ EXRB της Key για άνοιγμα προς τα έξω.
Τι εγγύηση έχει;: Το RAY 40 συνοδεύεται από εγγύηση 5 χρόνια από την Key Automation.
