Δίφυλλο Kit
Κιτ για δίφυλλη ανοιγόμενη πόρτα με φύλλα έως 3 m και 500 kg: δύο μοτέρ RAY 24 Vdc, πίνακας 14AB με Night Light System, δέκτης RX4K και 2 SUB44R.
Kit
- IP44
- Στεγανότητα
- 500 kg
- Μέγ. βάρος
- 24 Vdc
- Τάση
Τιμή χονδρικής για συνεργάτες.
Κωδικός προϊόντος
Εγγύηση: 5 χρόνια
Αρχεία
Κιτ για δίφυλλη πόρτα έως 3 m και 500 kg
Το RAY 2524 κινεί φύλλα έως 3 m και έως 500 kg με ώθηση 1500 N και ανοίγει τα 90° σε 18 έως 25 δευτερόλεπτα. Τα μοτέρ είναι 24 Vdc, με επιβράδυνση στο άνοιγμα και στο κλείσιμο και μηχανικό στοπ στο άνοιγμα για σωστή λειτουργία της πόρτας. Η Key το προορίζει για οικιακή χρήση.
Αλουμίνιο, αθόρυβη μηχανική, φως LED

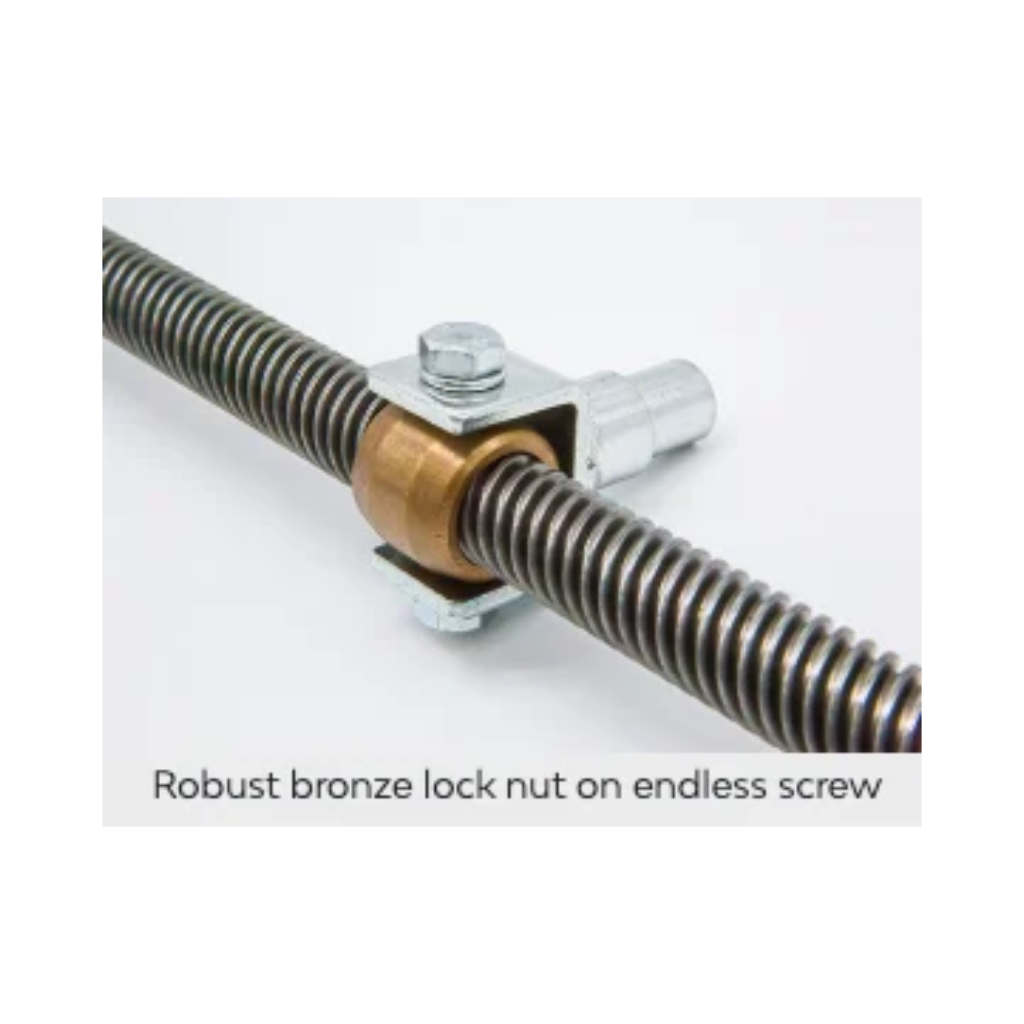

Το σώμα είναι από χυτό, βαμμένο αλουμίνιο, με καλύμματα ανθεκτικά στην UV και πολύ αθόρυβη μηχανική. Ο ατέρμονας κοχλίας έχει μπρούντζινο παξιμάδι και η μπροστινή με την πίσω βάση είναι στην ίδια ευθεία, για εύκολη τοποθέτηση. Στη μάσκα υπάρχει φως LED και σε διακοπή ρεύματος το μοτέρ απασφαλίζεται με το ίδιο το τηλεχειριστήριο SUB.
Πού μπαίνει και πόσο ανοίγει
Η πόρτα ανοίγει έως 120°, ανάλογα με τις αποστάσεις A και B της πίσω βάσης από τον μεντεσέ· ο χάρτης της Key δείχνει τη γωνία για κάθε συνδυασμό. Για άνοιγμα προς τα έξω υπάρχει το αξεσουάρ EXRB. Σε σημείο με αέρα η πόρτα πρέπει να είναι γερή και καλά ζυγισμένη και προτείνεται ηλεκτρική κλειδαριά ELS-C 12 V, που όταν φυσάει είναι σχεδόν απαραίτητη.
Πίνακας 14AB και φωτισμός κήπου
Ο πίνακας 14AB ελέγχει τα δύο μοτέρ με επιβράδυνση και ανίχνευση εμποδίου με αναστροφή. Ο 14A λειτουργεί και ως πίνακας φωτισμού κήπου: ανάβει έως 20 φωτιστικά LED της Key αυτόματα στο σούρουπο με τον αισθητήρα του φάρου ECLIPSE, από το 4ο κανάλι του τηλεχειριστηρίου ή από το κινητό με την εφαρμογή KubeSmart και τη μονάδα KUBEW.
Στο κιτ: πίνακας, δέκτης και 2 SUB44R

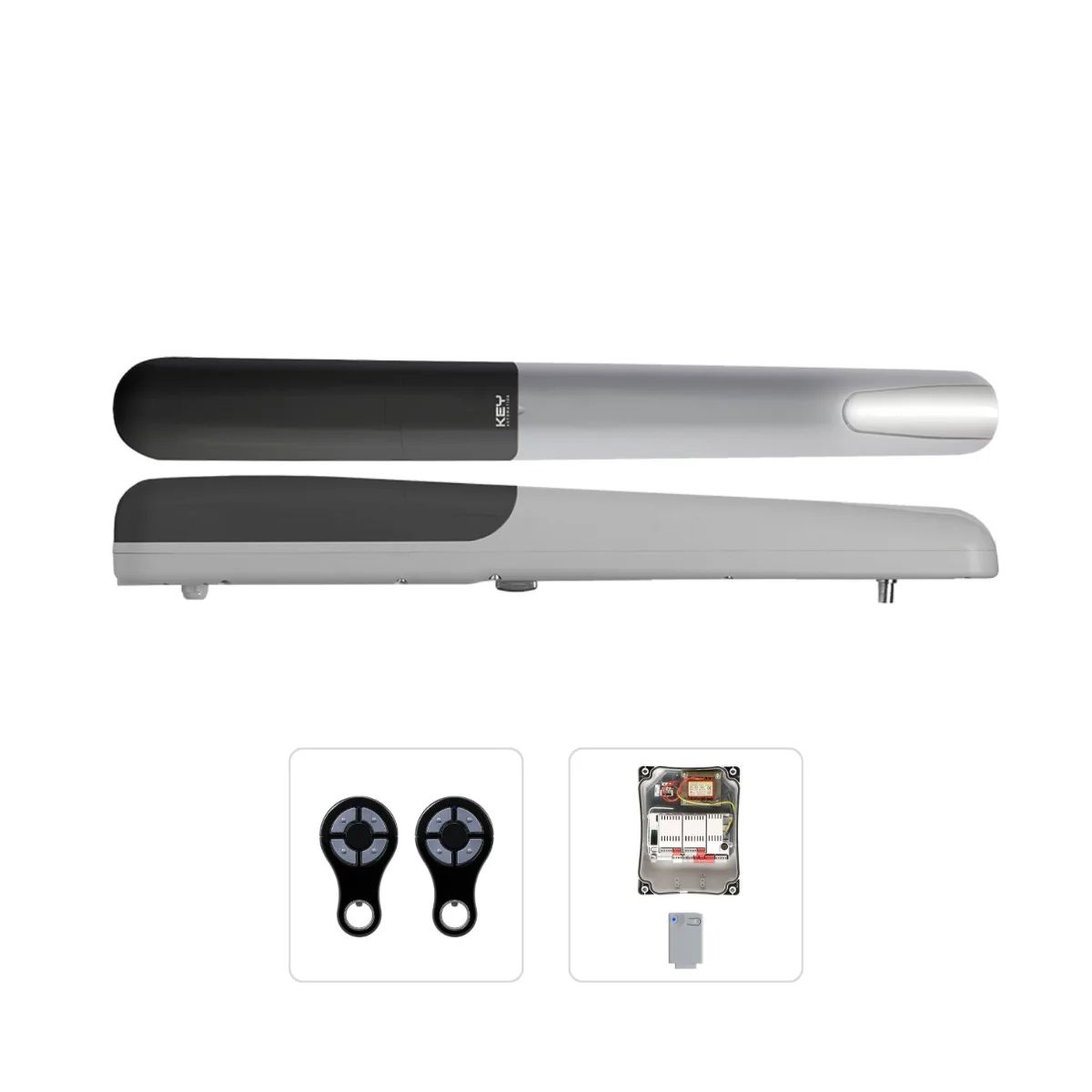

Στη συσκευασία υπάρχουν τα δύο μοτέρ RAY2524, ο πίνακας 14AB, ο δέκτης RX4K και 2 μαύρα τηλεχειριστήρια SUB44R, αδιάβροχα IP67 με κυλιόμενο κωδικό XR και εμβέλεια έως 100 m. Φωτοκύτταρα, φάρος ECLIPSE και WiFi πωλούνται χωριστά, ώστε να πάρετε ακριβώς ό,τι χρειάζεται η δική σας πόρτα.
Στο kit
2× Μοτέρ RAY2524
RAY2524
Πίνακας ελέγχου 14AB
14AB
Δέκτης RX4K
AXESO.011
2× Τηλεχειριστήρια SUB44R
KONTR.001
Προτεινόμενα αξεσουάρ
Τεχνική περιγραφή
KEY AUTOMATION RAY 2524: δίφυλλο kit 24 Vdc
Κιτ με δύο γραμμικά μοτέρ RAY 24 Vdc για δίφυλλες ανοιγόμενες πόρτες με φύλλα έως 3 m και 500 kg. Σώμα από χυτό αλουμίνιο, φως LED στη μάσκα, απασφάλιση και με το τηλεχειριστήριο SUB, πίνακας 14AB με Night Light System. Για οικιακή χρήση.
Στη συσκευασία
- 2 μοτέρ RAY2524
- Πίνακας ελέγχου 14AB
- Δέκτης RX4K
- 2 τηλεχειριστήρια SUB44R μαύρα, αδιάβροχα IP67
- Φωτοκύτταρα, φάρος, WiFi και μπαταρία πωλούνται χωριστά.
Βασικά χαρακτηριστικά
- Kit για δίφυλλη πόρτα: 2 μοτέρ, πίνακας 14AB με επιβράδυνση, δέκτης RX4K και 2 τηλεχειριστήρια SUB44R (μαύρα, αδιάβροχα IP67).
- Φύλλα έως 3 m, έως 500 kg: 1500 N ώθηση, 40 κύκλοι/ώρα.

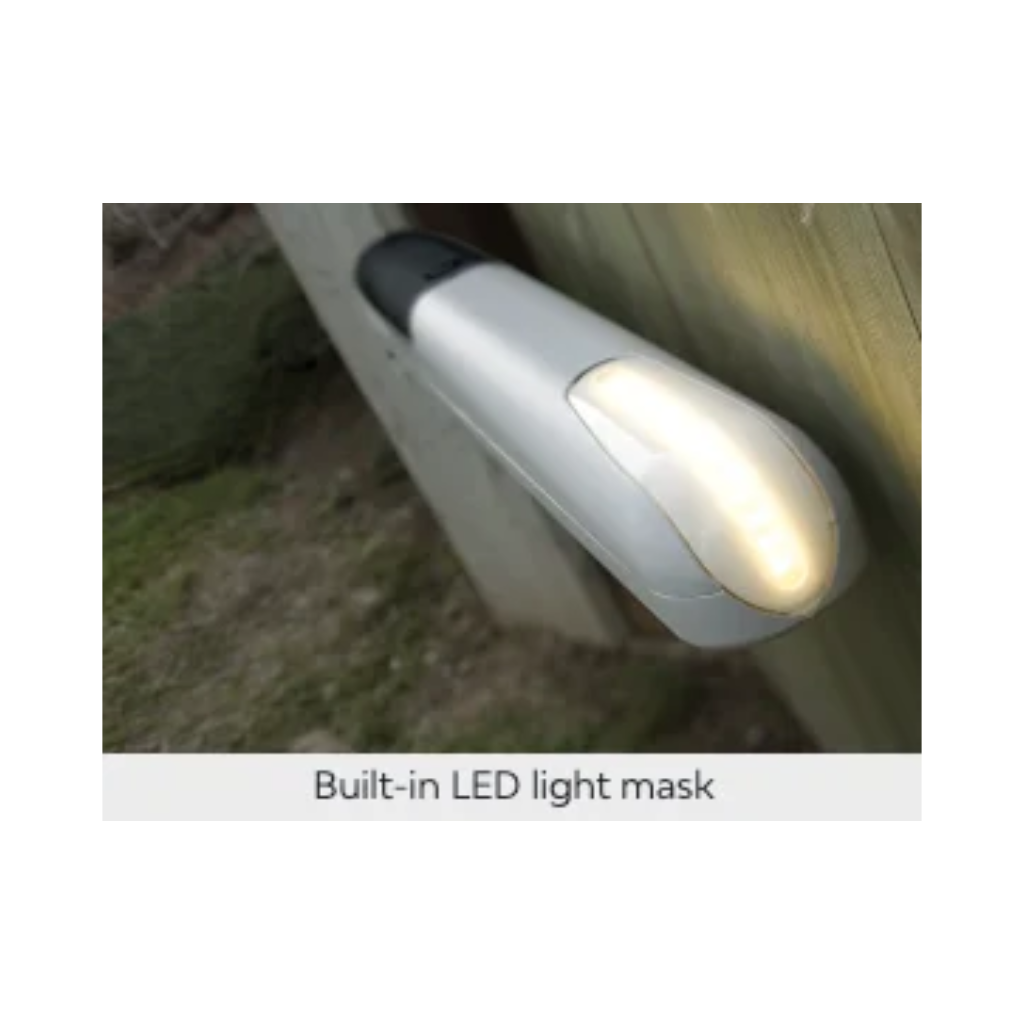

- Ενσωματωμένο φως LED: Στη μάσκα του μοτέρ.
- Σώμα από χυτό αλουμίνιο: Βαμμένο, με καλύμματα ανθεκτικά στην UV και αθόρυβη μηχανική (≤ 70 dB).

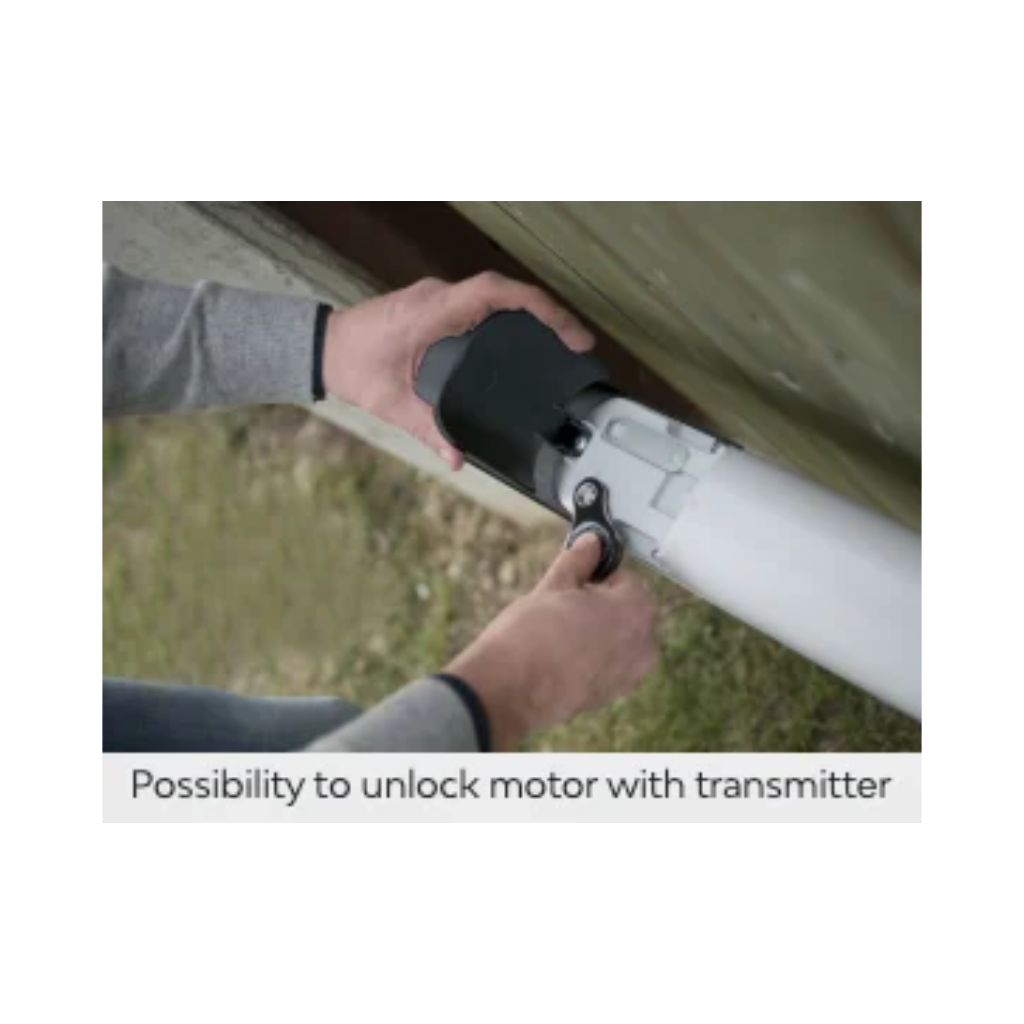

- Απασφάλιση και με τηλεχειριστήριο: Με το τηλεχειριστήριο SUB της Key.
- Βάσεις σε ευθεία: Μπροστινή και πίσω βάση στην ίδια γραμμή για εύκολη τοποθέτηση.
Τοποθέτηση
- Γωνία ανοίγματος έως 120°, ανάλογα με τις αποστάσεις A και B (χάρτης τοποθέτησης της Key)
- Μπροστινή και πίσω βάση στην ίδια ευθεία· για άνοιγμα προς τα έξω το αξεσουάρ EXRB
Πίνακας ελέγχου 14AB
- Night Light System: έως 20 φωτιστικά LED της Key, αυτόματα στο σούρουπο με τον φάρο ECLIPSE, από το 4ο κανάλι του τηλεχειριστηρίου ή από το κινητό (KubeSmart + KUBEW)
- Αμπερομετρική ανίχνευση εμποδίου με αναστροφή, τυπική ή ρυθμιζόμενη επιβράδυνση στο άνοιγμα και το κλείσιμο
- Ξεχωριστές είσοδοι ΑΝΟΙΓΜΑ, STOP, ΚΛΕΙΣΙΜΟ και βήμα-βήμα / μερικό, προγραμματιζόμενο αυτόματο κλείσιμο
- Ευαίσθητο άκρο 8,2 kΩ, 2 ζεύγη φωτοκυττάρων, έξοδοι φάρου, φωτός, ανοιχτής πόρτας και ηλεκτρικής κλειδαριάς
- Βυσματωτός δέκτης RX4K 4 καναλιών, προαιρετική εφεδρική μπαταρία
- Ρύθμιση με τον προγραμματιστή DYL ή το ασύρματο KUBEPROW (πωλούνται χωριστά)
Τεχνικά στοιχεία
| Τάση μοτέρ | 24 Vdc |
| Δύναμη ώθησης | 1500 N |
| Ταχύτητα βάκτρου | 1,6 m/min |
| Χρόνος 90° | 18–25 s |
| Κύκλοι / ώρα | 40 |
| Ρεύμα / ισχύς | 3,5 A / 85 W |
| Ωφέλιμη διαδρομή | 415 mm |
| Βαθμός προστασίας | IP44 |

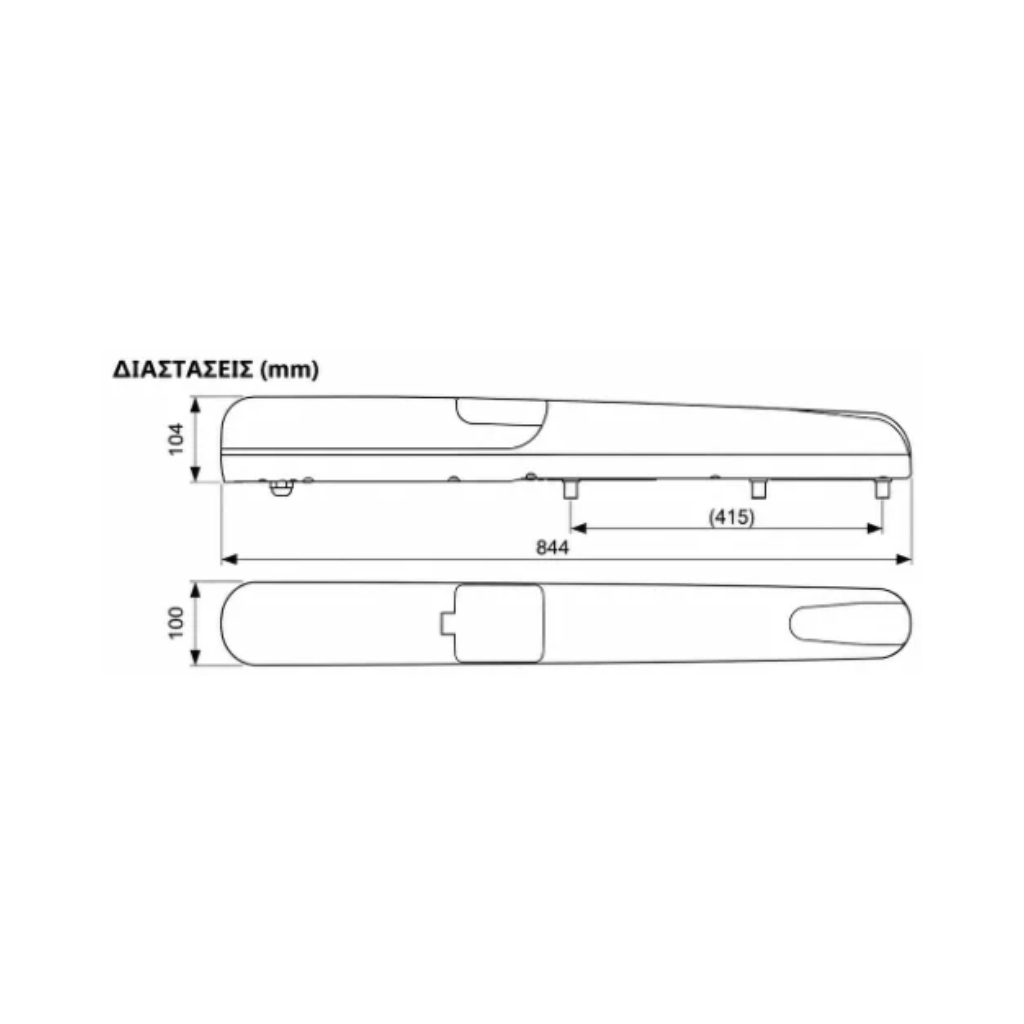

| Διαστάσεις | 844 × 100 × 104 mm |
| Θερμοκρασία | −20 έως +55 °C |
| Μέγ. φύλλο | 3 m · έως 500 kg |
Αξεσουάρ (πωλούνται χωριστά)
- FT33 / FT23 φωτοκύτταρα
- ECLIPSE φάρος LED
- KUBEW έλεγχος από κινητό
- FCRAY μηχανικό στοπ κλεισίματος
- KBP μπαταρία
Τα όρια της Key Automation προϋποθέτουν πόρτα σε καλή κατάσταση, ζυγισμένη και με ομαλή κίνηση. Σε σημείο με αέρα προτείνεται ηλεκτρική κλειδαριά ELS-C 12 V, που όταν φυσάει είναι σχεδόν απαραίτητη.
Χαρακτηριστικά
| Τάση | 24V |
| Μέγ. μήκος/φύλλο | 2m - 3.5m |
| Μέγιστο βάρος φύλλου | 500 kg |
| Μέγιστο μήκος φύλλου | 3 m |
| Δύναμη ώθησης | 1500 N |
| Ταχύτητα | 1,6 m/min |
| Χρόνος ανοίγματος 90° | 18-25 s |
| Κύκλοι ανά ώρα | 40 (στους 20 °C) |
| Κύκλος λειτουργίας | 80 % |
| Πίνακας ελέγχου | 14AB |
| Βαθμός στεγανότητας | IP44 |
| Κλάση μόνωσης | I |
| Θερμοκρασία λειτουργίας | -20 έως +55 °C |
| Διαστάσεις (Π × Β × Υ) | 844 × 100 × 104 mm |
| Διαστάσεις συσκευασίας (Π × Β × Υ) | 240 × 1015 × 220 mm |
| Βάρος με συσκευασία | 21,7 kg |
| Όγκος συσκευασίας | 0,05359 m³ |
| Τεμάχια ανά κιβώτιο | 18 |
Ερωτήσεις
- Τι περιλαμβάνει το κιτ RAY 2524;
- Δύο μοτέρ RAY2524, τον πίνακα 14AB, τον δέκτη RX4K και 2 μαύρα τηλεχειριστήρια SUB44R. Φωτοκύτταρα, φάρος, WiFi και μπαταρία πωλούνται χωριστά.
- Περιλαμβάνει φωτοκύτταρα;
- Όχι. Ο πίνακας έχει είσοδο για δύο ζεύγη φωτοκυττάρων· προτείνουμε τα FT33 ή FT23, που πωλούνται χωριστά.
- Για πόσο μεγάλη πόρτα είναι;

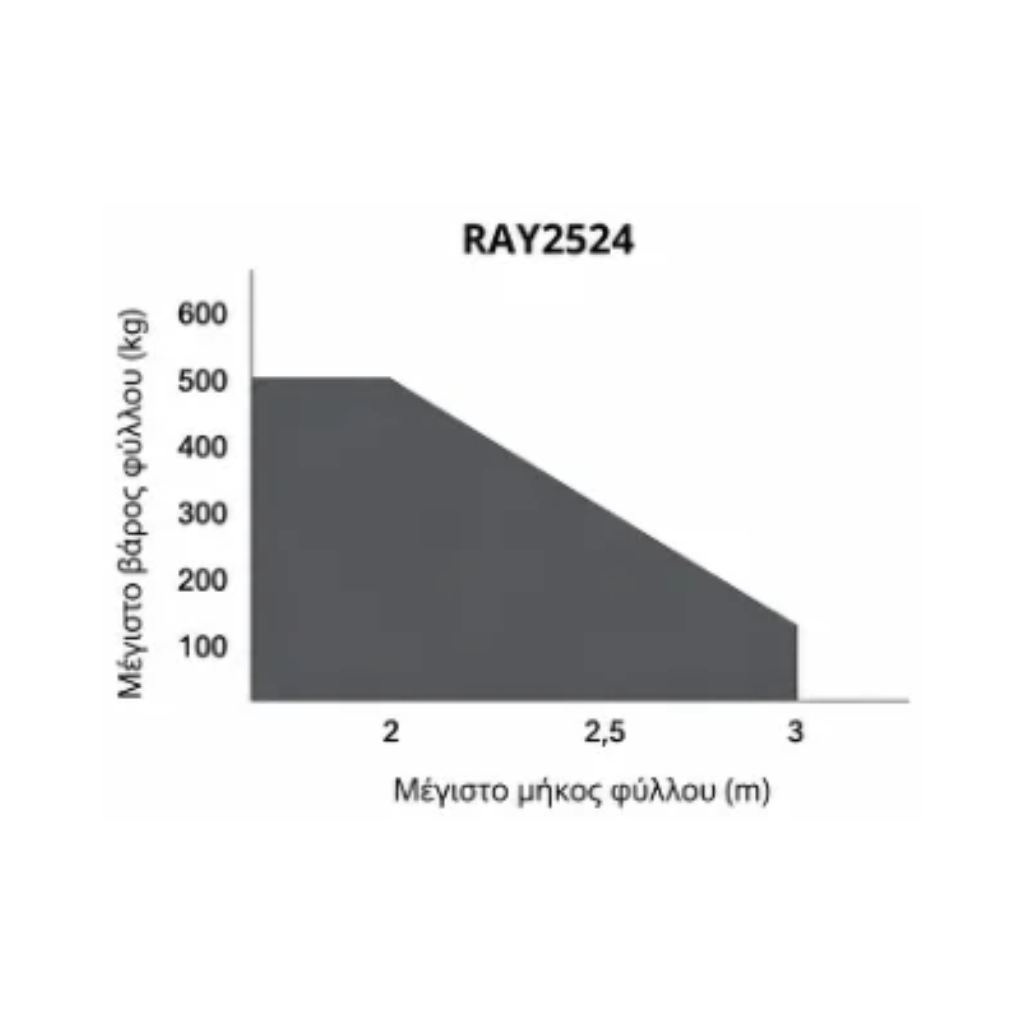

- Για φύλλα έως 3 m και έως 500 kg. Το επιτρεπτό βάρος μειώνεται όσο μεγαλώνει το φύλλο, σύμφωνα με το διάγραμμα της Key.
- Λειτουργεί όταν κόβεται το ρεύμα;
- Με την προαιρετική εφεδρική μπαταρία KBP ναι. Χωρίς μπαταρία το μοτέρ απασφαλίζεται με το τηλεχειριστήριο SUB ή με κλειδί και η πόρτα ανοίγει με το χέρι.
- Ποια φωτιστικά κήπου ανάβει ο πίνακας;
- Έως 20 φωτιστικά LED 24 V της Key, π.χ. STIK και ST60. Ανάβουν στο σούρουπο με τον φάρο ECLIPSE, από το 4ο κανάλι του τηλεχειριστηρίου ή από το κινητό με KUBEW. Φωτιστικά, ECLIPSE και KUBEW πωλούνται χωριστά.
- Τι κάνω αν φυσάει πολύ εκεί που είναι η πόρτα;
- Η πόρτα πρέπει να είναι γερή και καλά ζυγισμένη και προτείνεται ηλεκτρική κλειδαριά ELS-C 12 V, σχεδόν απαραίτητη όταν φυσάει. Για πολύ εκτεθειμένα σημεία η Key προτείνει μοτέρ 230 Vac, όπως το RAY 40.
- Χρειάζεται κάτι για τον προγραμματισμό του πίνακα;
- Ο πίνακας 14A ρυθμίζεται με τον προγραμματιστή οθόνης DYL ή με το ασύρματο KUBEPROW, που πωλούνται χωριστά.
- Τι εγγύηση έχει;
- Το κιτ RAY 2524 συνοδεύεται από εγγύηση 5 χρόνια από την Key Automation.
