Δίφυλλο Kit
Κιτ για δίφυλλη ανοιγόμενη πόρτα με φύλλα έως 3 m και 400 kg: δύο έμβολα STAR3024 24 Vdc, πίνακας CT20324 και 2 αδιάβροχα SUB44R.
- IP54
- Στεγανότητα
- 24 Vdc
- Τάση
- 400 kg
- Μέγ. βάρος
Τιμή χονδρικής για συνεργάτες.
Κωδικός προϊόντος
Εγγύηση: 5 χρόνια
Αρχεία
Προτεινόμενα Αξεσουάρ

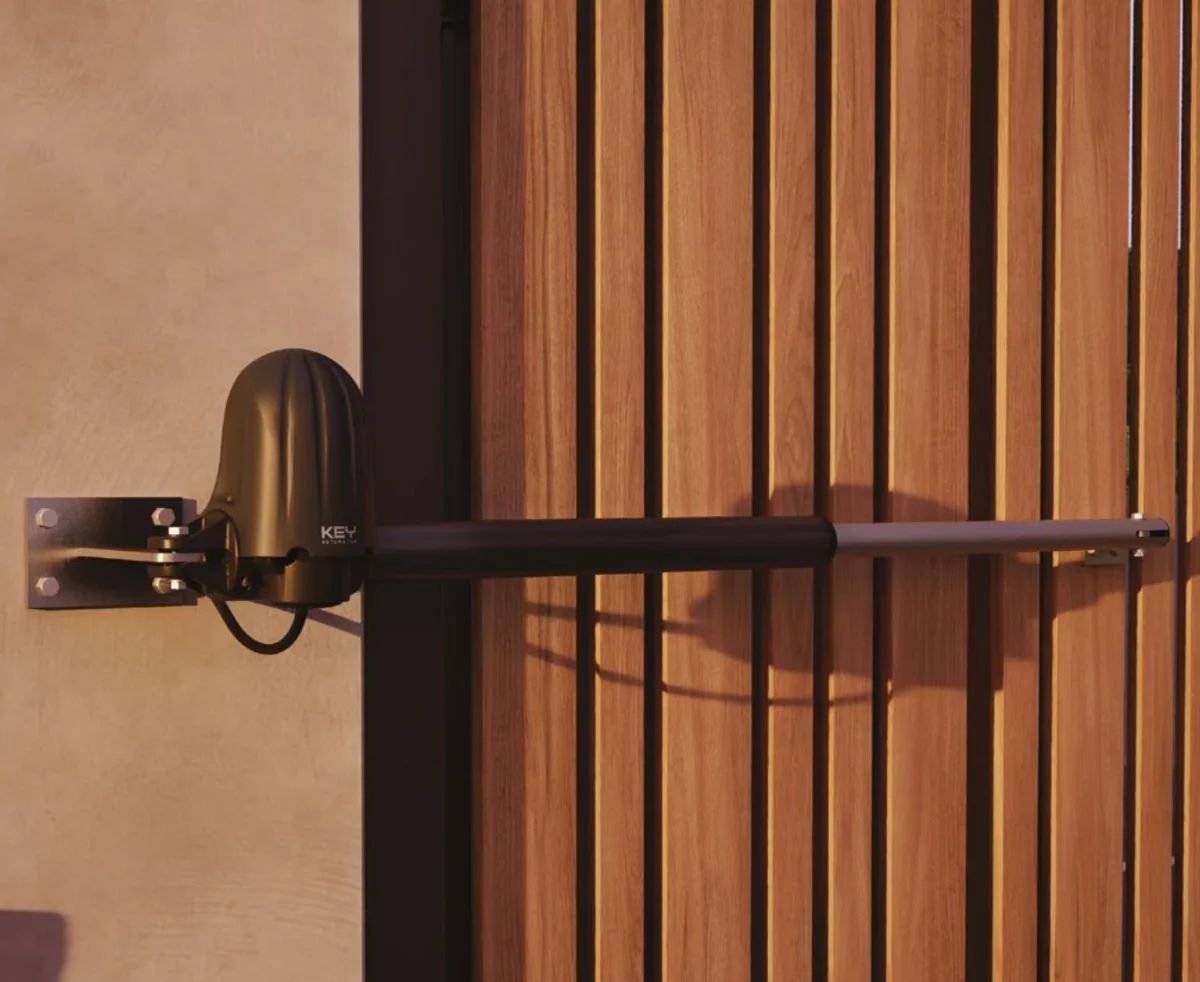

Δύο έμβολα 24 Vdc, χωρίς encoder
Το STAR3024 είναι ζεύγος μη αναστρέψιμων μοτέρ 24 Vdc, δεξί και αριστερό, με στιβαρό τηλεσκοπικό στέλεχος. Δεν έχει encoder, οπότε η καλωδίωση μένει απλή χωρίς να χάνεται η ακρίβεια. Με ώθηση 1400 N ανοίγει τα 90° σε 18 έως 25 δευτερόλεπτα, έχει IP54 και δουλεύει από −20 έως +55 °C. Η επιβράδυνση και το τέρμα ανοίγματος ρυθμίζονται εύκολα.
Ασφάλεια, αέρας και διακοπή ρεύματος
Ο πίνακας δέχεται δύο ζεύγη φωτοκυττάρων με phototest και ευαίσθητο άκρο· τα φωτοκύτταρα FT23 ή FT33 και ο φάρος πωλούνται χωριστά. Σε σημείο με αέρα η πόρτα πρέπει να είναι γερή και καλά ζυγισμένη και προτείνεται ηλεκτρική κλειδαριά ELS-C 12 V, που όταν φυσάει είναι σχεδόν απαραίτητη. Με την μπαταρία KBP ή KBPN η πόρτα δουλεύει και σε διακοπή ρεύματος, αλλιώς απασφαλίζεται με το κλειδί.
Πού μπαίνει και πόσο ανοίγει
Η γωνία ανοίγματος φτάνει τις 128°, ανάλογα με τις αποστάσεις A και B της πίσω βάσης από τον μεντεσέ. Ο πίνακας τοποθέτησης της Key δίνει τη γωνία για κάθε συνδυασμό και προτείνει το A και το B να είναι όσο πιο κοντά μεταξύ τους. Με την πόρτα κλειστή η απόσταση πείρου–πείρου είναι 1095 mm.
Πίνακας CT20324 με ενσωματωμένο δέκτη
Ο CT20324 ελέγχει τα δύο μοτέρ, ή ένα για μονόφυλλη πόρτα, και έχει ενσωματωμένο δέκτη 433,92 MHz με μνήμη για 150 τηλεχειριστήρια. Η οθόνη 5 χαρακτήρων κάνει τις ρυθμίσεις ευανάγνωστες, η διαδρομή μαθαίνεται αυτόματα και έχει αυτόματη ανίχνευση εμποδίου. Έχει επίσης μερικό άνοιγμα και σύνδεση για εφεδρική μπαταρία.
Στο κιτ: 2 τηλεχειριστήρια SUB44R
Το κιτ έρχεται με 2 μαύρα τηλεχειριστήρια SUB44R: αδιάβροχα IP67, με κυλιόμενο κωδικό XR που αλλάζει σε κάθε πάτημα, 4 κανάλια και εμβέλεια έως 100 m σε ανοιχτό χώρο. Αν έχετε κι άλλες πόρτες, το πολυαντιγραφικό SUB84C τις μαζεύει σε ένα τηλεχειριστήριο, χωρίς επιπλέον δέκτη.
Στο kit

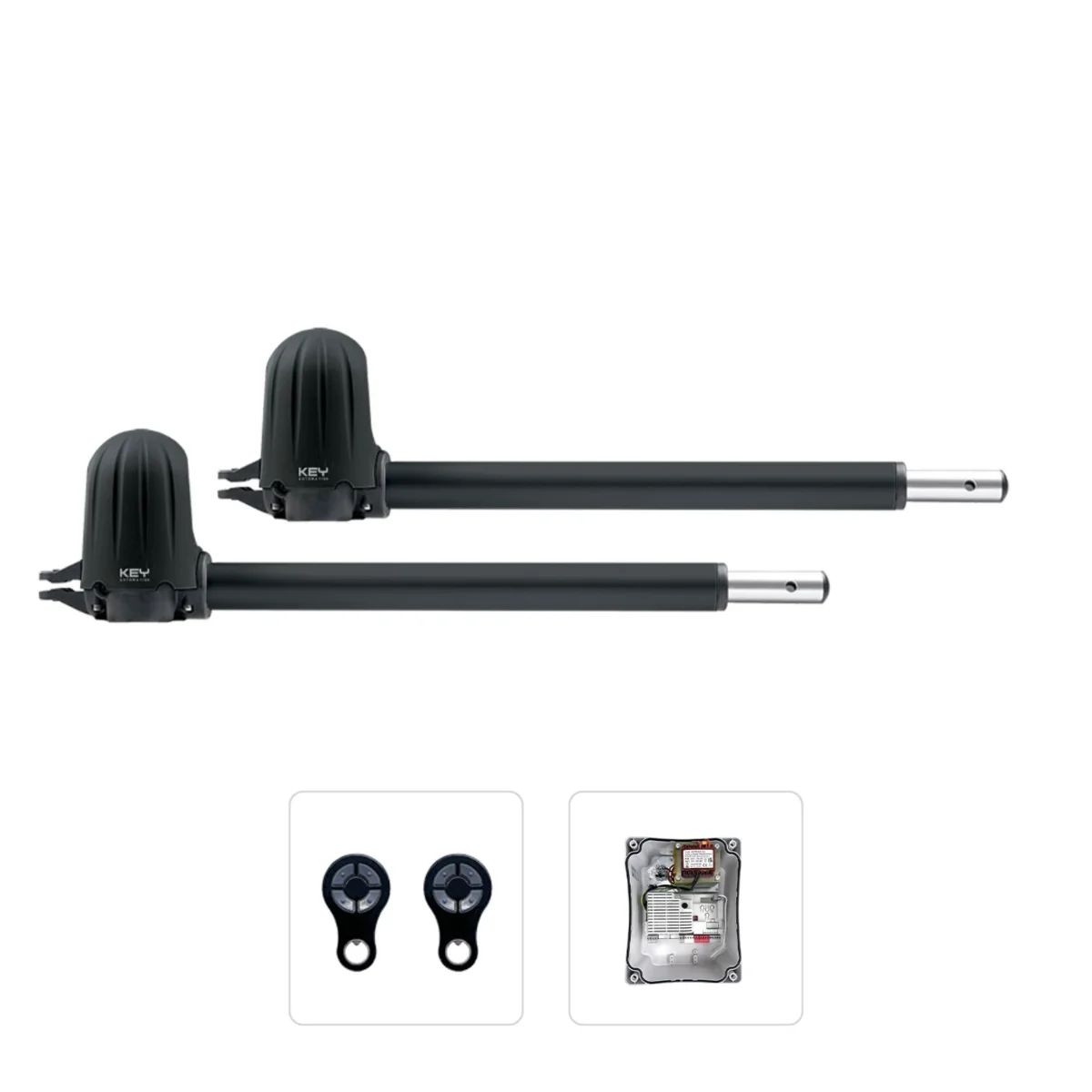

2× Μοτέρ STAR3024
STAR3024
Πίνακας ελέγχου CT20324
PLAK.006
2× Τηλεχειριστήρια SUB44R
KONTR.001
Τεχνική περιγραφή
KEY AUTOMATION STAR3024: δίφυλλο kit 24 Vdc
Κιτ με δύο έμβολα 24 Vdc (δεξί και αριστερό) για δίφυλλες ανοιγόμενες πόρτες με φύλλα έως 3 m και 400 kg. Χωρίς encoder: απλή καλωδίωση και ακριβής λειτουργία, με εύκολη ρύθμιση επιβράδυνσης και τέρματος ανοίγματος.
Στη συσκευασία
- 2 μοτέρ STAR3024 (δεξί και αριστερό)
- Πίνακας ελέγχου CT20324 με ενσωματωμένο δέκτη
- 2 τηλεχειριστήρια SUB44R μαύρα, αδιάβροχα IP67
- Φωτοκύτταρα, φάρος, WiFi και μπαταρία πωλούνται χωριστά.
Βασικά χαρακτηριστικά
- Kit για δίφυλλη πόρτα: 2 μοτέρ, πίνακας CT20324 και 2 τηλεχειριστήρια SUB44R (μαύρα, αδιάβροχα IP67).
- Φύλλα έως 3 m, έως 400 kg: Το επιτρεπτό βάρος μειώνεται όσο μεγαλώνει το φύλλο.
- Χωρίς encoder, απλή καλωδίωση: Ακριβής λειτουργία με λιγότερα καλώδια.
- Εύκολες ρυθμίσεις: Επιβράδυνση και τερματικό ανοίγματος ρυθμίζονται απλά.
- Στιβαρό τηλεσκοπικό στέλεχος: Μηχανικά μέρη προστατευμένα, IP54.
- Άνοιγμα έως 128°: Ανάλογα με τις διαστάσεις A / B της τοποθέτησης.
Τοποθέτηση
- Γωνία ανοίγματος έως 128°, ανάλογα με τις αποστάσεις A και B (πίνακας τοποθέτησης της Key)
- A: από τον μεντεσέ, κατά μήκος της κολώνας, ως την πίσω βάση· B: από τη γραμμή της πόρτας ως τον πείρο της πίσω βάσης
- Η Key προτείνει A και B όσο πιο κοντά μεταξύ τους· πείρος–πείρος 1095 mm με την πόρτα κλειστή
Πίνακας ελέγχου CT20324
- Για δύο μοτέρ 24 Vdc ή ένα (μονόφυλλη πόρτα), μετασχηματιστής 150 VA, κουτί IP54
- Ενσωματωμένος δέκτης 433,92 MHz, μνήμη 150 τηλεχειριστηρίων
- Οθόνη 5 χαρακτήρων / 14 τμημάτων, αυτόματη εκμάθηση διαδρομής με ή χωρίς δικές σας επιβραδύνσεις
- Αυτόματη ανίχνευση εμποδίου, μερικό άνοιγμα, είσοδοι PH1, PH2 και ευαίσθητου άκρου με phototest, απενεργοποίηση με dip switch
- Σύνδεση εφεδρικής μπαταρίας KBP / KBPN
Τεχνικά στοιχεία
| Τάση μοτέρ | 24 Vdc |
| Δύναμη ώθησης | 1400 N |
| Ταχύτητα βάκτρου | 1,5 m/min |
| Χρόνος 90° | 18–25 s |
| Κύκλοι / ώρα | 40 |
| Ρεύμα / ισχύς | 3,5 A / 85 W |
| Βαθμός προστασίας | IP54 |
| Θερμοκρασία | −20 έως +55 °C |
| Μέγ. φύλλο | 3 m · έως 400 kg |
| Πείρος–πείρος (κλειστή) | 1095 mm |
Αξεσουάρ (πωλούνται χωριστά)
- FT23 / FT33 φωτοκύτταρα
- ELS-C ηλεκτρική κλειδαριά 12 V
- KBP / KBPN εφεδρική μπαταρία
- Φάρος LUMY LED
Τα όρια της Key Automation προϋποθέτουν πόρτα σε καλή κατάσταση, ζυγισμένη και με ομαλή κίνηση. Σε σημείο με αέρα προτείνεται ηλεκτρική κλειδαριά ELS-C 12 V, που όταν φυσάει είναι σχεδόν απαραίτητη.
Χαρακτηριστικά
| Τάση | 24V |
| Μέγ. μήκος/φύλλο | 2m - 3.5m |
| Μέγιστο βάρος φύλλου | 400 kg |
| Μέγιστο μήκος φύλλου | 3 m |
| Δύναμη ώθησης | 1400 N |
| Ταχύτητα | 1,5 m/min |
| Χρόνος ανοίγματος 90° | 18-25 s |
| Κύκλος λειτουργίας | 80 % |
| Πίνακας ελέγχου | CT20324 |
| Ονομαστική ισχύς | 85 W |
| Τάση τροφοδοσίας | 24 Vdc |
| Ονομαστικό ρεύμα | 3,5 A |
| Συχνότητα δέκτη | 433,92 MHz |
| Τηλεχειριστήρια στη μνήμη | 150 |
| Ασφάλεια τροφοδοσίας | 1,6AT 250V |
| Ασφάλεια αξεσουάρ | 2AT 250V |
| Βαθμός στεγανότητας | IP54 |
| Κλάση μόνωσης | I |
| Θερμοκρασία λειτουργίας | -20 έως +55 °C |

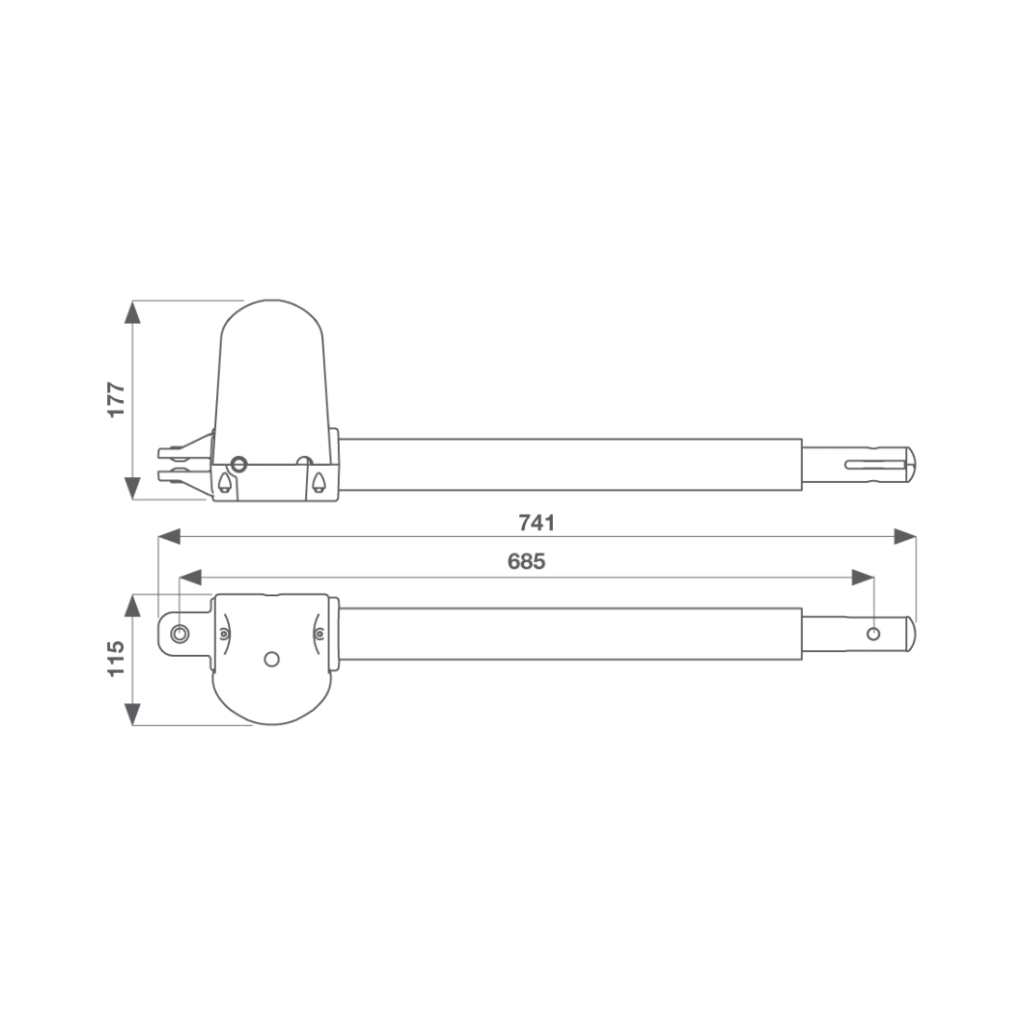

| Διαστάσεις (Π × Β × Υ) | 741 × 115 × 177 mm |
| Διαστάσεις συσκευασίας (Π × Β × Υ) | 240 × 1015 × 220 mm |
| Βάρος με συσκευασία | 14 kg |
| Όγκος συσκευασίας | 0,05359 m³ |
| Τεμάχια ανά κιβώτιο | 18 |
Ερωτήσεις
- Τι περιλαμβάνει το κιτ STAR3024;
- Δύο μοτέρ STAR3024 (δεξί και αριστερό), τον πίνακα CT20324 με ενσωματωμένο δέκτη και 2 μαύρα τηλεχειριστήρια SUB44R. Φωτοκύτταρα, φάρος, WiFi και μπαταρία πωλούνται χωριστά.
- Περιλαμβάνει φωτοκύτταρα;
- Όχι. Ο πίνακας έχει είσοδο για δύο ζεύγη φωτοκυττάρων με phototest· προτείνουμε τα FT23 ή FT33, που πωλούνται χωριστά.
- Για πόσο μεγάλη πόρτα είναι;

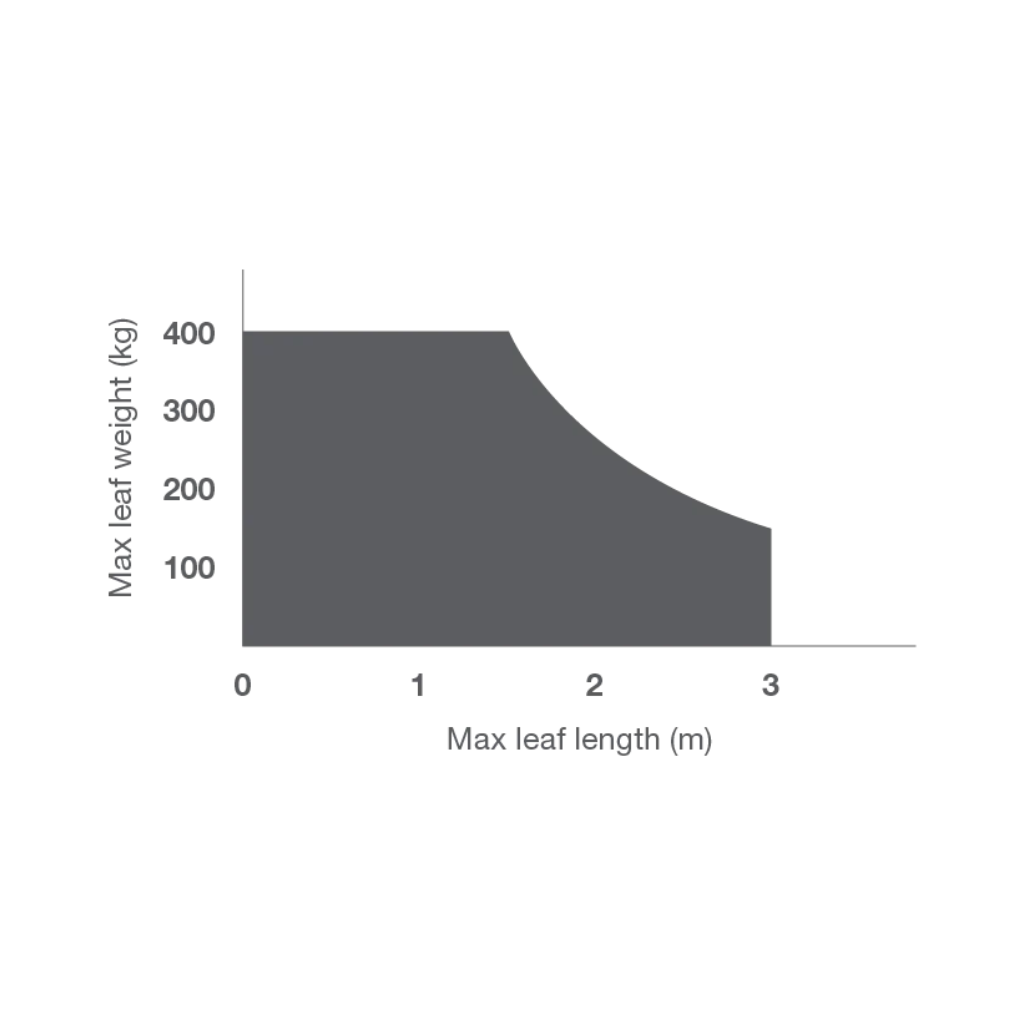

- Για φύλλα έως 3 m και έως 400 kg. Το επιτρεπτό βάρος μειώνεται όσο μεγαλώνει το φύλλο, σύμφωνα με το διάγραμμα της Key.
- Λειτουργεί όταν κόβεται το ρεύμα;
- Με την προαιρετική μπαταρία KBP ή KBPN ναι. Χωρίς μπαταρία το μοτέρ απασφαλίζεται με το κλειδί και η πόρτα ανοίγει με το χέρι.
- Τι κάνω αν φυσάει πολύ εκεί που είναι η πόρτα;
- Η πόρτα πρέπει να είναι γερή και καλά ζυγισμένη και προτείνεται ηλεκτρική κλειδαριά ELS-C 12 V, σχεδόν απαραίτητη όταν φυσάει. Για πολύ εκτεθειμένα σημεία η Key προτείνει μοτέρ 230 Vac.
- Μπορώ να έχω σε ένα τηλεχειριστήριο και άλλες πόρτες;
- Ναι, με το πολυαντιγραφικό SUB84C: κάθε κανάλι αντιγράφει τηλεχειριστήριο άλλης εταιρείας, π.χ. Nice, BFT, CAME και Key, χωρίς επιπλέον δέκτη. Ρωτήστε μας για τη συμβατότητα του δικού σας.
- Τι εγγύηση έχει;
- Το κιτ STAR3024 συνοδεύεται από εγγύηση 5 χρόνια από την Key Automation.
