Επίσημος Αντιπρόσωπος KEY AutomationREVO REP2024
Μονόφυλλο Kit
Κιτ για μονόφυλλη ανοιγόμενη πόρτα έως 2,3 m και 250 kg: μοτέρ με αρθρωτό βραχίονα μόλις 5 cm από το έδαφος, πίνακας 14A μέσα στο μοτέρ, δέκτης RX4K και 2 SUB44R.
- 250 kg
- Μέγ. βάρος
- 24 Vdc
- Τάση
- IP67
- Στεγανότητα
Τιμή χονδρικής για συνεργάτες.
Κωδικός προϊόντος
Εγγύηση: 5 χρόνια
Επικοινωνήστε για διαθεσιμότητα — επικοινωνήστε για χρόνο παράδοσης.
Αρχεία
Κιτ για μονόφυλλη πόρτα έως 2,3 m
Το RÉVO κινεί φύλλα έως 2,3 m και έως 250 kg με ροπή 120 Nm και ανοίγει τα 90° σε 14 έως 20 δευτερόλεπτα. Το μοτέρ έχει μέσα τον πίνακα 14A. Σε διακοπή ρεύματος απασφαλίζεται εύκολα, ακόμη και με το τηλεχειριστήριο SUB, και προαιρετικά από έξω με το κιτ REV3.
Για στενές κολώνες και δύσκολα σημεία

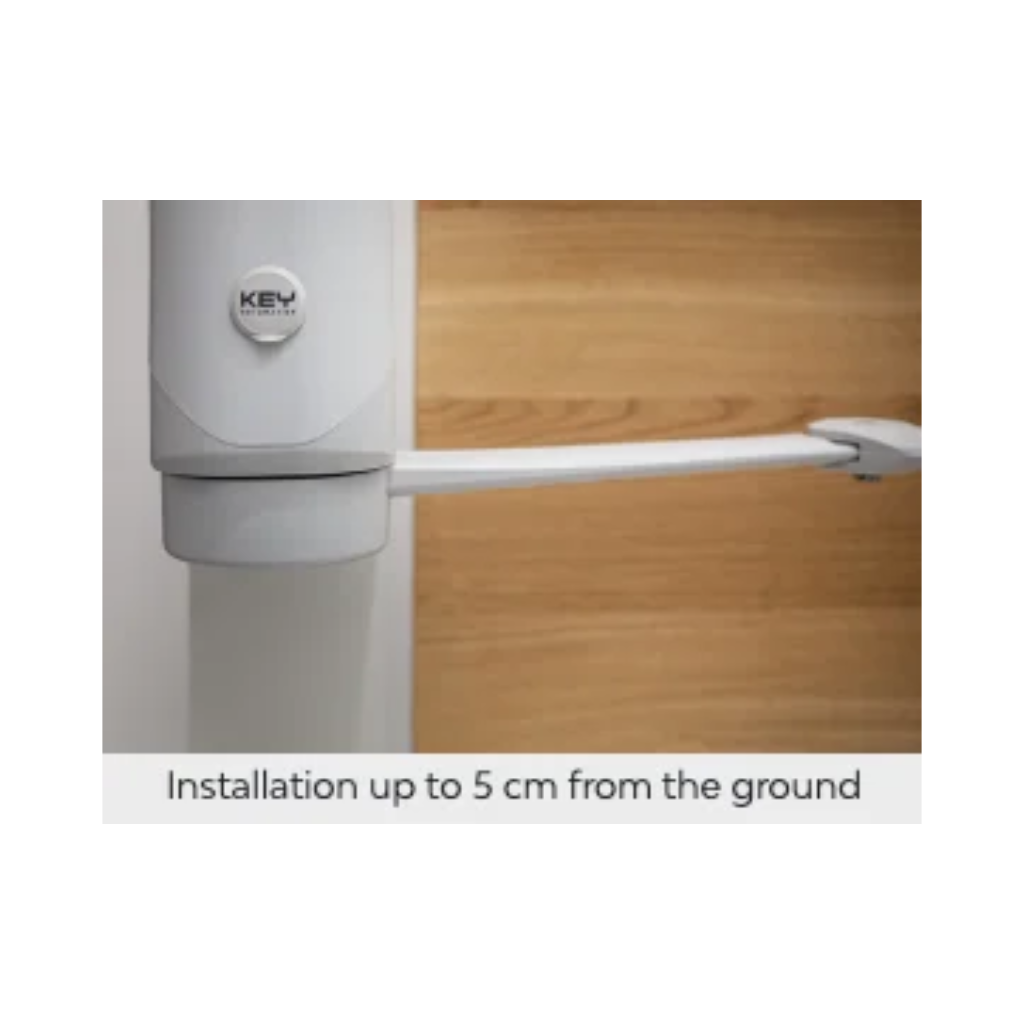

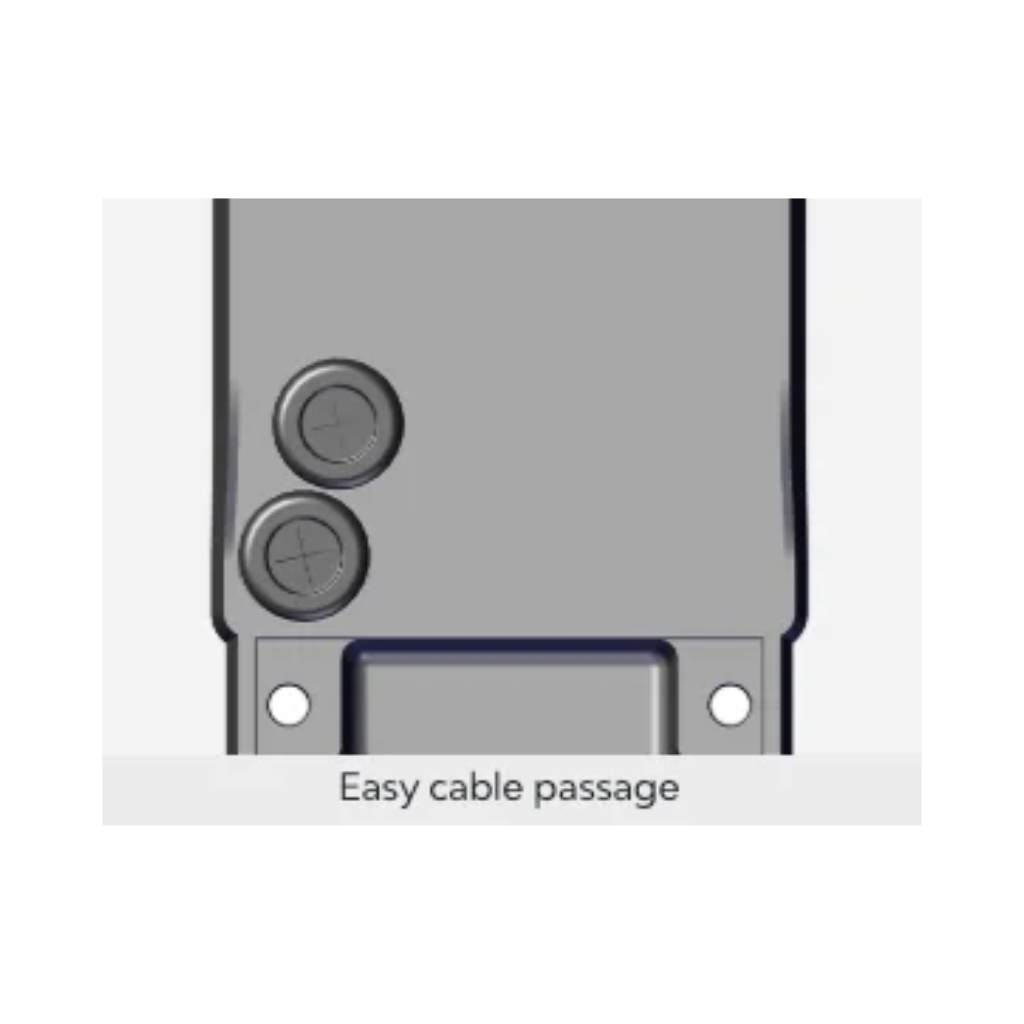

Ο αρθρωτός βραχίονας του RÉVO λύνει τις δύσκολες τοποθετήσεις: κολώνες μόλις 10 × 10 cm ή μεγάλη απόσταση ανάμεσα στο φύλλο και την κολώνα. Το σώμα έχει πλάτος 12 cm, μπαίνει μόλις 5 cm από το έδαφος και τα καλώδια περνούν εύκολα. Είναι φτιαγμένο για φύλλα από αλουμίνιο, PVC ή ξύλο, από χυτό αλουμίνιο με καλύμματα ανθεκτικά στην UV και αθόρυβη κίνηση.
Πού μπαίνει και πόσο ανοίγει
Η γωνία ανοίγματος φτάνει τις 120° και εξαρτάται από τις αποστάσεις A και C· όσο μικρότερο το C, τόσο μεγαλύτερη η γωνία. Για στενά περάσματα υπάρχουν η γλίστρα REV1 και ο βραχίονας REV2. Τα μηχανικά τέρματα ρυθμίζονται απλά πάνω στο μοτέρ. Σε σημείο με αέρα η πόρτα πρέπει να είναι γερή και καλά ζυγισμένη και προτείνεται ηλεκτρική κλειδαριά ELS-C 12 V, που όταν φυσάει είναι σχεδόν απαραίτητη.
Πίνακας 14A μέσα στο μοτέρ, με Night Light
Ο πίνακας 14A είναι μέσα στο μοτέρ REP2024 και η προαιρετική εφεδρική μπαταρία μπαίνει κι αυτή στο σώμα. Ο 14A λειτουργεί και ως πίνακας φωτισμού κήπου: ανάβει έως 20 φωτιστικά LED της Key αυτόματα στο σούρουπο με τον αισθητήρα του φάρου ECLIPSE, από το 4ο κανάλι του τηλεχειριστηρίου ή από το κινητό με την εφαρμογή KubeSmart και τη μονάδα KUBEW.
Στο κιτ: δέκτης και 2 SUB44R

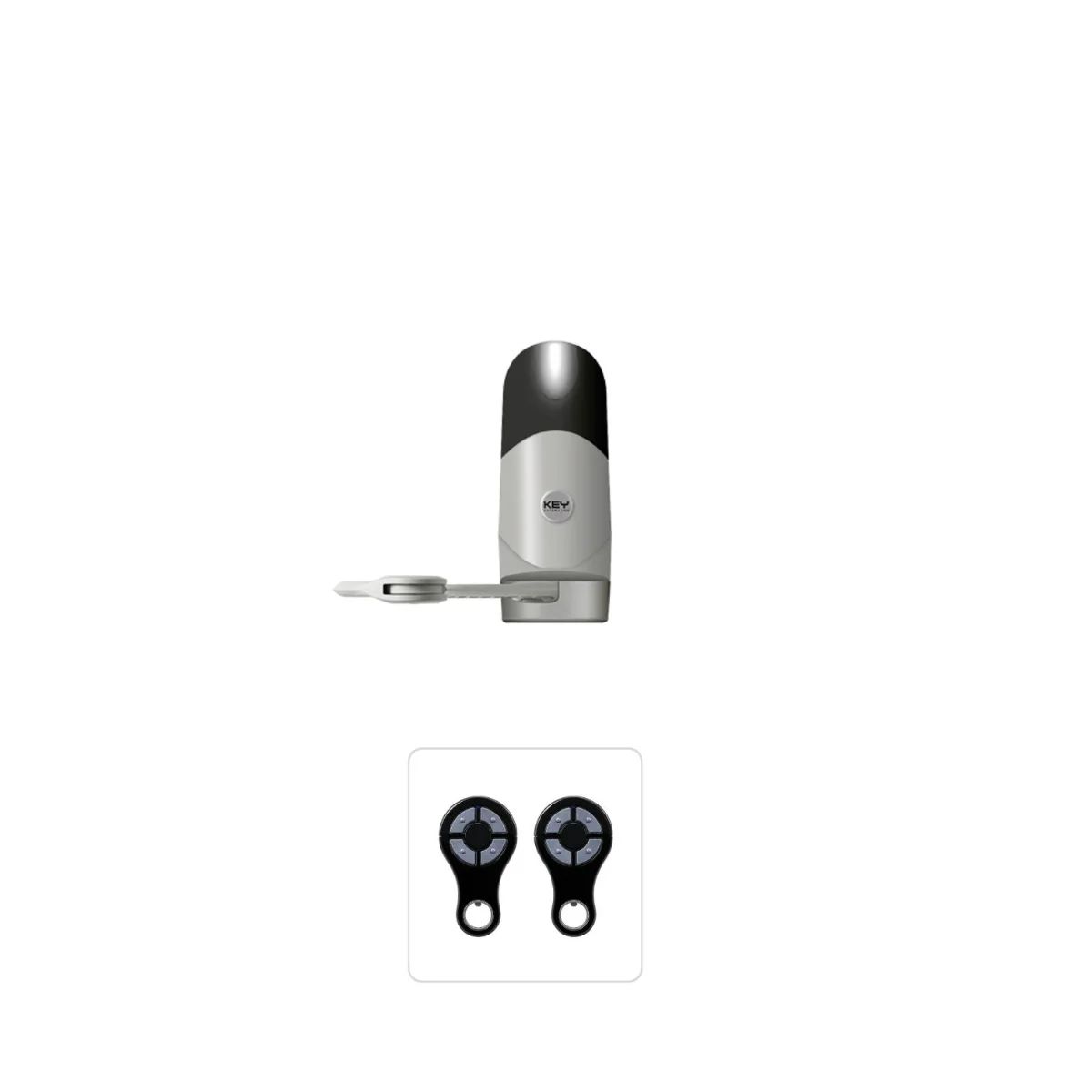

Στη συσκευασία υπάρχουν REP2024 με πίνακα 14A, ο δέκτης RX4K και 2 μαύρα τηλεχειριστήρια SUB44R, αδιάβροχα IP67 με κυλιόμενο κωδικό XR και εμβέλεια έως 100 m. Φωτοκύτταρα, φάρος ECLIPSE, WiFi και μπαταρία πωλούνται χωριστά, ώστε να πάρετε ακριβώς ό,τι χρειάζεται η πόρτα.
Στο kit
REP2024 με πίνακα 14A
REP2024
Δέκτης RX4K
AXESO.011
2× Τηλεχειριστήρια SUB44R
KONTR.001
Προτεινόμενα αξεσουάρ
Τεχνική περιγραφή
KEY AUTOMATION RÉVO REP2024: μονόφυλλο kit 24 Vdc
Κιτ με μοτέρ 24 Vdc με αρθρωτό βραχίονα για μονόφυλλη ανοιγόμενη πόρτα με φύλλο έως 2,3 m και 250 kg. Τοποθέτηση μόλις 5 cm από το έδαφος, πλάτος 12 cm, για κολώνες έως 10 × 10 cm, πίνακας 14A μέσα στο μοτέρ με Night Light System.
Στη συσκευασία
- REP2024 με πίνακα 14A
- Δέκτης RX4K
- 2 τηλεχειριστήρια SUB44R μαύρα, αδιάβροχα IP67
- Φωτοκύτταρα, φάρος, WiFi και μπαταρία πωλούνται χωριστά.
Βασικά χαρακτηριστικά
- Kit για μονόφυλλη πόρτα: REP2024 με πίνακα 14A · Δέκτης RX4K και 2 τηλεχειριστήρια SUB44R (μαύρα, αδιάβροχα IP67).

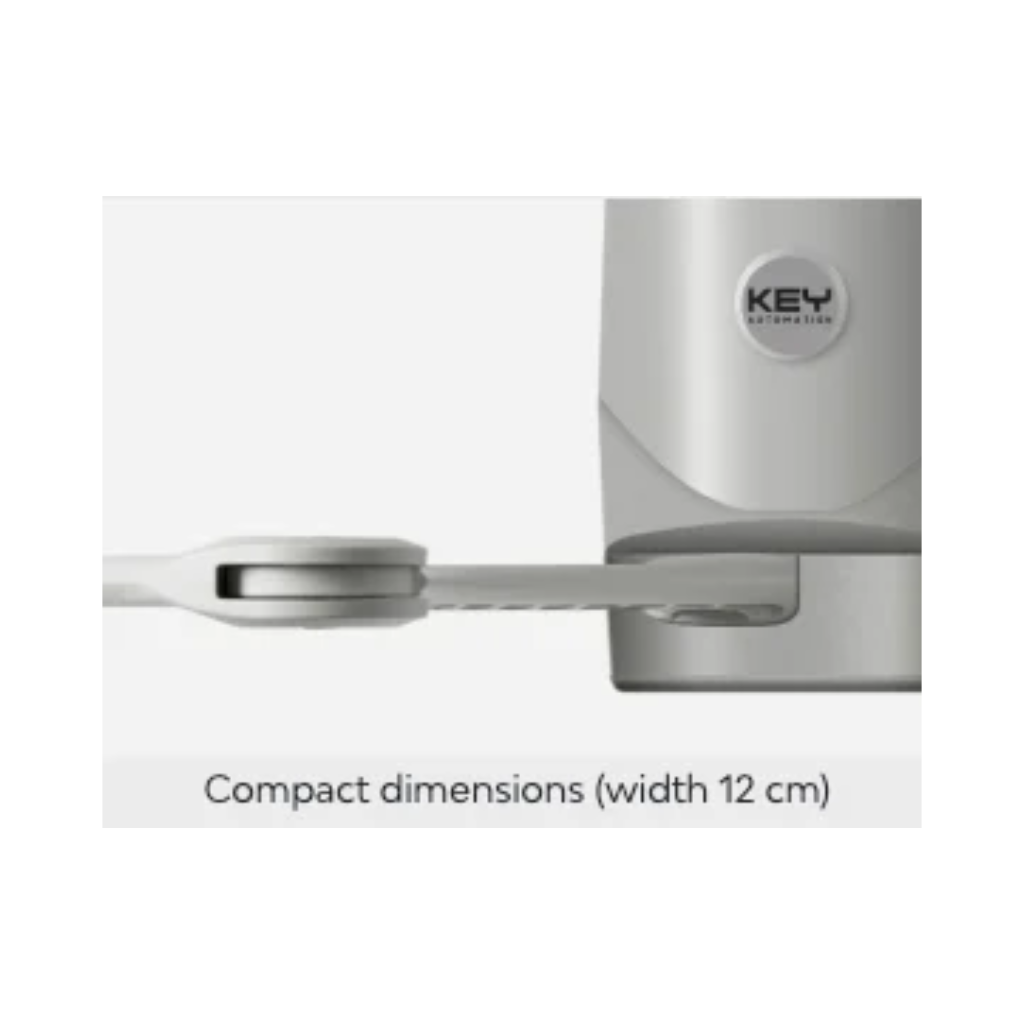

- Μόλις 5 cm από το έδαφος: Συμπαγές σώμα πλάτους 12 cm.
- Για στενές κολώνες έως 10 × 10 cm: Και όπου το φύλλο απέχει πολύ από την κολώνα.
- Πίνακας 14A μέσα στο μοτέρ: 24 Vdc, προαιρετική μπαταρία μέσα στο σώμα.
- Απασφάλιση και με τηλεχειριστήριο: Με το SUB της Key· προαιρετικά και από έξω (REV3).
- Άνοιγμα έως 120°: Ανάλογα με τις διαστάσεις A / C· γλίστρες REV1 / REV2 για στενά περάσματα.
Τοποθέτηση
- Γωνία ανοίγματος έως 120°, ανάλογα με τις αποστάσεις A και C (χάρτης τοποθέτησης της Key)
- Όσο μικρότερο το C, τόσο μεγαλύτερη η γωνία· για στενά περάσματα γλίστρα REV1 (90–95°) ή βραχίονας REV2 (90°), φύλλο έως 2 m / 150 kg

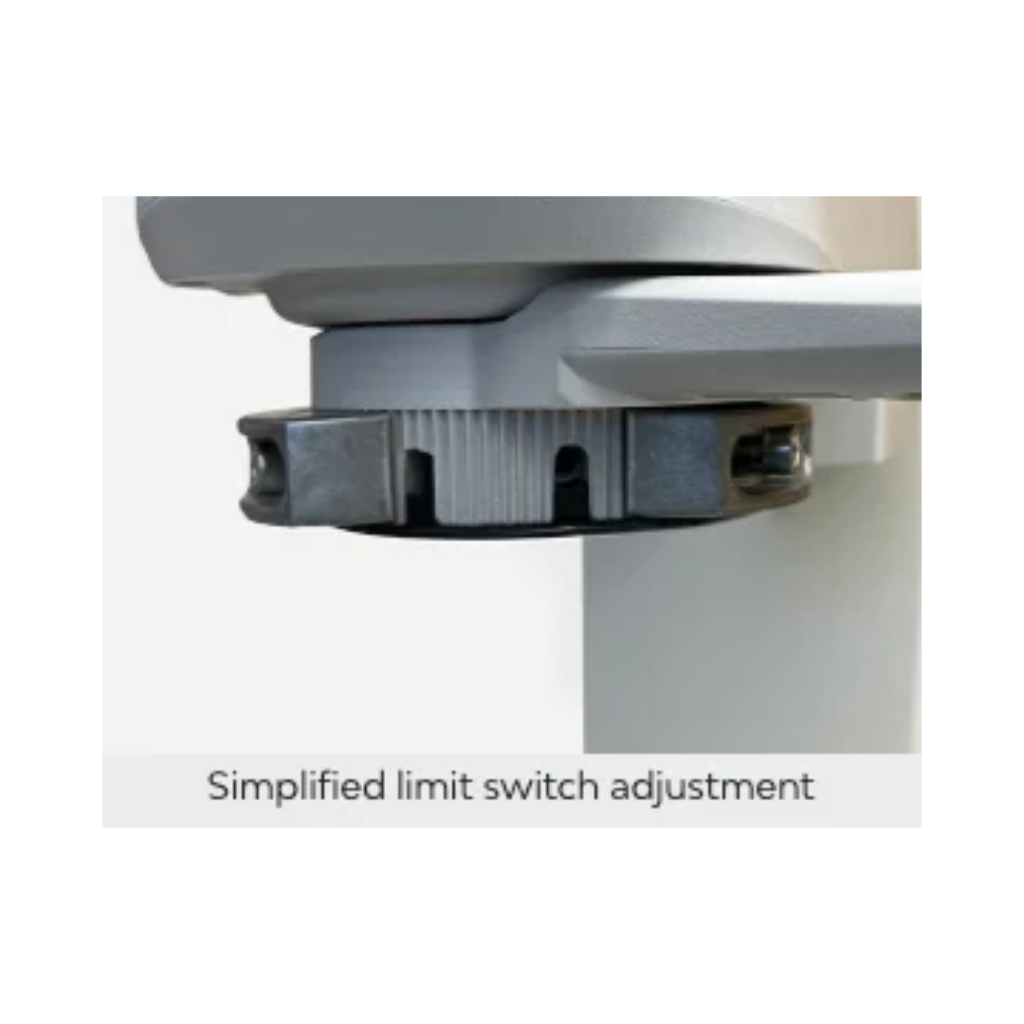

- Μηχανικά τέρματα στο μοτέρ, απλή ρύθμιση
Πίνακας ελέγχου 14A (μέσα στο μοτέρ)
- Night Light System: έως 20 φωτιστικά LED της Key, αυτόματα στο σούρουπο με τον φάρο ECLIPSE, από το 4ο κανάλι του τηλεχειριστηρίου ή από το κινητό (KubeSmart + KUBEW)
- Αμπερομετρική ανίχνευση εμποδίου με αναστροφή, τυπική ή ρυθμιζόμενη επιβράδυνση στο άνοιγμα και το κλείσιμο
- Ξεχωριστές είσοδοι ΑΝΟΙΓΜΑ, STOP, ΚΛΕΙΣΙΜΟ και βήμα-βήμα / μερικό, προγραμματιζόμενο αυτόματο κλείσιμο
- Ευαίσθητο άκρο 8,2 kΩ, 2 ζεύγη φωτοκυττάρων, έξοδοι φάρου, φωτός, ανοιχτής πόρτας και ηλεκτρικής κλειδαριάς
- Βυσματωτός δέκτης RX4K 4 καναλιών, προαιρετική εφεδρική μπαταρία
- Ρύθμιση με τον προγραμματιστή DYL ή το ασύρματο KUBEPROW (πωλούνται χωριστά)
Τεχνικά στοιχεία
| Τροφοδοσία | 230 Vac, 50/60 Hz |
| Τάση μοτέρ | 24 Vdc |
| Ροπή | 120 Nm |
| Χρόνος 90° | 14–20 s |
| Κύκλοι / ώρα | 30 |
| Ισχύς | 115 W |
| Ενσωματωμένο φως | Ναι |
| Βαθμός προστασίας | IP44 |

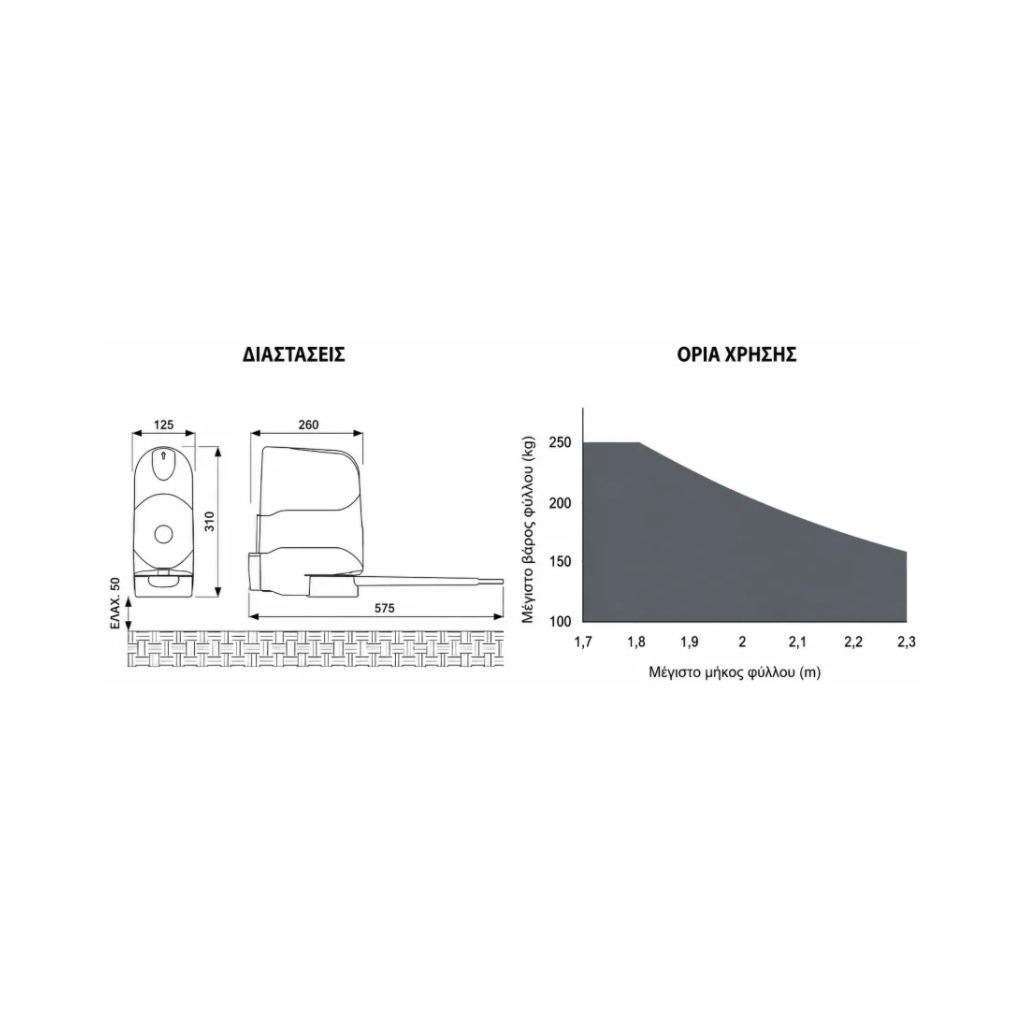

| Διαστάσεις | 125 × 255 × 310 mm |
| Θερμοκρασία | −20 έως +55 °C |
| Μέγ. φύλλο | 2,3 m · έως 250 kg |
Αξεσουάρ (πωλούνται χωριστά)
- REV1 / REV2 γλίστρα για στενά περάσματα
- REV3 απασφάλιση από έξω
- BMET μεταλλικό κουτί με απασφάλιση
- Φωτοκύτταρα, φάρος, μπαταρία
- KBPN εφεδρική μπαταρία μέσα στο μοτέρ
Τα όρια της Key Automation προϋποθέτουν πόρτα σε καλή κατάσταση, ζυγισμένη και με ομαλή κίνηση. Σε σημείο με αέρα προτείνεται ηλεκτρική κλειδαριά ELS-C 12 V, που όταν φυσάει είναι σχεδόν απαραίτητη.
Χαρακτηριστικά
| Τάση | 24V |
| Μέγ. μήκος/φύλλο | 2m - 3.5m |
Ερωτήσεις
- Τι περιλαμβάνει το κιτ RÉVO μονόφυλλο;
- REP2024 με πίνακα 14A, τον δέκτη RX4K και 2 μαύρα τηλεχειριστήρια SUB44R. Φωτοκύτταρα, φάρος, WiFi και μπαταρία πωλούνται χωριστά.
- Περιλαμβάνει φωτοκύτταρα;
- Όχι. Ο πίνακας 14A έχει είσοδο για δύο ζεύγη φωτοκυττάρων· προτείνουμε τα FT33 ή FT23, που πωλούνται χωριστά.
- Κάνει για στενή κολώνα;
- Ναι, ο αρθρωτός βραχίονας μπαίνει σε κολώνες έως 10 × 10 cm και εκεί όπου το φύλλο απέχει πολύ από την κολώνα. Για στενά περάσματα υπάρχουν τα REV1 και REV2.
- Λειτουργεί όταν κόβεται το ρεύμα;
- Με την προαιρετική μπαταρία, που μπαίνει μέσα στο μοτέρ, ναι. Χωρίς μπαταρία απασφαλίζεται με το τηλεχειριστήριο SUB ή με κλειδί και η πόρτα ανοίγει με το χέρι.
- Ποια φωτιστικά κήπου ανάβει ο πίνακας;
- Έως 20 φωτιστικά LED 24 V της Key, π.χ. STIK και ST60. Ανάβουν στο σούρουπο με τον φάρο ECLIPSE, από το 4ο κανάλι του τηλεχειριστηρίου ή από το κινητό με KUBEW. Φωτιστικά, ECLIPSE και KUBEW πωλούνται χωριστά.
- Χρειάζεται κάτι για τον προγραμματισμό του πίνακα;
- Ο πίνακας 14A ρυθμίζεται με τον προγραμματιστή οθόνης DYL ή με το ασύρματο KUBEPROW, που πωλούνται χωριστά.
- Τι εγγύηση έχει;
- Το κιτ RÉVO REP2024 συνοδεύεται από εγγύηση 5 χρόνια από την Key Automation.
