επίσημος διανομέαςRAY 3024 FAST
Δίφυλλο Kit
Το πιο γρήγορο RAY: δίφυλλη πόρτα με φύλλα έως 3 m και 300 kg ανοίγει σε 10 έως 15 δευτερόλεπτα. Μοτέρ 24 Vdc με encoder, πίνακας 14AB2F, RX4K και 2 SUB44R.
- 300 kg
- Μέγ. βάρος
- 24 V
- Τάση
- 3 m
- Μέγ. μήκος/φύλλο
Τιμή χονδρικής για συνεργάτες.
Κωδικός προϊόντος
Εγγύηση: 5 χρόνια
Αρχεία

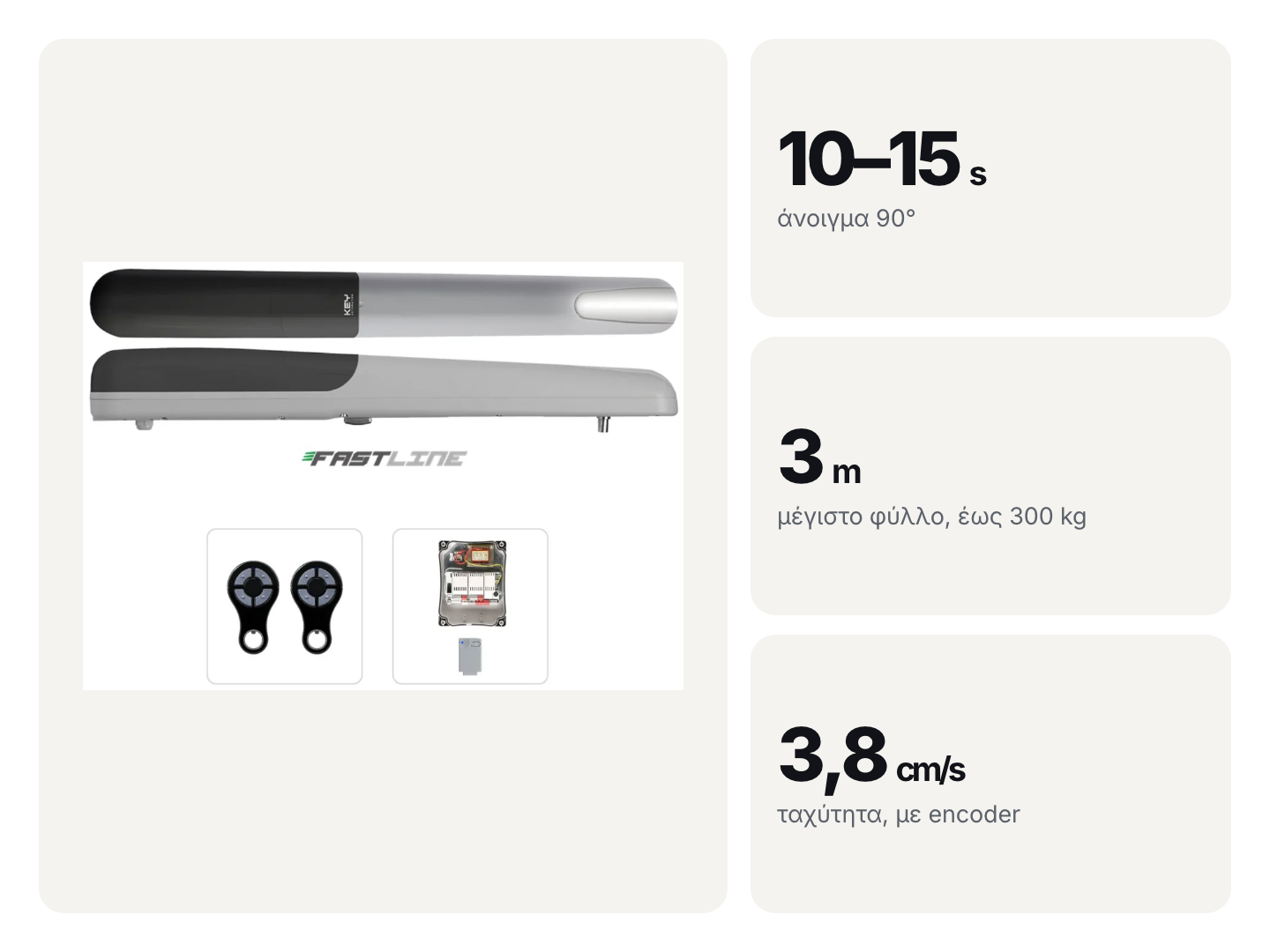

FAST: 90° σε 10 έως 15 δευτερόλεπτα
Το RAY 3024 FAST κινεί το φύλλο με 3,8 cm/s και ανοίγει τα 90° σε 10 έως 15 δευτερόλεπτα, για να μην περιμένετε στον δρόμο. Τα μοτέρ 24 Vdc έχουν encoder για ακριβή θέση και μεταλλικά γρανάζια, και η Key τα προορίζει για εντατική χρήση: 40 κύκλοι την ώρα, φύλλα έως 3 m και 300 kg, με επιβράδυνση και μηχανικό στοπ στο άνοιγμα.

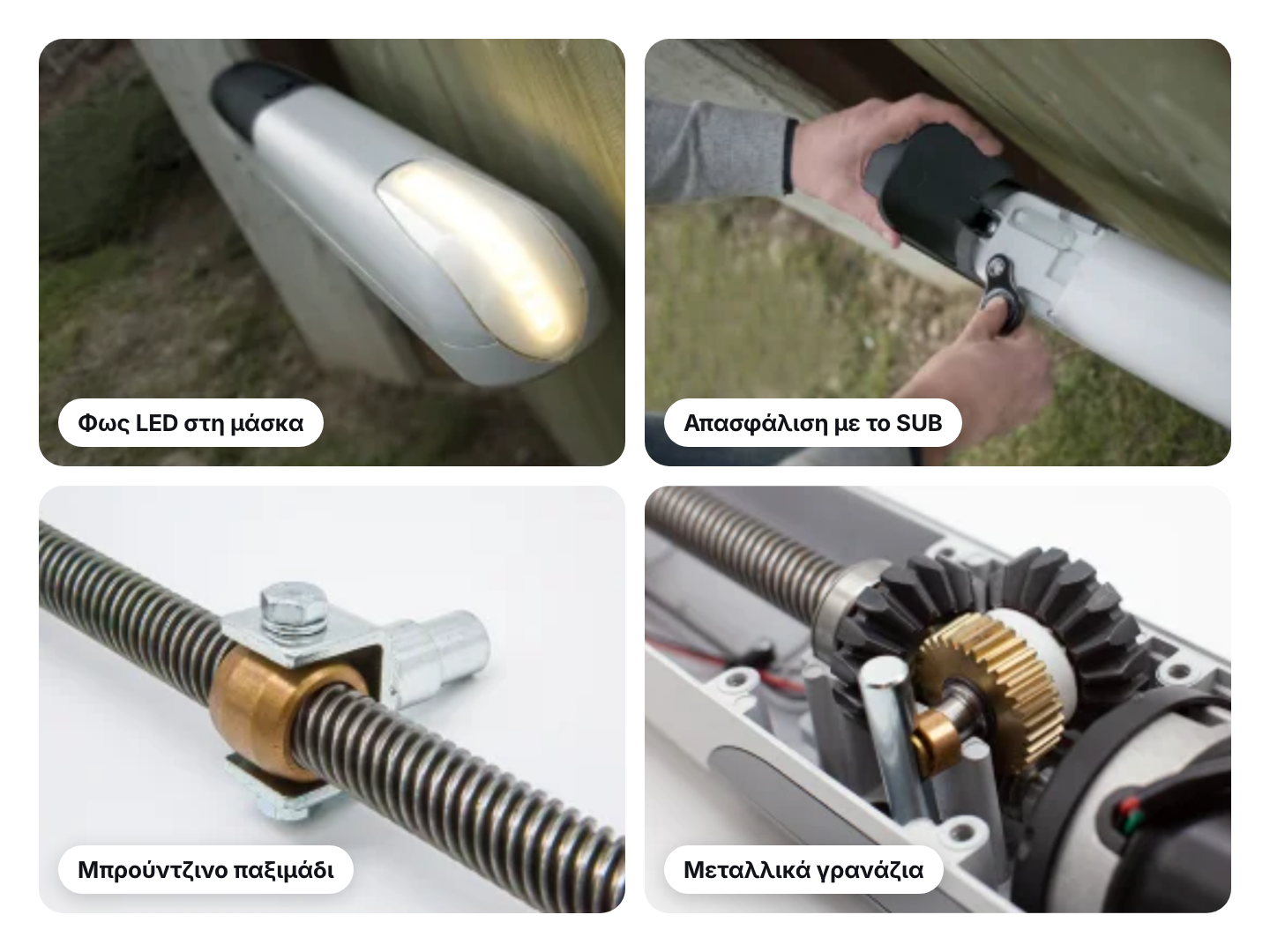

Αλουμίνιο, αθόρυβη μηχανική, φως LED
Το σώμα είναι από χυτό, βαμμένο αλουμίνιο, με καλύμματα ανθεκτικά στην UV και πολύ αθόρυβη μηχανική. Ο ατέρμονας κοχλίας έχει μπρούντζινο παξιμάδι και η μπροστινή με την πίσω βάση είναι στην ίδια ευθεία, για εύκολη τοποθέτηση. Στη μάσκα υπάρχει φως LED και σε διακοπή ρεύματος το μοτέρ απασφαλίζεται με το ίδιο το τηλεχειριστήριο SUB.

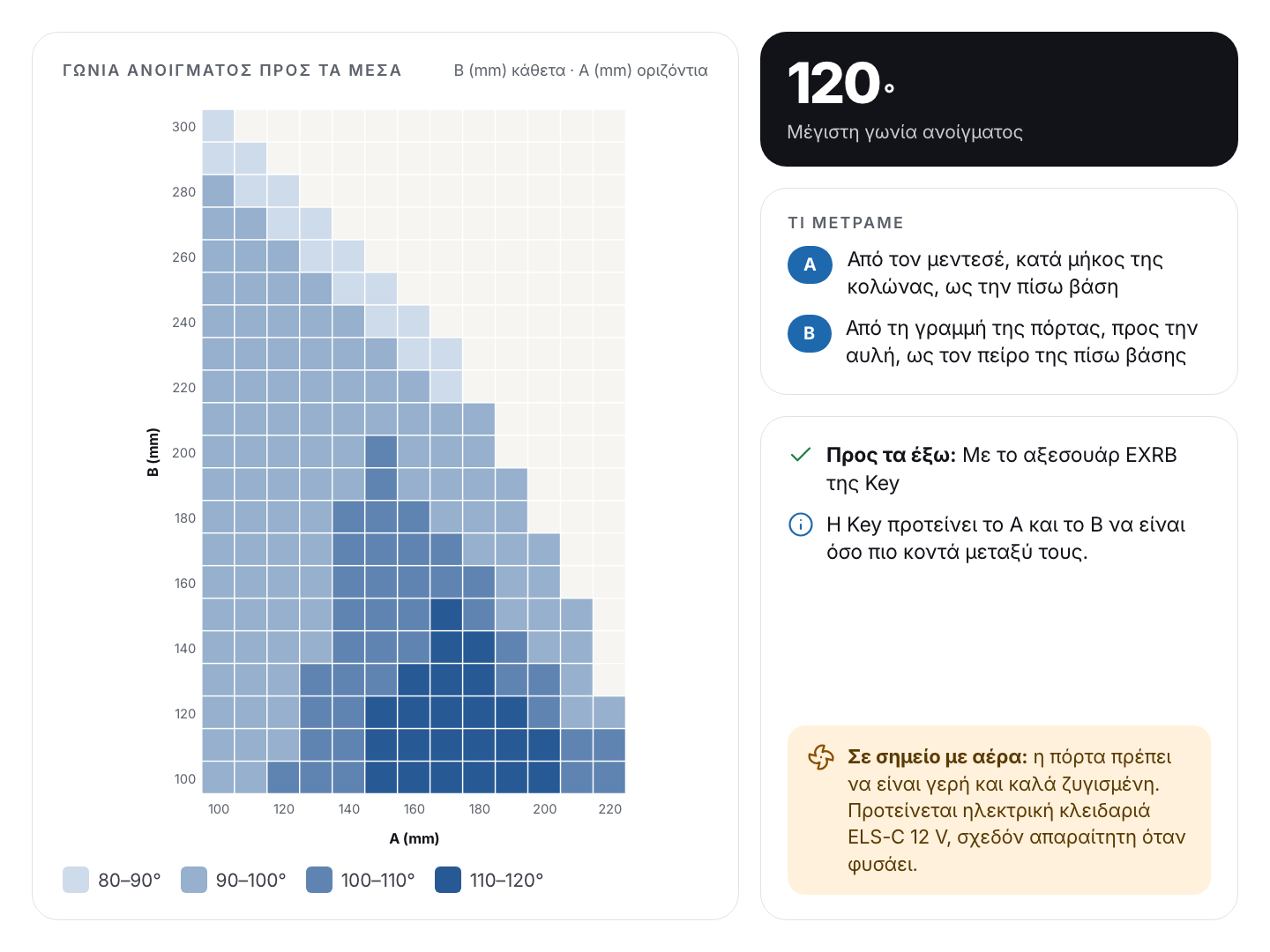

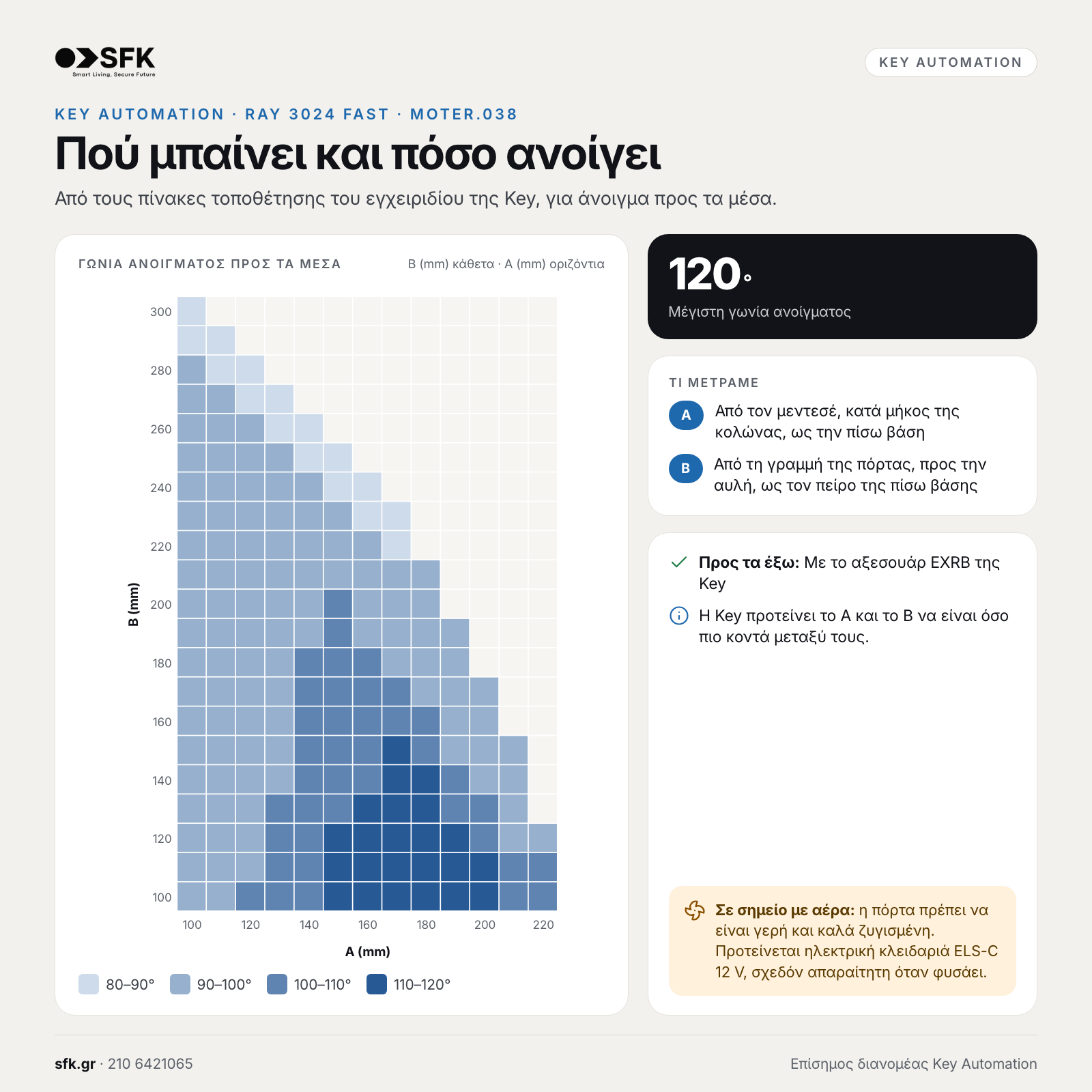

Πού μπαίνει και πόσο ανοίγει
Η πόρτα ανοίγει έως 120°, ανάλογα με τις αποστάσεις A και B της πίσω βάσης από τον μεντεσέ· ο χάρτης της Key δείχνει τη γωνία για κάθε συνδυασμό. Για άνοιγμα προς τα έξω υπάρχει το αξεσουάρ EXRB. Σε σημείο με αέρα η πόρτα πρέπει να είναι γερή και καλά ζυγισμένη και προτείνεται ηλεκτρική κλειδαριά ELS-C 12 V, που όταν φυσάει είναι σχεδόν απαραίτητη.

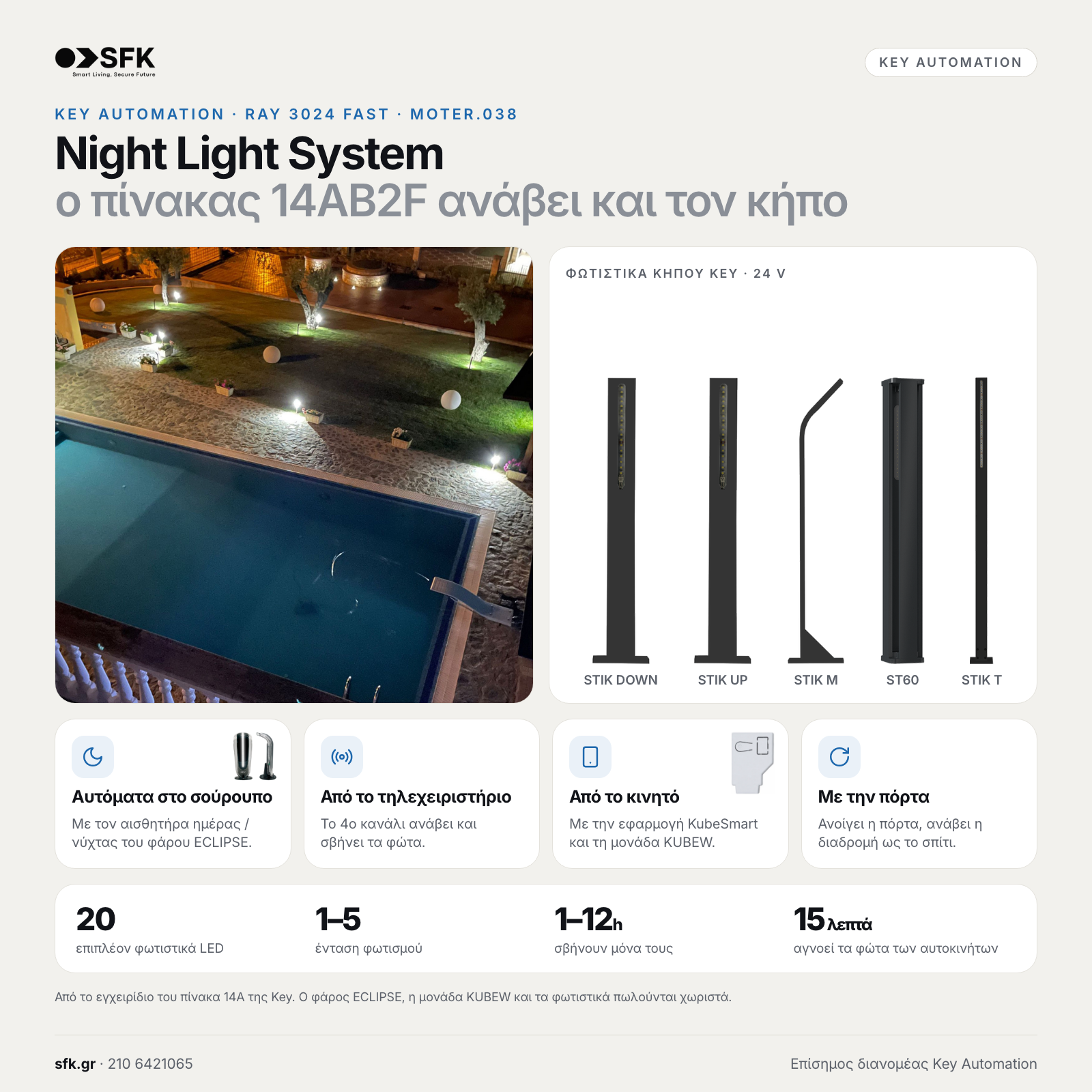

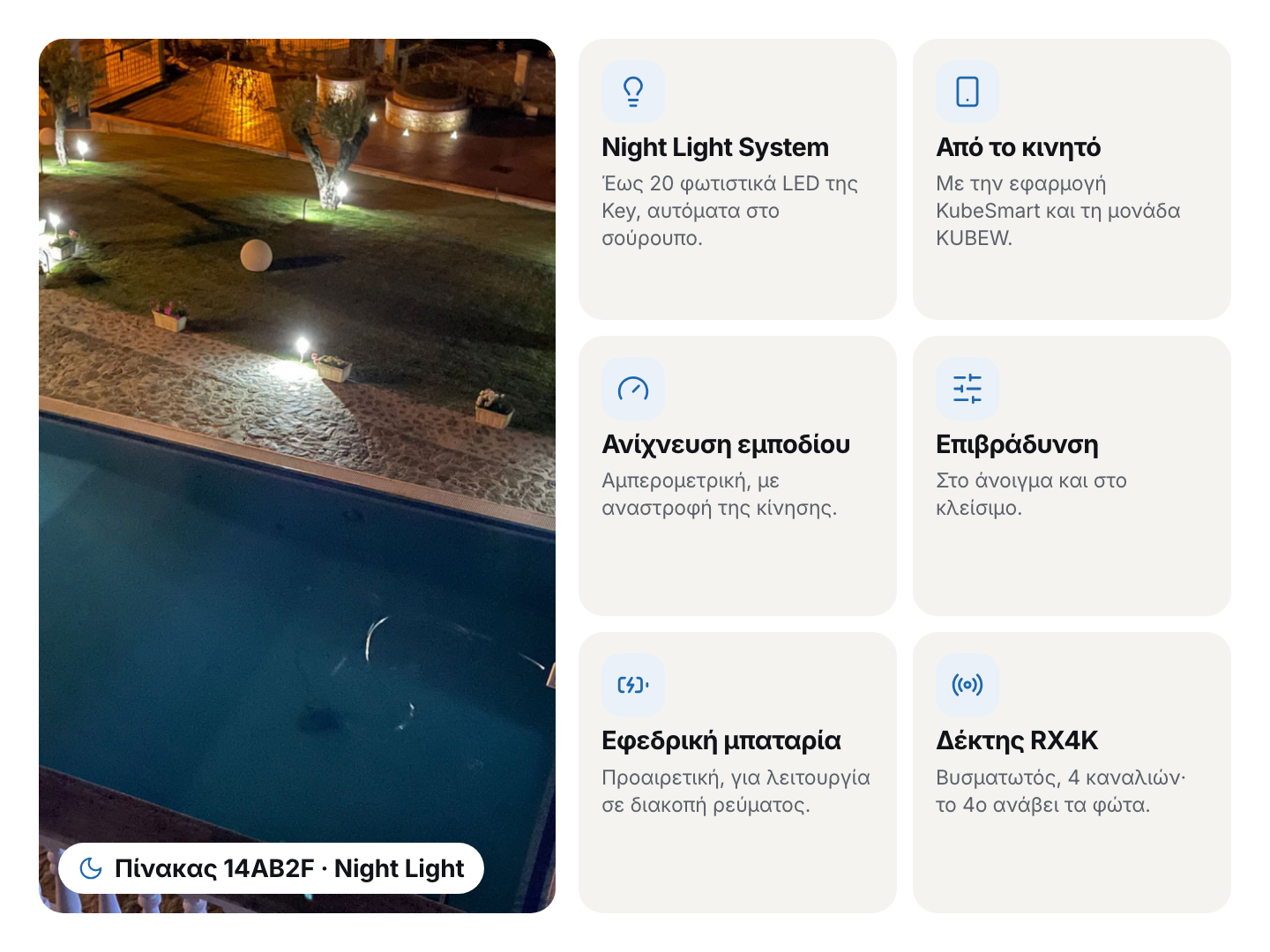

Πίνακας 14AB2F και φωτισμός κήπου
Ο πίνακας 14AB2F ελέγχει τα δύο μοτέρ με επιβράδυνση και ανίχνευση εμποδίου με αναστροφή. Ο 14A λειτουργεί και ως πίνακας φωτισμού κήπου: ανάβει έως 20 φωτιστικά LED της Key αυτόματα στο σούρουπο με τον αισθητήρα του φάρου ECLIPSE, από το 4ο κανάλι του τηλεχειριστηρίου ή από το κινητό με την εφαρμογή KubeSmart και τη μονάδα KUBEW.

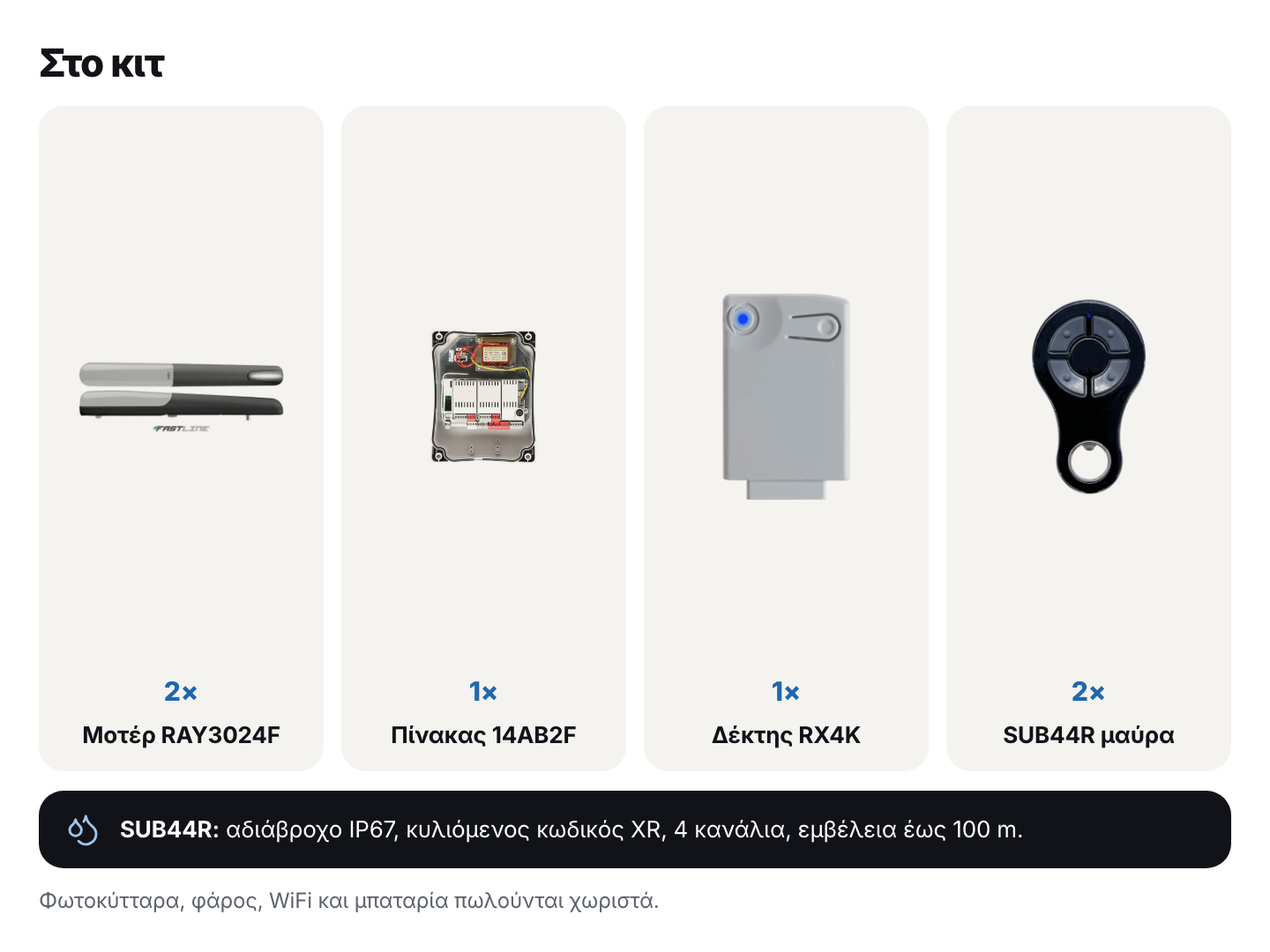

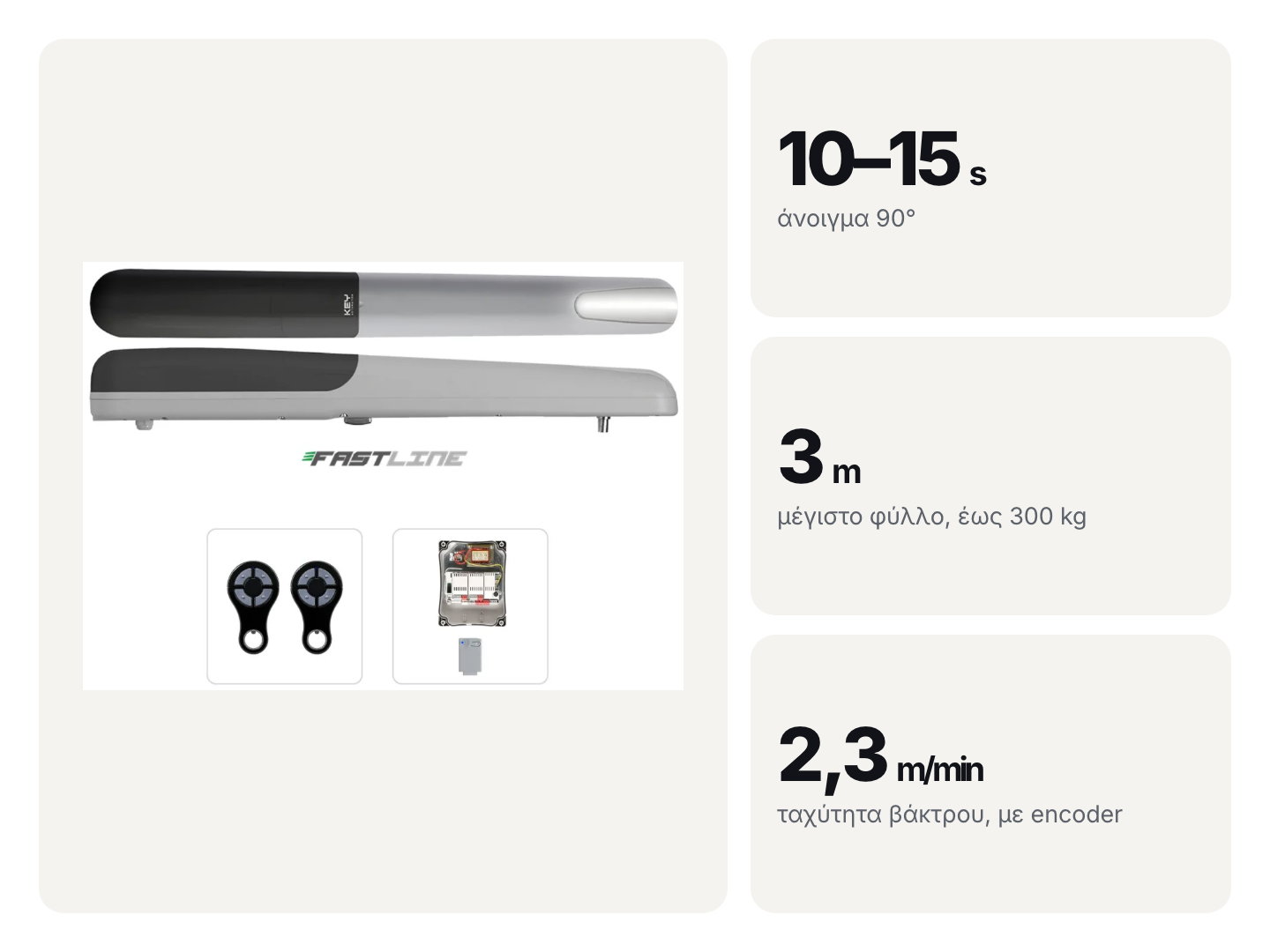

Στο κιτ: πίνακας, δέκτης και 2 SUB44R
Στη συσκευασία υπάρχουν τα δύο μοτέρ RAY3024F, ο πίνακας 14AB2F, ο δέκτης RX4K και 2 μαύρα τηλεχειριστήρια SUB44R, αδιάβροχα IP67 με κυλιόμενο κωδικό XR και εμβέλεια έως 100 m. Φωτοκύτταρα, φάρος ECLIPSE και WiFi πωλούνται χωριστά, ώστε να πάρετε ακριβώς ό,τι χρειάζεται η δική σας πόρτα.
Στο kit

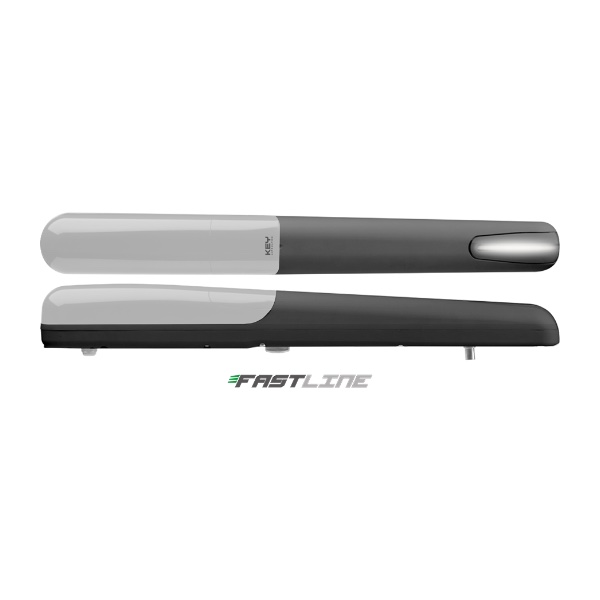

2× Μοτέρ RAY3024F με encoder
RAY3024F

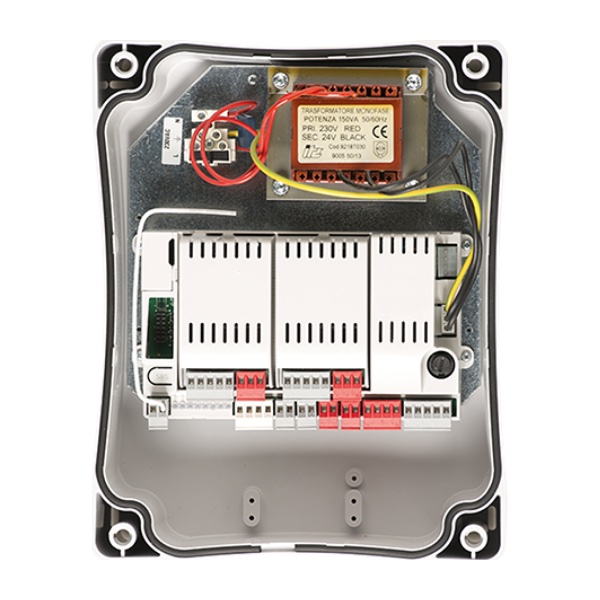

Πίνακας ελέγχου 14AB2F
14AB2F
Δέκτης RX4K
AXESO.011

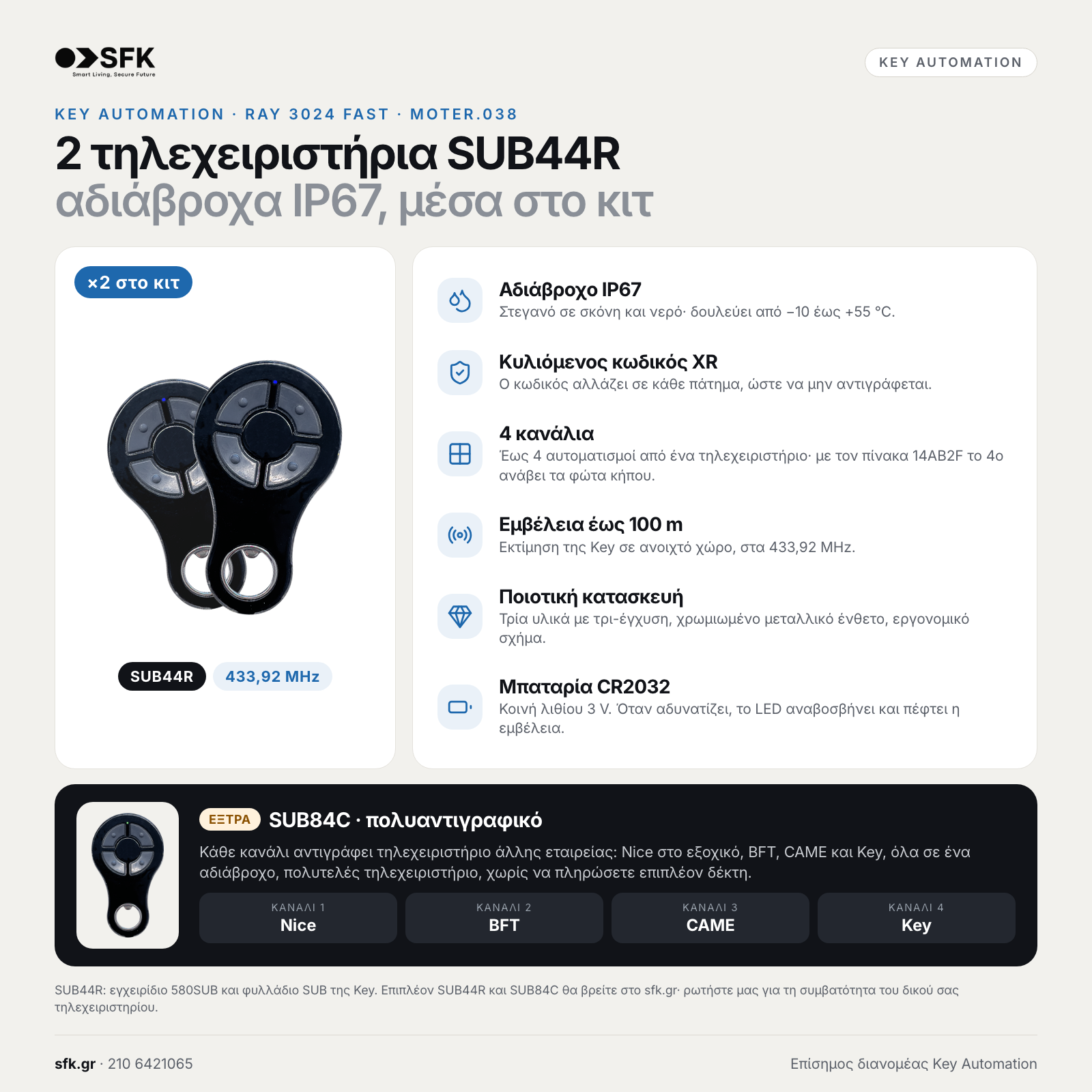

2× Τηλεχειριστήρια SUB44R
KONTR.001
Τεχνική περιγραφή
KEY AUTOMATION RAY 3024 FAST: δίφυλλο kit 24 Vdc
Κιτ με δύο γραμμικά μοτέρ RAY 24 Vdc για δίφυλλες ανοιγόμενες πόρτες με φύλλα έως 3 m και 300 kg. Σώμα από χυτό αλουμίνιο, φως LED στη μάσκα, απασφάλιση και με το τηλεχειριστήριο SUB, πίνακας 14AB2F με Night Light System. Έκδοση FAST με encoder: 90° σε 10–15 s, για εντατική χρήση.
Στη συσκευασία
- 2 μοτέρ RAY3024F με encoder
- Πίνακας ελέγχου 14AB2F
- Δέκτης RX4K
- 2 τηλεχειριστήρια SUB44R μαύρα, αδιάβροχα IP67
- Φωτοκύτταρα, φάρος, WiFi και μπαταρία πωλούνται χωριστά.
Βασικά χαρακτηριστικά
- FAST: 90° σε 10–15 s: Ταχύτητα 3,8 cm/s, η πιο γρήγορη του RAY.
- Kit για δίφυλλη πόρτα: 2 μοτέρ με encoder, πίνακας 14AB2F, δέκτης RX4K και 2 τηλεχειριστήρια SUB44R (μαύρα, αδιάβροχα IP67).
- Φύλλα έως 3 m, έως 300 kg: 40 κύκλοι/ώρα, μεταλλικά γρανάζια.
- Ενσωματωμένο φως LED: Στη μάσκα του μοτέρ.
- Σώμα από χυτό αλουμίνιο: Βαμμένο, με καλύμματα ανθεκτικά στην UV και αθόρυβη μηχανική (≤ 70 dB).
- Απασφάλιση και με τηλεχειριστήριο: Με το τηλεχειριστήριο SUB της Key.
Τοποθέτηση
- Γωνία ανοίγματος έως 120°, ανάλογα με τις αποστάσεις A και B (χάρτης τοποθέτησης της Key)
- Μπροστινή και πίσω βάση στην ίδια ευθεία· για άνοιγμα προς τα έξω το αξεσουάρ EXRB
Πίνακας ελέγχου 14AB2F
- Night Light System: έως 20 φωτιστικά LED της Key, αυτόματα στο σούρουπο με τον φάρο ECLIPSE, από το 4ο κανάλι του τηλεχειριστηρίου ή από το κινητό (KubeSmart + KUBEW)
- Αμπερομετρική ανίχνευση εμποδίου με αναστροφή, τυπική ή ρυθμιζόμενη επιβράδυνση στο άνοιγμα και το κλείσιμο
- Ξεχωριστές είσοδοι ΑΝΟΙΓΜΑ, STOP, ΚΛΕΙΣΙΜΟ και βήμα-βήμα / μερικό, προγραμματιζόμενο αυτόματο κλείσιμο
- Ευαίσθητο άκρο 8,2 kΩ, 2 ζεύγη φωτοκυττάρων, έξοδοι φάρου, φωτός, ανοιχτής πόρτας και ηλεκτρικής κλειδαριάς
- Βυσματωτός δέκτης RX4K 4 καναλιών, προαιρετική εφεδρική μπαταρία
- Ρύθμιση με τον προγραμματιστή DYL ή το ασύρματο KUBEPROW (πωλούνται χωριστά)

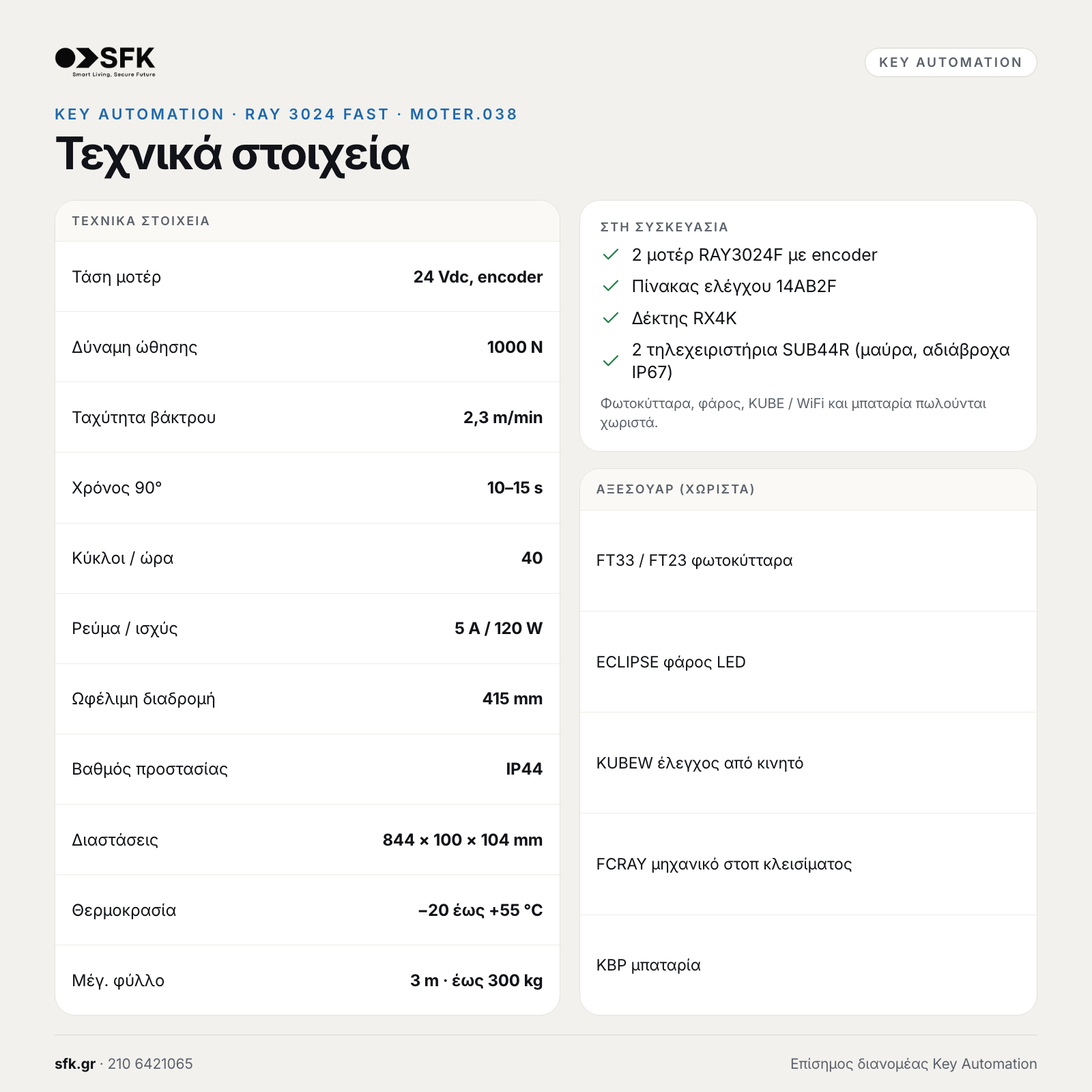

Τεχνικά στοιχεία
| Τάση μοτέρ | 24 Vdc, encoder |
| Δύναμη ώθησης | 1000 N |
| Ταχύτητα | 3,8 cm/s |
| Χρόνος 90° | 10–15 s |
| Κύκλοι / ώρα | 40 |
| Ρεύμα / ισχύς | 5 A / 120 W |
| Ωφέλιμη διαδρομή | 415 mm |
| Βαθμός προστασίας | IP44 |
| Διαστάσεις | 844 × 100 × 104 mm |
| Θερμοκρασία | −20 έως +55 °C |
| Μέγ. φύλλο | 3 m · έως 300 kg |
Αξεσουάρ (πωλούνται χωριστά)
- FT33 / FT23 φωτοκύτταρα
- ECLIPSE φάρος LED
- KUBEW έλεγχος από κινητό
- FCRAY μηχανικό στοπ κλεισίματος
- KBP μπαταρία
Τα όρια της Key Automation προϋποθέτουν πόρτα σε καλή κατάσταση, ζυγισμένη και με ομαλή κίνηση. Σε σημείο με αέρα προτείνεται ηλεκτρική κλειδαριά ELS-C 12 V, που όταν φυσάει είναι σχεδόν απαραίτητη.
Χαρακτηριστικά
| Τάση | 24V |
| Μέγ. μήκος/φύλλο | 2m - 3.5m |
| Μέγιστο βάρος φύλλου | 300 kg |
| Μέγιστο μήκος φύλλου | 3 m |
| Δύναμη ώθησης | 1000 N |
| Ταχύτητα | 3,8 cm/s |
| Χρόνος ανοίγματος 90° | 18-25 s |
| Κύκλοι ανά ώρα | 40 (στους 20 °C) |
| Κύκλος λειτουργίας | 80 % |
| Πίνακας ελέγχου | 14AB2F |
| Βαθμός στεγανότητας | IP44 |
| Κλάση μόνωσης | I |
| Θερμοκρασία λειτουργίας | -20 έως +55 °C |
| Διαστάσεις (Π × Β × Υ) | 844 × 100 × 104 mm |
| Διαστάσεις συσκευασίας (Π × Β × Υ) | 240 × 1015 × 220 mm |
| Βάρος με συσκευασία | 24,5 kg |
| Όγκος συσκευασίας | 0,05359 m³ |
Ερωτήσεις
- Τι περιλαμβάνει το κιτ RAY 3024 FAST;
- Δύο μοτέρ RAY3024F, τον πίνακα 14AB2F, τον δέκτη RX4K και 2 μαύρα τηλεχειριστήρια SUB44R. Φωτοκύτταρα, φάρος, WiFi και μπαταρία πωλούνται χωριστά.
- Περιλαμβάνει φωτοκύτταρα;
- Όχι. Ο πίνακας έχει είσοδο για δύο ζεύγη φωτοκυττάρων· προτείνουμε τα FT33 ή FT23, που πωλούνται χωριστά.
- Για πόσο μεγάλη πόρτα είναι;
- Για φύλλα έως 3 m και έως 300 kg. Το επιτρεπτό βάρος μειώνεται όσο μεγαλώνει το φύλλο, σύμφωνα με το διάγραμμα της Key.
- Λειτουργεί όταν κόβεται το ρεύμα;
- Με την προαιρετική εφεδρική μπαταρία KBP ναι. Χωρίς μπαταρία το μοτέρ απασφαλίζεται με το τηλεχειριστήριο SUB ή με κλειδί και η πόρτα ανοίγει με το χέρι.
- Ποια φωτιστικά κήπου ανάβει ο πίνακας;
- Έως 20 φωτιστικά LED 24 V της Key, π.χ. STIK και ST60. Ανάβουν στο σούρουπο με τον φάρο ECLIPSE, από το 4ο κανάλι του τηλεχειριστηρίου ή από το κινητό με KUBEW. Φωτιστικά, ECLIPSE και KUBEW πωλούνται χωριστά.
- Τι κάνω αν φυσάει πολύ εκεί που είναι η πόρτα;
- Η πόρτα πρέπει να είναι γερή και καλά ζυγισμένη και προτείνεται ηλεκτρική κλειδαριά ELS-C 12 V, σχεδόν απαραίτητη όταν φυσάει. Για πολύ εκτεθειμένα σημεία η Key προτείνει μοτέρ 230 Vac, όπως το RAY 40.
- Χρειάζεται κάτι για τον προγραμματισμό του πίνακα;
- Ο πίνακας 14A ρυθμίζεται με τον προγραμματιστή οθόνης DYL ή με το ασύρματο KUBEPROW, που πωλούνται χωριστά.
- Τι εγγύηση έχει;
- Το κιτ RAY 3024 FAST συνοδεύεται από εγγύηση 5 χρόνια από την Key Automation.
