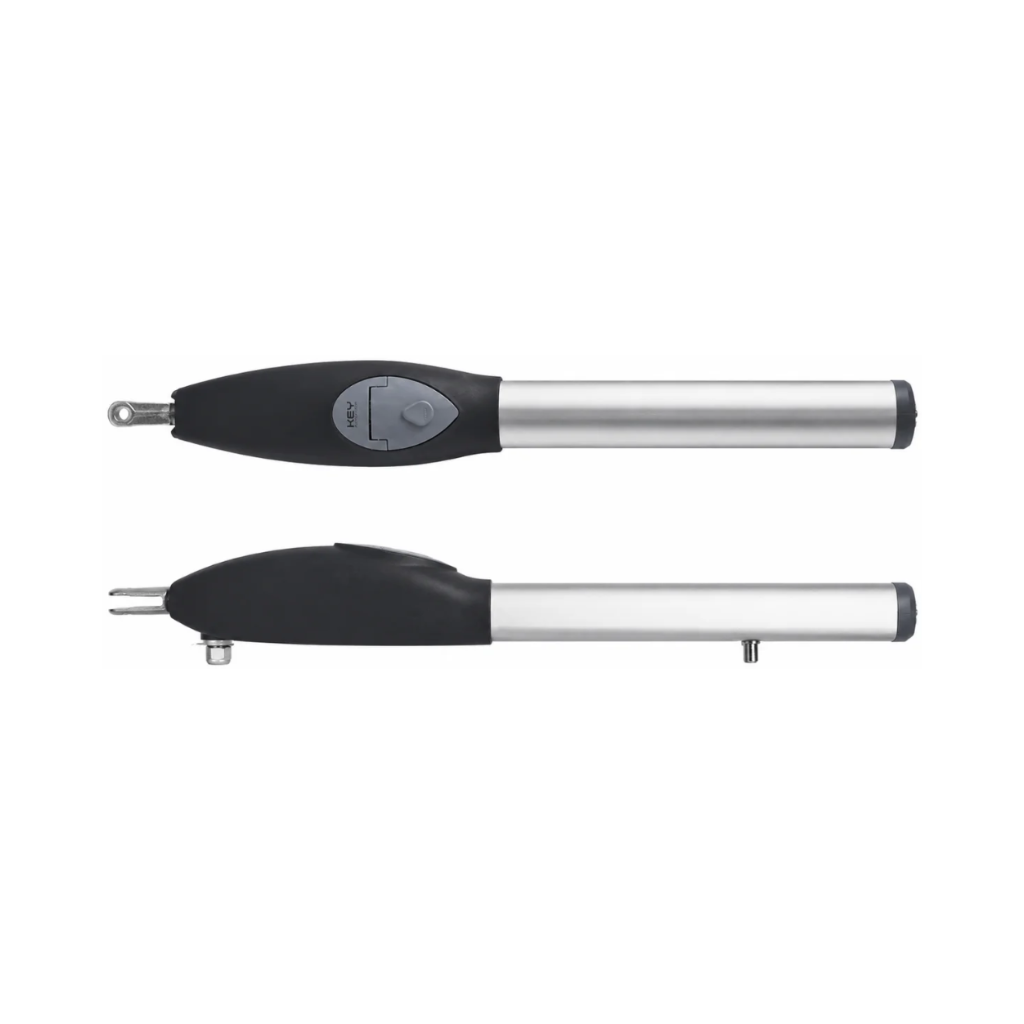

Επίσημος Αντιπρόσωπος KEY AutomationSTAR PS-400FA
230V · Μοτερ ανοιγόμενης γκαραζόπορτας για φύλλα έως 5m
Γραμμικό μοτέρ 230 Vac για ανοιγόμενες πόρτες με φύλλο έως 5 m και 600 kg, με διπλό ρουλεμάν στον κοχλία και μηχανικό στοπ στο άνοιγμα.
- IP44
- Στεγανότητα
- 230 Vac
- Τάση
- 600 kg
- Μέγ. βάρος
Τιμή χονδρικής για συνεργάτες.
Κωδικός προϊόντος
Εγγύηση: 5 χρόνια
Αρχεία
Προτεινόμενα Αξεσουάρ
Στιβαρή μηχανική για μεγάλα φύλλα
Το STAR PS-400FA κινεί φύλλα έως 5 m και έως 600 kg με ώθηση 1800 N. Ο ατέρμονας κοχλίας στηρίζεται σε διπλό ρουλεμάν για στιβαρότητα και ομαλή κίνηση και τα μηχανικά μέρη μένουν προστατευμένα από τον καιρό. Ανοίγει τα 90° σε 35 δευτερόλεπτα και αντέχει 15 κύκλους την ώρα. Έχει θερμική προστασία 150 °C.
Μηχανικό στοπ και εύκολη απασφάλιση
Το μηχανικό στοπ στο άνοιγμα ορίζει με ακρίβεια πού σταματά η πόρτα. Σε διακοπή ρεύματος το μοτέρ απασφαλίζεται εύκολα με κλειδί και η πόρτα ανοίγει με το χέρι. Για το κλείσιμο υπάρχει προαιρετικά το μηχανικό στοπ FC-PS, ενώ οι συγκολλητές βάσεις STPOAVS και STANAV διευκολύνουν την τοποθέτηση.
Πού μπαίνει και πόσο ανοίγει
Ανάλογα με τις αποστάσεις A και B της πίσω βάσης από τον μεντεσέ, η πόρτα ανοίγει έως 127°. Η Key δίνει τη γωνία για κάθε συνδυασμό και προτείνει το A και το B να είναι κοντά μεταξύ τους· πείρος–πείρος 915 mm με την πόρτα κλειστή. Υπάρχει πίνακας και για άνοιγμα προς τα έξω. Η Key προτείνει μοτέρ 230 Vac για σημεία με αέρα· και πάλι η πόρτα πρέπει να είναι γερή και ζυγισμένη, με ηλεκτρική κλειδαριά ELS-C 12 V.
Πίνακας CT202 με λειτουργία αέρα
Τα δύο μοτέρ ελέγχονται από τον πίνακα CT202 με δέκτη RX4K. Η λειτουργία αέρα (ASL) παρατείνει τον χρόνο λειτουργίας έως 300 s, χρήσιμη σε σημεία με δυνατό αέρα. Ο CT202 έχει ανίχνευση εμποδίου με αισθητήρα ρεύματος, επιβράδυνση στο άνοιγμα και το κλείσιμο, μερικό άνοιγμα, είσοδο για δύο ζεύγη φωτοκυττάρων και έξοδο κλειδαριάς με ρυθμιζόμενο χρόνο.
Τι χρειάζεστε για πλήρη αυτοματισμό
Το STAR PS-400FA πωλείται ως μεμονωμένο μοτέρ. Για δίφυλλη πόρτα χρειάζεστε δύο μοτέρ, τον πίνακα CT202, τον δέκτη RX4K και τηλεχειριστήρια, όπως τα αδιάβροχα SUB44R. Για ασφάλεια προσθέστε φωτοκύτταρα και φάρο. Αν δεν είστε σίγουροι για τον συνδυασμό, στείλτε μας τις διαστάσεις της πόρτας.
Τεχνική περιγραφή
KEY AUTOMATION STAR PS-400FA: σκέτο μοτέρ 230 Vac
Γραμμικό ηλεκτρομηχανικό μοτέρ 230 Vac για ανοιγόμενες πόρτες με φύλλο έως 5 m και 600 kg. Ατέρμονας κοχλίας με διπλό ρουλεμάν, μηχανικό στοπ στο άνοιγμα, μηχανικά μέρη προστατευμένα από τον καιρό και εύκολη απασφάλιση.
Τι χρειάζεται για δίφυλλη πόρτα
- 2 μοτέρ STAR PS-400FA (πωλείται ανά τεμάχιο)
- Πίνακας ελέγχου CT202 για δύο μοτέρ 230 Vac
- Δέκτης RX4K και τηλεχειριστήρια, π.χ. SUB44R
- Για ασφάλεια: φωτοκύτταρα και φάρος
Βασικά χαρακτηριστικά
- Γραμμικό μοτέρ για φύλλα έως 5 m: Ατέρμονας κοχλίας με διπλό ρουλεμάν για στιβαρή και ομαλή κίνηση.
- Μηχανικό στοπ στο άνοιγμα: Ορίζει με ακρίβεια πού σταματά η πόρτα.
- Εύκολη απασφάλιση με κλειδί: Για χειροκίνητο άνοιγμα σε διακοπή ρεύματος.
- Προστατευμένη μηχανική: Τα μηχανικά μέρη μένουν προστατευμένα από τον καιρό.
- Άνοιγμα έως 127°: Ανάλογα με τις διαστάσεις A / B της τοποθέτησης.
- Λειτουργία αέρα (CT202): Παράταση χρόνου λειτουργίας έως 300 s· η Key προτείνει 230 Vac όπου φυσάει.
Τοποθέτηση
- Γωνία ανοίγματος έως 127°, ανάλογα με τις αποστάσεις A και B (πίνακας τοποθέτησης της Key)
- Η Key προτείνει A και B κοντά μεταξύ τους· πείρος–πείρος 915 mm με την πόρτα κλειστή
- Υπάρχει πίνακας τοποθέτησης και για άνοιγμα προς τα έξω
- Η Key προτείνει μοτέρ 230 Vac για περιοχές με αέρα
Πίνακας ελέγχου CT202 (πωλείται χωριστά)
- Λειτουργία αέρα ASL: παράταση του χρόνου λειτουργίας έως 300 s, για σημεία με δυνατό αέρα
- Ανίχνευση εμποδίου με αισθητήρα ρεύματος σε κανονική ταχύτητα (ρυθμιζόμενη ευαισθησία), επιβράδυνση στο άνοιγμα και το κλείσιμο
- Ξεχωριστές είσοδοι ΑΝΟΙΓΜΑ, ΚΛΕΙΣΙΜΟ, βήμα-βήμα και μερικό άνοιγμα
- Ευαίσθητο άκρο 8,2 kΩ, STOP, 2 ζεύγη φωτοκυττάρων, προαιρετικό phototest
- Έξοδοι φάρου (σταθερός ή αναλαμπή), φωτός ή ένδειξης ανοιχτής πόρτας, ηλεκτρικής κλειδαριάς με ρυθμιζόμενο χρόνο
- Οθόνη 3 ψηφίων, βυσματωτός δέκτης RX4K 4 καναλιών, κουτί IP54
Τεχνικά στοιχεία
| Τάση μοτέρ | 230 Vac |
| Δύναμη ώθησης | 1800 N |
| Ταχύτητα βάκτρου | 0,8 m/min |
| Χρόνος 90° | 35 s |
| Κύκλοι / ώρα | 15 |
| Ρεύμα / ισχύς | 1,1 A / 250 W |
| Θερμική προστασία | 150 °C |
| Βαθμός προστασίας | IP44 |
| Διαστάσεις | 995 × 108 × 110 mm |
| Θερμοκρασία | −20 έως +55 °C |
| Μέγ. φύλλο | 5 m · έως 600 kg |
| Πείρος–πείρος (κλειστή) | 915 mm |
Αξεσουάρ (πωλούνται χωριστά)
- FC-PS μηχανικό στοπ κλεισίματος
- STPOAVS / STANAV συγκολλητές βάσεις
- ELS-C ηλεκτρική κλειδαριά 12 V
- DYL / KUBE PRO προγραμματισμός
Τα όρια της Key Automation προϋποθέτουν πόρτα σε καλή κατάσταση, ζυγισμένη και με ομαλή κίνηση. Σε σημείο με αέρα προτείνεται ηλεκτρική κλειδαριά ELS-C 12 V, που όταν φυσάει είναι σχεδόν απαραίτητη.
Χαρακτηριστικά
| Τάση | 230V |
| Μέγ. μήκος/φύλλο | Έως 5m |
| Μέγιστο βάρος φύλλου | 600 kg |
| Μέγιστο μήκος φύλλου | 5 m |
| Δύναμη ώθησης | 1800 N |
| Ταχύτητα | 0,8 m/min |
| Χρόνος ανοίγματος 90° | 35 s |
| Κύκλοι ανά ώρα | 15 (στους 20 °C) |
| Κύκλος λειτουργίας | 30 % |
| Πίνακας ελέγχου | CT202 |
| Ονομαστική ισχύς | 250 W |
| Τάση τροφοδοσίας | 230 Vac |
| Συχνότητα δικτύου | 50/60 Hz |
| Ονομαστικό ρεύμα | 1,1 A |
| Θερμική προστασία | 150 °C |
| Βαθμός στεγανότητας | IP44 |
| Κλάση μόνωσης | I |
| Θερμοκρασία λειτουργίας | -20 έως +55 °C |
| Διαστάσεις (Π × Β × Υ) | 995 × 108 × 110 mm |
| Διαστάσεις συσκευασίας (Π × Β × Υ) | 145 × 1020 × 120 mm |
| Βάρος με συσκευασία | 9,5 kg |
| Όγκος συσκευασίας | 0,01775 m³ |
| Τεμάχια ανά κιβώτιο | 25 |
Ερωτήσεις
- Πόσα μοτέρ χρειάζομαι;
- Ένα για κάθε φύλλο. Για δίφυλλη πόρτα χρειάζεστε δύο STAR PS-400FA και έναν πίνακα CT202 για δύο μοτέρ.
- Περιλαμβάνει πίνακα και τηλεχειριστήρια;
- Όχι, πωλείται μόνο το μοτέρ. Ο πίνακας CT202, ο δέκτης RX4K, τα τηλεχειριστήρια, τα φωτοκύτταρα και ο φάρος πωλούνται χωριστά.
- Για πόσο μεγάλη πόρτα είναι;
- Για φύλλα έως 5 m και έως 600 kg. Το επιτρεπτό βάρος μειώνεται όσο μεγαλώνει το φύλλο, σύμφωνα με το διάγραμμα της Key.
- Κάνει για σημείο με πολύ αέρα;
- Η Key προτείνει μοτέρ 230 Vac για περιοχές με αέρα και ο CT202 έχει λειτουργία αέρα έως 300 s. Η πόρτα πρέπει να είναι γερή και ζυγισμένη και προτείνεται ηλεκτρική κλειδαριά ELS-C 12 V.
- Λειτουργεί όταν κόβεται το ρεύμα;
- Τα μοτέρ 230 Vac δεν δουλεύουν με μπαταρία. Σε διακοπή ρεύματος το μοτέρ απασφαλίζεται με κλειδί και η πόρτα ανοίγει με το χέρι.
- Ανοίγει και προς τα έξω;
- Ναι, η Key δίνει πίνακα τοποθέτησης και για άνοιγμα προς τα έξω.
- Τι εγγύηση έχει;
- Το STAR PS-400FA συνοδεύεται από εγγύηση 5 χρόνια από την Key Automation.
