Επίσημος Αντιπρόσωπος KEY AutomationMEWA SN50DX
Μοτέρ με αρθρωτό βραχίονα για βαριές ανοιγόμενες πόρτες: ροπή 400 Nm, μεταλλικό κιβώτιο, φύλλο έως 4 m. Δεξί μοτέρ (DX), όπως το βλέπετε από μέσα.
- 800 kg
- Μέγ. βάρος
- 230 Vac
- Τάση
- IP54
- Στεγανότητα
Τιμή χονδρικής για συνεργάτες.
Κωδικός προϊόντος
Εγγύηση: 5 χρόνια
Επικοινωνήστε για διαθεσιμότητα — επικοινωνήστε για χρόνο παράδοσης.
Αρχεία
Προτεινόμενα Αξεσουάρ
Ισχύς για μεγάλα και βαριά φύλλα
Το MEWA SN50DX κινεί φύλλα έως 4 m, με βάρος έως 800 kg σε φύλλο 2 m, και ανοίγει τα 90° σε 18 δευτερόλεπτα. Είναι το δεξί μοτέρ όπως το βλέπετε από μέσα· για δίφυλλη πόρτα συνδυάζεται με το SN50SX. Έχει μοτέρ 230 Vac, που η Key προτείνει για σημεία με αέρα, και θερμική προστασία 150 °C.
Μεταλλικό κιβώτιο, ενισχυμένος βραχίονας
Το MEWA έχει ισχυρό μοτέρ με συμπαγές μεταλλικό κιβώτιο ταχυτήτων και ροπή 400 Nm. Ο ενισχυμένος βραχίονας είναι φτιαγμένος για μεγάλες γωνίες ανοίγματος, έως 115°, και οι ηλεκτρικοί τερματικοί ρυθμίζονται με ακρίβεια. Η απασφάλιση γίνεται εύκολα και από έξω, για χειροκίνητο άνοιγμα σε διακοπή ρεύματος.
Πού μπαίνει και πόσο ανοίγει
Ο άξονας του μοτέρ πρέπει να είναι τουλάχιστον 150 mm πίσω από τον μεντεσέ και η κολώνα έως 300 mm, ή έως 450 mm με τον βραχίονα LEVA008A00. Πίσω από το μοτέρ χρειάζεται ελεύθερος τοίχος τουλάχιστον 500 mm (600 mm με LEVA008A00). Η πόρτα πρέπει να είναι γερή και ζυγισμένη και σε σημείο με αέρα προτείνεται ηλεκτρική κλειδαριά ELS-C 12 V.
Πίνακας CT202 με λειτουργία αέρα
Τα δύο μοτέρ ελέγχονται από τον πίνακα CT202 με δέκτη RX4K. Η λειτουργία αέρα (ASL) παρατείνει τον χρόνο λειτουργίας έως 300 s, χρήσιμη σε σημεία με δυνατό αέρα. Ο CT202 έχει ανίχνευση εμποδίου με αισθητήρα ρεύματος, επιβράδυνση στο άνοιγμα και το κλείσιμο, μερικό άνοιγμα, είσοδο για δύο ζεύγη φωτοκυττάρων και έξοδο κλειδαριάς με ρυθμιζόμενο χρόνο.
Τι χρειάζεστε για πλήρη αυτοματισμό
Για δίφυλλη πόρτα χρειάζεστε ένα MEWA SN50DX και ένα SN50SX, τον πίνακα CT202, τον δέκτη RX4K και τηλεχειριστήρια, όπως τα αδιάβροχα SUB44R. Για ασφάλεια προσθέστε φωτοκύτταρα και φάρο. Αν δεν είστε σίγουροι για τον συνδυασμό, στείλτε μας τις διαστάσεις της πόρτας και της κολώνας.
Τεχνική περιγραφή
KEY AUTOMATION MEWA SN50DX: δεξί μοτέρ 230 Vac
Ηλεκτρομηχανικό μοτέρ 230 Vac με αρθρωτό βραχίονα για ανοιγόμενες πόρτες με φύλλο έως 4 m. Δεξί μοτέρ (DX) όπως το βλέπετε από μέσα. Ροπή 400 Nm, μεταλλικό κιβώτιο ταχυτήτων, ηλεκτρικοί τερματικοί ακριβείας και εξωτερική απασφάλιση.
Τι χρειάζεται για δίφυλλη πόρτα
- MEWA SN50DX (δεξί) και SN50SX (αριστερό), πωλούνται ανά τεμάχιο
- Πίνακας ελέγχου CT202 για δύο μοτέρ 230 Vac
- Δέκτης RX4K και τηλεχειριστήρια, π.χ. SUB44R
- Για ασφάλεια: φωτοκύτταρα και φάρο

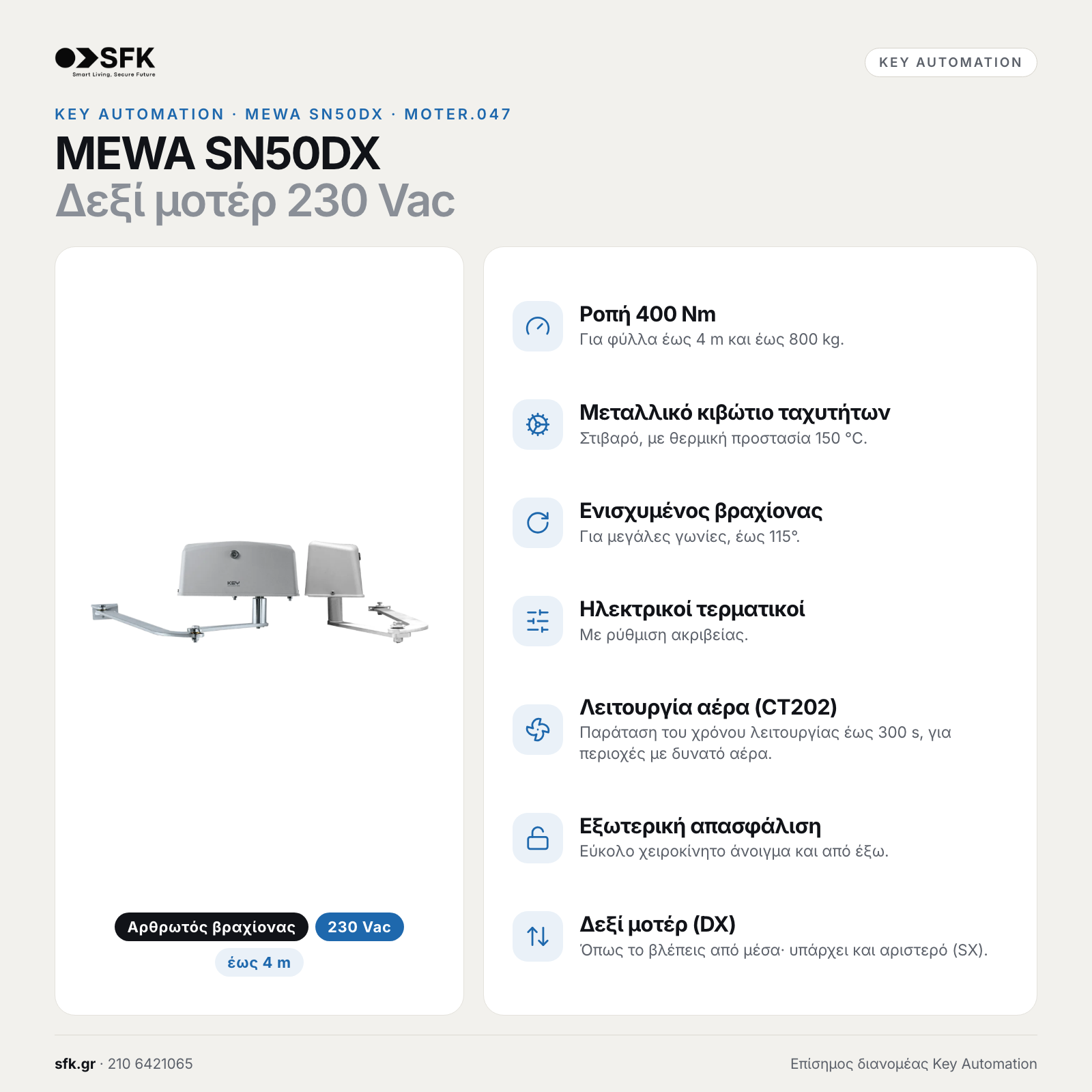

Βασικά χαρακτηριστικά
- Ροπή 400 Nm: Για φύλλα έως 4 m και έως 800 kg.
- Μεταλλικό κιβώτιο ταχυτήτων: Στιβαρό, με θερμική προστασία 150 °C.
- Ενισχυμένος βραχίονας: Για μεγάλες γωνίες, έως 115°.
- Ηλεκτρικοί τερματικοί: Με ρύθμιση ακριβείας.
- Λειτουργία αέρα (CT202): Παράταση του χρόνου λειτουργίας έως 300 s, για περιοχές με δυνατό αέρα.
- Εξωτερική απασφάλιση: Εύκολο χειροκίνητο άνοιγμα και από έξω.
- Δεξί μοτέρ (DX): Όπως το βλέπεις από μέσα· υπάρχει και αριστερό (SX).
Τοποθέτηση
- A (μεντεσές → άξονας μοτέρ, κατά μήκος της κολώνας) τουλάχιστον 150 mm
- C (γραμμή πόρτας → επιφάνεια κολώνας) έως 300 mm, έως 450 mm με τον βραχίονα LEVA008A00
- D (ελεύθερος τοίχος πίσω από τον άξονα) τουλάχιστον 500 mm, 600 mm με LEVA008A00
- Γωνία ανοίγματος έως 115°
- Η Key προτείνει μοτέρ 230 Vac για περιοχές με αέρα
Πίνακας ελέγχου CT202 (πωλείται χωριστά)
- Λειτουργία αέρα ASL: παράταση του χρόνου λειτουργίας έως 300 s, για σημεία με δυνατό αέρα
- Ανίχνευση εμποδίου με αισθητήρα ρεύματος σε κανονική ταχύτητα (ρυθμιζόμενη ευαισθησία), επιβράδυνση στο άνοιγμα και το κλείσιμο
- Ξεχωριστές είσοδοι ΑΝΟΙΓΜΑ, ΚΛΕΙΣΙΜΟ, βήμα-βήμα και μερικό άνοιγμα
- Ευαίσθητο άκρο 8,2 kΩ, STOP, 2 ζεύγη φωτοκυττάρων, προαιρετικό phototest
- Έξοδοι φάρου (σταθερός ή αναλαμπή), φωτός ή ένδειξης ανοιχτής πόρτας, ηλεκτρικής κλειδαριάς με ρυθμιζόμενο χρόνο
- Οθόνη 3 ψηφίων, βυσματωτός δέκτης RX4K 4 καναλιών, κουτί IP54

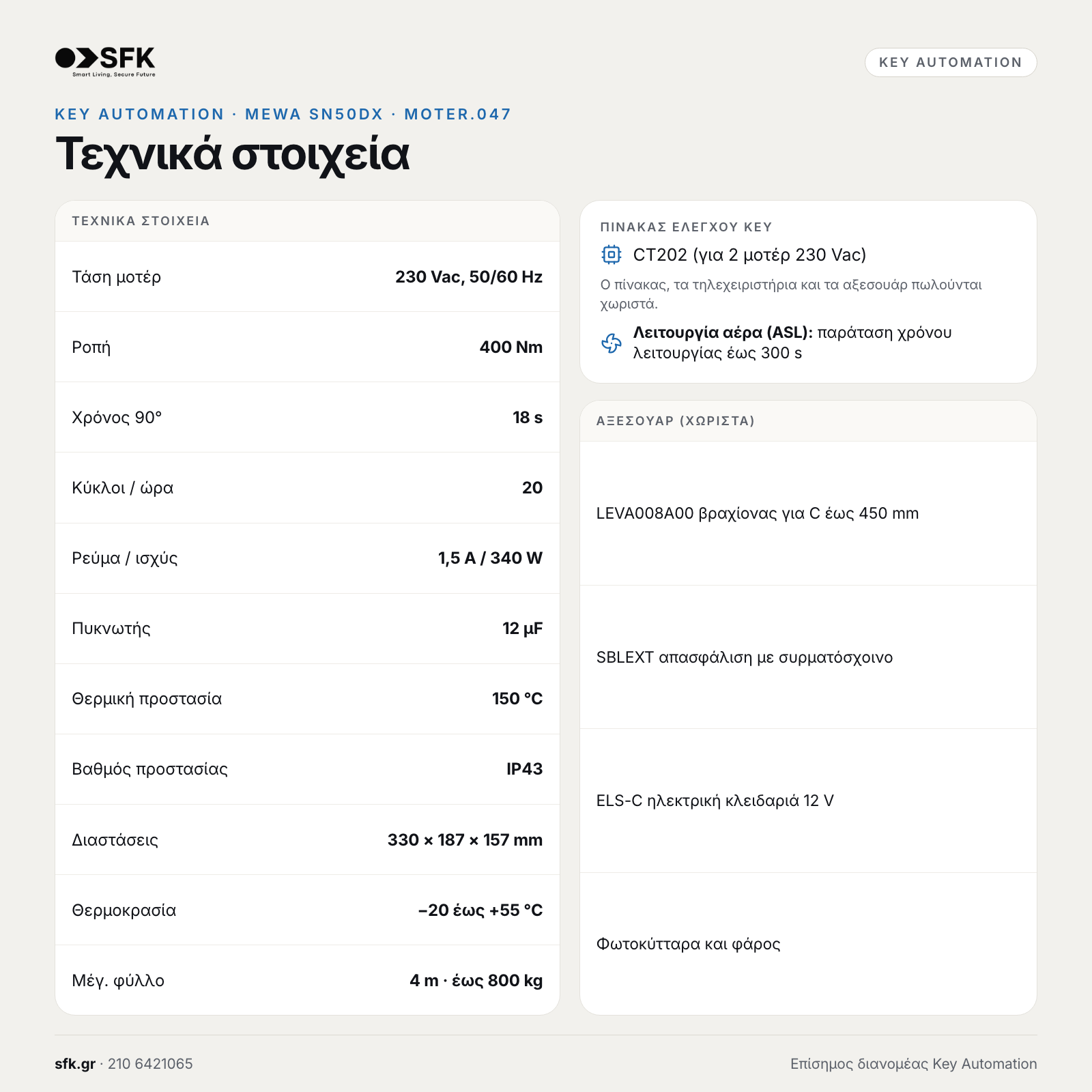

Τεχνικά στοιχεία
| Τάση μοτέρ | 230 Vac, 50/60 Hz |
| Ροπή | 400 Nm |
| Χρόνος 90° | 18 s |
| Κύκλοι / ώρα | 20 |
| Ρεύμα / ισχύς | 1,5 A / 340 W |
| Πυκνωτής | 12 µF |
| Θερμική προστασία | 150 °C |
| Βαθμός προστασίας | IP43 |
| Διαστάσεις | 330 × 187 × 157 mm |
| Θερμοκρασία | −20 έως +55 °C |
| Μέγ. φύλλο | 4 m · έως 800 kg |
Αξεσουάρ (πωλούνται χωριστά)
- LEVA008A00 βραχίονας για C έως 450 mm
- SBLEXT απασφάλιση με συρματόσχοινο
- ELS-C ηλεκτρική κλειδαριά 12 V
- Φωτοκύτταρα και φάρος
Τα όρια της Key Automation προϋποθέτουν πόρτα σε καλή κατάσταση, ζυγισμένη και με ομαλή κίνηση. Σε σημείο με αέρα προτείνεται ηλεκτρική κλειδαριά ELS-C 12 V, που όταν φυσάει είναι σχεδόν απαραίτητη.
Χαρακτηριστικά
| Τάση | 230V |
| Μέγ. μήκος/φύλλο | Έως 5m |
Ερωτήσεις
- Δεξί ή αριστερό: ποιο χρειάζομαι;
- Ένα για κάθε φύλλο, όπως το βλέπετε από μέσα. Αυτό είναι το δεξί (DX)· για δίφυλλη πόρτα χρειάζεστε και το SN50SX.
- Περιλαμβάνει πίνακα και τηλεχειριστήρια;
- Όχι, πωλείται μόνο το μοτέρ. Ο πίνακας CT202, ο δέκτης RX4K, τα τηλεχειριστήρια, τα φωτοκύτταρα και ο φάρος πωλούνται χωριστά.
- Για πόσο μεγάλη πόρτα είναι;
- Για φύλλα έως 4 m. Το επιτρεπτό βάρος είναι έως 800 kg σε φύλλο 2 m και μειώνεται όσο μεγαλώνει το φύλλο, σύμφωνα με το διάγραμμα της Key.
- Κάνει για φαρδιά κολώνα;
- Με τον τυπικό βραχίονα για κολώνα έως 300 mm, με τον βραχίονα LEVA008A00 έως 450 mm. Χρειάζεται ελεύθερος τοίχος 500 mm πίσω από το μοτέρ (600 mm με LEVA008A00).
- Κάνει για σημείο με πολύ αέρα;
- Η Key προτείνει μοτέρ 230 Vac για περιοχές με αέρα και ο CT202 έχει λειτουργία αέρα έως 300 s. Η πόρτα πρέπει να είναι γερή και ζυγισμένη και προτείνεται ηλεκτρική κλειδαριά ELS-C 12 V.
- Λειτουργεί όταν κόβεται το ρεύμα;
- Τα μοτέρ 230 Vac δεν δουλεύουν με μπαταρία. Σε διακοπή ρεύματος το MEWA απασφαλίζεται εύκολα, και από έξω, και η πόρτα ανοίγει με το χέρι.
- Τι εγγύηση έχει;
- Το MEWA SN50DX συνοδεύεται από εγγύηση 5 χρόνια από την Key Automation.
