Ενδοδαπέδιο μοτέρ UND24 FAST 24 Vdc για ανοιγόμενες πόρτες έως 3 m και 300 kg: αόρατο, στεγανό IP67, με απασφάλιση από μέσα και από έξω.
- IP67
- Στεγανότητα
- 24 Vdc
- Τάση
- 300 kg
- Μέγ. βάρος
Τιμή χονδρικής για συνεργάτες.
Κωδικός προϊόντος
Εγγύηση: 5 χρόνια
Αρχεία
Προτεινόμενα Αξεσουάρ
Ο αυτοματισμός που δεν φαίνεται
Τα UNDER μπαίνουν σε κουτί θεμελίωσης κάτω από τον μεντεσέ, οπότε η πόρτα και οι κολώνες μένουν όπως είναι, χωρίς μπράτσα σε κοινή θέα. Είναι στεγανά IP67, με γρανάζια από μπρούντζο και σκληρυμένο ατσάλι και απασφάλιση από μέσα και από έξω με ειδικό μεταλλικό κλειδί. Το UND24 FAST ανοίγει τα 90° σε 10 δευτερόλεπτα χωρίς τη φάση επιβράδυνσης, ιδανικό για πόρτες πεζών· έχει encoder, τερματικούς και 60 κύκλους την ώρα.
Πώς μπαίνει στο έδαφος
Για κάθε φύλλο χρειάζεται ένα κουτί θεμελίωσης 403 × 327,5 mm, βάθους 164 mm: το CF3SB με τον μοχλό απασφάλισης SB3 ή το ανοξείδωτο CI3. Μπαίνει στο μπετόν αλφαδιασμένο, με τον πείρο στον άξονα του μεντεσέ, σωλήνα για τα καλώδια και αποχέτευση για το νερό. Η πόρτα θέλει κεντρικό και πλευρικά στοπ· για άνοιγμα πάνω από 100° υπάρχει το κιτ OP100.
Πόσο βαριά πόρτα, και τι γίνεται με τον αέρα
Με φύλλο έως 1,58 m το όριο είναι 300 kg και πέφτει στα 162 kg στα 3 m, κατά το διάγραμμα της Key. Σε σημείο με αέρα η πόρτα πρέπει να είναι γερή και καλά ζυγισμένη και προτείνεται ηλεκτρική κλειδαριά ELS-C 12 V, που όταν φυσάει είναι σχεδόν απαραίτητη. Η Key ζητά ευαίσθητο άκρο σε όλα τα σημεία σύνθλιψης.
Πίνακας 14AB2F και φωτισμός κήπου
Ο πίνακας 14AB2F ελέγχει τα δύο μοτέρ με επιβράδυνση και ανίχνευση εμποδίου με αναστροφή. Λειτουργεί και ως πίνακας φωτισμού κήπου: ανάβει έως 20 φωτιστικά LED της Key στο σούρουπο με τον φάρο ECLIPSE, από το 4ο κανάλι του τηλεχειριστηρίου ή από το κινητό με KubeSmart και KUBEW. Με εφεδρική μπαταρία KBP η πόρτα δουλεύει και χωρίς ρεύμα.
Τι χρειάζεστε για πλήρη αυτοματισμό
Το UND24 FAST πωλείται ως μεμονωμένο μοτέρ. Για δίφυλλη πόρτα χρειάζεστε δύο μοτέρ, δύο κουτιά θεμελίωσης (το CF3SB με τον μοχλό απασφάλισης SB3 ή το ανοξείδωτο CI3), τον πίνακα 14AB2F, τον δέκτη RX4K και τηλεχειριστήρια, όπως τα αδιάβροχα SUB44R. Για ασφάλεια προσθέστε φωτοκύτταρα και φάρο.
Τεχνική περιγραφή

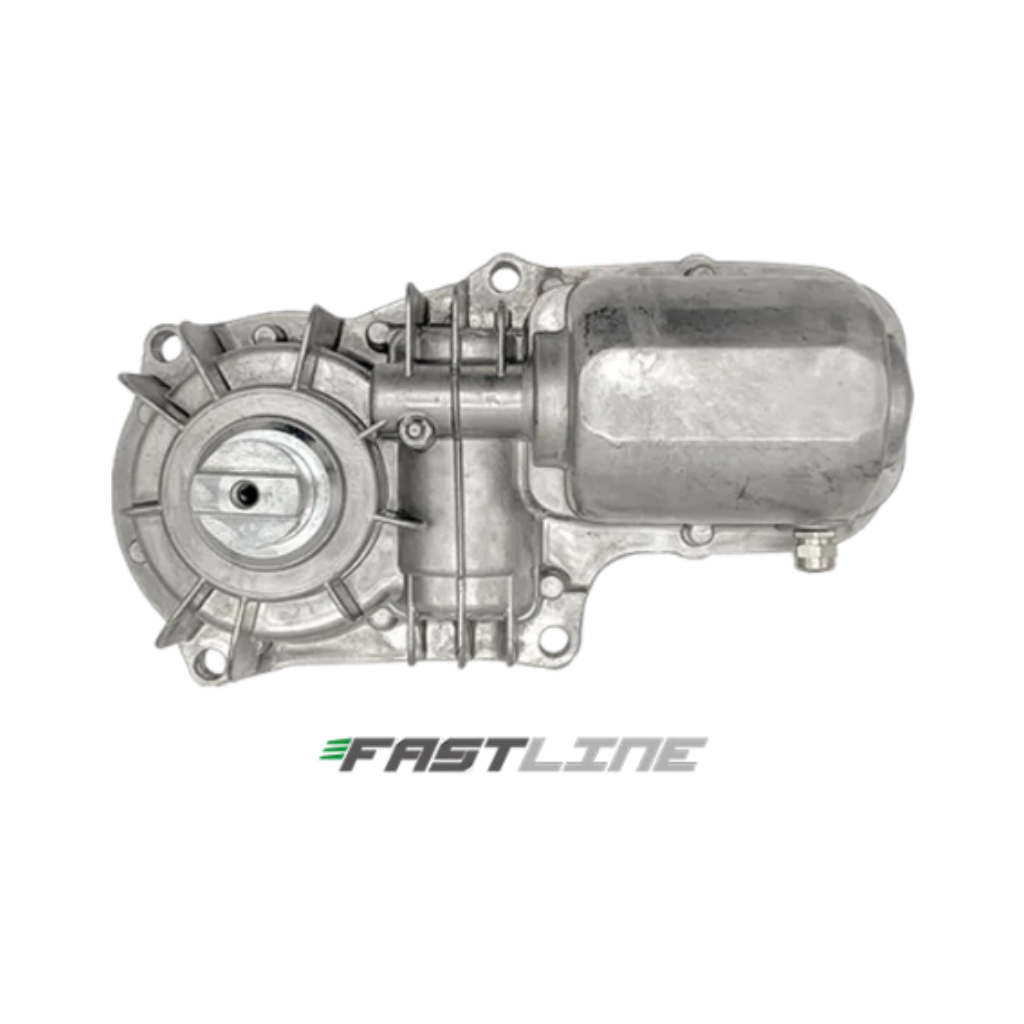

KEY AUTOMATION UND24 FAST: μοτέρ 24 Vdc για πόρτες πεζών
Γρήγορο ενδοδαπέδιο μοτέρ 24 Vdc με encoder για πόρτες πεζών και ανοιγόμενες πόρτες με φύλλο έως 3 m και 300 kg: 90° σε 10 s χωρίς τη φάση επιβράδυνσης, τερματικοί στο άνοιγμα και στο κλείσιμο, 60 κύκλοι την ώρα. Στεγανό IP67, μέσα σε κουτί θεμελίωσης κάτω από τον μεντεσέ.
Τι χρειάζεται για δίφυλλη πόρτα
- 2 μοτέρ UND24 FAST (πωλείται ανά τεμάχιο)
- 2 κουτιά θεμελίωσης: CF3SB + μοχλός SB3, ή ανοξείδωτο CI3
- Πίνακας ελέγχου 14AB2F για δύο μοτέρ 24 Vdc
- Δέκτης RX4K και τηλεχειριστήρια, π.χ. SUB44R
- Για ασφάλεια: φωτοκύτταρα και φάρος
Βασικά χαρακτηριστικά
- FAST: 90° σε 10 s: Χωρίς τη φάση επιβράδυνσης· ιδανικό για πόρτες πεζών.
- Φύλλα έως 3 m, έως 300 kg: Ροπή 130 Nm, 60 κύκλοι/ώρα.
- Encoder και τερματικοί: Τερματικοί διακόπτες στο άνοιγμα και στο κλείσιμο.
- Αόρατο μέσα στο έδαφος: Μπαίνει σε κουτί θεμελίωσης κάτω από τον μεντεσέ· πόρτα και κολώνα μένουν καθαρές.
- Μπρούντζινα και ατσάλινα γρανάζια: Από μπρούντζο και σκληρυμένο ατσάλι, για μέγιστη αξιοπιστία.
- Στεγανό IP67: Φτιαγμένο να δουλεύει μέσα στο έδαφος, από −20 έως +55 °C.
- Απασφάλιση από μέσα και από έξω: Με ειδικό μεταλλικό κλειδί, για χειροκίνητο άνοιγμα σε διακοπή ρεύματος.
Τοποθέτηση
- Ένα κουτί θεμελίωσης ανά φύλλο (πωλείται χωριστά): CF3SB με μοχλό απασφάλισης SB3, ή ανοξείδωτο CI3 με SB3
- Κουτί 403 × 327,5 mm, βάθος 164 mm, στο μπετόν και αλφαδιασμένο, με τον πείρο στον άξονα του μεντεσέ· σωλήνας για τα καλώδια και αποχέτευση νερού
- Το φύλλο συγκολλάται στον μοχλό απασφάλισης· η πόρτα θέλει κεντρικό και πλευρικά μηχανικά στοπ
- Για άνοιγμα πάνω από 100°: κιτ OP100 (φύλλο έως 3 m)
- Ευαίσθητο άκρο σε όλα τα σημεία σύνθλιψης (EN 13241-1)

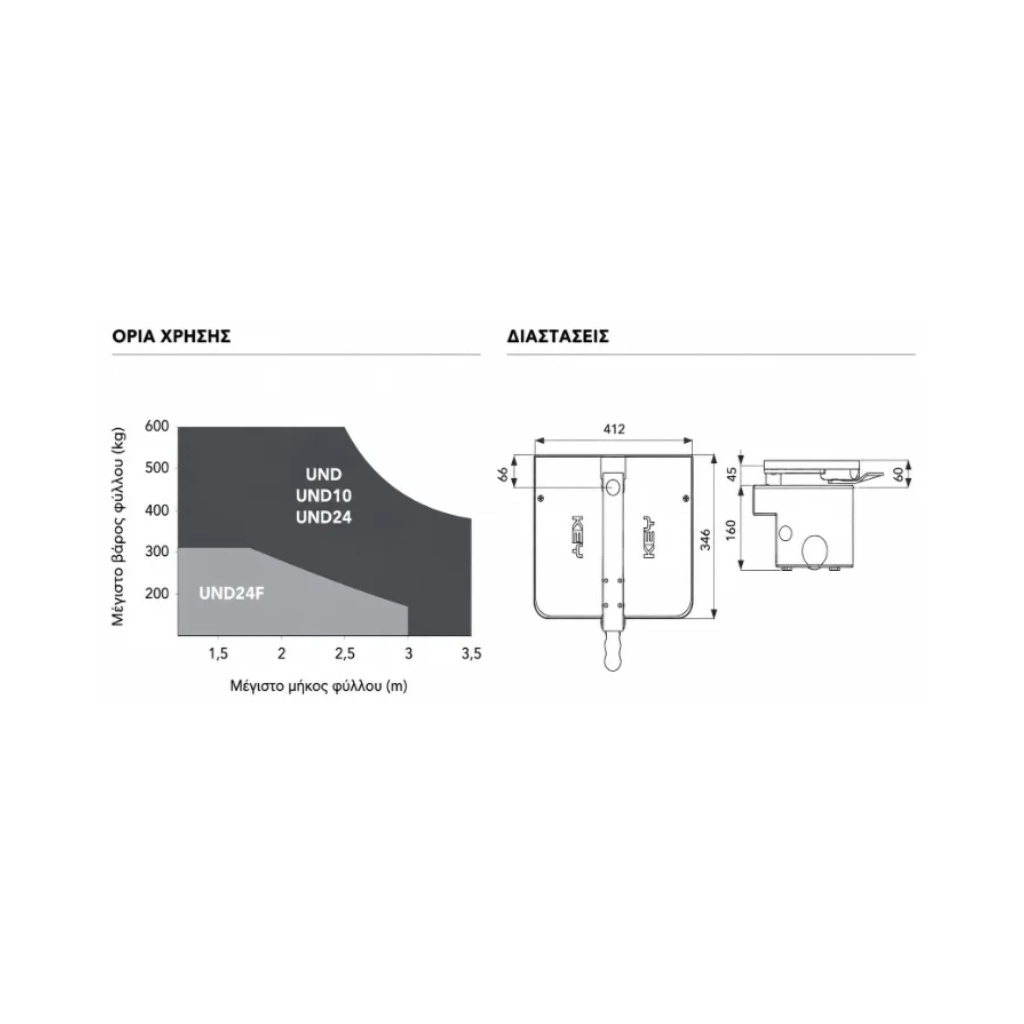

Όριο βάρους ανά μήκος φύλλου (διάγραμμα Key)
| 1,58 m | 300 kg |
| 1,8 m | 273 kg |
| 2,2 m | 224 kg |
| 2,6 m | 181 kg |
| 3 m | 162 kg |
| 3 m | 162 kg |
Πίνακας ελέγχου 14AB2F (πωλείται χωριστά)
- Night Light System: έως 20 φωτιστικά LED της Key, αυτόματα στο σούρουπο με τον φάρο ECLIPSE, από το 4ο κανάλι του τηλεχειριστηρίου ή από το κινητό (KubeSmart + KUBEW)
- Αμπερομετρική ανίχνευση εμποδίου με αναστροφή, τυπική ή ρυθμιζόμενη επιβράδυνση στο άνοιγμα και το κλείσιμο
- Ξεχωριστές είσοδοι ΑΝΟΙΓΜΑ, STOP, ΚΛΕΙΣΙΜΟ και βήμα-βήμα / μερικό, προγραμματιζόμενο αυτόματο κλείσιμο
- Ευαίσθητο άκρο 8,2 kΩ, 2 ζεύγη φωτοκυττάρων, έξοδοι φάρου, φωτός, ανοιχτής πόρτας και ηλεκτρικής κλειδαριάς
- Βυσματωτός δέκτης RX4K 4 καναλιών, προαιρετική εφεδρική μπαταρία
- Ρύθμιση με τον προγραμματιστή DYL ή το ασύρματο KUBEPROW (πωλούνται χωριστά)
Τεχνικά στοιχεία
| Τάση μοτέρ | 24 Vdc, με encoder |
| Ροπή | 130 Nm |
| Χρόνος 90° | 10–15 s |
| Κύκλοι / ώρα | 60 |
| Ρεύμα / ισχύς | 5 A / 120 W |
| Βαθμός προστασίας | IP67 |
| Θερμοκρασία | −20 έως +55 °C |
| Τερματικοί | Άνοιγμα και κλείσιμο |
| Μέγ. φύλλο | 3 m · έως 300 kg |
Αξεσουάρ (πωλούνται χωριστά)
- Κουτί θεμελίωσης CF3SB + μοχλός SB3, ή CI3
- OP100 για άνοιγμα πάνω από 100°
- Φωτοκύτταρα, φάρος ECLIPSE, KUBEW
- KBP εφεδρική μπαταρία · ELS-C κλειδαριά
Τα όρια της Key Automation προϋποθέτουν πόρτα σε καλή κατάσταση, ζυγισμένη και με ομαλή κίνηση· σχήμα, ύψος της πόρτας και αέρας τα μειώνουν. Σε σημείο με αέρα προτείνεται ηλεκτρική κλειδαριά ELS-C 12 V, που όταν φυσάει είναι σχεδόν απαραίτητη.
Χαρακτηριστικά
| Τάση | 24V |
| Μέγ. μήκος/φύλλο | 2m - 3.5m |
| Μέγιστο βάρος φύλλου | 300 kg |
| Μέγιστο μήκος φύλλου | 3 m |
| Ροπή | 130 Nm |
| Χρόνος ανοίγματος 90° | 10-15 s |
| Κύκλοι ανά ώρα | 60 (στους 20 °C) |
| Κύκλος λειτουργίας | 50 % |
| Πίνακας ελέγχου | 14AB2F |
| Ονομαστική ισχύς | 120 W |
| Τάση τροφοδοσίας | 24 Vdc |
| Ονομαστικό ρεύμα | 5 A |
| Βαθμός στεγανότητας | IP67 |
| Κλάση μόνωσης | III |
| Θερμοκρασία λειτουργίας | -20 έως +55 °C |
| Διαστάσεις (Π × Β × Υ) | 412 × 160 × 346 mm |
| Διαστάσεις συσκευασίας (Π × Β × Υ) | 190 × 350 × 155 mm |
| Βάρος με συσκευασία | 10,1 kg |
| Όγκος συσκευασίας | 0,01031 m³ |
| Τεμάχια ανά κιβώτιο | 9 |
Ερωτήσεις
- Πόσα μοτέρ χρειάζομαι;
- Ένα για κάθε φύλλο. Για δίφυλλη πόρτα χρειάζεστε δύο UND24 FAST, έναν πίνακα 14AB2F για δύο μοτέρ και δύο κουτιά θεμελίωσης.
- Περιλαμβάνει πίνακα, κουτί και τηλεχειριστήρια;
- Όχι, πωλείται μόνο το μοτέρ. Πίνακας 14AB2F, δέκτης RX4K, κουτί θεμελίωσης (CF3SB με SB3 ή CI3) και τηλεχειριστήρια πωλούνται χωριστά.
- Για πόσο μεγάλη πόρτα είναι;
- Για φύλλα έως 3 m. Με φύλλο έως 1,58 m σηκώνει 300 kg, με φύλλο 3 m έως 162 kg (διάγραμμα Key).
- Πόσο ανοίγει η πόρτα;
- Για άνοιγμα πάνω από 100° η Key δίνει το κιτ OP100, που μπαίνει μέσα στο κουτί θεμελίωσης, για φύλλο έως 3 m.
- Λειτουργεί όταν κόβεται το ρεύμα;
- Με την προαιρετική μπαταρία KBP του πίνακα ναι. Χωρίς μπαταρία το μοτέρ απασφαλίζεται με το μεταλλικό κλειδί, από μέσα ή από έξω, και η πόρτα ανοίγει με το χέρι.
- Τι κάνω αν φυσάει πολύ εκεί που είναι η πόρτα;
- Η πόρτα πρέπει να είναι γερή και καλά ζυγισμένη και προτείνεται ηλεκτρική κλειδαριά ELS-C 12 V, σχεδόν απαραίτητη όταν φυσάει. Για πολύ εκτεθειμένα σημεία η Key προτείνει μοτέρ 230 Vac.
- Ποια φωτιστικά κήπου ανάβει ο πίνακας;
- Έως 20 φωτιστικά LED 24 V της Key, π.χ. STIK και ST60. Ανάβουν στο σούρουπο με τον φάρο ECLIPSE, από το 4ο κανάλι του τηλεχειριστηρίου ή από το κινητό με KUBEW. Φωτιστικά, ECLIPSE και KUBEW πωλούνται χωριστά.
- Τι εγγύηση έχει;
- Το UND24 FAST συνοδεύεται από εγγύηση 5 χρόνια από την Key Automation.
