Επίσημος Αντιπρόσωπος KEY AutomationUND2
Basic Kit
Κιτ ενδοδαπέδιων για δίφυλλη ανοιγόμενη πόρτα έως 3,5 m και 600 kg: δύο UND 230 Vac μέσα στο έδαφος, πίνακας CT202 με λειτουργία αέρα, RX4K και 2 SUB44R.
- IP67
- Στεγανότητα
- 230 Vac
- Τάση
- 600 kg
- Μέγ. βάρος
Τιμή χονδρικής για συνεργάτες.
Κωδικός προϊόντος
Εγγύηση: 5 χρόνια
Αρχεία
Προτεινόμενα Αξεσουάρ
Ο αυτοματισμός που δεν φαίνεται
Τα UNDER μπαίνουν σε κουτί θεμελίωσης κάτω από τον μεντεσέ, οπότε η πόρτα και οι κολώνες μένουν όπως είναι, χωρίς μπράτσα σε κοινή θέα. Είναι στεγανά IP67, με γρανάζια από μπρούντζο και σκληρυμένο ατσάλι και απασφάλιση από μέσα και από έξω με ειδικό μεταλλικό κλειδί. Τα UND είναι 230 Vac με ροπή 300 Nm, θερμική προστασία 150 °C και μηχανικά στοπ ακριβείας· η Key προτείνει 230 Vac όπου φυσάει.
Πώς μπαίνει στο έδαφος

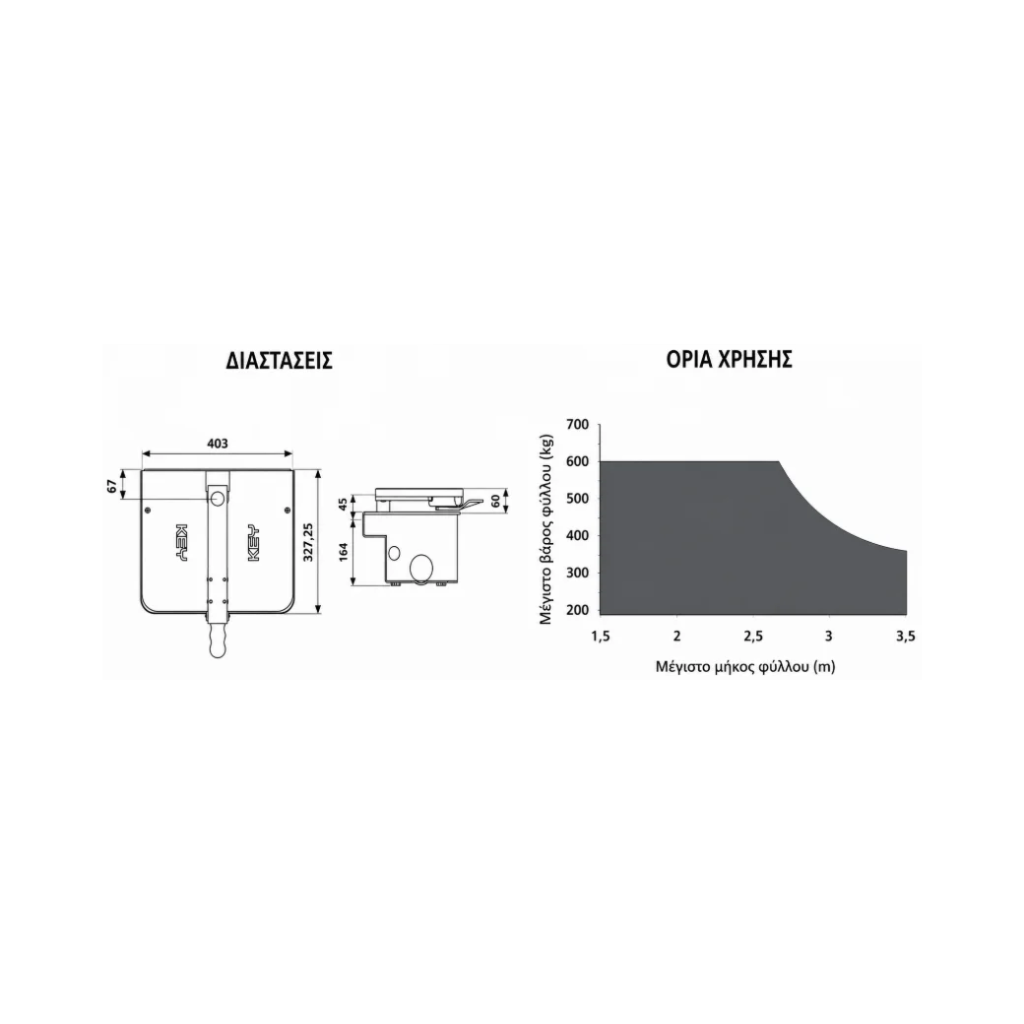

Για κάθε φύλλο χρειάζεται ένα κουτί θεμελίωσης 403 × 327,5 mm, βάθους 164 mm: το CF3SB με τον μοχλό απασφάλισης SB3 ή το ανοξείδωτο CI3. Μπαίνει στο μπετόν αλφαδιασμένο, με τον πείρο στον άξονα του μεντεσέ, σωλήνα για τα καλώδια και αποχέτευση για το νερό. Η πόρτα θέλει κεντρικό και πλευρικά στοπ· για άνοιγμα πάνω από 100° υπάρχει το κιτ OP100.
Πόσο βαριά πόρτα, και τι γίνεται με τον αέρα
Με φύλλο έως 2,5 m το όριο είναι 600 kg και πέφτει στα 338 kg στα 3,5 m, κατά το διάγραμμα της Key. Η Key προτείνει μοτέρ 230 Vac για σημεία με αέρα· και πάλι η πόρτα πρέπει να είναι γερή και ζυγισμένη, με ηλεκτρική κλειδαριά ELS-C 12 V. Η Key ζητά ευαίσθητο άκρο σε όλα τα σημεία σύνθλιψης.
Πίνακας CT202 με λειτουργία αέρα
Τα δύο μοτέρ ελέγχονται από τον πίνακα CT202 με δέκτη RX4K. Η λειτουργία αέρα (ASL) παρατείνει τον χρόνο λειτουργίας έως 300 s, χρήσιμη σε σημεία με δυνατό αέρα. Ο CT202 έχει ανίχνευση εμποδίου με αισθητήρα ρεύματος, επιβράδυνση στο άνοιγμα και το κλείσιμο, μερικό άνοιγμα και έξοδο ηλεκτρικής κλειδαριάς με ρυθμιζόμενο χρόνο.
Στο κιτ: πίνακας, δέκτης και 2 SUB44R

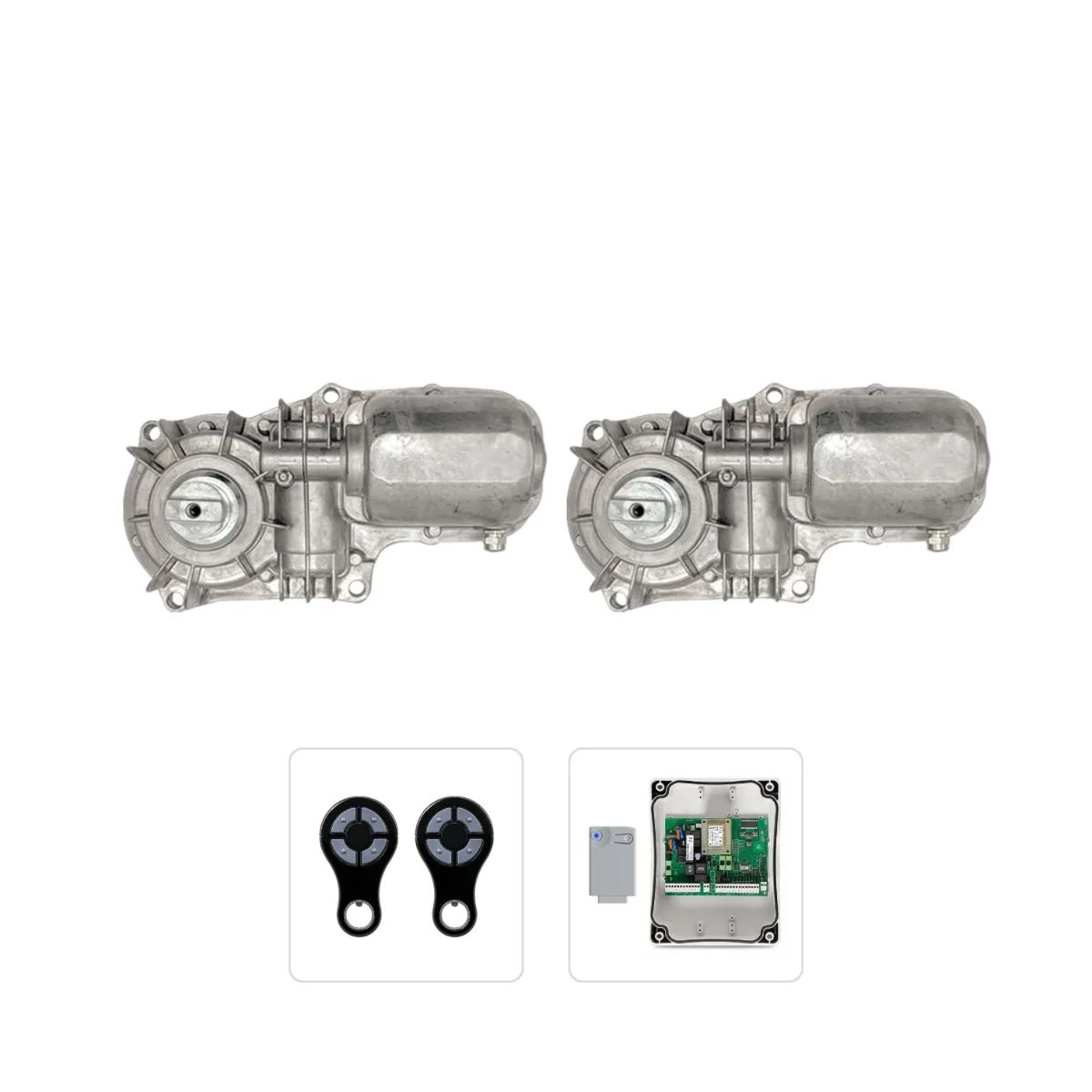

Στη συσκευασία υπάρχουν δύο μοτέρ UND, ο πίνακας CT202, ο δέκτης RX4K και 2 μαύρα τηλεχειριστήρια SUB44R, αδιάβροχα IP67 με κυλιόμενο κωδικό XR και εμβέλεια έως 100 m. Τα κουτιά θεμελίωσης, φωτοκύτταρα και φάρος πωλούνται χωριστά, ώστε να πάρετε ακριβώς ό,τι χρειάζεται η πόρτα σας.
Στο kit
Τεχνική περιγραφή
KEY AUTOMATION UND2: δίφυλλο kit 230 Vac
Κιτ με δύο ενδοδαπέδια μοτέρ UND 230 Vac για δίφυλλες ανοιγόμενες πόρτες με φύλλα έως 3,5 m και 600 kg. Ο αυτοματισμός μένει κάτω από το έδαφος, σε κουτί θεμελίωσης στον μεντεσέ: στεγανός IP67, ροπή 300 Nm, γρανάζια από μπρούντζο και σκληρυμένο ατσάλι, απασφάλιση από μέσα και από έξω με μεταλλικό κλειδί.
Στη συσκευασία
- 2 μοτέρ UND (230 Vac, καλώδιο 1,5 m)
- Πίνακας ελέγχου CT202
- Δέκτης RX4K
- 2 τηλεχειριστήρια SUB44R μαύρα, αδιάβροχα IP67
- Κουτιά θεμελίωσης, φωτοκύτταρα, φάρος, WiFi και μπαταρία πωλούνται χωριστά.
Βασικά χαρακτηριστικά
- Kit για δίφυλλη πόρτα: 2 μοτέρ UND, πίνακας CT202, δέκτης RX4K και 2 τηλεχειριστήρια SUB44R (μαύρα, αδιάβροχα IP67).
- Φύλλα έως 3,5 m, έως 600 kg: Ροπή 300 Nm, θερμική προστασία 150 °C.
- Αόρατο μέσα στο έδαφος: Μπαίνει σε κουτί θεμελίωσης κάτω από τον μεντεσέ· πόρτα και κολώνα μένουν καθαρές.
- Μπρούντζινα και ατσάλινα γρανάζια: Από μπρούντζο και σκληρυμένο ατσάλι, για μέγιστη αξιοπιστία.
- Στεγανό IP67: Φτιαγμένο να δουλεύει μέσα στο έδαφος, από −20 έως +55 °C.
- Λειτουργία αέρα (CT202): Παράταση του χρόνου λειτουργίας έως 300 s· η Key προτείνει 230 Vac όπου φυσάει.
- Μηχανικά στοπ ακριβείας: Στο άνοιγμα και στο κλείσιμο, ρυθμίζονται με βίδα.
Τοποθέτηση
- Ένα κουτί θεμελίωσης ανά φύλλο (πωλείται χωριστά): CF3SB με μοχλό απασφάλισης SB3, ή ανοξείδωτο CI3 με SB3
- Κουτί 403 × 327,5 mm, βάθος 164 mm, στο μπετόν και αλφαδιασμένο, με τον πείρο στον άξονα του μεντεσέ· σωλήνας για τα καλώδια και αποχέτευση νερού
- Το φύλλο συγκολλάται στον μοχλό απασφάλισης· η πόρτα θέλει κεντρικό και πλευρικά μηχανικά στοπ
- Για άνοιγμα πάνω από 100°: κιτ OP100 (φύλλο έως 3 m)
- Ευαίσθητο άκρο σε όλα τα σημεία σύνθλιψης (EN 13241-1)
Όριο βάρους ανά μήκος φύλλου (διάγραμμα Key)
| 2,5 m | 600 kg |
| 2,7 m | 502 kg |
| 2,9 m | 435 kg |
| 3,1 m | 390 kg |
| 3,3 m | 356 kg |
| 3,5 m | 338 kg |
| 3,5 m | 338 kg |
Πίνακας ελέγχου CT202
- Λειτουργία αέρα ASL: παράταση του χρόνου λειτουργίας έως 300 s, για σημεία με δυνατό αέρα
- Ανίχνευση εμποδίου με αισθητήρα ρεύματος σε κανονική ταχύτητα (ρυθμιζόμενη ευαισθησία), επιβράδυνση στο άνοιγμα και το κλείσιμο
- Ξεχωριστές είσοδοι ΑΝΟΙΓΜΑ, ΚΛΕΙΣΙΜΟ, βήμα-βήμα και μερικό άνοιγμα
- Ευαίσθητο άκρο 8,2 kΩ, STOP, 2 ζεύγη φωτοκυττάρων, προαιρετικό phototest
- Έξοδοι φάρου (σταθερός ή αναλαμπή), φωτός ή ένδειξης ανοιχτής πόρτας, ηλεκτρικής κλειδαριάς με ρυθμιζόμενο χρόνο
- Οθόνη 3 ψηφίων, βυσματωτός δέκτης RX4K 4 καναλιών, κουτί IP54
Τεχνικά στοιχεία
| Τάση μοτέρ | 230 Vac, 50/60 Hz |
| Ροπή | 300 Nm |
| Χρόνος 90° | 20 s |
| Κύκλοι / ώρα | 20 |
| Ρεύμα / ισχύς | 1 A / 230 W |
| Πυκνωτής | 10 µF |
| Θερμική προστασία | 150 °C |
| Βαθμός προστασίας | IP67 |
| Θερμοκρασία | −20 έως +55 °C |
| Καλώδιο | 1,5 m |
| Μέγ. φύλλο | 3,5 m · έως 600 kg |
Αξεσουάρ (πωλούνται χωριστά)
- Κουτί θεμελίωσης CF3SB + μοχλός SB3, ή CI3
- OP100 για άνοιγμα πάνω από 100°
- Φωτοκύτταρα FT23 / FT33 και φάρος
- ELS-C ηλεκτρική κλειδαριά 12 V
Τα όρια της Key Automation προϋποθέτουν πόρτα σε καλή κατάσταση, ζυγισμένη και με ομαλή κίνηση· σχήμα, ύψος της πόρτας και αέρας τα μειώνουν. Σε σημείο με αέρα προτείνεται ηλεκτρική κλειδαριά ELS-C 12 V, που όταν φυσάει είναι σχεδόν απαραίτητη.
Χαρακτηριστικά
| Τάση | 230V |
| Μέγ. μήκος/φύλλο | 2m - 3.5m |
| Μέγιστο βάρος φύλλου | 600 kg |
| Μέγιστο μήκος φύλλου | 3,5 m |
| Ροπή | 300 Nm |
| Χρόνος ανοίγματος 90° | 20 s |
| Κύκλοι ανά ώρα | 20 (στους 20 °C) |
| Κύκλος λειτουργίας | 30 % |
| Πίνακας ελέγχου | CT202 |
| Ονομαστική ισχύς | 230 W |
| Τάση τροφοδοσίας | 230 Vac |
| Συχνότητα δικτύου | 50/60 Hz |
| Ονομαστικό ρεύμα | 1 A |
| Θερμική προστασία | 150 °C |
| Βαθμός στεγανότητας | IP67 |
| Κλάση μόνωσης | I |
| Θερμοκρασία λειτουργίας | -20 έως +55 °C |
| Διαστάσεις (Π × Β × Υ) | 412 × 160 × 346 mm |
| Διαστάσεις συσκευασίας (Π × Β × Υ) | 240 × 1015 × 220 mm |
| Βάρος με συσκευασία | 26,5 kg |
| Όγκος συσκευασίας | 0,05359 m³ |
Ερωτήσεις
- Τι περιλαμβάνει το κιτ UND2;
- Δύο μοτέρ UND 230 Vac, τον πίνακα CT202, τον δέκτη RX4K και 2 μαύρα τηλεχειριστήρια SUB44R. Κουτιά θεμελίωσης, φωτοκύτταρα και φάρος πωλούνται χωριστά.
- Περιλαμβάνει κουτιά θεμελίωσης;
- Όχι. Για κάθε φύλλο χρειάζεται ένα κουτί: το CF3SB με τον μοχλό απασφάλισης SB3 ή το ανοξείδωτο CI3, που έχει ήδη τον μοχλό. Πωλούνται χωριστά.
- Για πόσο μεγάλη πόρτα είναι;
- Για φύλλα έως 3,5 m. Με φύλλο έως 2,5 m σηκώνει 600 kg, με φύλλο 3,5 m έως 338 kg, κατά το διάγραμμα της Key.
- Πόσο ανοίγει η πόρτα;
- Για άνοιγμα πάνω από 100° η Key δίνει το κιτ OP100, που μπαίνει μέσα στο κουτί θεμελίωσης, για φύλλο έως 3 m.
- Λειτουργεί όταν κόβεται το ρεύμα;
- Τα μοτέρ 230 Vac δεν δουλεύουν με μπαταρία. Σε διακοπή ρεύματος απασφαλίζονται με το μεταλλικό κλειδί, από μέσα ή από έξω, και η πόρτα ανοίγει με το χέρι.
- Κάνει για σημείο με πολύ αέρα;
- Η Key προτείνει μοτέρ 230 Vac για περιοχές με αέρα και ο CT202 έχει λειτουργία αέρα έως 300 s. Η πόρτα πρέπει να είναι γερή και ζυγισμένη και προτείνεται ηλεκτρική κλειδαριά ELS-C 12 V.
- Μπορώ να έχω σε ένα τηλεχειριστήριο και άλλες πόρτες;
- Ναι, με το πολυαντιγραφικό SUB84C: κάθε κανάλι αντιγράφει τηλεχειριστήριο άλλης εταιρείας, π.χ. Nice, BFT, CAME και Key, χωρίς επιπλέον δέκτη. Ρωτήστε μας για τη συμβατότητα του δικού σας.
- Τι εγγύηση έχει;
- Το κιτ UND2 συνοδεύεται από εγγύηση 5 χρόνια από την Key Automation.
