Για πόσο βαριά πόρτα είναι το TURBO S TUS90;

Για συρόμενες πόρτες έως 900 kg, με ροπή 29 Nm (≈ 810 N) και 9,6 m/min. Η Key ανέβασε τα όρια του TURBO S 230 V από 500 σε 600 kg και από 800 σε 900 kg.

Τι περιλαμβάνει το κιτ;

Το μοτέρ TURBO S TUS90, τον πίνακα CT1RS με ενσωματωμένο δέκτη και 2 τηλεχειριστήρια PLAY4. Κρεμαγιέρα, φωτοκύτταρα και φάρος πωλούνται χωριστά.

Τι κρεμαγιέρα χρειάζομαι;

Γαλβανιζέ κρεμαγιέρα M4 CREM-8 ή CREM-12, αφού η νάιλον RN800 είναι για πόρτες έως 800 kg. Η πλάκα μπαίνει 32 mm από την πόρτα με CREM-8 και 36 mm με CREM-12, με διάκενο 2 mm πάνω από το γρανάζι.

Μπαίνει στη θέση του Nice Robus ή του Came BX;

Ναι. Οι τρύπες του TURBO S ταιριάζουν στις πλάκες Nice Robus 600/1000 και Came BX χωρίς εξαρτήματα, του Faac 746 με το STAF097A00 και του Key TURBO με ανύψωση 3 mm.

Λειτουργεί όταν κόβεται το ρεύμα;

Τα μοτέρ 230 Vac δεν δουλεύουν με μπαταρία. Σε διακοπή ρεύματος γυρίζετε το κλειδί 90° αριστερόστροφα και τη λαβή κάθετα στο μοτέρ, και η πόρτα ανοίγει με το χέρι.

Πόσες κινήσεις την ώρα αντέχει;

Έως 20 κύκλους την ώρα στους 20 °C, με πρότυπο φύλλο 4 m και 200 kg. Σε μεγαλύτερο φύλλο οι κύκλοι μειώνονται αναλογικά, πάνω από 20 °C κατά 15% ανά 5 °C και με πόρτα στο μέγιστο βάρος κατά 50%.

24 V ή 230 V για μοτέρ συρόμενης;

Τα 24 Vdc της Key (TURBO S 24 V, SUN, STORM) έχουν τον πίνακα μέσα στο μοτέρ και δέχονται εφεδρική μπαταρία για διακοπή ρεύματος. Τα 230 Vac, όπως το TUS90, δουλεύουν απευθείας στο δίκτυο, με θερμική προστασία 150 °C.

Τι εγγύηση έχει;

Το κιτ TURBO S TUS90 συνοδεύεται από εγγύηση 5 χρόνια από την Key Automation.

KEY AUTOMATION TURBO S TUS90 + CT1RS: Χαρακτηριστικά

KEY AUTOMATION TURBO S TUS90 + CT1RS: Πώς μπαίνει στη συρόμενη πόρτα

KEY AUTOMATION TURBO S TUS90 + CT1RS: Τεχνικά στοιχεία

KEY AUTOMATION TURBO S TUS90 + CT1RS: Ποιο μοτέρ συρόμενης;

KEY AUTOMATION TURBO S TUS90 + CT1RS: Πίνακας CT1RS

1 / 11

Επίσημος Αντιπρόσωπος KEY Automation

TUS 900

230V · Basic Kit

Κιτ μοτέρ συρόμενης 230 Vac για πόρτες έως 900 kg: TURBO S TUS90, πίνακας CT1RS με δέκτη και 2 τηλεχειριστήρια PLAY4, έτοιμο για τοποθέτηση.

Kit

900 kg
Μέγ. βάρος: 230 V
Τάση

B2BΕπικοινωνήστε για τιμή

Τιμή χονδρικής για συνεργάτες.

Κωδικός προϊόντος

Εγγύηση: 5 χρόνια

Άμεσα διαθέσιμο

Σύνδεση Γίνε Συνεργάτης

Αρχεία

Προτεινόμενα Αξεσουάρ

PLAY4
KONTR.002
25,07 €

Κιτ συρόμενης 230 V για πόρτα έως 900 kg

Το κιτ συνδυάζει το μοτέρ συρόμενης TURBO S TUS90 230 Vac με τον πίνακα CT1RS και 2 τηλεχειριστήρια PLAY4, για πόρτες έως 900 kg. Ροπή 29 Nm (≈ 810 N), 9,6 m/min, θερμική προστασία 150 °C και μηχανικοί τερματικοί· η Key ανέβασε τα όρια της σειράς από 500 σε 600 kg και από 800 σε 900 kg. Κελύφη από χυτό αλουμίνιο, αθόρυβη μηχανική και καπάκι χωρίς ορατές βίδες.

Πίνακας CT1RS: απλός και πλήρης

Ο CT1RS είναι πίνακας 230 Vac για ένα μοτέρ, σε κουτί IP54, με ενσωματωμένο δέκτη 433,92 MHz. Ρυθμίζεται χωρίς μενού, με διακόπτες DIP, δύο trimmer και LED 3 χρωμάτων: δύναμη μοτέρ με ηλεκτρονικό συμπλέκτη, παύση αυτόματου κλεισίματος 1–125 s, επιβράδυνση, λειτουργία πολυκατοικίας, τεστ φωτοκυττάρων και ευαίσθητο άκρο 8k2. Σβήνει και ένα μόνο τηλεχειριστήριο, χωρίς να χαθούν τα άλλα.

Πώς τοποθετείται στη συρόμενη πόρτα

Η αντιπλάκα στερεώνεται με 2 γερά βύσματα ή πακτώνεται σε μπετόν, με σωλήνα για τα καλώδια, σε απόσταση από την πόρτα 32 mm με CREM-8 ή 36 mm με CREM-12. Το ύψος ρυθμίζεται με 4 βίδες M8x35 και η κρεμαγιέρα μένει 2 mm πάνω από το γρανάζι, ώστε το βάρος να μην πατά στο μοτέρ. Οι τερματικοί σταματούν την πόρτα 30–50 mm πριν από τα στοπ, και η Key ζητά ευαίσθητο άκρο (EN 13241-1).

Στη θέση του παλιού Robus, BX ή 746

Οι τρύπες στερέωσης του TURBO S ταιριάζουν στις πλάκες των Nice Robus 600/1000 και Came BX χωρίς επιπλέον εξαρτήματα και του Faac 746 με το εξάρτημα STAF097A00 της Key. Πάνω σε πλάκα Key TURBO το νέο μοτέρ ανεβαίνει 3 mm με τις βίδες M8x35 του κουτιού, γιατί το γρανάζι του είναι χαμηλότερα. Η πλάκα στο μπετόν μένει· μετά την αλλαγή ελέγχετε το διάκενο 2 mm και τα στοπ.

Στο κιτ: μοτέρ, πίνακας και 2 PLAY4

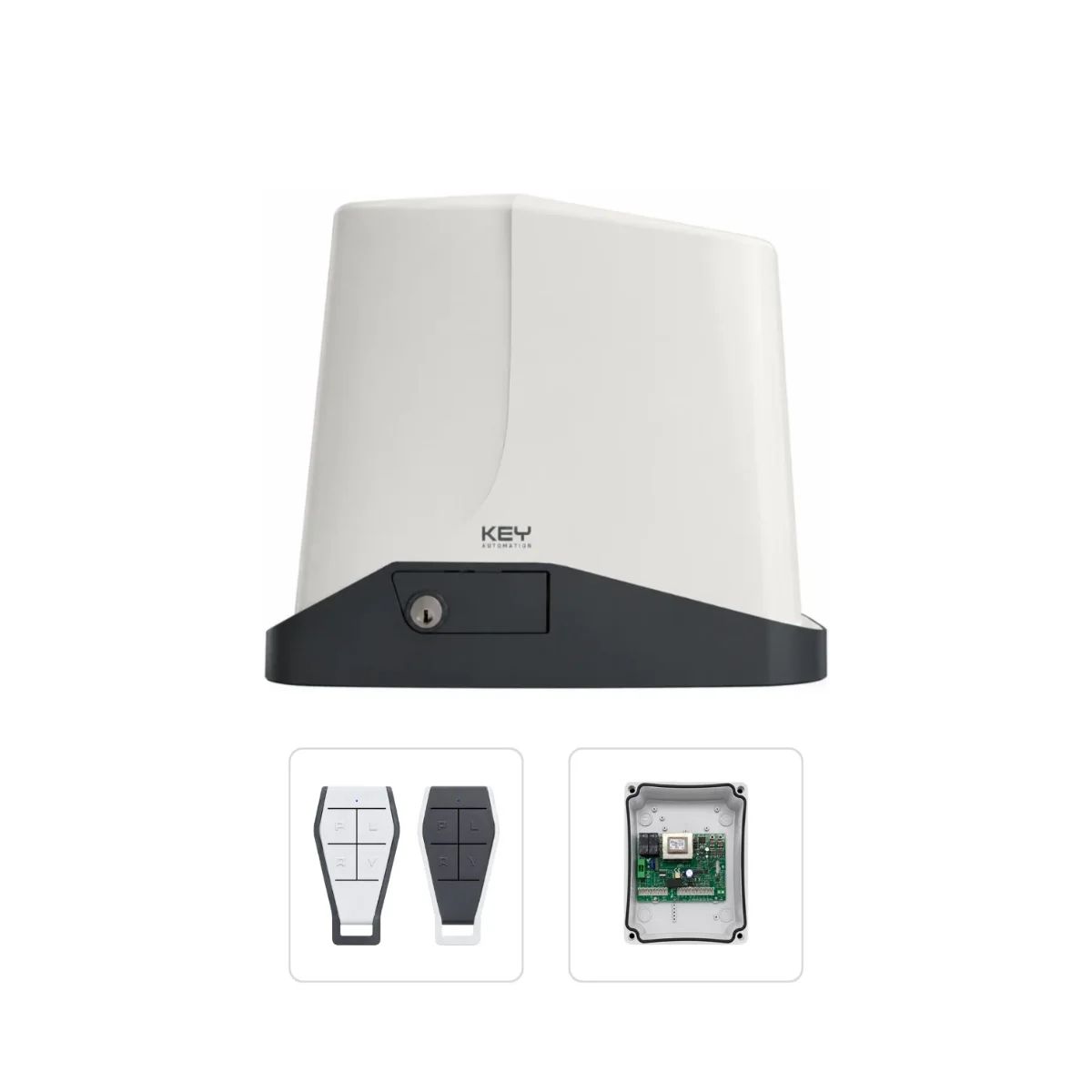

Στη συσκευασία είναι το μοτέρ TURBO S TUS90, ο πίνακας CT1RS με τον δέκτη και 2 τηλεχειριστήρια PLAY4 κυλιόμενου κωδικού. Για την τοποθέτηση χρειάζεστε κρεμαγιέρα M4· τα πέδιλα των τερματικών είναι στη συσκευασία, ενώ φωτοκύτταρα, φάρος και ευαίσθητο άκρο πωλούνται χωριστά.

Στο kit

Τεχνική περιγραφή

KEY AUTOMATION TURBO S TUS90 + CT1RS: kit 230 Vac · πόρτες έως 900 kg

Κιτ μοτέρ συρόμενης 230 Vac για αυλόπορτες και γκαραζόπορτες έως 900 kg: το TURBO S TUS90 με τον πίνακα CT1RS και 2 τηλεχειριστήρια PLAY4. Κελύφη από χυτό αλουμίνιο, μηχανικοί τερματικοί, θερμική προστασία 150 °C και τρύπες για τη θέση των Nice Robus, Came BX, Faac 746 και Key TURBO.

Στη συσκευασία

Μοτέρ TURBO S TUS90 (230 Vac)
Πίνακας ελέγχου CT1RS με ενσωματωμένο δέκτη 433,92 MHz
2 τηλεχειριστήρια PLAY4
Κρεμαγιέρα, φωτοκύτταρα και φάρος πωλούνται χωριστά.

Βασικά χαρακτηριστικά

Kit με πίνακα CT1RS: Μοτέρ TUS90, πίνακας CT1RS με ενσωματωμένο δέκτη και 2 τηλεχειριστήρια PLAY4.
Πόρτες έως 900 kg: 9,6 m/min, ροπή 29 Nm (≈ 810 N), 20 κύκλοι/ώρα, θερμική προστασία 150 °C.
Περισσότερη δύναμη: Η Key ανέβασε τα όρια του TURBO S 230 V: από 500 σε 600 kg και από 800 σε 900 kg.
Πίνακας CT1RS: Ηλεκτρονικός συμπλέκτης, ρύθμιση ροπής με trimmer, τεστ φωτοκυττάρων.
Χωρίς ορατές βίδες: Η συγκράτηση του καπακιού κρύβεται μέσα στον μοχλό απασφάλισης.
Αθόρυβο και στιβαρό: Ελικοειδές γρανάζι από τεχνοπολυμερές με φλάντζα αλουμινίου, κελύφη από χυτό αλουμίνιο.
Στη θέση του παλιού μοτέρ: Τρύπες για Nice Robus 600/1000, Came BX, Faac 746 (με εξάρτημα) και Key TURBO.

Τοποθέτηση

Αντιπλάκα με 2 γερά βύσματα ή πακτωμένη σε μπετόν, με σωλήνα για τα καλώδια
Απόσταση πλάκας από την πόρτα: CREM-8 32 mm, CREM-12 36 mm (RN800 μόνο έως 800 kg)
Ρύθμιση ύψους με 4 βίδες M8x35· διάκενο 2 mm ανάμεσα σε κρεμαγιέρα και γρανάζι
Πέδιλα τερματικών ώστε η πόρτα να σταματά 30–50 mm πριν από τα στοπ ανοίγματος και κλεισίματος (υποχρεωτικά)
Απασφάλιση: κλειδί 90° αριστερόστροφα και λαβή κάθετα στο μοτέρ
Αντικατάσταση: Nice Robus 600/1000 και Came BX χωρίς εξαρτήματα, Faac 746 με STAF097A00, Key TURBO με ανύψωση 3 mm (βίδες M8x35)
Ευαίσθητο άκρο σε όλα τα σημεία σύνθλιψης (EN 13241-1)

Πίνακας ελέγχου CT1RS

Πίνακας 230 Vac για ένα μοτέρ, σε κουτί IP54 200 × 160 × 90 mm, μοτέρ έως 700 W
Ενσωματωμένος δέκτης 433,92 MHz, διαγραφή ενός τηλεχειριστηρίου χωρίς να χαθούν τα άλλα
Ρύθμιση χωρίς μενού: διακόπτες DIP, 2 trimmer, LED 3 χρωμάτων
Ηλεκτρονικός συμπλέκτης: δύναμη μοτέρ με trimmer· επιβράδυνση με εκμάθηση, ταχύτητα επιβράδυνσης χαμηλή ή υψηλή
Αυτόματο κλείσιμο με παύση 1–125 s, λειτουργία πολυκατοικίας, βήμα-βήμα ή άνοιγμα-κλείσιμο
Έξοδος 230 Vac έως 60 W για φάρο ή φως πορείας, έξοδος τεστ φωτοκυττάρων ή λυχνίας
Είσοδος STOP ή ευαίσθητου άκρου 8k2

Τεχνικά στοιχεία

Τροφοδοσία μοτέρ	230 Vac, 50/60 Hz
Ταχύτητα	9,6 m/min
Ροπή	29 Nm (≈ 810 N)
Κύκλοι / ώρα	20 (στους 20 °C)
Ρεύμα / ισχύς	2 A / 450 W
Θερμική προστασία	150 °C
Πίνακας	CT1RS με δέκτη
Τερματικοί	Μηχανικοί
Βαθμός προστασίας	IP44
Θερμοκρασία	−20 έως +55 °C

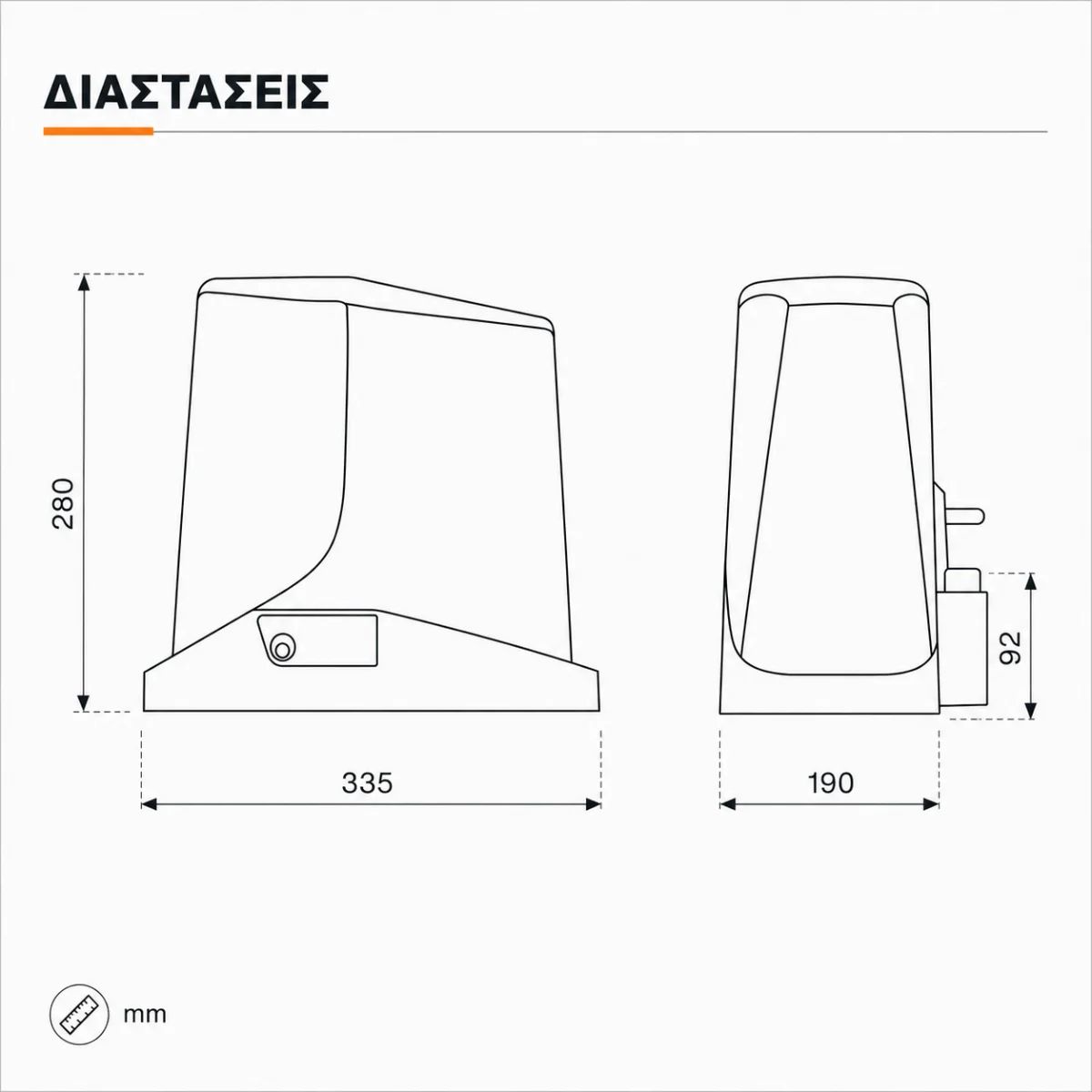

Διαστάσεις	335 × 190 × 280 mm
Μέγ. βάρος πόρτας	900 kg

Αξεσουάρ (πωλούνται χωριστά)

Κρεμαγιέρα CREM-8 / CREM-12 (γαλβανιζέ M4)
Φωτοκύτταρα FT23 / FT33 και φάρος
STAF097A00 για αντικατάσταση Faac 746
Επιπλέον τηλεχειριστήρια PLAY4

Τα όρια της Key Automation προϋποθέτουν πόρτα σε καλή κατάσταση, με ομαλή κύλιση, σε επίπεδο έδαφος και με στοπ στο άνοιγμα και στο κλείσιμο. Η Key ζητά ευαίσθητο άκρο σε όλα τα σημεία σύνθλιψης (EN 13241-1).

Χαρακτηριστικά

Τάση	230V
Ταχύτητα	9.6m/min
Αντίληψη εμποδίου	Όχι
WiFi module	Όχι

Ερωτήσεις

Για πόσο βαριά πόρτα είναι το TURBO S TUS90;: Για συρόμενες πόρτες έως 900 kg, με ροπή 29 Nm (≈ 810 N) και 9,6 m/min. Η Key ανέβασε τα όρια του TURBO S 230 V από 500 σε 600 kg και από 800 σε 900 kg.
Τι περιλαμβάνει το κιτ;: Το μοτέρ TURBO S TUS90, τον πίνακα CT1RS με ενσωματωμένο δέκτη και 2 τηλεχειριστήρια PLAY4. Κρεμαγιέρα, φωτοκύτταρα και φάρος πωλούνται χωριστά.
Τι κρεμαγιέρα χρειάζομαι;: Γαλβανιζέ κρεμαγιέρα M4 CREM-8 ή CREM-12, αφού η νάιλον RN800 είναι για πόρτες έως 800 kg. Η πλάκα μπαίνει 32 mm από την πόρτα με CREM-8 και 36 mm με CREM-12, με διάκενο 2 mm πάνω από το γρανάζι.
Μπαίνει στη θέση του Nice Robus ή του Came BX;: Ναι. Οι τρύπες του TURBO S ταιριάζουν στις πλάκες Nice Robus 600/1000 και Came BX χωρίς εξαρτήματα, του Faac 746 με το STAF097A00 και του Key TURBO με ανύψωση 3 mm.
Λειτουργεί όταν κόβεται το ρεύμα;: Τα μοτέρ 230 Vac δεν δουλεύουν με μπαταρία. Σε διακοπή ρεύματος γυρίζετε το κλειδί 90° αριστερόστροφα και τη λαβή κάθετα στο μοτέρ, και η πόρτα ανοίγει με το χέρι.
Πόσες κινήσεις την ώρα αντέχει;: Έως 20 κύκλους την ώρα στους 20 °C, με πρότυπο φύλλο 4 m και 200 kg. Σε μεγαλύτερο φύλλο οι κύκλοι μειώνονται αναλογικά, πάνω από 20 °C κατά 15% ανά 5 °C και με πόρτα στο μέγιστο βάρος κατά 50%.
24 V ή 230 V για μοτέρ συρόμενης;: Τα 24 Vdc της Key (TURBO S 24 V, SUN, STORM) έχουν τον πίνακα μέσα στο μοτέρ και δέχονται εφεδρική μπαταρία για διακοπή ρεύματος. Τα 230 Vac, όπως το TUS90, δουλεύουν απευθείας στο δίκτυο, με θερμική προστασία 150 °C.
Τι εγγύηση έχει;: Το κιτ TURBO S TUS90 συνοδεύεται από εγγύηση 5 χρόνια από την Key Automation.
