Για πόσο βαριά πόρτα είναι το TURBO S TUS8324;

Για συρόμενες πόρτες έως 800 kg, με 15 m/min και ροπή 26 Nm (≈ 720 N). Για βαρύτερη πόρτα υπάρχει το TURBO S TUS12324 (1200 kg).

Τι περιλαμβάνει το κιτ;

Το μοτέρ TURBO S TUS8324 με τον πίνακα CT10324 και τον δέκτη μέσα, και 2 μαύρα τηλεχειριστήρια SUB44R. Κρεμαγιέρα, φωτοκύτταρα, φάρος, WiFi και μπαταρία πωλούνται χωριστά.

Τι κρεμαγιέρα χρειάζομαι;

Κρεμαγιέρα M4: νάιλον RN800 (για πόρτες έως 800 kg) ή γαλβανιζέ CREM-8 / CREM-12. Η πλάκα μπαίνει 39 mm από την πόρτα με RN800, 32 mm με CREM-8 και 36 mm με CREM-12, με διάκενο 2 mm πάνω από το γρανάζι.

Λειτουργεί όταν κόβεται το ρεύμα;

Ναι, με την προαιρετική μπαταρία KBPN, που μπαίνει μέσα στο μοτέρ. Χωρίς μπαταρία γυρίζετε το κλειδί 90° αριστερόστροφα και τη λαβή κάθετα στο μοτέρ, και η πόρτα ανοίγει με το χέρι.

Μπαίνει στη θέση του Nice Robus ή του Came BX;

Ναι. Οι τρύπες του TURBO S ταιριάζουν στις πλάκες Nice Robus 600/1000 και Came BX χωρίς εξαρτήματα, του Faac 746 με το STAF097A00 και του Key TURBO με ανύψωση 3 mm.

Κάνει για πολυκατοικία ή επιχείρηση;

Ναι, η Key το δίνει για εντατική χρήση, έως 40 κύκλους την ώρα στους 20 °C. Ο πίνακας CT10324 έχει και 2 τρόπους λειτουργίας πολυκατοικίας.

Ρυθμίζεται και ανοίγει από το κινητό;

Ναι. Ο πίνακας CT10324 ρυθμίζεται με τη μονάδα KUBE PRO (από firmware 2.4) και η πόρτα ανοίγει από το κινητό με τη μονάδα KUBEW και την εφαρμογή KUBE Smart. Οι μονάδες πωλούνται χωριστά.

Τι εγγύηση έχει;

Το κιτ TURBO S TUS8324 συνοδεύεται από εγγύηση 5 χρόνια από την Key Automation.

KEY AUTOMATION TUS 800 24V (Basic Kit) - Μοτερ Συρόμενης γκαραζόπορτας έως 800kg

1 / 8

επίσημος διανομέας

TUS 800

24V · Basic Kit · έως 800kg

Κιτ μοτέρ συρόμενης γκαραζόπορτας 24 Vdc για πόρτες έως 800 kg: TURBO S TUS8324 με πίνακα και δέκτη μέσα, θέση για μπαταρία και 2 αδιάβροχα SUB44R.

800 kg
Μέγ. βάρος: 24 V
Τάση

B2BΕπικοινωνήστε για τιμή

Τιμή χονδρικής για συνεργάτες.

Κωδικός προϊόντος

Εγγύηση: 5 χρόνια

Άμεσα διαθέσιμο

Σύνδεση Γίνε Συνεργάτης

Αρχεία

Προτεινόμενα Αξεσουάρ

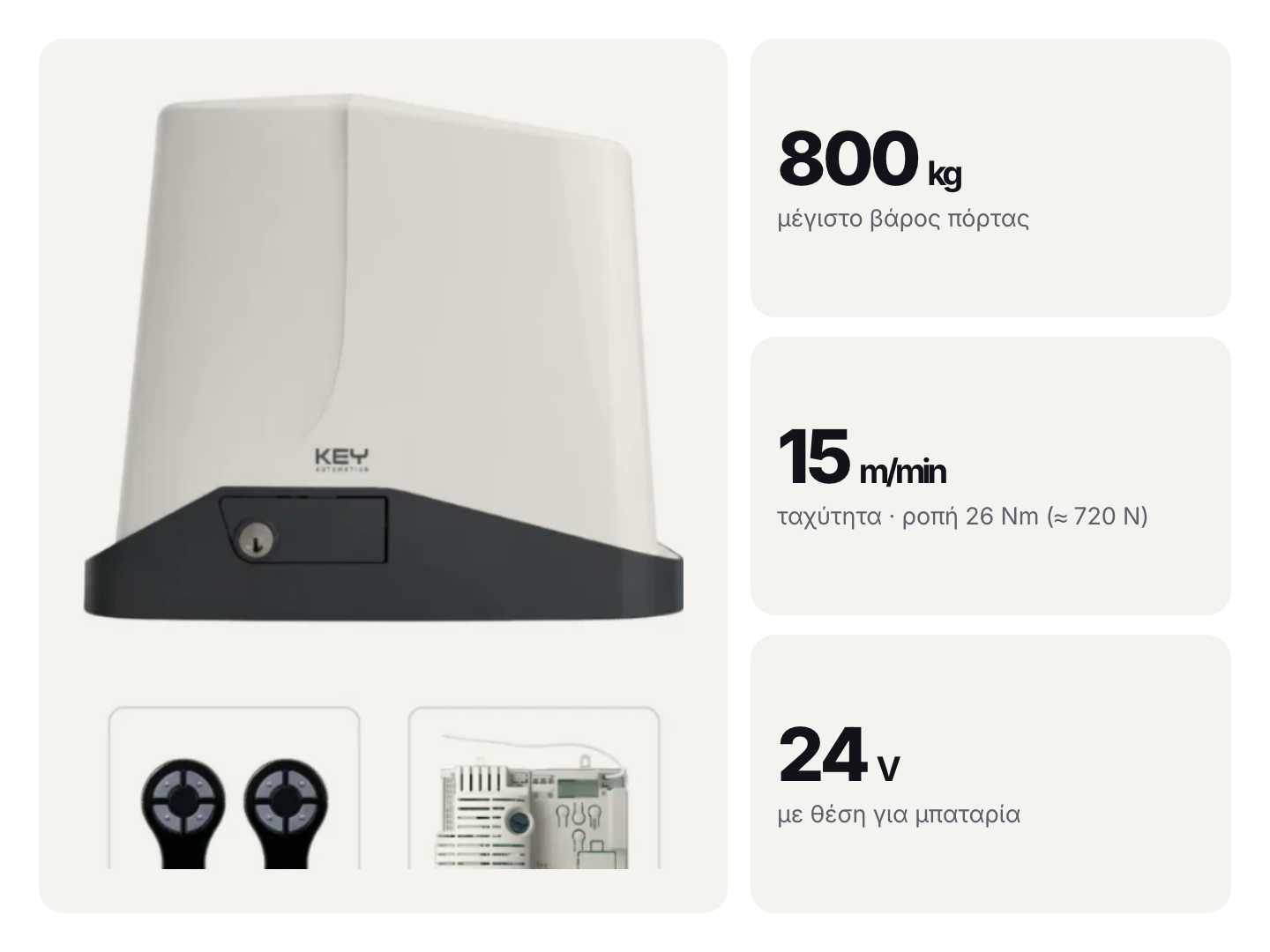

Μοτέρ συρόμενης 24 V για πόρτα έως 800 kg

Το TURBO S TUS8324 της Key Automation κινεί συρόμενες αυλόπορτες και γκαραζόπορτες έως 800 kg, με 15 m/min και ροπή 26 Nm (≈ 720 N). Είναι μοτέρ 24 Vdc με μηχανικούς τερματικούς, για εντατική χρήση, έως 40 κύκλους την ώρα στους 20 °C. Τα κελύφη από χυτό αλουμίνιο με βαφή πούδρας και το ελικοειδές γρανάζι από τεχνοπολυμερές με φλάντζα αλουμινίου το κρατούν στιβαρό και αθόρυβο, έως 70 dB(A), και το καπάκι δεν έχει ορατές βίδες.

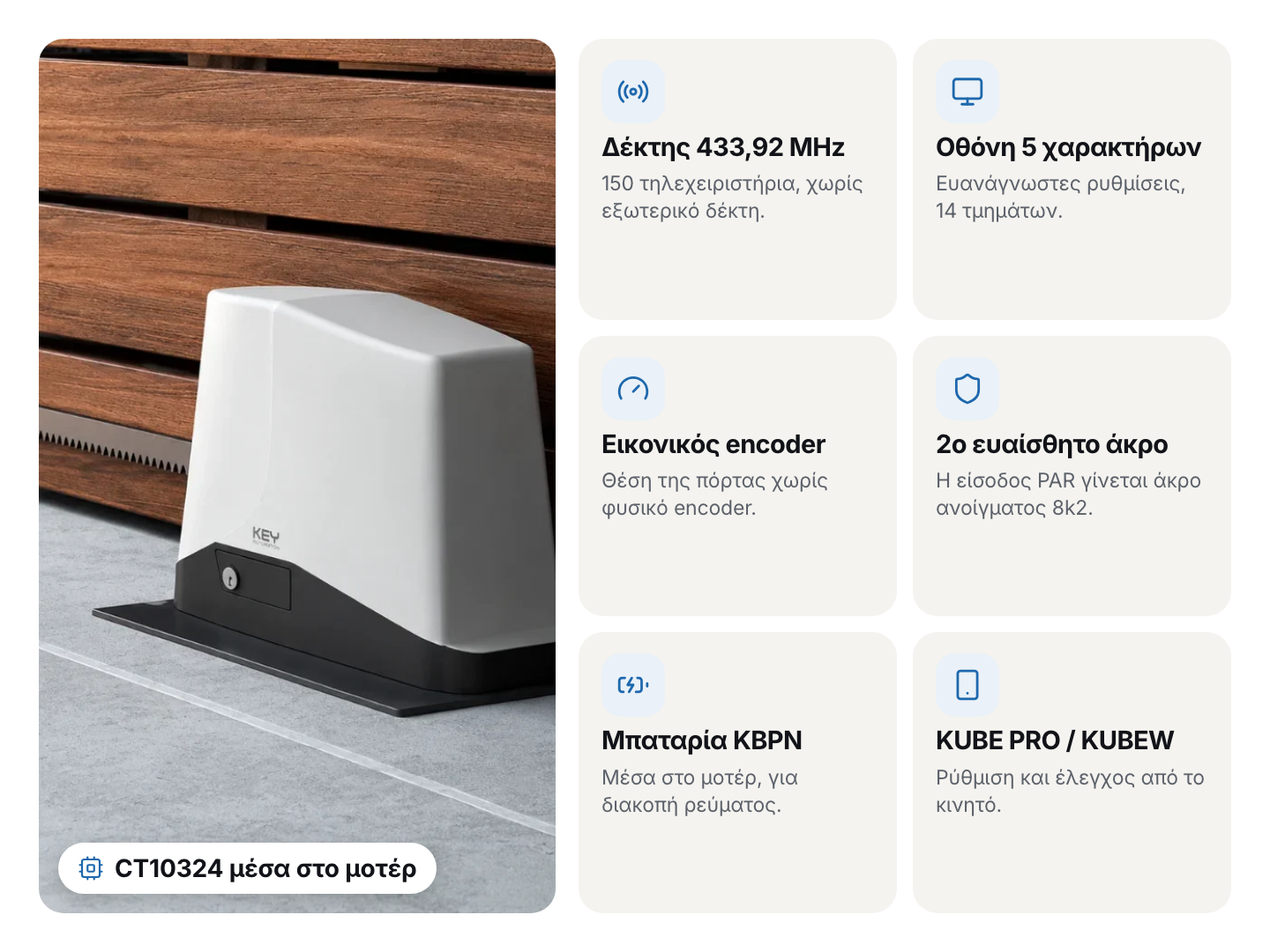

Πίνακας CT10324 με δέκτη και θέση μπαταρίας

Ο πίνακας CT10324 είναι μέσα στο μοτέρ, με δέκτη 433,92 MHz για 150 τηλεχειριστήρια και οθόνη 5 χαρακτήρων. Μαθαίνει μόνος του τη διαδρομή με εικονικό encoder, έχει 5 ταχύτητες χωριστά για άνοιγμα και κλείσιμο, αυτόματο κλείσιμο έως 900 s και δεύτερο ευαίσθητο άκρο στην είσοδο PAR. Η εφεδρική μπαταρία KBPN μπαίνει σε δική της θήκη μέσα στο μοτέρ, και η ρύθμιση γίνεται και από το κινητό με KUBE PRO.

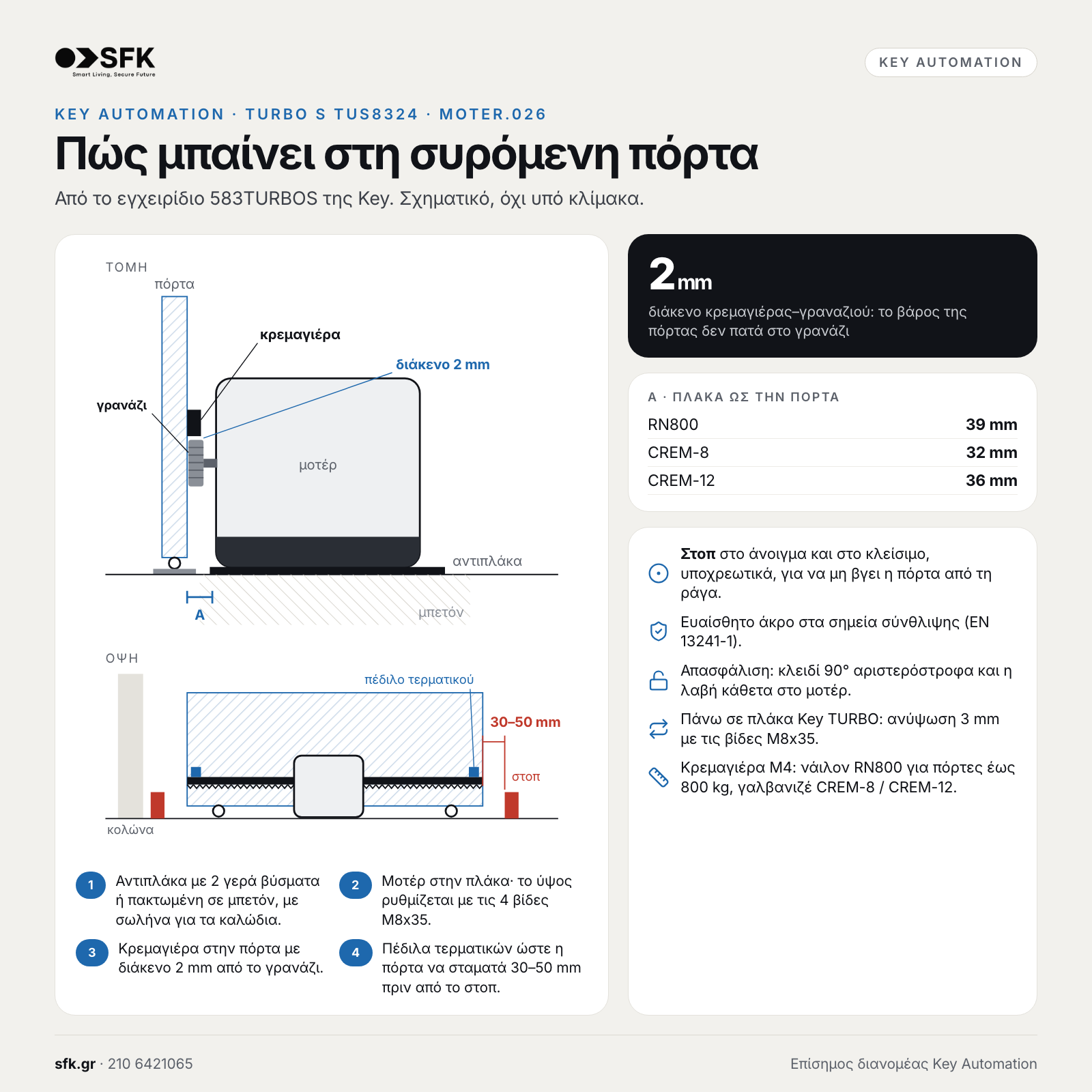

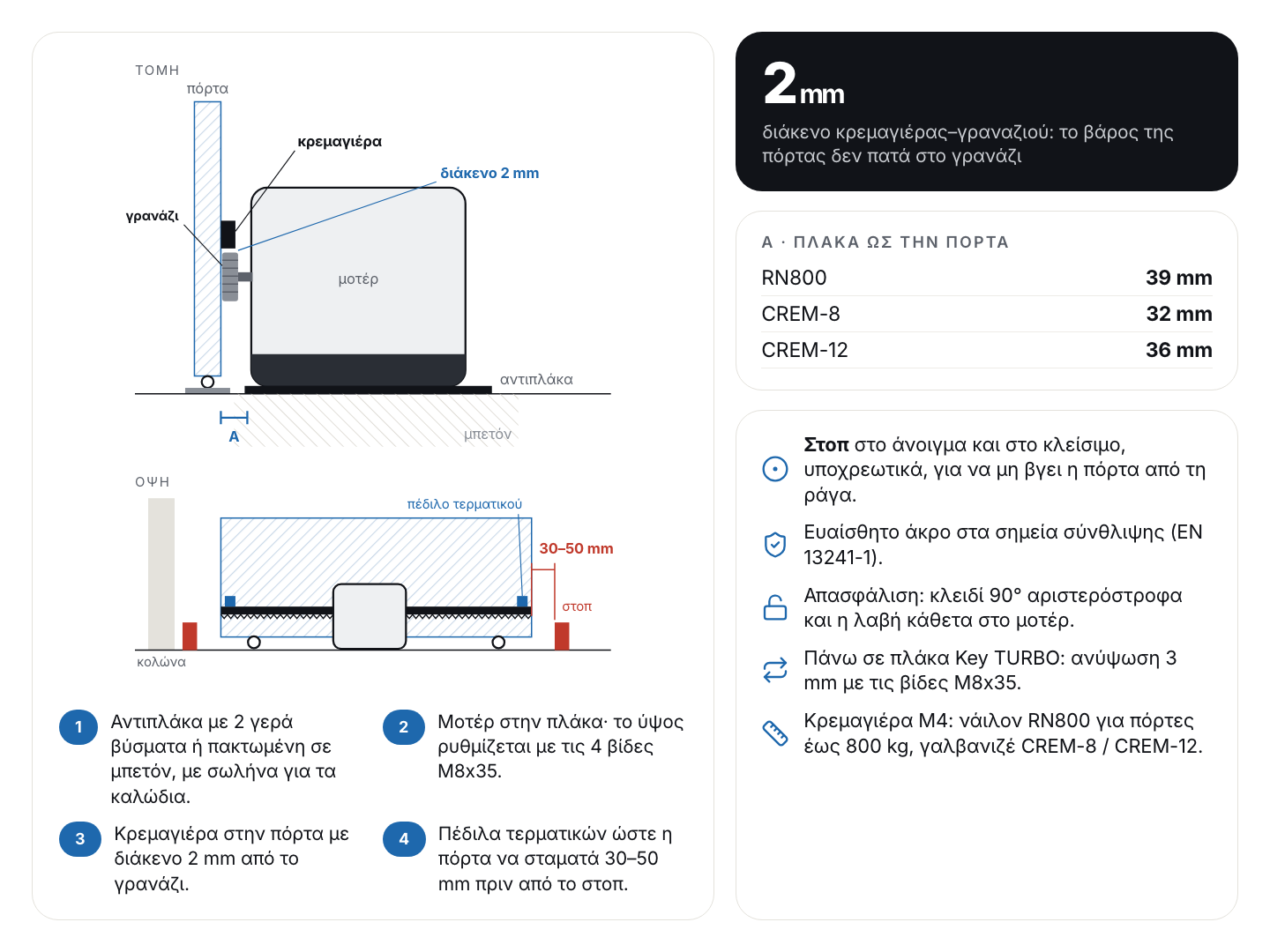

Πώς τοποθετείται στη συρόμενη πόρτα

Η αντιπλάκα στερεώνεται με 2 γερά βύσματα ή πακτώνεται σε μπετόν, με σωλήνα για τα καλώδια, σε απόσταση από την πόρτα 39 mm με RN800, 32 mm με CREM-8 ή 36 mm με CREM-12. Το ύψος ρυθμίζεται με 4 βίδες M8x35 και η κρεμαγιέρα μένει 2 mm πάνω από το γρανάζι, ώστε το βάρος να μην πατά στο μοτέρ. Οι τερματικοί σταματούν την πόρτα 30–50 mm πριν από τα στοπ, και η Key ζητά ευαίσθητο άκρο (EN 13241-1).

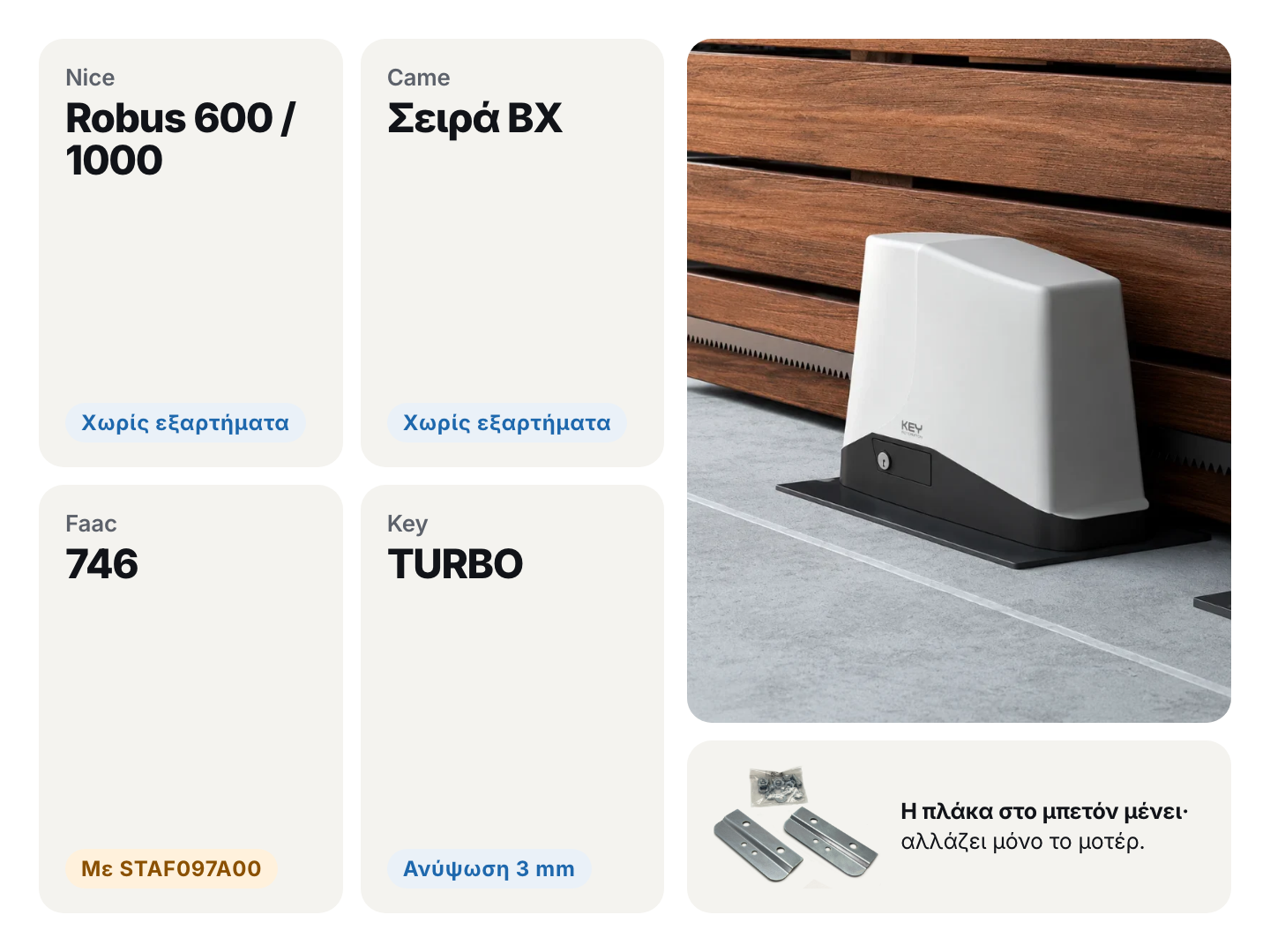

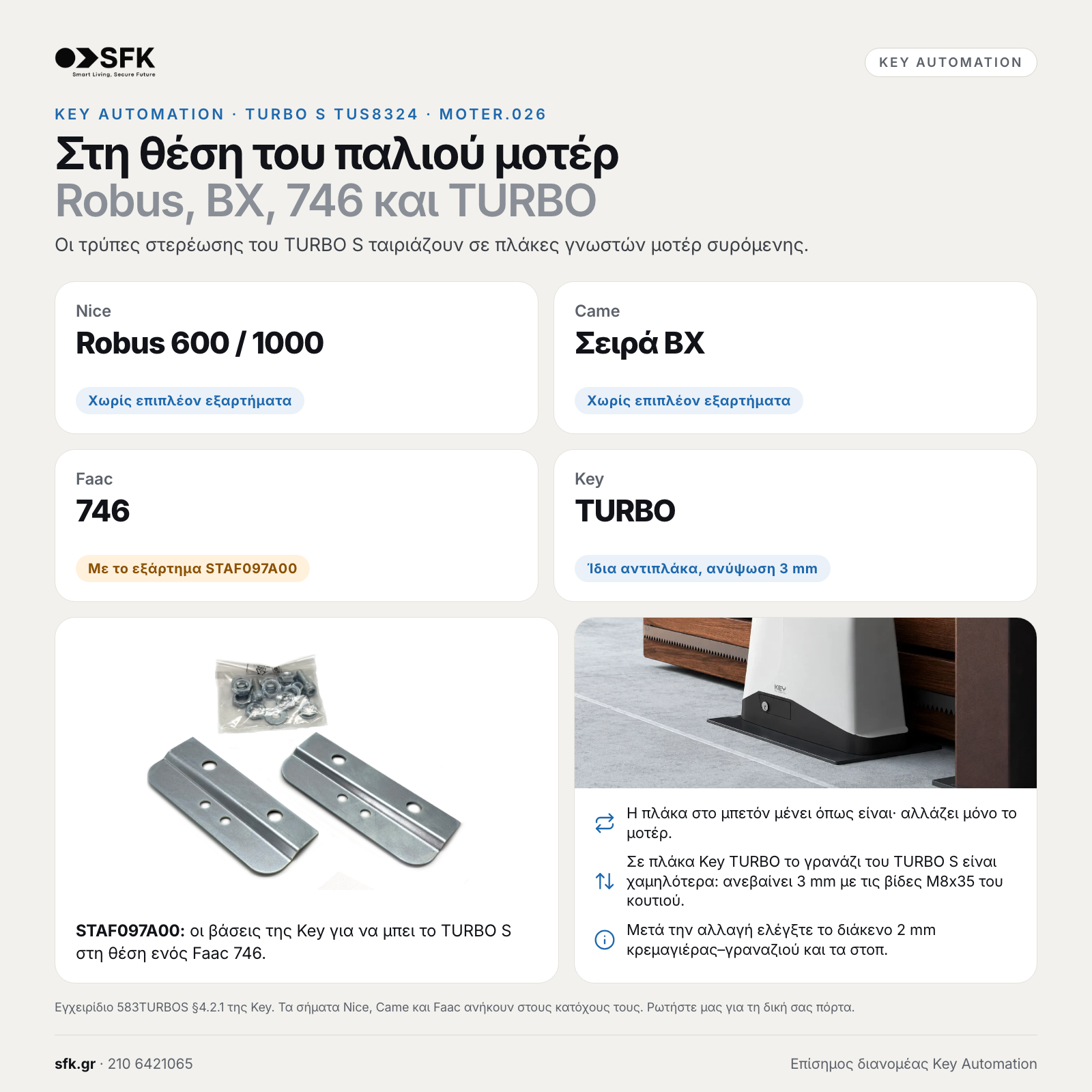

Στη θέση του παλιού Robus, BX ή 746

Οι τρύπες στερέωσης του TURBO S ταιριάζουν στις πλάκες των Nice Robus 600/1000 και Came BX χωρίς επιπλέον εξαρτήματα και του Faac 746 με το εξάρτημα STAF097A00 της Key. Πάνω σε πλάκα Key TURBO το νέο μοτέρ ανεβαίνει 3 mm με τις βίδες M8x35 του κουτιού, γιατί το γρανάζι του είναι χαμηλότερα. Η πλάκα στο μπετόν μένει· μετά την αλλαγή ελέγχετε το διάκενο 2 mm και τα στοπ.

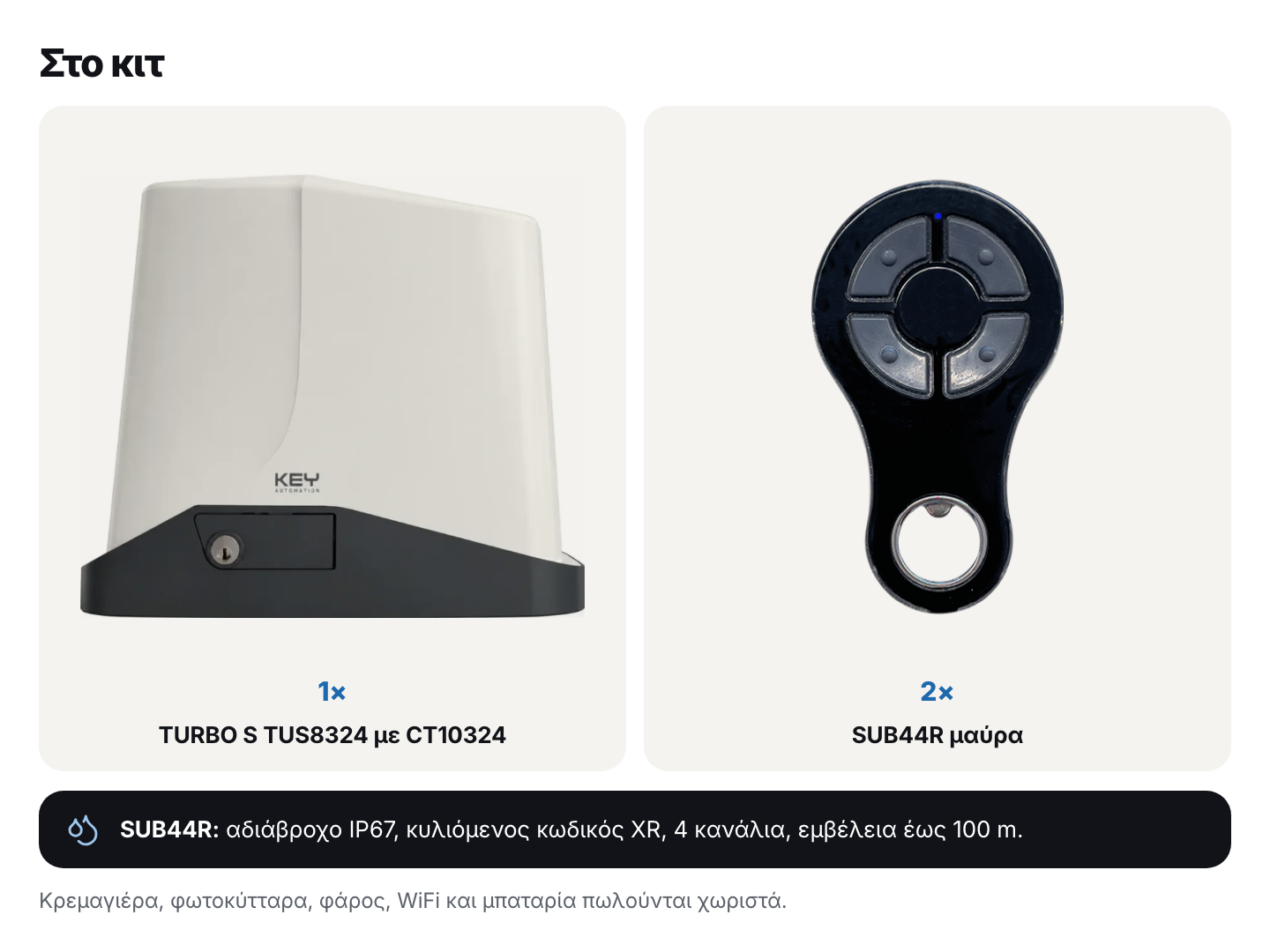

Στο κιτ: μοτέρ με πίνακα και 2 SUB44R

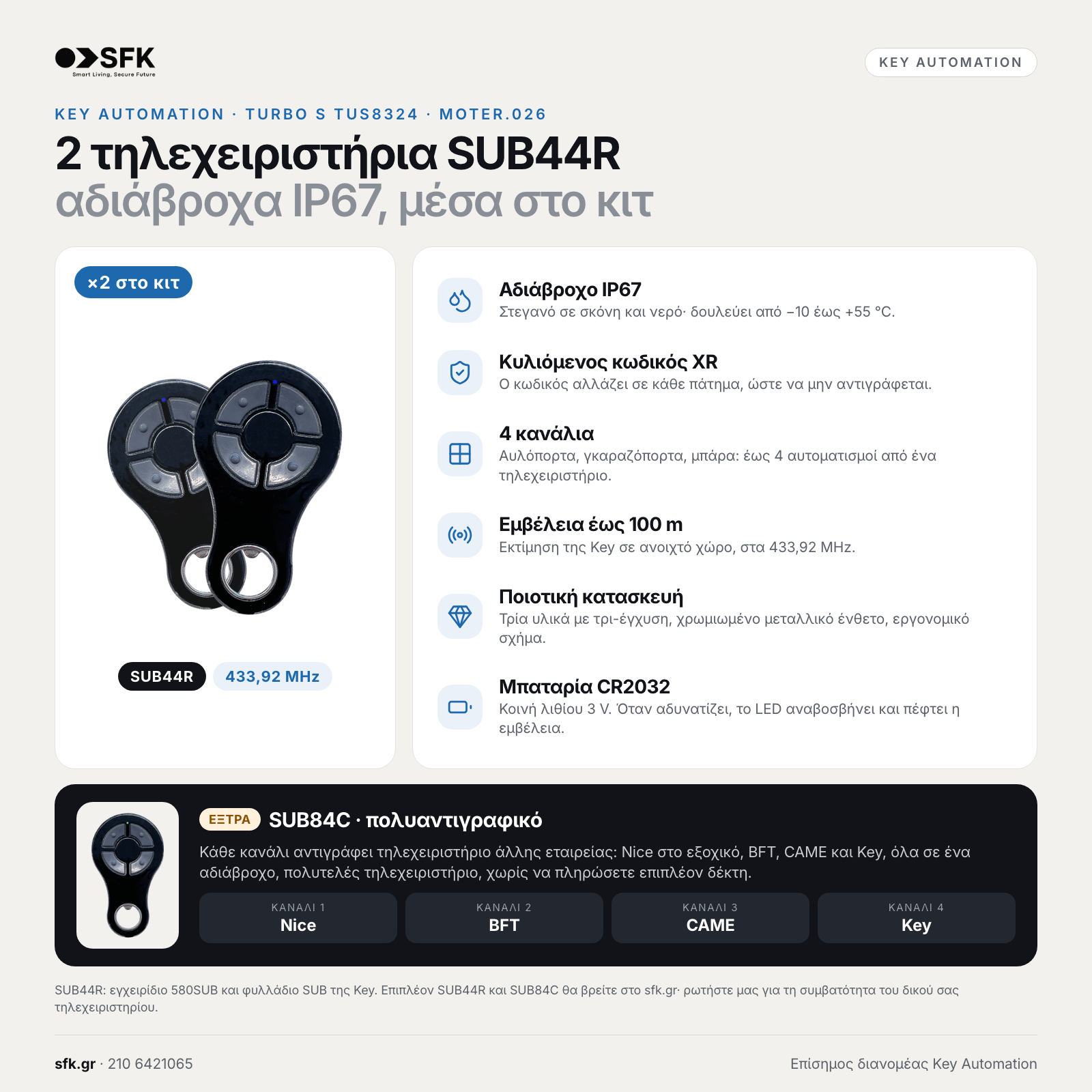

Στη συσκευασία είναι το μοτέρ TURBO S TUS8324 με τον πίνακα CT10324 και τον δέκτη μέσα, και 2 μαύρα τηλεχειριστήρια SUB44R, αδιάβροχα IP67, με κυλιόμενο κωδικό XR και εμβέλεια έως 100 m. Για την τοποθέτηση χρειάζεστε κρεμαγιέρα M4 (νάιλον RN800 ή γαλβανιζέ CREM-8 / CREM-12). Τα πέδιλα των τερματικών είναι στη συσκευασία· φωτοκύτταρα, φάρος, KUBEW και μπαταρία πωλούνται χωριστά.

Στο kit

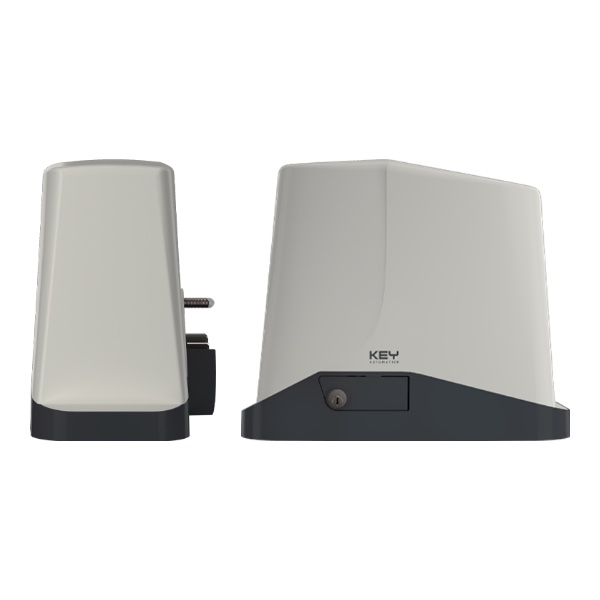

Μοτέρ TUS8324 με πίνακα CT10324 και δέκτη
TUS8324
2× Τηλεχειριστήρια SUB44R
KONTR.001

Τεχνική περιγραφή

KEY AUTOMATION TURBO S TUS8324: kit 24 Vdc · πόρτες έως 800 kg

Κιτ μοτέρ συρόμενης 24 Vdc για αυλόπορτες και γκαραζόπορτες έως 800 kg, για εντατική χρήση. Το TURBO S TUS8324 έχει μέσα τον πίνακα CT10324 με δέκτη και οθόνη, θέση για την εφεδρική μπαταρία KBPN, κελύφη από χυτό αλουμίνιο και καπάκι χωρίς ορατές βίδες· οι τρύπες του ταιριάζουν σε πλάκες Nice Robus, Came BX, Faac 746 και Key TURBO.

Στη συσκευασία

Μοτέρ TURBO S TUS8324 (24 Vdc) με πίνακα CT10324 και ενσωματωμένο δέκτη 433,92 MHz
2 τηλεχειριστήρια SUB44R μαύρα, αδιάβροχα IP67
Κρεμαγιέρα, φωτοκύτταρα, φάρος, WiFi και μπαταρία πωλούνται χωριστά.

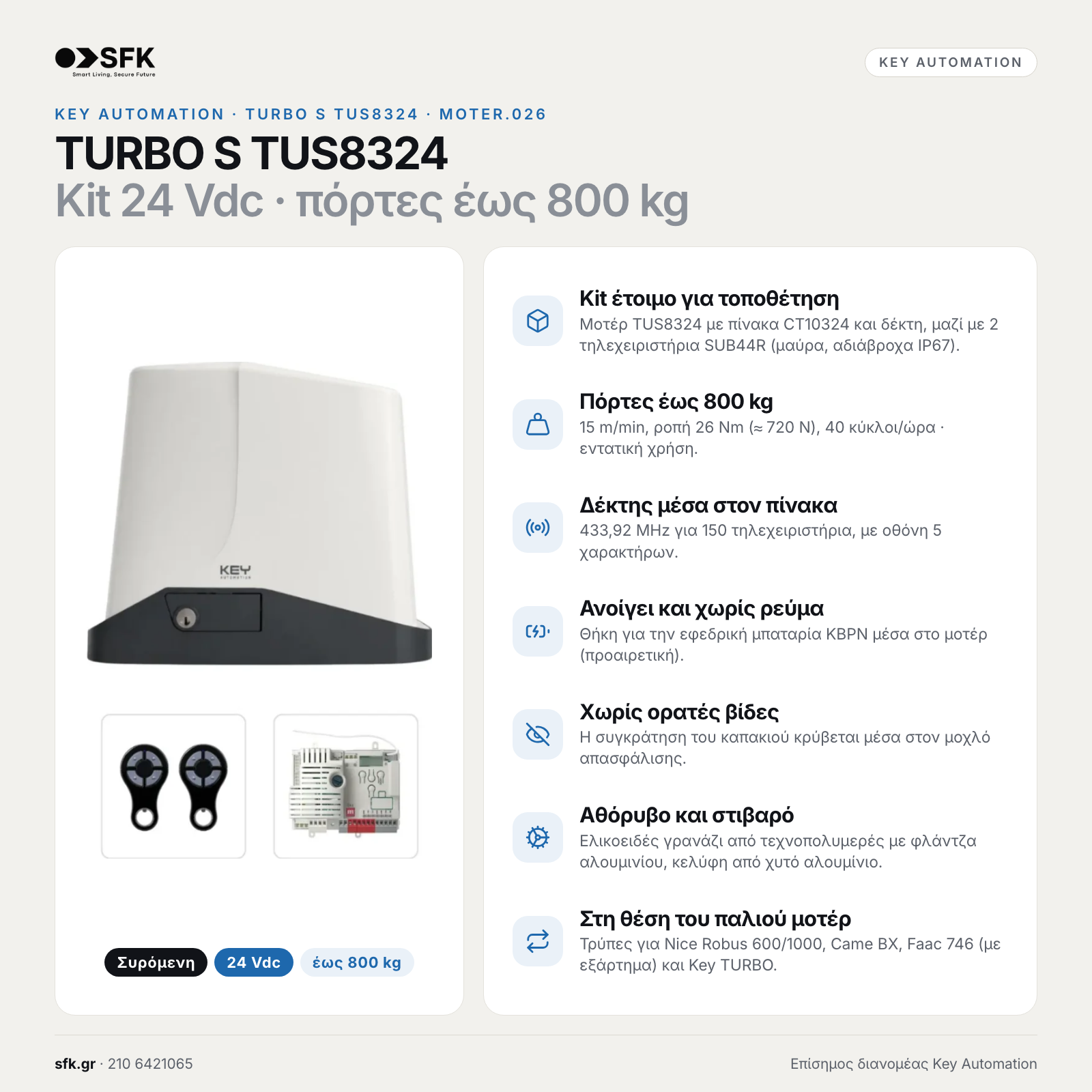

Βασικά χαρακτηριστικά

Kit έτοιμο για τοποθέτηση: Μοτέρ TUS8324 με πίνακα CT10324 και δέκτη, μαζί με 2 τηλεχειριστήρια SUB44R (μαύρα, αδιάβροχα IP67).
Πόρτες έως 800 kg: 15 m/min, ροπή 26 Nm (≈ 720 N), 40 κύκλοι/ώρα · εντατική χρήση.
Δέκτης μέσα στον πίνακα: 433,92 MHz για 150 τηλεχειριστήρια, με οθόνη 5 χαρακτήρων.
Ανοίγει και χωρίς ρεύμα: Θήκη για την εφεδρική μπαταρία KBPN μέσα στο μοτέρ (προαιρετική).
Χωρίς ορατές βίδες: Η συγκράτηση του καπακιού κρύβεται μέσα στον μοχλό απασφάλισης.
Αθόρυβο και στιβαρό: Ελικοειδές γρανάζι από τεχνοπολυμερές με φλάντζα αλουμινίου, κελύφη από χυτό αλουμίνιο.
Στη θέση του παλιού μοτέρ: Τρύπες για Nice Robus 600/1000, Came BX, Faac 746 (με εξάρτημα) και Key TURBO.

Τοποθέτηση

Αντιπλάκα με 2 γερά βύσματα ή πακτωμένη σε μπετόν, με σωλήνα για τα καλώδια
Απόσταση πλάκας από την πόρτα: RN800 39 mm, CREM-8 32 mm, CREM-12 36 mm
Ρύθμιση ύψους με 4 βίδες M8x35· διάκενο 2 mm ανάμεσα σε κρεμαγιέρα και γρανάζι
Πέδιλα τερματικών ώστε η πόρτα να σταματά 30–50 mm πριν από τα στοπ ανοίγματος και κλεισίματος (υποχρεωτικά)
Απασφάλιση: κλειδί 90° αριστερόστροφα και λαβή κάθετα στο μοτέρ
Αντικατάσταση: Nice Robus 600/1000 και Came BX χωρίς εξαρτήματα, Faac 746 με STAF097A00, Key TURBO με ανύψωση 3 mm (βίδες M8x35)
Ευαίσθητο άκρο σε όλα τα σημεία σύνθλιψης (EN 13241-1)

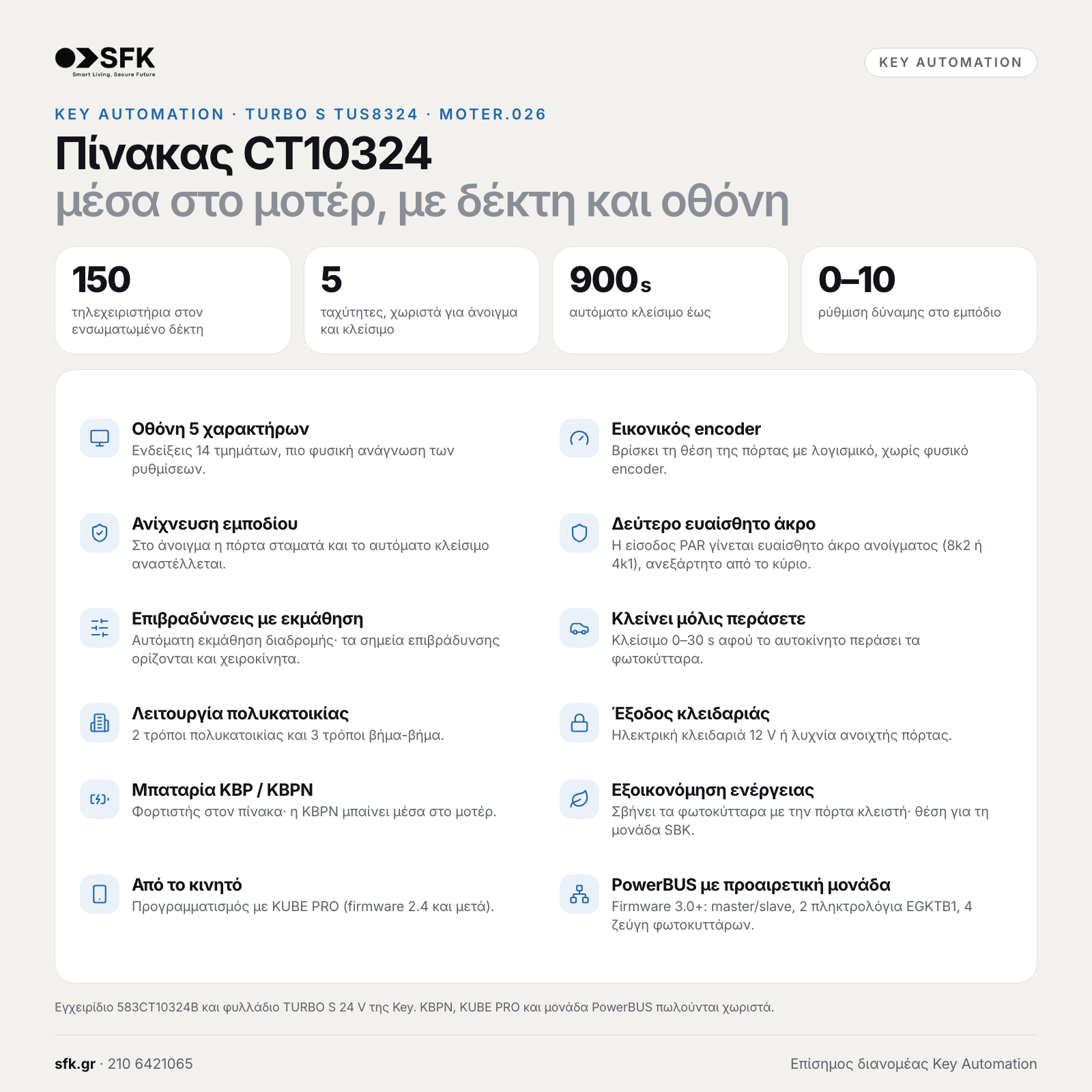

Πίνακας ελέγχου CT10324

Ενσωματωμένος δέκτης 433,92 MHz για 150 τηλεχειριστήρια, οθόνη 5 χαρακτήρων 14 τμημάτων
Εικονικός encoder και αυτόματη εκμάθηση διαδρομής· τα σημεία επιβράδυνσης ορίζονται και χειροκίνητα
5 ταχύτητες χωριστά για άνοιγμα, κλείσιμο και επιβράδυνση, δύναμη στο εμπόδιο 0–10
Ανίχνευση εμποδίου: στο άνοιγμα η πόρτα σταματά και το αυτόματο κλείσιμο αναστέλλεται
Αυτόματο κλείσιμο έως 900 s, κλείσιμο 0–30 s μετά τη διέλευση από τα φωτοκύτταρα, 2 τρόποι πολυκατοικίας
Δεύτερο ευαίσθητο άκρο ανοίγματος (8k2 / 4k1) στην είσοδο PAR, έξοδος ηλεκτρικής κλειδαριάς 12 V ή λυχνίας ανοιχτής πόρτας
Φορτιστής για μπαταρία KBP / KBPN, θέση για μονάδα εξοικονόμησης SBK, σβήσιμο φωτοκυττάρων με την πόρτα κλειστή
Ρύθμιση από το κινητό με KUBE PRO (firmware 2.4+)· PowerBUS με προαιρετική εξωτερική μονάδα (firmware 3.0+)

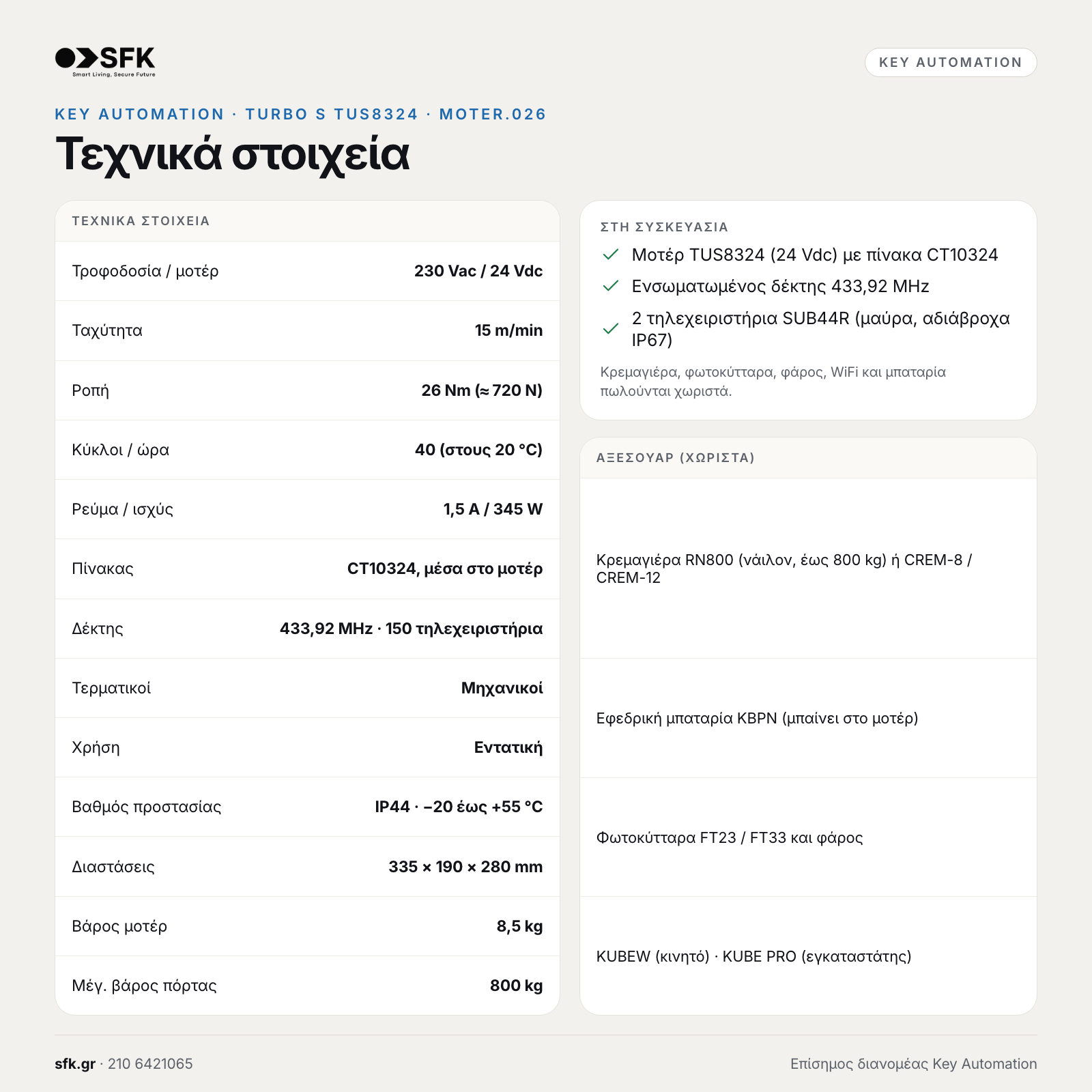

Τεχνικά στοιχεία

Τροφοδοσία / μοτέρ	230 Vac / 24 Vdc
Ταχύτητα	15 m/min
Ροπή	26 Nm (≈ 720 N)
Κύκλοι / ώρα	40 (στους 20 °C)
Ρεύμα / ισχύς	1,5 A / 345 W
Πίνακας	CT10324, μέσα στο μοτέρ
Δέκτης	433,92 MHz · 150 τηλεχειριστήρια
Τερματικοί	Μηχανικοί
Χρήση	Εντατική
Βαθμός προστασίας	IP44 · −20 έως +55 °C
Διαστάσεις	335 × 190 × 280 mm
Βάρος μοτέρ	8,5 kg
Μέγ. βάρος πόρτας	800 kg

Αξεσουάρ (πωλούνται χωριστά)

Κρεμαγιέρα RN800 (νάιλον, έως 800 kg) ή CREM-8 / CREM-12
Εφεδρική μπαταρία KBPN (μπαίνει στο μοτέρ)
Φωτοκύτταρα FT23 / FT33 και φάρος
KUBEW (κινητό) · KUBE PRO (εγκαταστάτης)
Επιπλέον τηλεχειριστήρια SUB44R

Τα όρια της Key Automation προϋποθέτουν πόρτα σε καλή κατάσταση, με ομαλή κύλιση, σε επίπεδο έδαφος και με στοπ στο άνοιγμα και στο κλείσιμο. Η Key ζητά ευαίσθητο άκρο σε όλα τα σημεία σύνθλιψης (EN 13241-1).

Χαρακτηριστικά

Τάση	24V
Ταχύτητα	15m/min
Αντίληψη εμποδίου	Ναι
WiFi module	Ναι με KUBEW
Μέγιστο βάρος φύλλου	800 kg
Ροπή	26 Nm (≈ 720 N)
Κύκλοι ανά ώρα	40 (στους 20 °C)
Πίνακας ελέγχου	CT10324
Μέγιστη ισχύς	345 W
Τάση τροφοδοσίας	230 Vac
Συχνότητα δικτύου	50/60 Hz
Ονομαστικό ρεύμα	1,5 A
Συχνότητα δέκτη	433,92 MHz
Τηλεχειριστήρια στη μνήμη	150
Ασφάλεια τροφοδοσίας	1,6AT 250V
Βαθμός στεγανότητας	IP44
Κλάση μόνωσης	I
Θερμοκρασία λειτουργίας	-20 έως +55 °C
Διαστάσεις (Π × Β × Υ)	335 × 190 × 280 mm
Βάρος με συσκευασία	12,9 kg
Όγκος συσκευασίας	0,03468 m³
Τεμάχια ανά κιβώτιο	36

Ερωτήσεις

Για πόσο βαριά πόρτα είναι το TURBO S TUS8324;: Για συρόμενες πόρτες έως 800 kg, με 15 m/min και ροπή 26 Nm (≈ 720 N). Για βαρύτερη πόρτα υπάρχει το TURBO S TUS12324 (1200 kg).
Τι περιλαμβάνει το κιτ;: Το μοτέρ TURBO S TUS8324 με τον πίνακα CT10324 και τον δέκτη μέσα, και 2 μαύρα τηλεχειριστήρια SUB44R. Κρεμαγιέρα, φωτοκύτταρα, φάρος, WiFi και μπαταρία πωλούνται χωριστά.
Τι κρεμαγιέρα χρειάζομαι;: Κρεμαγιέρα M4: νάιλον RN800 (για πόρτες έως 800 kg) ή γαλβανιζέ CREM-8 / CREM-12. Η πλάκα μπαίνει 39 mm από την πόρτα με RN800, 32 mm με CREM-8 και 36 mm με CREM-12, με διάκενο 2 mm πάνω από το γρανάζι.
Λειτουργεί όταν κόβεται το ρεύμα;: Ναι, με την προαιρετική μπαταρία KBPN, που μπαίνει μέσα στο μοτέρ. Χωρίς μπαταρία γυρίζετε το κλειδί 90° αριστερόστροφα και τη λαβή κάθετα στο μοτέρ, και η πόρτα ανοίγει με το χέρι.
Μπαίνει στη θέση του Nice Robus ή του Came BX;: Ναι. Οι τρύπες του TURBO S ταιριάζουν στις πλάκες Nice Robus 600/1000 και Came BX χωρίς εξαρτήματα, του Faac 746 με το STAF097A00 και του Key TURBO με ανύψωση 3 mm.
Κάνει για πολυκατοικία ή επιχείρηση;: Ναι, η Key το δίνει για εντατική χρήση, έως 40 κύκλους την ώρα στους 20 °C. Ο πίνακας CT10324 έχει και 2 τρόπους λειτουργίας πολυκατοικίας.
Ρυθμίζεται και ανοίγει από το κινητό;: Ναι. Ο πίνακας CT10324 ρυθμίζεται με τη μονάδα KUBE PRO (από firmware 2.4) και η πόρτα ανοίγει από το κινητό με τη μονάδα KUBEW και την εφαρμογή KUBE Smart. Οι μονάδες πωλούνται χωριστά.
Τι εγγύηση έχει;: Το κιτ TURBO S TUS8324 συνοδεύεται από εγγύηση 5 χρόνια από την Key Automation.
