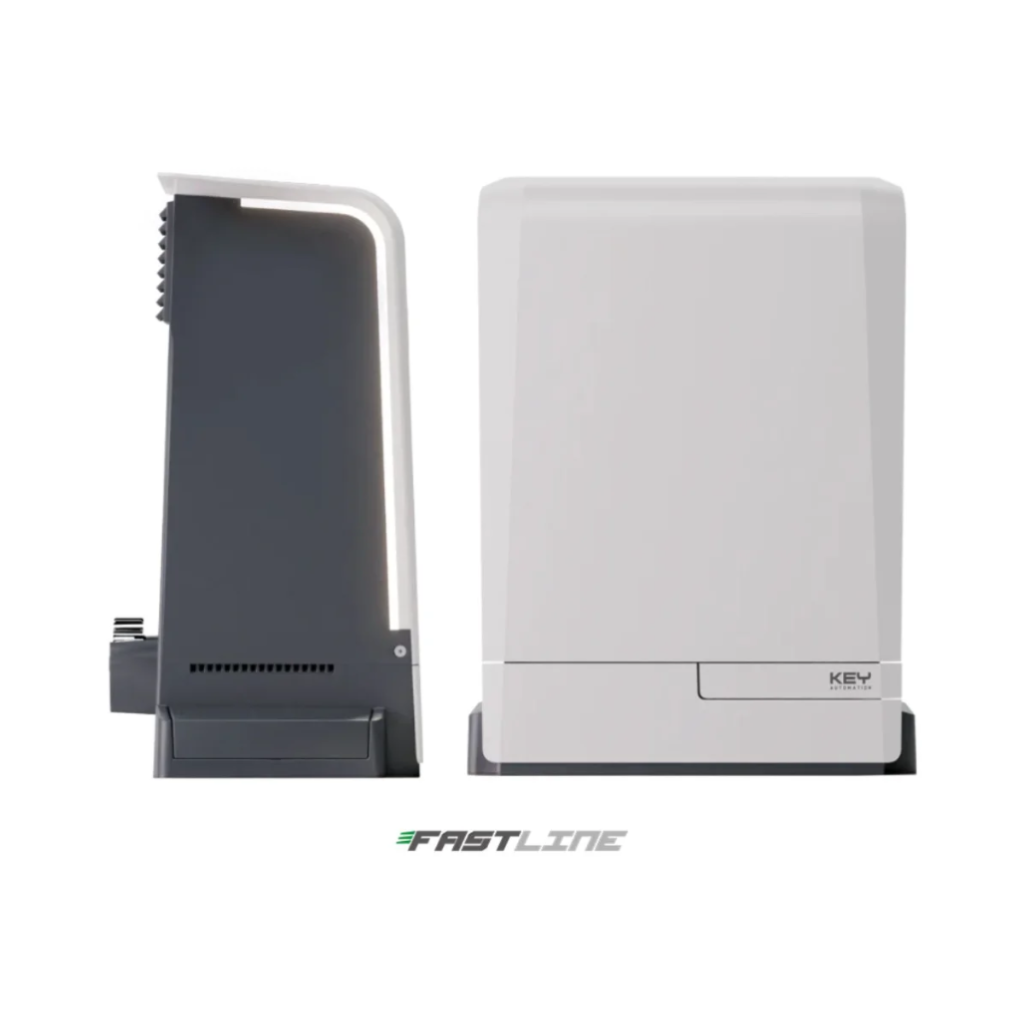

Επίσημος Αντιπρόσωπος KEY AutomationSTORM 1200 FAST
Βιομηχανικό μοτέρ συρόμενης 24 Vdc FASTLINE: STORM 1200 FAST, 24 m/min και 58 κύκλοι/ώρα για πόρτες έως 1200 kg με συνεχή κίνηση.
- IP44
- Στεγανότητα
- 230 Vac
- Τάση
- 1200 kg
- Μέγ. βάρος
Τιμή χονδρικής για συνεργάτες.
Κωδικός προϊόντος
Εγγύηση: 5 χρόνια
Αρχεία
Προτεινόμενα Αξεσουάρ
Μοτέρ συρόμενης για πόρτα έως 1200 kg
Το STORM 1200 FAST είναι το βιομηχανικό μοτέρ συρόμενης της Key στην έκδοση FASTLINE: 24 m/min και ροπή 29 Nm για πόρτες έως 1200 kg, με 58 κύκλους την ώρα και χρήση 80%. Για επιχειρήσεις και βιομηχανίες με συνεχή κίνηση. Μαγνητικοί τερματικοί, πίνακας MA24ISE μέσα στο μοτέρ και μεγάλος εσωτερικός χώρος με ράγα DIN για αξεσουάρ.
Πίνακας MA24ISE για βαριά χρήση
Ο MA24ISE είναι ο πίνακας της Key για ένα μοτέρ 24 V βιομηχανικής συρόμενης σε βαριά χρήση. Έχει ανίχνευση εμποδίου με αισθητήρα ρεύματος και αντι-σύνθλιψη, ρυθμιζόμενες επιβραδύνσεις, Night Light System και έξοδο ηλεκτρικής κλειδαριάς 12 Vac. Ρυθμίζεται από το κινητό με KUBEW ή KUBE PRO, ή με την οθόνη DYL, και με τον φορτιστή KBPP δέχεται μπαταρίες 7 Ah. Ο δέκτης RX433S μπαίνει χωριστά.
Πώς τοποθετείται
Η αντιπλάκα πακτώνεται στο μπετόν με τα αγκύρια της (σε υπάρχουσα βάση με βύσματα M12) και το μοτέρ στερεώνεται με 4 αυτασφαλιζόμενα παξιμάδια. Η κρεμαγιέρα μπαίνει 114 mm από το έδαφος με το γρανάζι M4 του κουτιού ή 112 mm με το προαιρετικό M6, με διάκενο 2 mm. Οι μαγνήτες των τερματικών απέχουν 15–30 mm από το μοτέρ και η πόρτα σταματά 30–50 mm πριν από τα στοπ. Στη θέση ενός Key TURBO 200 μπαίνει στην ίδια αντιπλάκα.
Φτιαγμένο για επαγγελματικούς χώρους
Πάνω στο σώμα υπάρχει θέση για φωτοκύτταρα FT43, στα 50 cm από το έδαφος. Το μεταλλικό κλουβί STO1 προστατεύει από χτυπήματα οχημάτων και μπαίνει τουλάχιστον 20 mm μπροστά από το μοτέρ. Το STO3 είναι 2 λωρίδες LED που μπαίνουν στις εγκοπές του σώματος και ανάβουν όσο κινείται η πόρτα ή με το Night Light System: το μοτέρ φαίνεται τη νύχτα και το πέρασμα φωτίζεται.
Τι χρειάζεστε ακόμα
Το STORM 1200 FAST έρχεται με τον πίνακα μέσα και γρανάζι M4. Χρειάζεστε κρεμαγιέρα CREM-12, ή CREM-30 με το γρανάζι M6 RUEL004A00, δέκτη RX433S και τηλεχειριστήρια, φωτοκύτταρα και ευαίσθητο άκρο. Προαιρετικά: εφεδρική μπαταρία, κλουβί STO1 και μονάδα KUBEW ή KUBE PRO για το κινητό.
Τεχνική περιγραφή
KEY AUTOMATION STORM 1200 FAST: sTO12024F · 24 Vdc · πόρτες έως 1200 kg
Το STORM 1200 FAST είναι το βιομηχανικό μοτέρ συρόμενης της Key στην έκδοση FASTLINE: 24 m/min και ροπή 29 Nm για πόρτες έως 1200 kg, με 58 κύκλους την ώρα και χρήση 80%. Για επιχειρήσεις και βιομηχανίες με συνεχή κίνηση. Μαγνητικοί τερματικοί, πίνακας MA24ISE μέσα στο μοτέρ και μεγάλος εσωτερικός χώρος με ράγα DIN για αξεσουάρ.
Τι χρειάζεται ακόμα
- Δέκτης RX433S και τηλεχειριστήρια SUB44R
- Κρεμαγιέρα CREM-12 (M4) ή CREM-30 με γρανάζι M6 RUEL004A00
- Φωτοκύτταρα και ευαίσθητο άκρο· προαιρετικά μπαταρία, κλουβί STO1, KUBEW / KUBE PRO
Βασικά χαρακτηριστικά
- FASTLINE: 24 m/min: Ροπή 29 Nm, για πόρτες με πολλή κίνηση σε επιχειρήσεις και βιομηχανίες.
- Πόρτες έως 1200 kg: 58 κύκλοι/ώρα, χρήση 80%, εντατική χρήση.
- Πίνακας MA24ISE: Ανίχνευση εμποδίου με αισθητήρα ρεύματος, ρυθμιζόμενες επιβραδύνσεις, KUBEW / KUBE PRO.
- Μαγνητικοί τερματικοί: Ο αισθητήρας βλέπει τον μαγνήτη από 15–30 mm.
- Μεγάλος χώρος μέσα: Ράγα DIN για αξεσουάρ και άνετη καλωδίωση.
- Θέση για φωτοκύτταρα FT43: Πάνω στο σώμα του μοτέρ, στα 50 cm από το έδαφος.
- Στη θέση του Key TURBO 200: Στην ίδια αντιπλάκα, με το ίδιο ύψος γραναζιού, χωρίς εξαρτήματα.
Τοποθέτηση
- Αντιπλάκα με τα αγκύρια πακτωμένα σε μπετόν, ή βύσματα M12 σε υπάρχουσα βάση
- Μοτέρ στην πλάκα με 4 ροδέλες και 4 αυτασφαλιζόμενα παξιμάδια, ξανασφίξιμο μετά από λίγους κύκλους
- Ύψος κρεμαγιέρας από το έδαφος: 114 mm με το γρανάζι M4 του κουτιού, 112 mm με το προαιρετικό M6· διάκενο 2 mm
- Μαγνήτες τερματικών 15–30 mm από το μοτέρ, πόρτα 30–50 mm πριν από τα στοπ ανοίγματος και κλεισίματος (υποχρεωτικά)
- Απασφάλιση: κλειδί 90° αριστερόστροφα και ο μοχλός ως την κάθετη θέση
- Στη θέση του Key TURBO 200: ίδια αντιπλάκα, ίδιο ύψος γραναζιού, χωρίς εξαρτήματα
- Κλουβί STO1 τουλάχιστον 20 mm μπροστά από το μοτέρ· ευαίσθητο άκρο σε όλα τα σημεία σύνθλιψης (EN 13241-1)
Πίνακας ελέγχου MA24ISE
- Πίνακας για ένα μοτέρ 24 V βιομηχανικής συρόμενης, για βαριά χρήση
- Ανίχνευση εμποδίου με αισθητήρα ρεύματος, διάταξη κατά της σύνθλιψης
- Αυτόματη εκμάθηση, ρυθμιζόμενες επιβραδύνσεις στο άνοιγμα και στο κλείσιμο
- Απενεργοποίηση ασφαλειών από το λογισμικό, προστασία από βραχυκύκλωμα σε τροφοδοσία, μοτέρ και αξεσουάρ
- Έξοδοι φάρου και φωτός 24 Vdc 15 W, ηλεκτρικής κλειδαριάς 12 Vac 15 VA, Night Light System με τα LED STO3
- 2 υποδοχές δέκτη (RX433S χωριστά), φορτιστής KBPP για μπαταρίες 7 Ah
- Ρύθμιση με KUBEW / KUBE PRO (εφαρμογή KUBE Smart) ή με την οθόνη DYL
Τεχνικά στοιχεία
| Τροφοδοσία / μοτέρ | 230 Vac / 24 Vdc |
| Ταχύτητα | 24 m/min |
| Ροπή | 29 Nm |
| Κύκλοι / ώρα | 58 (στους 20 °C) |
| Χρήση | 80% · εντατική |
| Ρεύμα / ισχύς | 3,5 A / 600 W |
| Πίνακας | MA24ISE · δέκτης χωριστά |
| Τερματικοί | Μαγνητικοί |
| Προστασία μετασχηματιστή | 110 °C |
| Βαθμός προστασίας | IP44 · −20 έως +55 °C |
| Διαστάσεις | 365 × 490 × 260 mm |
| Βάρος μοτέρ | 25 kg |
| Μέγ. βάρος πόρτας | 1200 kg |
Αξεσουάρ (πωλούνται χωριστά)
- Κρεμαγιέρα CREM-12 (M4) ή CREM-30 με γρανάζι M6 RUEL004A00
- Δέκτης RX433S · μπαταρία 7 Ah με KBPP
- Φωτοκύτταρα FT43 πάνω στο σώμα
- Κλουβί STO1 · LED STO3 · KUBEW
- LED STO3: 2 λωρίδες LED με την καλωδίωσή τους για τις εγκοπές του σώματος· ανάβουν ως φως πορείας όσο κινείται η πόρτα ή με το Night Light System, ώστε το μοτέρ να φαίνεται και το πέρασμα να φωτίζεται τη νύχτα
Τα όρια της Key Automation προϋποθέτουν πόρτα σε καλή κατάσταση, με ομαλή κύλιση, σε επίπεδο έδαφος και με στοπ στο άνοιγμα και στο κλείσιμο. Η Key ζητά ευαίσθητο άκρο σε όλα τα σημεία σύνθλιψης (EN 13241-1).
Χαρακτηριστικά
| Τάση | 24V |
| Ταχύτητα | 24m/min |
| Αντίληψη εμποδίου | Ναι |
| WiFi module | Ναι με KUBEW |
| Μέγιστο βάρος φύλλου | 1200 kg |
| Ροπή | 29 Nm |
| Κύκλοι ανά ώρα | 58 (στους 20 °C) |
| Κύκλος λειτουργίας | 80 % |
| Πίνακας ελέγχου | MA24ISE |
| Ονομαστική ισχύς | 450 W |
| Μέγιστη ισχύς | 600 W |
| Τάση τροφοδοσίας | 230 Vac |
| Συχνότητα δικτύου | 50/60 Hz |
| Ονομαστικό ρεύμα | 2,3 A |
| Ασφάλεια τροφοδοσίας | 3,15AT |
| Ασφάλεια αξεσουάρ | 2AT |
| Θερμική προστασία | 110 °C |
| Βαθμός στεγανότητας | IP44 |
| Κλάση μόνωσης | I |
| Θερμοκρασία λειτουργίας | -20 έως +55 °C |

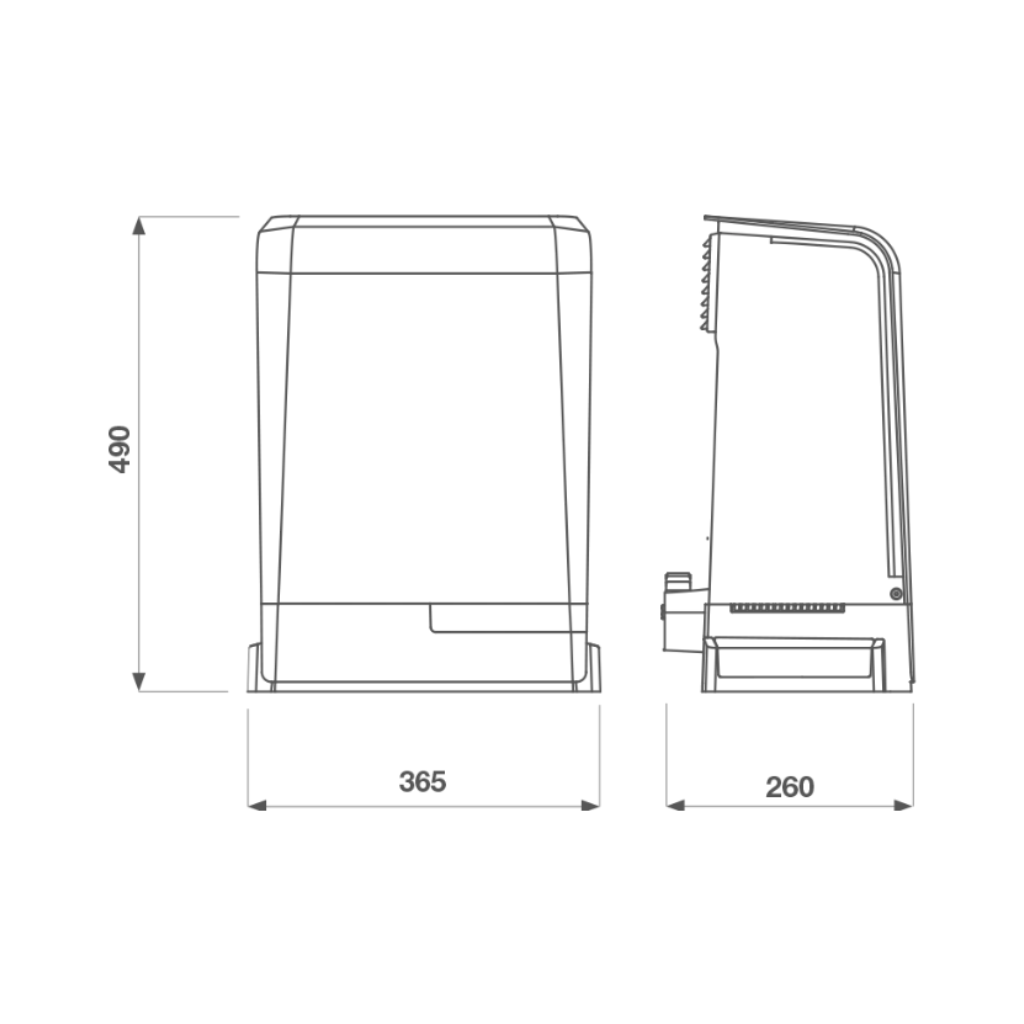

| Διαστάσεις (Π × Β × Υ) | 365 × 490 × 260 mm |
| Διαστάσεις συσκευασίας (Π × Β × Υ) | 365 × 490 × 260 mm |
| Βάρος με συσκευασία | 25 kg |
| Όγκος συσκευασίας | 0,04650 m³ |
| Τεμάχια ανά κιβώτιο | 16 |
Ερωτήσεις
- Για τι πόρτες είναι το STORM 1200 FAST;
- Για συρόμενες πόρτες έως 1200 kg με πολλή κίνηση: 24 m/min, ροπή 29 Nm, 58 κύκλοι την ώρα και χρήση 80%, για επιχειρήσεις και βιομηχανίες.
- Περιλαμβάνει δέκτη και τηλεχειριστήρια;
- Όχι. Ο δέκτης RX433S μπαίνει στην υποδοχή του πίνακα MA24ISE και τα τηλεχειριστήρια πωλούνται χωριστά, όπως κρεμαγιέρα, φωτοκύτταρα και φάρος.
- Τι κρεμαγιέρα χρειάζομαι;
- Με το γρανάζι M4 του κουτιού, γαλβανιζέ κρεμαγιέρα CREM-12, 114 mm από το έδαφος. Με το προαιρετικό γρανάζι M6 RUEL004A00, κρεμαγιέρα CREM-30 στα 112 mm. Και στις δύο περιπτώσεις διάκενο 2 mm από το γρανάζι.
- Τι είναι το STO3 και γιατί να το βάλω;
- Δύο λωρίδες LED της Key με την καλωδίωσή τους, για τις εγκοπές του σώματος του STORM. Ανάβουν όσο κινείται η πόρτα ή με το Night Light System του πίνακα MA24ISE, ώστε το μοτέρ να φαίνεται τη νύχτα και το πέρασμα να φωτίζεται. Πωλείται χωριστά.
- Λειτουργεί όταν κόβεται το ρεύμα;
- Με μπαταρίες 7 Ah και τον φορτιστή KBPP ναι. Χωρίς μπαταρία γυρίζετε το κλειδί 90° αριστερόστροφα και τραβάτε τον μοχλό ως την κάθετη θέση· η πόρτα κινείται με το χέρι.
- Πόσες κινήσεις την ώρα αντέχει;
- Έως 58 κύκλους την ώρα στους 20 °C (χρήση 80%), με πρότυπο φύλλο 8 m και 600 kg. Σε φύλλο 6 m οι κύκλοι αυξάνονται 33%, πάνω από 20 °C μειώνονται 15% ανά 5 °C και με πόρτα στο μέγιστο βάρος κατά 50%.
- Ρυθμίζεται από το κινητό;
- Ναι, με τις μονάδες KUBEW ή KUBE PRO και την εφαρμογή KUBE Smart, ή με την ενσύρματη οθόνη DYL. Πωλούνται χωριστά.
- Τι εγγύηση έχει;
- Το STORM 1200 FAST συνοδεύεται από εγγύηση 5 χρόνια από την Key Automation.
