Επίσημος Αντιπρόσωπος KEY AutomationTUS 600
230V · σκέτο · έως 600kg

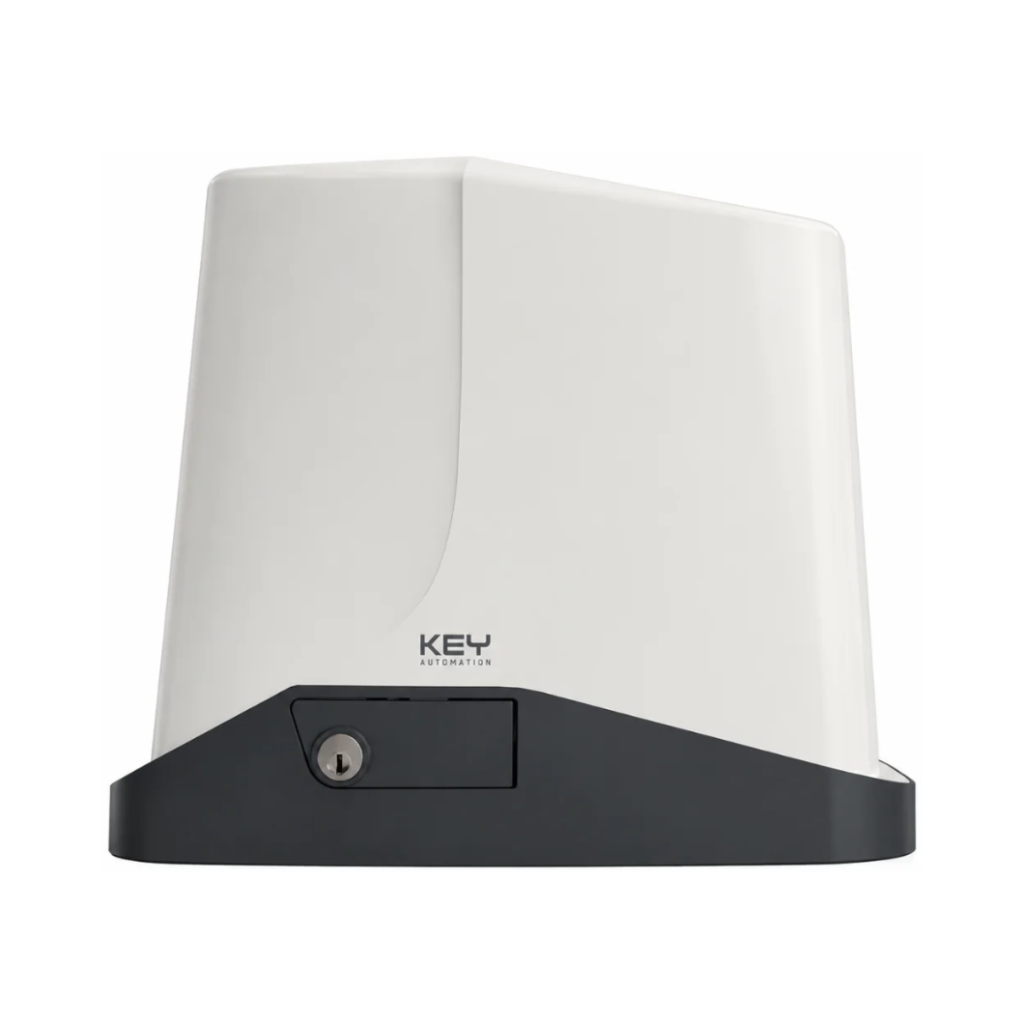

Μοτέρ συρόμενης πόρτας 230 Vac για πόρτες έως 600 kg: TURBO S TUS60, ροπή 16 Nm (≈ 440 N), χωρίς πίνακα, με τρύπες για τη θέση των Robus, BX και 746.
- 600 kg
- Μέγ. βάρος
- 230 V
- Τάση
Τιμή χονδρικής για συνεργάτες.
Κωδικός προϊόντος
Εγγύηση: 5 χρόνια
Αρχεία
Προτεινόμενα Αξεσουάρ
Μοτέρ συρόμενης 230 V για πόρτα έως 600 kg
Το TURBO S TUS60 είναι μοτέρ συρόμενης 230 Vac για πόρτες έως 600 kg, με ροπή 16 Nm (≈ 440 N), 9,6 m/min, μηχανικούς τερματικούς και θερμική προστασία 150 °C. Η Key ανέβασε τα όρια της σειράς 230 V από 500 σε 600 kg και από 800 σε 900 kg. Έρχεται χωρίς πίνακα, για όποιον έχει ήδη πίνακα 230 Vac ή θέλει να διαλέξει τον δικό του· κελύφη από χυτό αλουμίνιο, αθόρυβη μηχανική και καπάκι χωρίς ορατές βίδες.
Ποιος πίνακας ταιριάζει
Το TUS60 πωλείται χωρίς πίνακα. Με τον CT1RS της Key, που βάζουμε και στο έτοιμο κιτ, παίρνετε πίνακα 230 Vac σε κουτί IP54 με δέκτη 433,92 MHz, ρύθμιση με DIP και trimmer, ηλεκτρονικό συμπλέκτη, αυτόματο κλείσιμο 1–125 s, επιβράδυνση, τεστ φωτοκυττάρων και ευαίσθητο άκρο 8k2. Υπάρχει και έτοιμο κιτ TUS60 με CT1RS και 2 τηλεχειριστήρια PLAY4.
Πώς τοποθετείται στη συρόμενη πόρτα
Η αντιπλάκα στερεώνεται με 2 γερά βύσματα ή πακτώνεται σε μπετόν, με σωλήνα για τα καλώδια, σε απόσταση από την πόρτα 39 mm με RN800, 32 mm με CREM-8 ή 36 mm με CREM-12. Το ύψος ρυθμίζεται με 4 βίδες M8x35 και η κρεμαγιέρα μένει 2 mm πάνω από το γρανάζι, ώστε το βάρος να μην πατά στο μοτέρ. Οι τερματικοί σταματούν την πόρτα 30–50 mm πριν από τα στοπ, και η Key ζητά ευαίσθητο άκρο (EN 13241-1).
Στη θέση του παλιού Robus, BX ή 746
Οι τρύπες στερέωσης του TURBO S ταιριάζουν στις πλάκες των Nice Robus 600/1000 και Came BX χωρίς επιπλέον εξαρτήματα και του Faac 746 με το εξάρτημα STAF097A00 της Key. Πάνω σε πλάκα Key TURBO το νέο μοτέρ ανεβαίνει 3 mm με τις βίδες M8x35 του κουτιού, γιατί το γρανάζι του είναι χαμηλότερα. Η πλάκα στο μπετόν μένει· μετά την αλλαγή ελέγχετε το διάκενο 2 mm και τα στοπ.
Τι χρειάζεστε ακόμα
Μαζί με το TUS60 χρειάζεστε πίνακα 230 Vac για ένα μοτέρ (π.χ. CT1RS), τηλεχειριστήρια, κρεμαγιέρα M4 (νάιλον RN800 ή γαλβανιζέ CREM-8 / CREM-12). Τα πέδιλα των τερματικών είναι στη συσκευασία. Η Key ζητά και ευαίσθητο άκρο στα σημεία σύνθλιψης· φωτοκύτταρα και φάρος ολοκληρώνουν την εγκατάσταση.
Τεχνική περιγραφή
KEY AUTOMATION TURBO S TUS60: μοτέρ 230 Vac · πόρτες έως 600 kg
Μοτέρ συρόμενης 230 Vac χωρίς πίνακα, για αυλόπορτες και γκαραζόπορτες έως 600 kg. Το TURBO S TUS60 έχει ροπή 16 Nm (≈ 440 N), μηχανικούς τερματικούς, θερμική προστασία 150 °C, κελύφη από χυτό αλουμίνιο και τρύπες για τη θέση των Nice Robus, Came BX, Faac 746 και Key TURBO.
Τι χρειάζεται ακόμα
- Πίνακας 230 Vac για ένα μοτέρ, π.χ. CT1RS της Key (υπάρχει και έτοιμο κιτ με CT1RS και 2 PLAY4)
- Τηλεχειριστήρια PLAY4 (για τον CT1RS)
- Κρεμαγιέρα M4
- Φωτοκύτταρα, φάρος και ευαίσθητο άκρο
Βασικά χαρακτηριστικά
- Πόρτες έως 600 kg: 9,6 m/min, ροπή 16 Nm (≈ 440 N), 20 κύκλοι/ώρα, θερμική προστασία 150 °C.
- Περισσότερη δύναμη: Η Key ανέβασε τα όρια του TURBO S 230 V: από 500 σε 600 kg και από 800 σε 900 kg.
- Χωρίς πίνακα ελέγχου: Για πίνακα 230 Vac της επιλογής σας· υπάρχει και ως κιτ με τον CT1RS.
- Απασφάλιση με κλειδί: Κλειδί 90° και η λαβή κάθετα: η πόρτα κινείται με το χέρι σε διακοπή ρεύματος.
- Χωρίς ορατές βίδες: Η συγκράτηση του καπακιού κρύβεται μέσα στον μοχλό απασφάλισης.
- Αθόρυβο και στιβαρό: Ελικοειδές γρανάζι από τεχνοπολυμερές με φλάντζα αλουμινίου, κελύφη από χυτό αλουμίνιο.
- Στη θέση του παλιού μοτέρ: Τρύπες για Nice Robus 600/1000, Came BX, Faac 746 (με εξάρτημα) και Key TURBO.
Τοποθέτηση
- Αντιπλάκα με 2 γερά βύσματα ή πακτωμένη σε μπετόν, με σωλήνα για τα καλώδια
- Απόσταση πλάκας από την πόρτα: RN800 39 mm, CREM-8 32 mm, CREM-12 36 mm
- Ρύθμιση ύψους με 4 βίδες M8x35· διάκενο 2 mm ανάμεσα σε κρεμαγιέρα και γρανάζι
- Πέδιλα τερματικών ώστε η πόρτα να σταματά 30–50 mm πριν από τα στοπ ανοίγματος και κλεισίματος (υποχρεωτικά)
- Απασφάλιση: κλειδί 90° αριστερόστροφα και λαβή κάθετα στο μοτέρ
- Αντικατάσταση: Nice Robus 600/1000 και Came BX χωρίς εξαρτήματα, Faac 746 με STAF097A00, Key TURBO με ανύψωση 3 mm (βίδες M8x35)
- Ευαίσθητο άκρο σε όλα τα σημεία σύνθλιψης (EN 13241-1)
Προτεινόμενος πίνακας: CT1RS
- Πίνακας 230 Vac για ένα μοτέρ, σε κουτί IP54 200 × 160 × 90 mm, μοτέρ έως 700 W
- Ενσωματωμένος δέκτης 433,92 MHz, διαγραφή ενός τηλεχειριστηρίου χωρίς να χαθούν τα άλλα
- Ρύθμιση χωρίς μενού: διακόπτες DIP, 2 trimmer, LED 3 χρωμάτων
- Ηλεκτρονικός συμπλέκτης: δύναμη μοτέρ με trimmer· επιβράδυνση με εκμάθηση, ταχύτητα επιβράδυνσης χαμηλή ή υψηλή
- Αυτόματο κλείσιμο με παύση 1–125 s, λειτουργία πολυκατοικίας, βήμα-βήμα ή άνοιγμα-κλείσιμο
- Έξοδος 230 Vac έως 60 W για φάρο ή φως πορείας, έξοδος τεστ φωτοκυττάρων ή λυχνίας
- Είσοδος STOP ή ευαίσθητου άκρου 8k2
Τεχνικά στοιχεία
| Τροφοδοσία μοτέρ | 230 Vac, 50/60 Hz |
| Ταχύτητα | 9,6 m/min |
| Ροπή | 16 Nm (≈ 440 N) |
| Κύκλοι / ώρα | 20 (στους 20 °C) |
| Ρεύμα / ισχύς | 1,8 A / 380 W |
| Θερμική προστασία | 150 °C |
| Πίνακας | Χωρίς (πωλείται χωριστά) |
| Τερματικοί | Μηχανικοί |
| Βαθμός προστασίας | IP44 |
| Θερμοκρασία | −20 έως +55 °C |
| Διαστάσεις | 335 × 190 × 280 mm |
| Μέγ. βάρος πόρτας | 600 kg |
Αξεσουάρ (πωλούνται χωριστά)
- Κρεμαγιέρα RN800 (νάιλον, έως 800 kg) ή CREM-8 / CREM-12
- Φωτοκύτταρα FT23 / FT33 και φάρος
- STAF097A00 για αντικατάσταση Faac 746
Τα όρια της Key Automation προϋποθέτουν πόρτα σε καλή κατάσταση, με ομαλή κύλιση, σε επίπεδο έδαφος και με στοπ στο άνοιγμα και στο κλείσιμο. Η Key ζητά ευαίσθητο άκρο σε όλα τα σημεία σύνθλιψης (EN 13241-1).
Χαρακτηριστικά
| Τάση | 230V |
| Ταχύτητα | 9.6m/min |
| Αντίληψη εμποδίου | Όχι |
| WiFi module | Όχι |
Ερωτήσεις
- Για πόσο βαριά πόρτα είναι το TURBO S TUS60;
- Για συρόμενες πόρτες έως 600 kg, με ροπή 16 Nm (≈ 440 N) και 9,6 m/min. Η Key ανέβασε τα όρια του TURBO S 230 V από 500 σε 600 kg και από 800 σε 900 kg.
- Έχει πίνακα ελέγχου;
- Όχι, το TUS60 πωλείται χωρίς πίνακα. Ταιριάζει ο CT1RS της Key, πίνακας 230 Vac με δέκτη· υπάρχει και έτοιμο κιτ TUS60 με CT1RS και 2 τηλεχειριστήρια PLAY4.
- Τι κρεμαγιέρα χρειάζομαι;
- Κρεμαγιέρα M4: νάιλον RN800 (για πόρτες έως 800 kg) ή γαλβανιζέ CREM-8 / CREM-12. Η πλάκα μπαίνει 39 mm από την πόρτα με RN800, 32 mm με CREM-8 και 36 mm με CREM-12, με διάκενο 2 mm πάνω από το γρανάζι.
- Μπαίνει στη θέση του Nice Robus ή του Came BX;
- Ναι. Οι τρύπες του TURBO S ταιριάζουν στις πλάκες Nice Robus 600/1000 και Came BX χωρίς εξαρτήματα, του Faac 746 με το STAF097A00 και του Key TURBO με ανύψωση 3 mm.
- Λειτουργεί όταν κόβεται το ρεύμα;
- Τα μοτέρ 230 Vac δεν δουλεύουν με μπαταρία. Σε διακοπή ρεύματος γυρίζετε το κλειδί 90° αριστερόστροφα και τη λαβή κάθετα στο μοτέρ, και η πόρτα ανοίγει με το χέρι.
- Πόσες κινήσεις την ώρα αντέχει;
- Έως 20 κύκλους την ώρα στους 20 °C, με πρότυπο φύλλο 4 m και 200 kg. Σε μεγαλύτερο φύλλο οι κύκλοι μειώνονται αναλογικά, πάνω από 20 °C κατά 15% ανά 5 °C και με πόρτα στο μέγιστο βάρος κατά 50%.
- 24 V ή 230 V για μοτέρ συρόμενης;
- Τα 24 Vdc της Key (TURBO S 24 V, SUN, STORM) έχουν τον πίνακα μέσα στο μοτέρ και δέχονται εφεδρική μπαταρία για διακοπή ρεύματος. Τα 230 Vac, όπως το TUS60, δουλεύουν απευθείας στο δίκτυο, με θερμική προστασία 150 °C.
- Τι εγγύηση έχει;
- Το TURBO S TUS60 συνοδεύεται από εγγύηση 5 χρόνια από την Key Automation.
