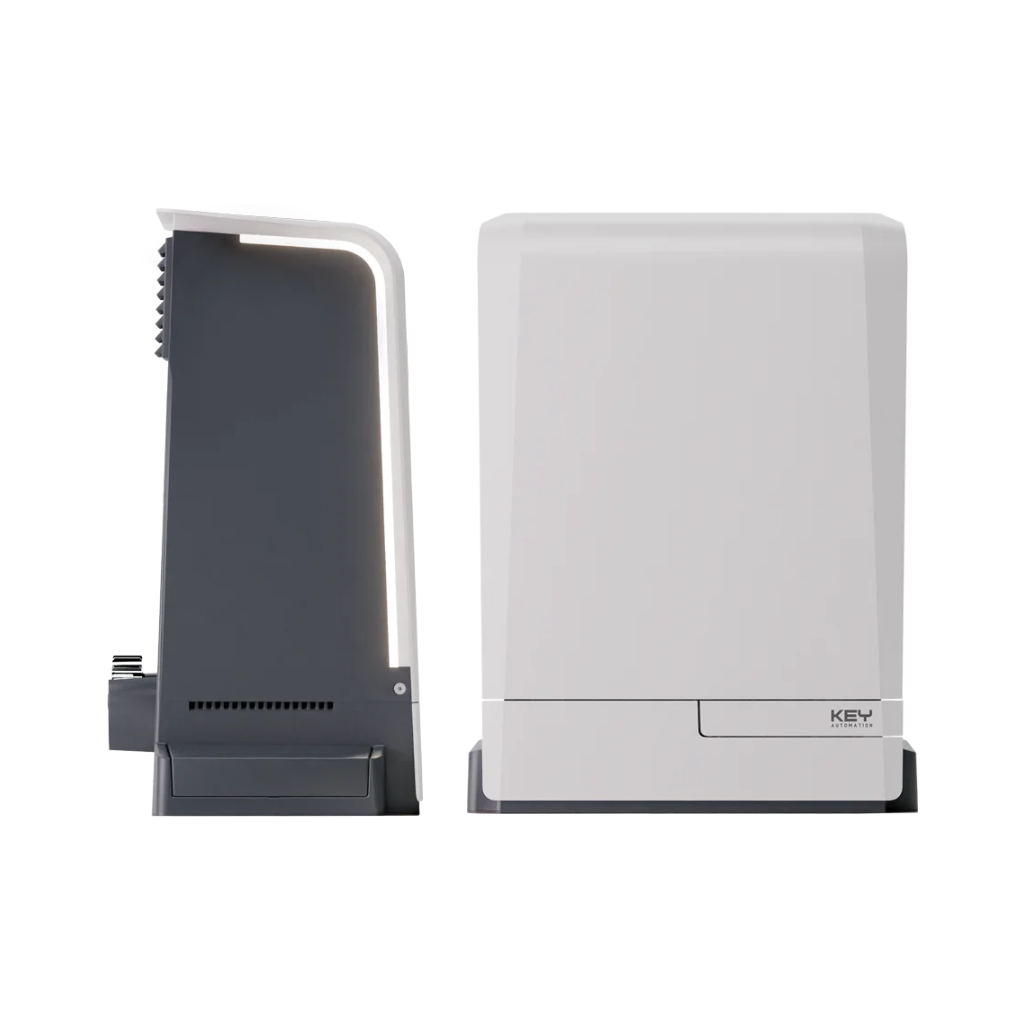

STORM 2000

KEY AUTOMATION STORM 2000: sTO20324 · 24 Vdc · πόρτες έως 2000 kg

Το STORM 2000 κινεί συρόμενες πόρτες έως 2000 kg με ροπή 36 Nm και 10,8 m/min, για μη εντατική χρήση: 16 κύκλοι την ώρα, χρήση 40%. Ταιριάζει σε βαριές πόρτες κατοικιών, αποθηκών και επαγγελματικών χώρων με λίγες κινήσεις την ημέρα. Έχει μαγνητικούς τερματικούς, πίνακα CT10324I με οθόνη και ενσωματωμένο δέκτη, και μεγάλο εσωτερικό χώρο με ράγα DIN.

Τι χρειάζεται ακόμα

• Τηλεχειριστήρια SUB44R (ο δέκτης είναι στον πίνακα)
• Κρεμαγιέρα CREM-12 (M4) ή CREM-30 με γρανάζι M6 RUEL004A00
• Φωτοκύτταρα και ευαίσθητο άκρο· προαιρετικά μπαταρία, κλουβί STO1, KUBEW / KUBE PRO

Βασικά χαρακτηριστικά

• Πόρτες έως 2000 kg: 10,8 m/min, ροπή 36 Nm, 16 κύκλοι/ώρα, μη εντατική χρήση.
• Πίνακας CT10324I με δέκτη: Ενσωματωμένη οθόνη και δέκτης 433,92 MHz για 150 τηλεχειριστήρια.
• Μπαταρία KBP 1,3 Ah (προαιρετική): Κρατά την πόρτα σε λειτουργία σε διακοπή ρεύματος.
• Μαγνητικοί τερματικοί: Ο αισθητήρας βλέπει τον μαγνήτη από 15–30 mm.
• Μεγάλος χώρος μέσα: Ράγα DIN για αξεσουάρ και άνετη καλωδίωση.
• Θέση για φωτοκύτταρα FT43: Πάνω στο σώμα του μοτέρ, στα 50 cm από το έδαφος.
• Στη θέση του Key TURBO 200: Στην ίδια αντιπλάκα, με το ίδιο ύψος γραναζιού, χωρίς εξαρτήματα.

Τοποθέτηση

• Αντιπλάκα με τα αγκύρια πακτωμένα σε μπετόν, ή βύσματα M12 σε υπάρχουσα βάση
• Μοτέρ στην πλάκα με 4 ροδέλες και 4 αυτασφαλιζόμενα παξιμάδια, ξανασφίξιμο μετά από λίγους κύκλους
• Ύψος κρεμαγιέρας από το έδαφος: 114 mm με το γρανάζι M4 του κουτιού, 112 mm με το προαιρετικό M6· διάκενο 2 mm
• Μαγνήτες τερματικών 15–30 mm από το μοτέρ, πόρτα 30–50 mm πριν από τα στοπ ανοίγματος και κλεισίματος (υποχρεωτικά)
• Απασφάλιση: κλειδί 90° αριστερόστροφα και ο μοχλός ως την κάθετη θέση
• Στη θέση του Key TURBO 200: ίδια αντιπλάκα, ίδιο ύψος γραναζιού, χωρίς εξαρτήματα
• Κλουβί STO1 τουλάχιστον 20 mm μπροστά από το μοτέρ· ευαίσθητο άκρο σε όλα τα σημεία σύνθλιψης (EN 13241-1)

Πίνακας ελέγχου CT10324I

• Μέσα στο STORM 2000, για μοτέρ έως 400 W
• Ενσωματωμένος δέκτης 433,92 MHz για 150 τηλεχειριστήρια, οθόνη 5 χαρακτήρων
• Εικονικός encoder, αυτόματη εκμάθηση διαδρομής, 5 ταχύτητες για άνοιγμα και κλείσιμο
• Ανίχνευση εμποδίου: στο άνοιγμα η πόρτα σταματά και το αυτόματο κλείσιμο αναστέλλεται
• Αυτόματο κλείσιμο έως 900 s, κλείσιμο μετά τη διέλευση, 2 τρόποι πολυκατοικίας
• Δεύτερο ευαίσθητο άκρο ανοίγματος στην είσοδο PAR, έξοδος ηλεκτρικής κλειδαριάς ή λυχνίας
• Προαιρετική εφεδρική μπαταρία KBP 1,3 Ah, ρύθμιση από το κινητό με KUBE PRO (firmware 2.0+)

Τεχνικά στοιχεία

Αξεσουάρ (πωλούνται χωριστά)

• Κρεμαγιέρα CREM-12 (M4) ή CREM-30 με γρανάζι M6 RUEL004A00
• Εφεδρική μπαταρία KBP 1,3 Ah
• Φωτοκύτταρα FT43 πάνω στο σώμα
• Κλουβί STO1 · KUBE PRO

Τα όρια της Key Automation προϋποθέτουν πόρτα σε καλή κατάσταση, με ομαλή κύλιση, σε επίπεδο έδαφος και με στοπ στο άνοιγμα και στο κλείσιμο. Η Key ζητά ευαίσθητο άκρο σε όλα τα σημεία σύνθλιψης (EN 13241-1).
