επίσημος διανομέαςNAKED SLIDING 400
NKSL400 · Κρυφό Μοτερ συρόμενης γκαραζόπορτας
Κρυφό μοτέρ συρόμενης Nice Naked Sliding 400: μπαίνει μέσα σε κολώνα από 140 × 140 mm, πόρτες έως 400 kg, πίνακας μέσα στο μοτέρ, BlueBUS.
- 400 kg
- Μέγ. βάρος
- 24 V
- Τάση
- 400 N
- Δύναμη
CLEARANCE
Αυτό το προϊόν είναι διαθέσιμο μόνο σε συνεργάτες. Συνδεθείτε για τιμές CLEARANCE.
Κωδικός προϊόντος
Εγγύηση: 3 χρόνια
Αρχεία
Κρυφό μοτέρ συρόμενης, μέσα στην κολώνα

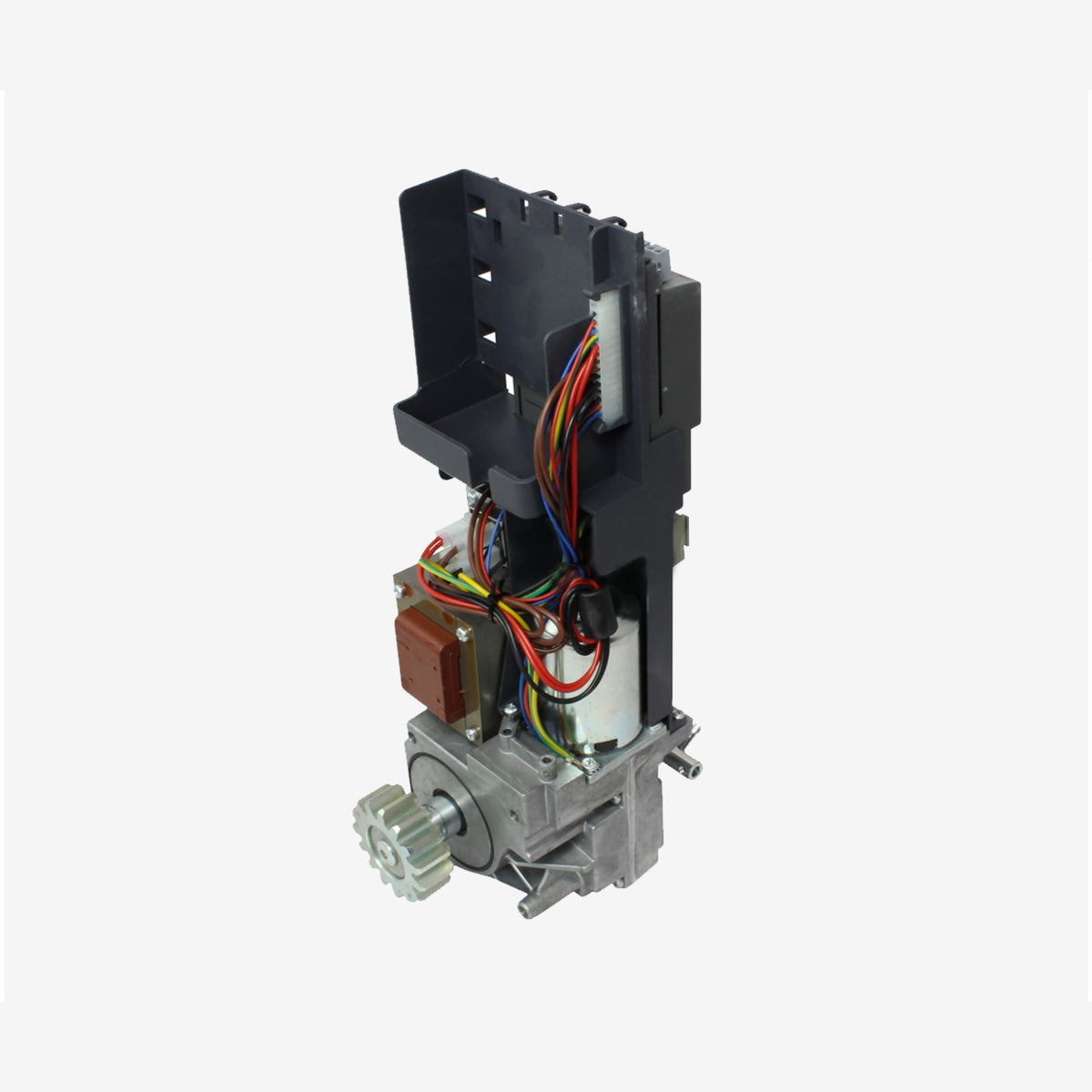

Το Naked Sliding 400 (NKSL400) της Nice είναι μοτέρ 24 V για συρόμενες πόρτες σπιτιών έως 400 kg, που μπαίνει μέσα σε κολώνα δίπλα στην πόρτα. Το μοτέρ δεν φαίνεται: έξω μένουν μόνο η κολώνα και η κρεμαγιέρα. Ξεκινά την πόρτα με δύναμη 400 N, κινείται με 20,4 m/min και κάνει έως 35 κύκλους την ώρα με φύλλο έως 4 m.

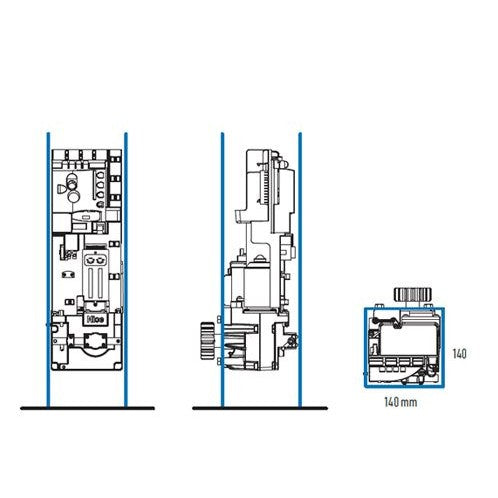

Χωράει σε κολώνες από 140 × 140 mm

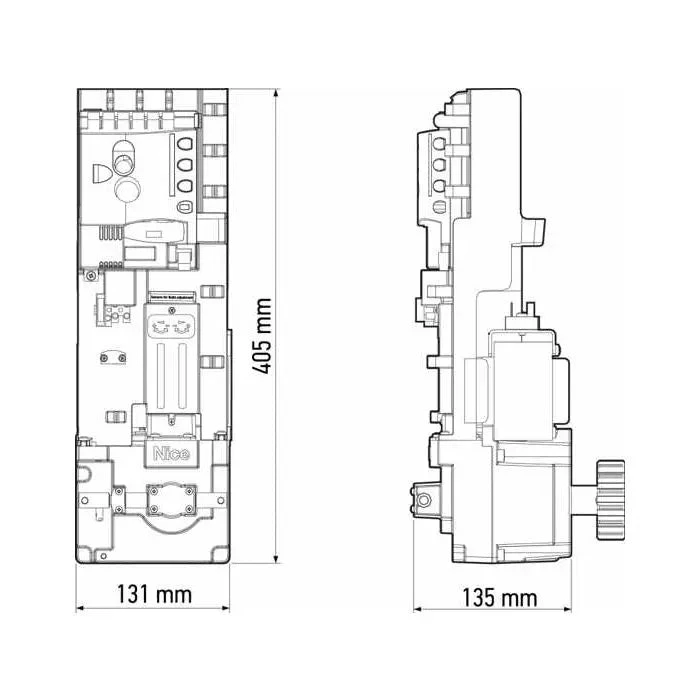

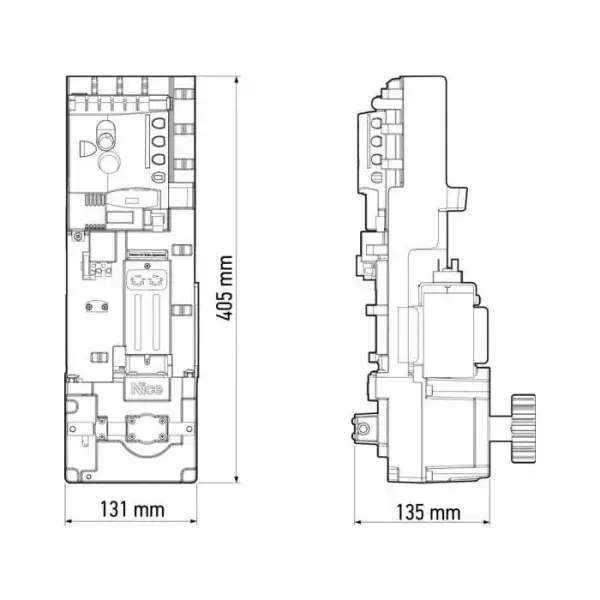

Το σώμα του είναι μόλις 131 × 135 × 405 mm, γι' αυτό η Nice το δίνει για κολώνες με εσωτερική διάσταση από 140 × 140 mm. Μπαίνει σε νέα κολώνα ή σε υπάρχουσα, αρκεί να έχει τον χώρο και τα ανοίγματα. Η απασφάλιση γίνεται από όποια πλευρά της κολώνας θέλετε ή απ' έξω, με τα KIO και KA1.

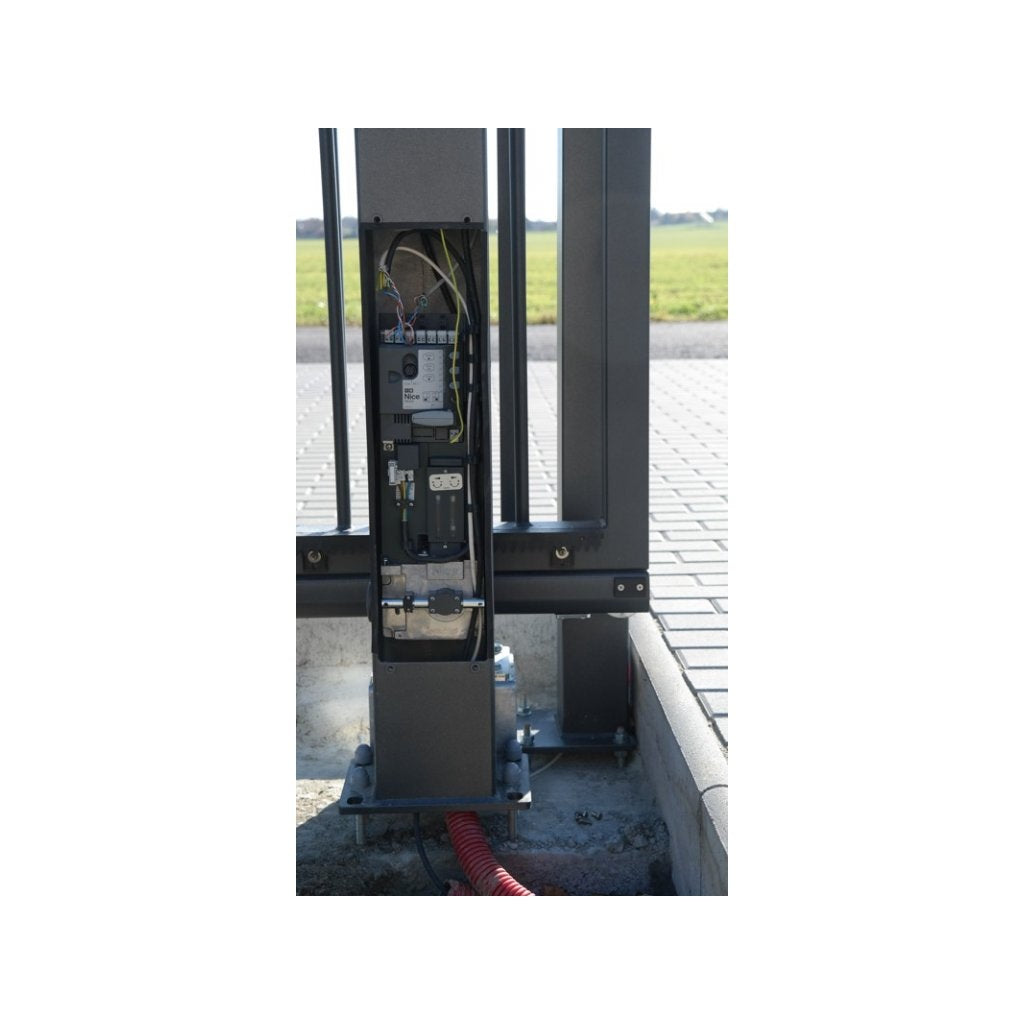

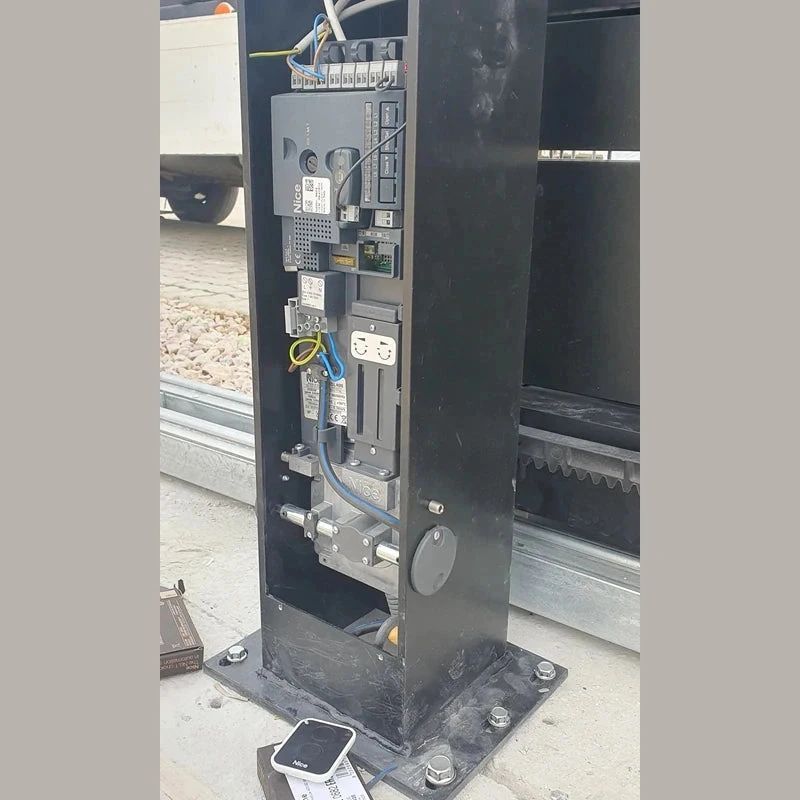

Πώς μπαίνει στην κολώνα
Η κολώνα κλείνει από πάνω και έχει άνοιγμα 520 × 134 mm για το μοτέρ. Το μοτέρ στερεώνεται με 4 βίδες M8 και ρυθμίζεται 5 mm στο ύψος, ενώ ο πείρος απασφάλισης ρυθμίζεται στο πλάτος της κολώνας. Η κρεμαγιέρα M4 μπαίνει με διάκενο 1–2 mm και οι μηχανικοί τερματικοί ρυθμίζονται μόνοι τους με ένα άνοιγμα-κλείσιμο με το χέρι.

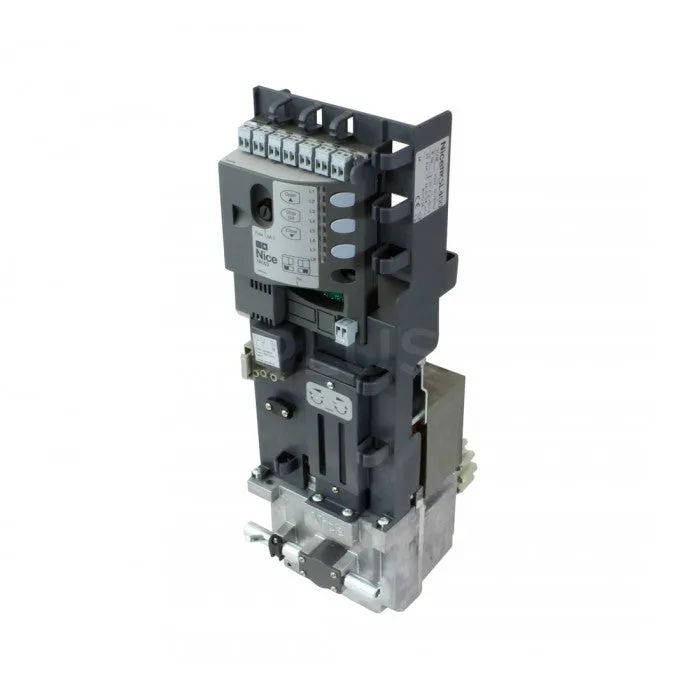

BlueBUS και 16 ρυθμίσεις με 3 κουμπιά
Ο πίνακας είναι μέσα στο μοτέρ. Με το BlueBUS τα φωτοκύτταρα και οι συσκευές ασφαλείας συνδέονται σε 2 καλώδια, έως 15 μονάδες. Από τα 3 κουμπιά ρυθμίζετε αυτόματο κλείσιμο 5–180 s, 6 ταχύτητες, δύναμη σε 8 επίπεδα, μερικό άνοιγμα για πεζούς 0,5–4 m και master / slave για 2 μοτέρ σε αντικριστά φύλλα. Με την εφεδρική μπαταρία PS124 κάνει λίγες κινήσεις και σε διακοπή ρεύματος.
Τι χρειάζεστε για πλήρη εγκατάσταση
Το NKSL400 πωλείται σκέτο: μοτέρ με πίνακα ελέγχου, υλικά στερέωσης και απασφάλισης. Για μια πλήρη εγκατάσταση προσθέτετε τηλεχειριστήρια και δέκτη OXI που κουμπώνει στον πίνακα, φωτοκύτταρα BlueBUS, φάρο ELDC με κεραία και κρεμαγιέρα M4. Ρωτήστε μας για ολόκληρο σετ.
Τεχνική περιγραφή
Nice Naked Sliding 400 (NKSL400): κρυφό μοτέρ συρόμενης γκαραζόπορτας μέσα σε κολώνα
Το Naked Sliding 400 (NKSL400) της Nice είναι μοτέρ 24 V για συρόμενες πόρτες σπιτιών έως 400 kg, που μπαίνει μέσα σε κολώνα δίπλα στην πόρτα. Το μοτέρ δεν φαίνεται: έξω μένουν μόνο η κολώνα και η κρεμαγιέρα. Ξεκινά την πόρτα με δύναμη 400 N, κινείται με 20,4 m/min και κάνει έως 35 κύκλους την ώρα με φύλλο έως 4 m.
Το σώμα του είναι μόλις 131 × 135 × 405 mm, γι' αυτό η Nice το δίνει για κολώνες με εσωτερική διάσταση από 140 × 140 mm. Μπαίνει σε νέα κολώνα ή σε υπάρχουσα, αρκεί να έχει τον χώρο και τα ανοίγματα. Η απασφάλιση γίνεται από όποια πλευρά της κολώνας θέλετε ή απ' έξω, με τα KIO και KA1.
Βασικά χαρακτηριστικά
- Κρυφό, μέσα στην κολώνα: Το μοτέρ μπαίνει μέσα σε κολώνα δίπλα στην πόρτα: το μοτέρ δεν φαίνεται.
- Χωράει σε λεπτές κολώνες: Εσωτερικά από 140 × 140 mm· σώμα μοτέρ μόλις 131 × 135 × 405 mm.
- Πόρτες έως 400 kg: Δύναμη 400 N στο ξεκίνημα, 20,4 m/min, έως 35 κύκλοι/ώρα με φύλλο έως 4 m.
- Πίνακας μέσα στο μοτέρ: 8 λειτουργίες ON-OFF και 8 ρυθμίσεις με 3 κουμπιά και LED.
- BlueBUS: όλα σε 2 καλώδια: Φωτοκύτταρα και συσκευές ασφαλείας σε 2 καλώδια, έως 15 μονάδες BlueBUS.
- Απασφάλιση από όποια πλευρά θέλετε: Και από τις δύο πλευρές της κολώνας ή απ' έξω, με τα KIO και KA1.
- Και χωρίς ρεύμα δικτύου: Εφεδρική μπαταρία PS124 ή ηλιακή τροφοδοσία Solemyo.
Τοποθέτηση στην κολώνα (εγχειρίδιο Nice)
- Κολώνα κλειστή από πάνω, με άνοιγμα 520 × 134 mm για να μπει το μοτέρ.
- Το κάλυμμα απασφάλισης στην τρύπα του, με τη βίδα και τη ροδέλα του κουτιού.
- Μοτέρ μέσα, με 4 βίδες M8 στις σχισμές· το ύψος ρυθμίζεται κατά 5 mm.
- Ο τριγωνικός πείρος απασφάλισης ρυθμίζεται στο πλάτος της κολώνας.
- Κρεμαγιέρα M4 με διάκενο 1–2 mm από το γρανάζι, ευθυγραμμισμένη ± 5 mm.
- Ένα πλήρες άνοιγμα-κλείσιμο με το χέρι: οι μηχανικοί τερματικοί ρυθμίζονται μόνοι τους.
Όρια χρήσης
- Φύλλο έως 4 m: έως 35 κύκλοι/ώρα, 14 συνεχόμενοι
- Φύλλο 4–6 m: έως 23 κύκλοι/ώρα, 11 συνεχόμενοι
- Φύλλο 200–400 kg: οι κύκλοι μειώνονται στο 50%, μέγιστη ταχύτητα «Πολύ γρήγορη»
- Διάρκεια ζωής 20.000–180.000 κύκλοι, ανάλογα με τις συνθήκες· συντήρηση κάθε 6 μήνες ή 20.000 κινήσεις
Τεχνικά στοιχεία
| Τροφοδοσία | 230 Vac, 50/60 Hz |
| Μοτέρ | 24 Vdc, μη αναστρέψιμο |
| Δύναμη στο ξεκίνημα | 400 N (12 Nm) |
| Δύναμη σε κίνηση | 200 N (6 Nm) |
| Ταχύτητα | 20,4 m/min · 6 επιλογές |
| Κύκλοι / ώρα | έως 35 (φύλλο έως 4 m) |
| Μέγ. βάρος πόρτας | 400 kg |
| Γρανάζι | M4, Z15, Ø 60 mm |
| Μέγ. ισχύς (αιχμή) | 330 W |
| Τερματικοί | Μηχανικοί, αυτορρυθμιζόμενοι |
| Κολώνα | εσωτερικά από 140 × 140 mm |
| Βαθμός προστασίας | IP44 τελικό προϊόν |
| Θερμοκρασία | −20 έως +50 °C |
| Διαστάσεις | 131 × 135 × 405 mm |
| Βάρος | 6,5 kg |
Πωλείται σκέτο: τηλεχειριστήρια, δέκτης OXI, φωτοκύτταρα, φάρος, κρεμαγιέρα M4, PS124, Solemyo και KIO / KA1 πωλούνται χωριστά. Ο βαθμός προστασίας IP44 ισχύει για το τελικό προϊόν με σωστή εγκατάσταση και εξαρτάται από την κολώνα.
Χαρακτηριστικά
| Τάση | 24V |
| Ταχύτητα | 20.4m/min |
| Χρήση | Εσωτερικού/Εξωτερικού |
| Αντίληψη εμποδίου | Ναι |
| WiFi module | Ναι με BiDi WiFi |
Ερωτήσεις
- Τι κολώνα χρειάζεται το NKSL400;
- Κολώνα με εσωτερική διάσταση τουλάχιστον 140 × 140 mm, κλειστή από πάνω, με άνοιγμα 520 × 134 mm για να μπει το μοτέρ και χώρο πίσω για τα καλώδια.
- Μπαίνει σε κολώνα που ήδη έχω;
- Ναι, αν έχει τον χώρο και μπορούν να γίνουν τα ανοίγματα για το μοτέρ, τη στερέωση και την απασφάλιση. Στείλτε μας διαστάσεις και φωτογραφία.
- Περιλαμβάνει τηλεχειριστήρια και φωτοκύτταρα;
- Όχι, είναι σκέτο μοτέρ με τον πίνακα ελέγχου. Τηλεχειριστήρια, δέκτης OXI, φωτοκύτταρα BlueBUS, φάρος και κρεμαγιέρα πωλούνται χωριστά.
- Πώς ανοίγει η πόρτα σε διακοπή ρεύματος;
- Με το κλειδί απασφάλισης: σύρετε το καπάκι, γυρίζετε το κλειδί 90° και η πόρτα κινείται με το χέρι. Με το KA1 γίνεται και απ' έξω. Με την προαιρετική PS124 κάνει και λίγες κινήσεις.
- Για πόσο βαριά πόρτα κάνει;
- Έως 400 kg. Με φύλλο έως 4 m κάνει έως 35 κύκλους την ώρα, με 4–6 m έως 23. Πάνω από 200 kg οι κύκλοι μειώνονται στο μισό.
- Αντέχει τη βροχή;
- Το εγχειρίδιο δίνει IP44 στο τελικό προϊόν με σωστή εγκατάσταση. Η κολώνα πρέπει να είναι κλειστή από πάνω και να μη μαζεύει νερά.
- Δουλεύει με ηλιακό;
- Ναι, με το σύστημα Solemyo της Nice, για σημεία χωρίς ρεύμα. Δεν τροφοδοτείται ταυτόχρονα από το δίκτυο και από το Solemyo.
- Τι εγγύηση έχει;
- Το Nice NKSL400 έχει εγγύηση 3 χρόνια.
