Τα φωτιστικά κήπου της Key Automation δουλεύουν στα 24 V συνεχούς ρεύματος. Αυτό αλλάζει τον τρόπο που στήνεται η εγκατάσταση: δεν χρειάζεται να ανοίξετε κανάλια για σωλήνες σε όλο τον κήπο, ούτε να φέρετε 230 V δίπλα σε κάθε φωτιστικό. Μία γραμμή καλωδίου ξεκινά από το τροφοδοτικό, περνά από κάθε φωτιστικό και συνεχίζει στο επόμενο. Σε αυτόν τον οδηγό θα δείτε πώς σχεδιάζεται η διαδρομή, πώς στερεώνεται το καλώδιο και πώς γίνεται σωστά κάθε σύνδεση με τους στεγανούς συνδέσμους CON3 και CON2.
Σχεδιάστε πρώτα τη διαδρομή

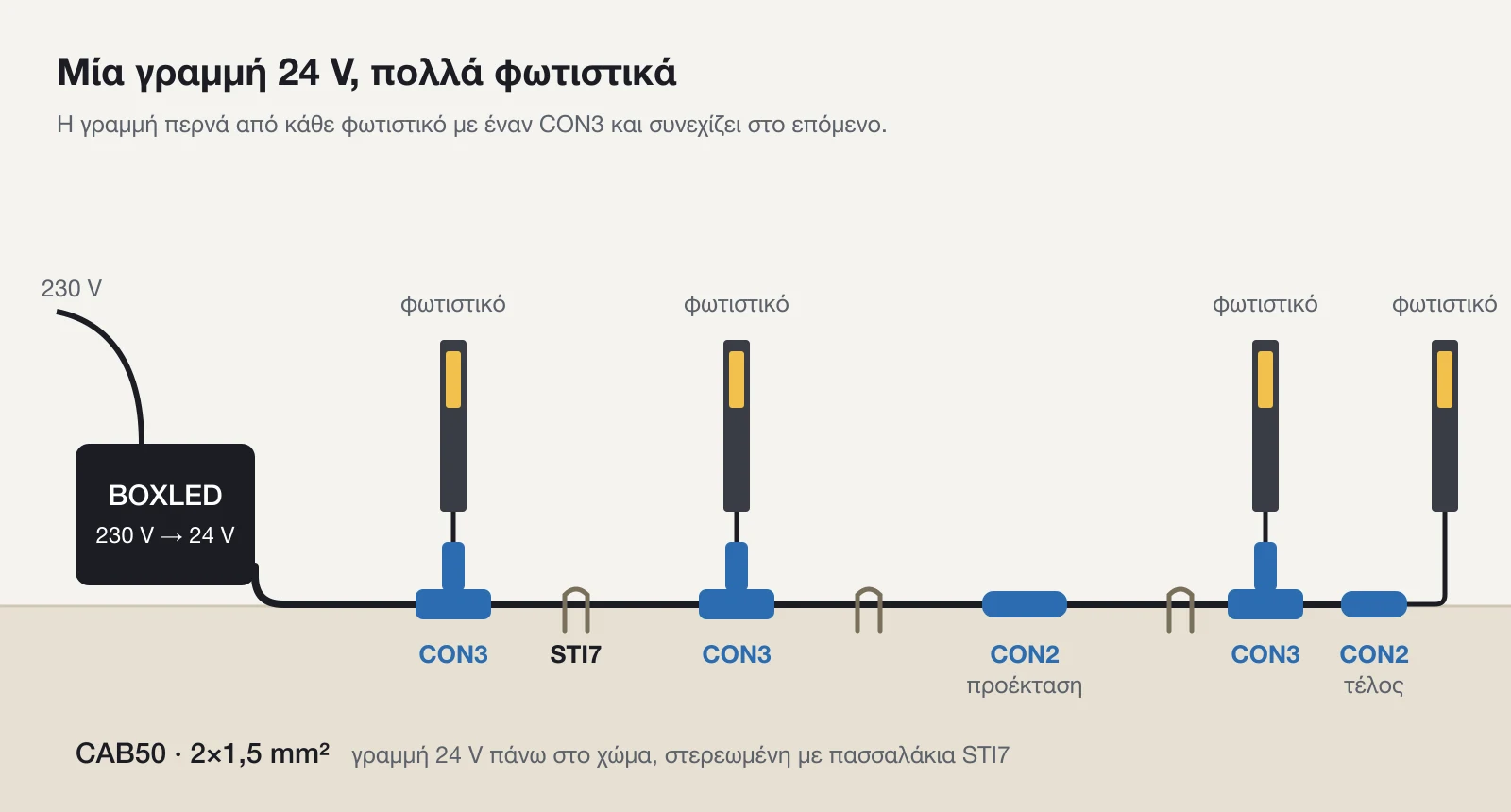

Πριν κόψετε καλώδιο, σημειώστε σε ένα σκαρίφημα πού μπαίνει κάθε φωτιστικό και από πού θα περάσει η γραμμή. Δουλέψτε ανά περιοχή του κήπου: διάδρομος, παρτέρια, δέντρα, είσοδος. Η πιο απλή λύση είναι μία συνεχής γραμμή που περνά δίπλα από κάθε φωτιστικό. Αν ο κήπος απλώνεται προς δύο κατευθύνσεις, ένας CON3 χωρίζει τη γραμμή σε δύο κλάδους.
Μετρήστε και το συνολικό μήκος της γραμμής. Από αυτό εξαρτάται η διατομή του καλωδίου, σύμφωνα με τις οδηγίες του BOXLED. Κρατήστε το σκαρίφημα: θα σας χρειαστεί όταν θελήσετε να προσθέσετε φωτιστικά αργότερα.
Το καλώδιο πάνω στο χώμα: CAB50 και STI7

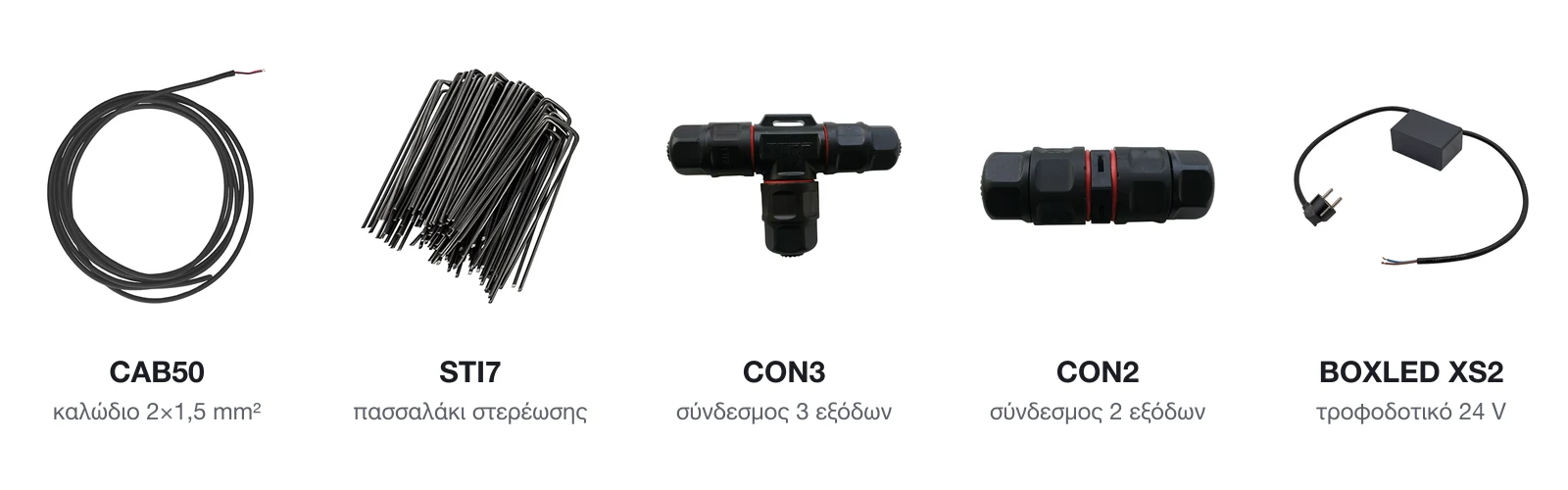

Επειδή η τάση είναι πολύ χαμηλή, η Key προβλέπει το καλώδιο να απλώνεται πάνω στο χώμα, χωρίς υπόγειους σωλήνες. Για αυτό υπάρχει το καλώδιο CAB50, 2×1,5 mm², μαύρο, σε καρούλι των 50 m, κατάλληλο για εξωτερικό χώρο. Μπορείτε να χρησιμοποιήσετε και άλλο καλώδιο, αρκεί να είναι για εξωτερική χρήση και σωστής διατομής για το μήκος της γραμμής.
Στερεώστε το καλώδιο στο έδαφος με τα πασσαλάκια STI7, για να μη μετακινείται με το πότισμα και τη δουλειά στον κήπο. Με τον καιρό η βλάστηση το σκεπάζει και δεν φαίνεται. Σε σημεία όπου σκάβετε, περνά μηχάνημα ή κόβεται χλοοτάπητας στις άκρες, προστατέψτε το με σωλήνα ή περάστε το πιο μέσα.
Σύνδεση φωτιστικών με τον CON3
Ο CON3 είναι στεγανός σύνδεσμος IP68 με τρεις εξόδους, σε σχήμα Τ. Από τη μία πλευρά μπαίνει η γραμμή που έρχεται από το τροφοδοτικό, από την άλλη συνεχίζει προς το επόμενο φωτιστικό και στην τρίτη έξοδο συνδέεται το καλώδιο του φωτιστικού. Έτσι μία γραμμή τροφοδοτεί όλα τα φωτιστικά, χωρίς ξεχωριστό καλώδιο για το καθένα.
Σε κάθε σύνδεσμο η διαδικασία είναι η ίδια:

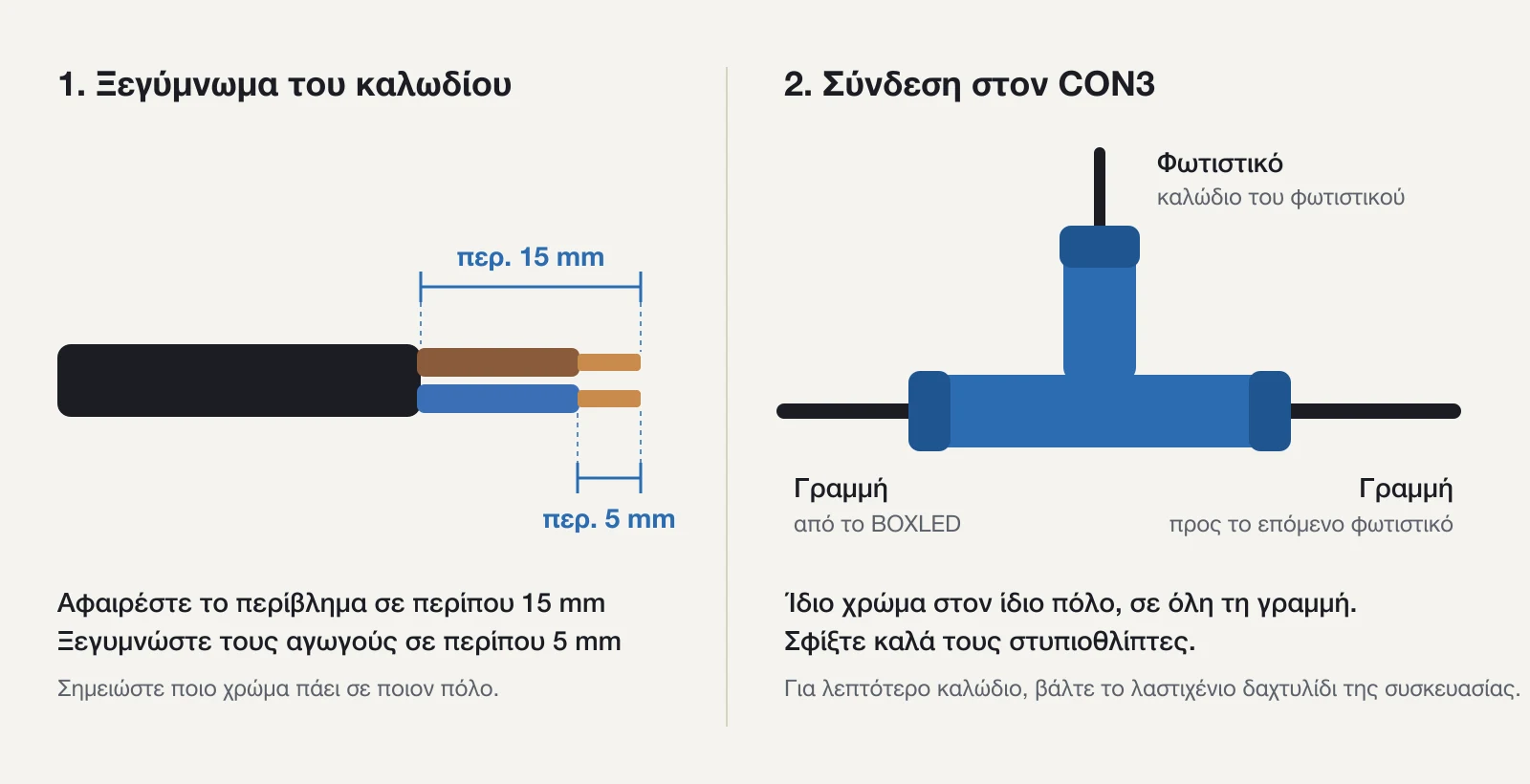

- Ξεγυμνώστε το καλώδιο. Αφαιρέστε περίπου 15 mm από το εξωτερικό περίβλημα και περίπου 5 mm από τη μόνωση κάθε αγωγού.
- Κρατήστε την πολικότητα. Σημειώστε ποιο χρώμα αγωγού πάει σε ποιον πόλο και κρατήστε την ίδια αντιστοίχιση σε όλους τους συνδέσμους. Ένα λάθος εδώ μεταφέρεται σε όλα τα φωτιστικά που ακολουθούν.
- Περάστε και συνδέστε. Περάστε κάθε καλώδιο από τον στυπιοθλίπτη του και συνδέστε τους αγωγούς: γραμμή εισόδου, γραμμή συνέχειας και καλώδιο φωτιστικού.
- Σφίξτε τους στυπιοθλίπτες. Πρέπει να αγκαλιάζουν σφιχτά το καλώδιο, γιατί αυτοί κρατούν έξω το νερό και την υγρασία. Αν το καλώδιο είναι λεπτότερο, βάλτε το λαστιχένιο δαχτυλίδι που υπάρχει στη συσκευασία.
Προέκταση και τέλος γραμμής με τον CON2
Ο CON2 είναι ο στεγανός σύνδεσμος IP68 δύο εξόδων. Τον χρησιμοποιείτε όταν το καλώδιο δεν φτάνει και χρειάζεται να συνεχίσετε τη γραμμή, για παράδειγμα με δεύτερο καρούλι. Στο τελευταίο φωτιστικό η γραμμή τελειώνει, οπότε εκεί αρκεί επίσης ένας CON2 αντί για CON3. Το ξεγύμνωμα, η πολικότητα και το σφίξιμο γίνονται ακριβώς όπως στον CON3.
Τροφοδοσία: BOXLED ή πίνακας του μοτέρ
Τα φωτιστικά LED 24 V της Key μπορούν να τροφοδοτηθούν από τον πίνακα του μοτέρ της αυλόπορτας. Όταν δεν συνδέονται εκεί ή όταν χρειάζεστε περισσότερα φωτιστικά, η γραμμή ξεκινά από ένα τροφοδοτικό BOXLED. Διαλέγετε μοντέλο ανάλογα με το πόσα φωτιστικά θα τροφοδοτήσει:
| Τροφοδοτικό | Φωτιστικά |
|---|---|
| BOXLED XS2 | έως 20 φωτιστικά |
| Κιτ BOXLED | έως 32 φωτιστικά |
| Κιτ BOXLED XL | έως 64 φωτιστικά |
Το BOXLED XS2 δέχεται είσοδο 90 έως 264 Vac, έχει προστασία IP68 και λειτουργεί από -20 έως +55 °C. Τα φωτιστικά ανάβουν από την εφαρμογή KubeSmart, από το τηλεχειριστήριο ή αυτόματα με αισθητήρα ημέρας-νύχτας. Η παροχή 230 V προς το τροφοδοτικό, σε εξωτερικό χώρο, πρέπει να είναι στεγανή και να την έχει κάνει ηλεκτρολόγος.
Έλεγχος πριν κλείσετε
- Κάθε στυπιοθλίπτης είναι σφιγμένο και κανένας αγωγός δεν φαίνεται έξω από τον σύνδεσμο.
- Η αντιστοίχιση χρώματος και πόλου είναι ίδια σε όλους τους συνδέσμους.
- Το καλώδιο είναι στερεωμένο με STI7 σε όλη τη διαδρομή και μακριά από σημεία που σκάβονται.
- Ανάψτε τη γραμμή και ελέγξτε κάθε φωτιστικό πριν σκεπαστεί το καλώδιο.
- Το σκαρίφημα της διαδρομής μένει στον πελάτη ή στον φάκελο του έργου.
Συχνές ερωτήσεις
Χρειάζεται σωλήνας για το καλώδιο;
Στη γραμμή 24 V η Key προβλέπει το καλώδιο CAB50 πάνω στο χώμα, στερεωμένο με STI7. Σωλήνα βάλτε μόνο εκεί όπου το καλώδιο κινδυνεύει να κοπεί ή να πατηθεί.
Μπορώ να προσθέσω φωτιστικό αργότερα;
Ναι. Κόβετε τη γραμμή στο σημείο που θέλετε, βάζετε έναν CON3 και συνδέετε το νέο φωτιστικό στην τρίτη έξοδο. Ελέγξτε μόνο ότι το τροφοδοτικό καλύπτει τον νέο αριθμό φωτιστικών.
Πόσα φωτιστικά σηκώνει μία εγκατάσταση;
Εξαρτάται από το τροφοδοτικό: έως 20 με το BOXLED XS2, έως 32 με το κιτ BOXLED και έως 64 με το κιτ BOXLED XL. Η διατομή του καλωδίου ακολουθεί το συνολικό μήκος της γραμμής.
Όλα τα εξαρτήματα και τα φωτιστικά θα τα βρείτε στην κατηγορία φωτισμός εξωτερικού χώρου. Για να διαλέξετε μοντέλα δείτε τη σελίδα φωτιστικά κήπου LED Key Automation. Αν θέλετε να δείτε πώς θα φαίνονται στον δικό σας κήπο πριν από την εγκατάσταση, δοκιμάστε τον σχεδιασμό φωτισμού κήπου με μια φωτογραφία.
