επίσημος διανομέαςLEVANTE LEV7002LTΜηχανισμός αυτόματης συρόμενης πόρτας, τηλεσκοπική 2+2, άνοιγμα 4600 mm, έως 4 × 70 kg, μήκος 7005 mm, με LED
Μηχανισμός αυτόματης συρόμενης πόρτας Key LEVANTE LEV7002LT: τηλεσκοπική 2+2, καθαρό άνοιγμα 4600 mm, φύλλα έως 4 × 70 kg, μήκος 7005 mm, με ενσωματωμένο LED και πίνακα CTLEV.
- Τηλεσκοπική 2+2
- Πόρτα
- 4,6 m
- Καθαρό άνοιγμα
- 4 × 70 kg
- Βάρος φύλλου
- 7,005 m
- Μήκος μηχανισμού
Τιμή χονδρικής για συνεργάτες.
Κωδικός προϊόντος
Εγγύηση: 5 χρόνια
Αρχεία
Θα χρειαστείς
Προτεινόμενα αξεσουάρ (11)

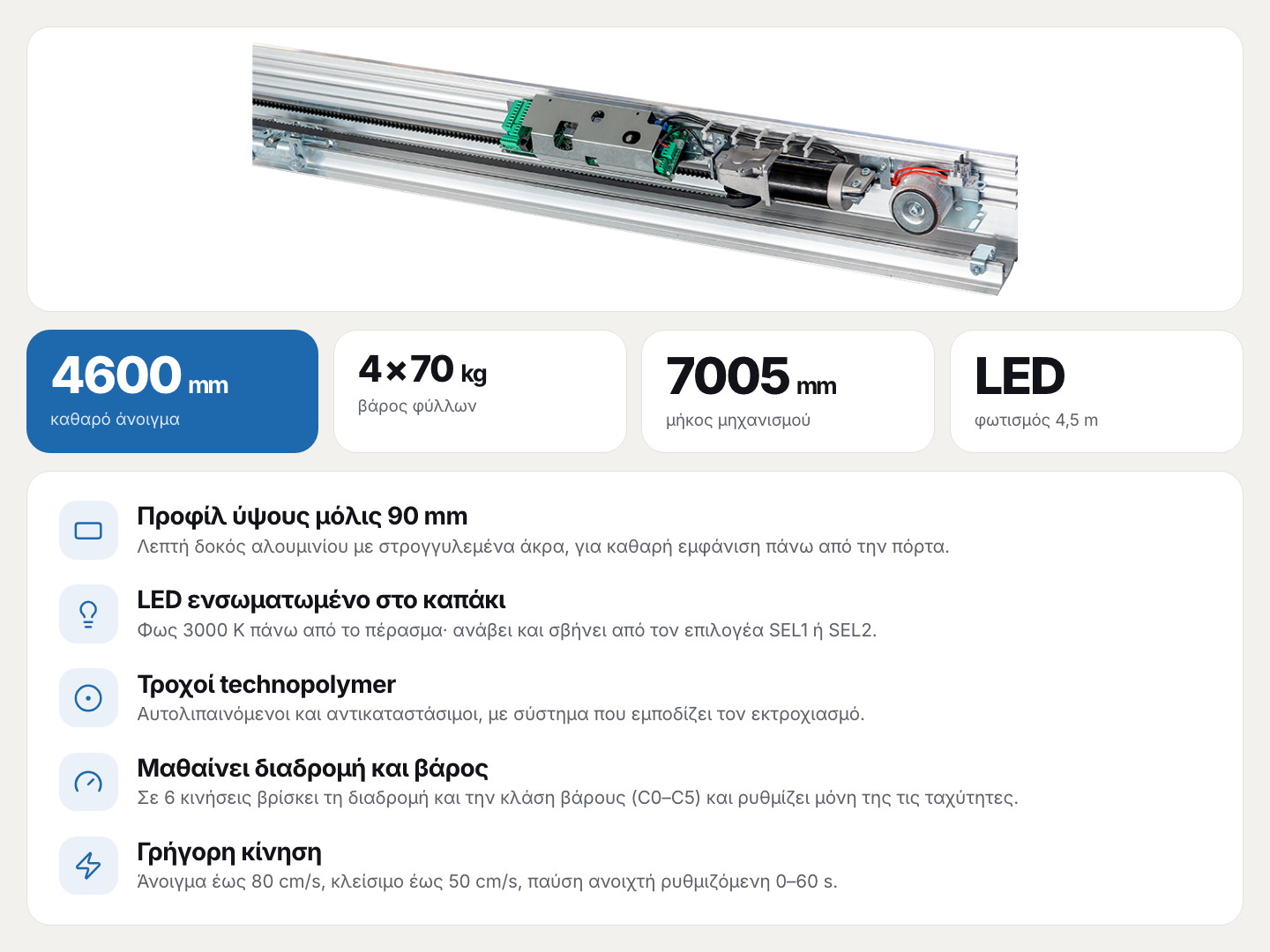

LEVANTE LEV7002LT: τηλεσκοπική αυτόματη συρόμενη πόρτα 2+2
Η LEVANTE είναι ο μηχανισμός της Key Automation για αυτόματες συρόμενες πόρτες σε εισόδους και περάσματα με συχνή χρήση. Η έκδοση LEV7002LT έρχεται συναρμολογημένη για 4 φύλλα, 2 ανά πλευρά, έως 70 kg το καθένα, με προφίλ αλουμινίου ύψους μόλις 90 mm, στρογγυλεμένα άκρα και φωτισμό LED 3000 K στο καπάκι. Οι τροχοί από technopolymer είναι αυτολιπαινόμενοι, αντικαθίστανται και έχουν σύστημα κατά του εκτροχιασμού.

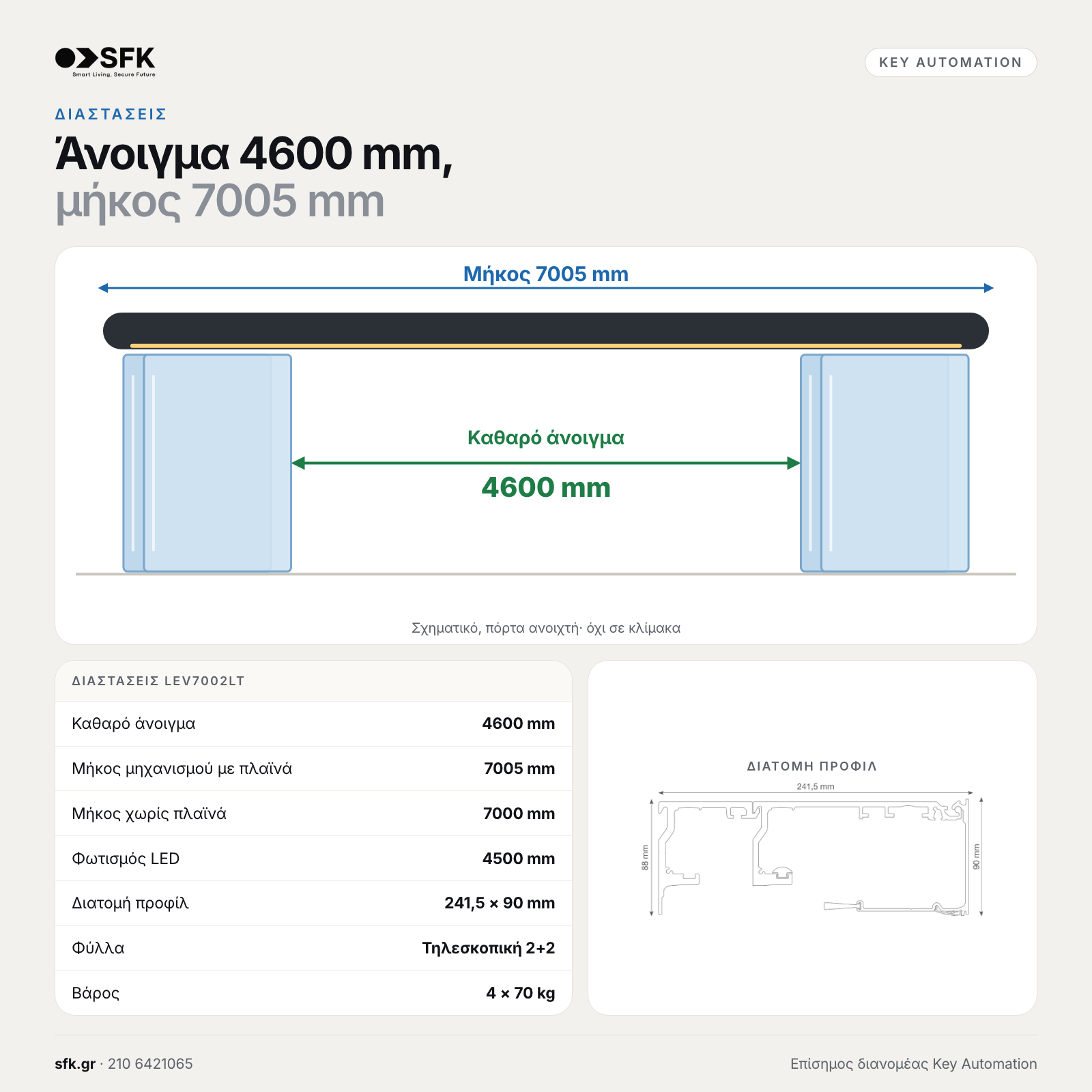

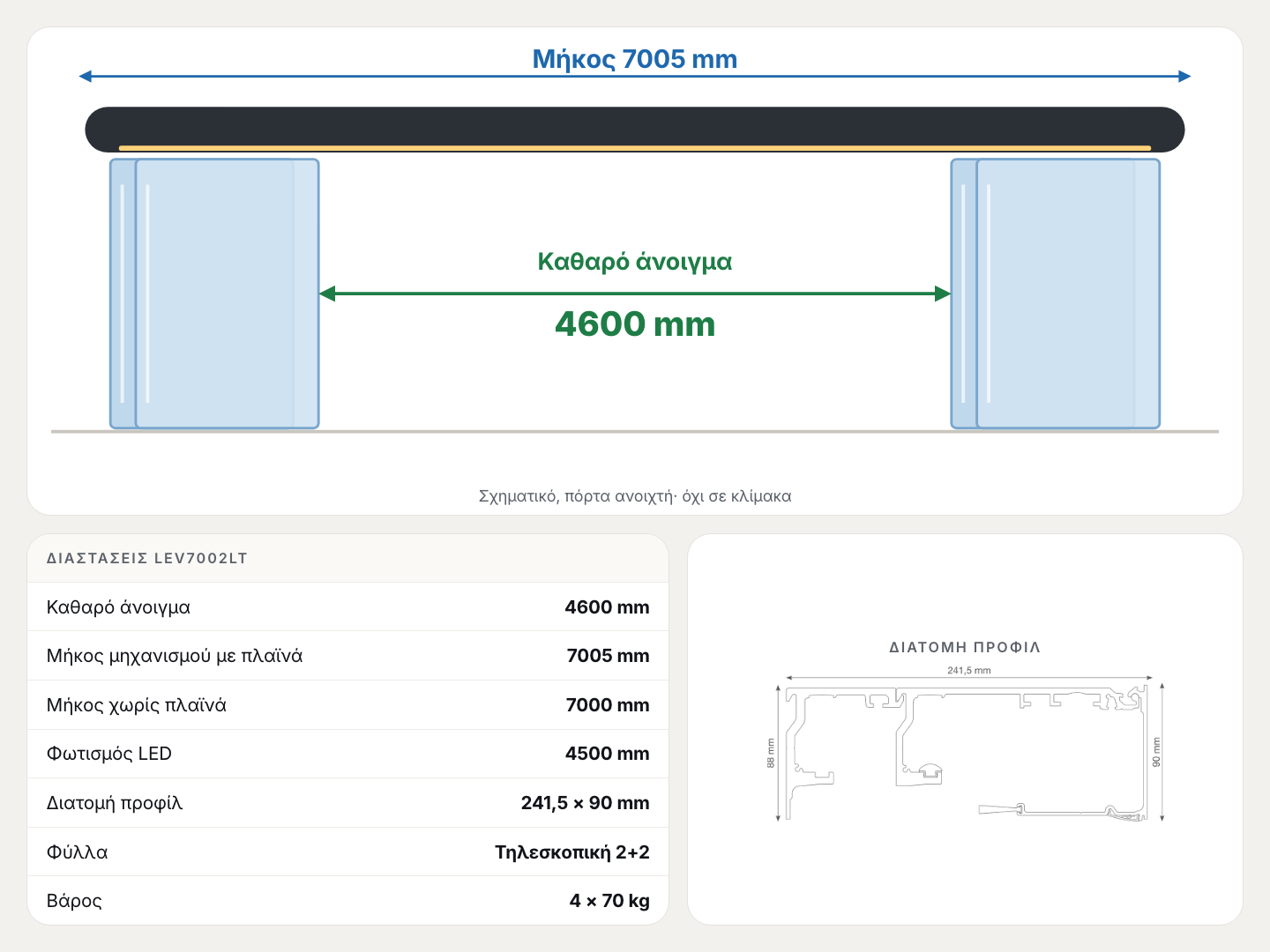

Διαστάσεις: άνοιγμα 4600 mm, μήκος 7005 mm
Ο μηχανισμός έχει μήκος 7005 mm με τα πλαϊνά καπάκια (7000 mm χωρίς αυτά) και δίνει καθαρό άνοιγμα 4600 mm. Το LED καλύπτει 4500 mm. Η διατομή του προφίλ είναι 241,5 × 90 mm, με δεύτερη ράγα για τα τηλεσκοπικά φύλλα.

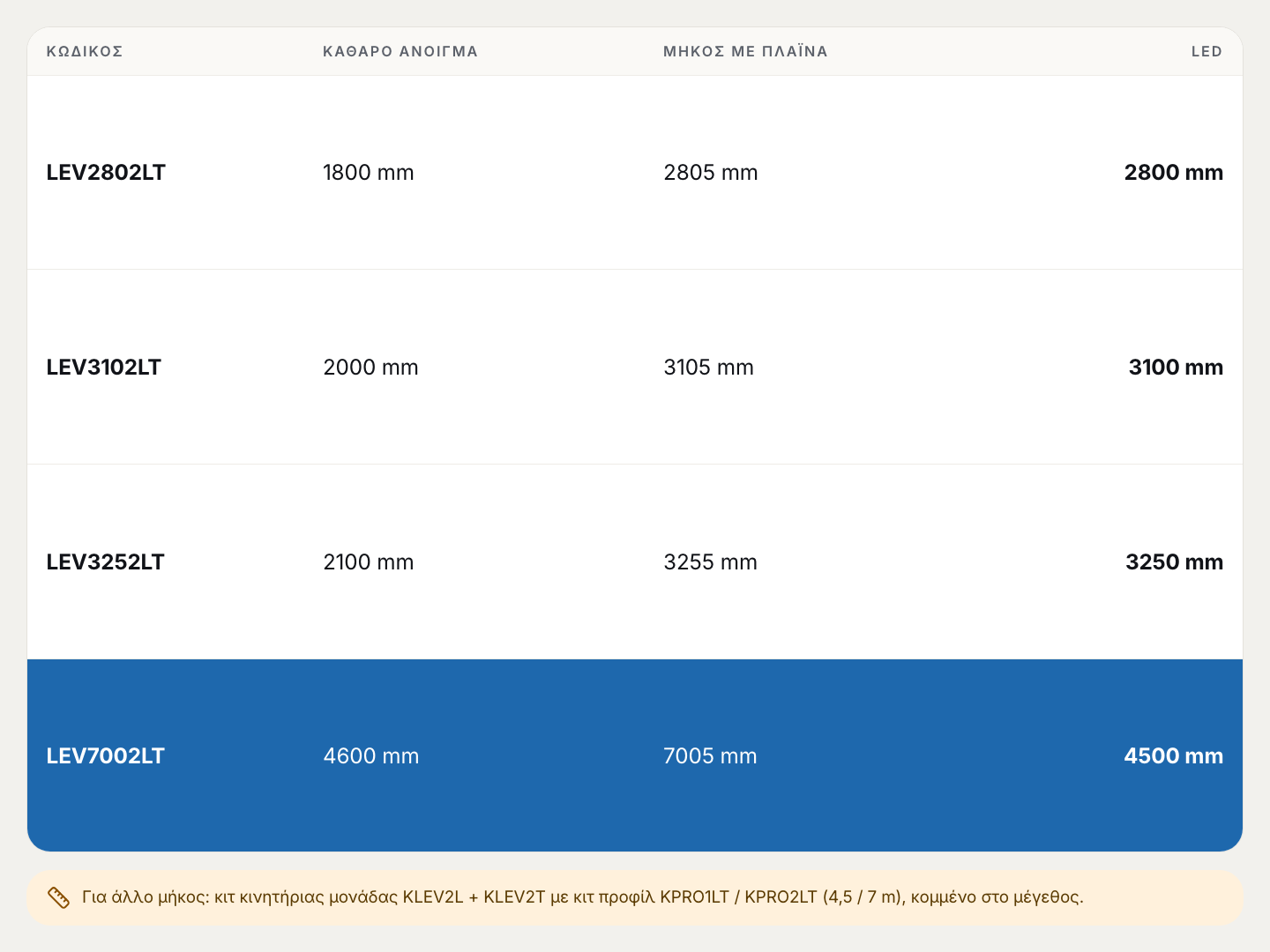

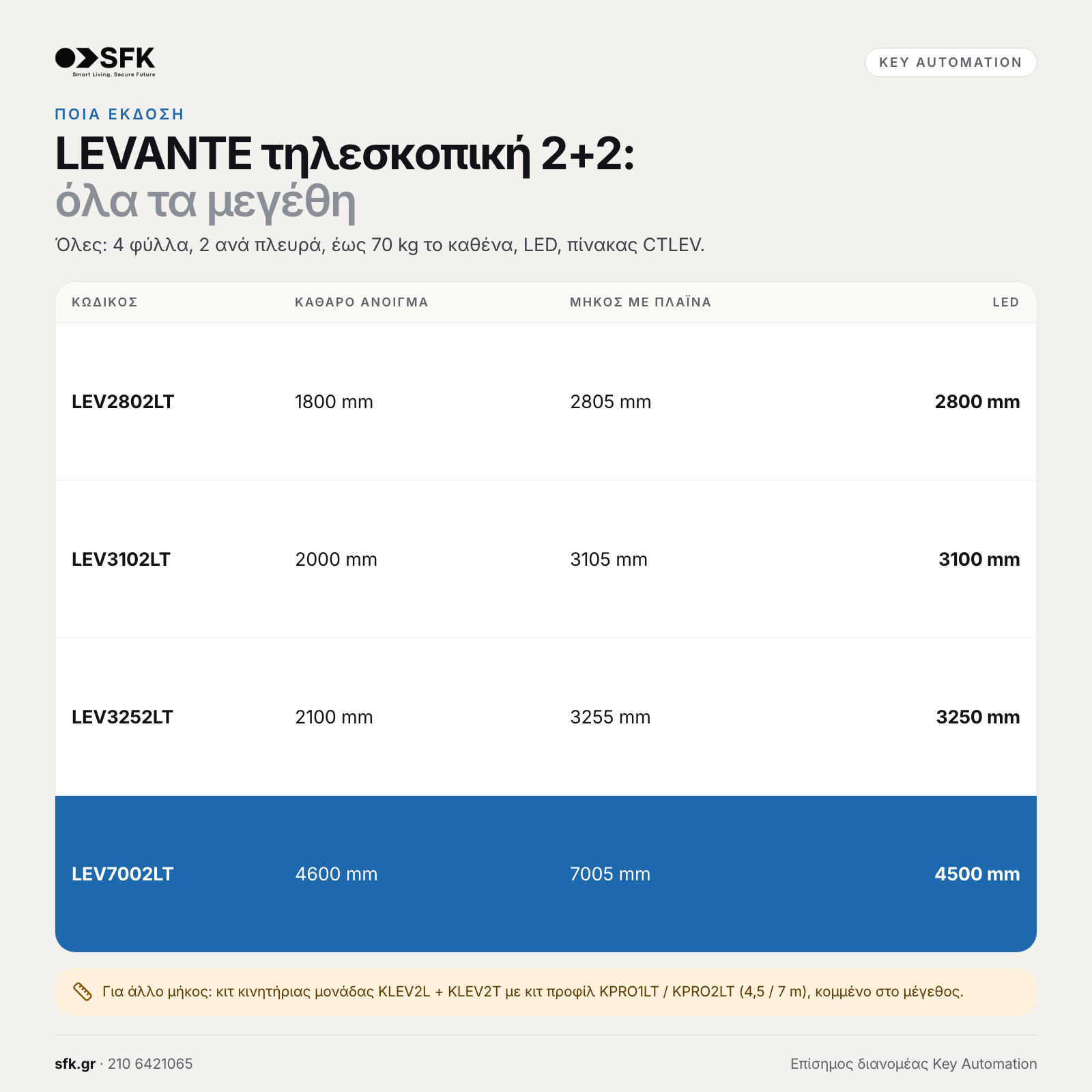

Όλα τα μεγέθη της τηλεσκοπικής LEVANTE 2+2
Η Key δίνει την τηλεσκοπική LEVANTE 2+2 σε σταθερά ζεύγη ανοίγματος και μήκους, ώστε να διαλέγεις από το πέρασμα που θέλεις. Αν κανένα μέγεθος δεν ταιριάζει, το ίδιο σύστημα υπάρχει σε κιτ: κινητήρια μονάδα KLEV και προφίλ KPRO που κόβεται στο μήκος, με δοκό έως 7 m.

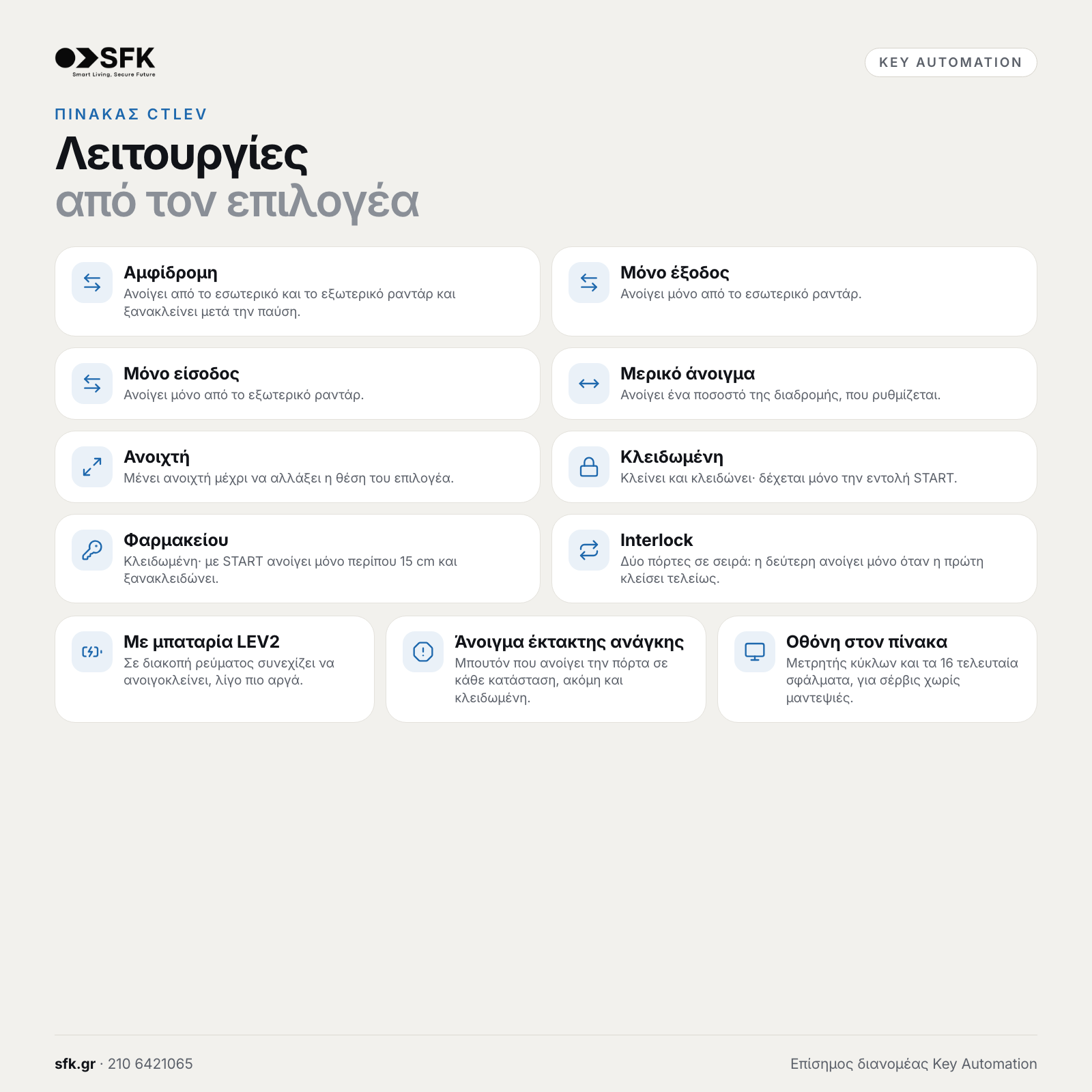

Λειτουργίες του πίνακα CTLEV
Από τον επιλογέα η πόρτα γίνεται αμφίδρομη, μόνο έξοδος, μόνο είσοδος, μερικό άνοιγμα, μόνιμα ανοιχτή, κλειδωμένη ή «φαρμακείου», όπου ανοίγει μόνο περίπου 15 cm. Με τη λειτουργία interlock δύο πόρτες σε σειρά ανοίγουν εναλλάξ. Ο πίνακας μαθαίνει σε 6 κινήσεις τη διαδρομή και το βάρος, έχει είσοδο για μπουτόν έκτακτης ανάγκης και κρατά μετρητή κύκλων και τα 16 τελευταία σφάλματα.

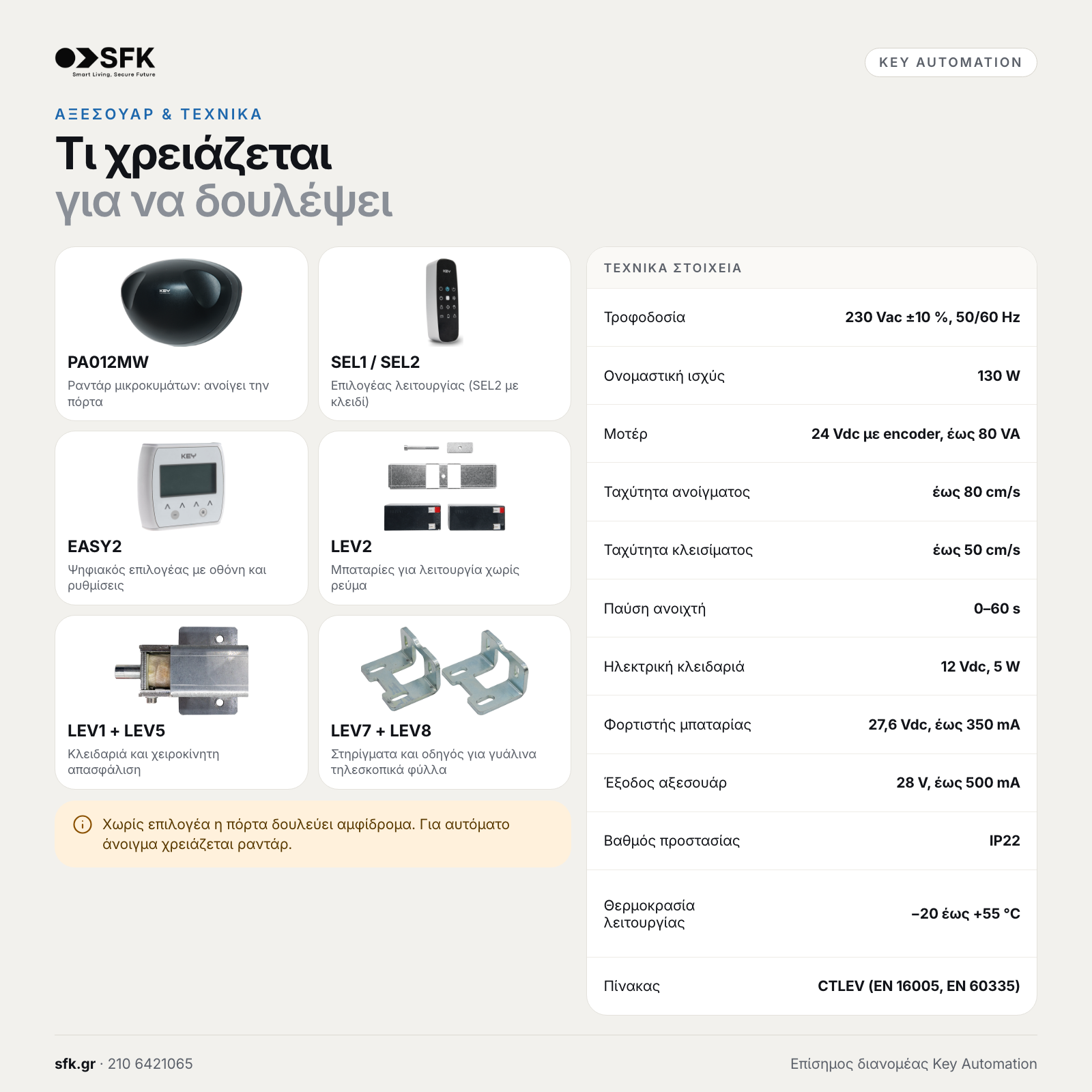

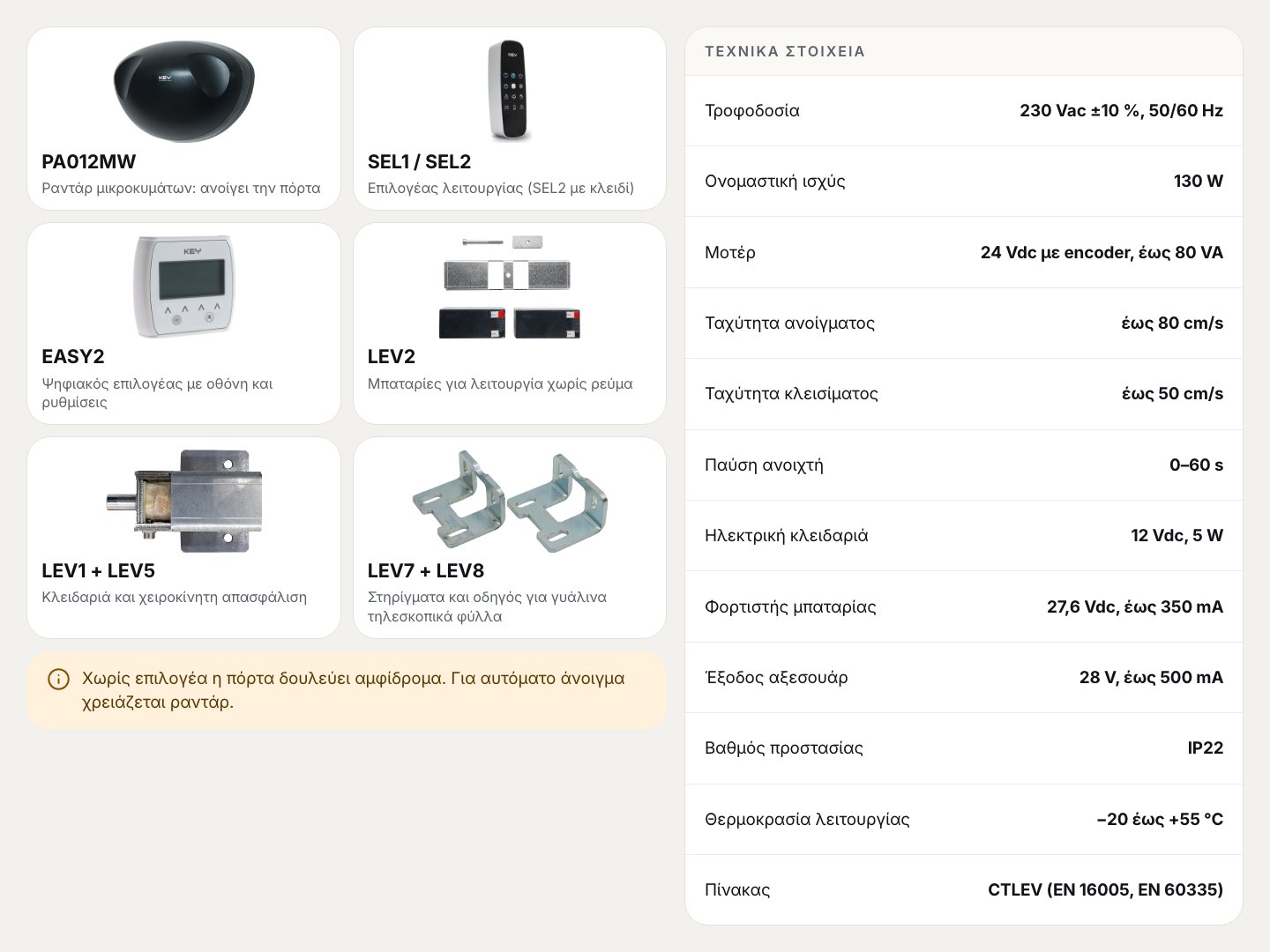

Τι χρειάζεται για να λειτουργήσει
Για το αυτόματο άνοιγμα χρειάζεται ραντάρ, όπως το PA012MW. Ο επιλογέας SEL1, SEL2 (με κλειδί), ο ασύρματος SEL3 ή ο ψηφιακός EASY2 είναι προαιρετικός· χωρίς επιλογέα η πόρτα δουλεύει αμφίδρομα. Με το κιτ μπαταρίας LEV2 συνεχίζει σε διακοπή ρεύματος, και με την κλειδαριά LEV1 κλειδώνει τη νύχτα.
Προτεινόμενα αξεσουάρ
SEL1
ADA.033
B2BΕπικοινωνήστε για τιμήSEL2
ADA.034
B2BΕπικοινωνήστε για τιμήEASY2
ADA.001
B2BΕπικοινωνήστε για τιμήSEL3
ADA.035
B2BΕπικοινωνήστε για τιμήSEL4
ADA.036
B2BΕπικοινωνήστε για τιμήLEV2
ADA.006
B2BΕπικοινωνήστε για τιμήLEV1
ADA.004
B2BΕπικοινωνήστε για τιμήLEV5
ADA.009
B2BΕπικοινωνήστε για τιμήLEV9
ADA.013
B2BΕπικοινωνήστε για τιμήLEV7
ADA.011
B2BΕπικοινωνήστε για τιμήLEV8
ADA.012
B2BΕπικοινωνήστε για τιμή
Τεχνική περιγραφή
LEVANTE LEV7002LT: μηχανισμός αυτόματης συρόμενης πόρτας, τηλεσκοπική 2+2
Η LEVANTE είναι ο μηχανισμός της Key Automation για αυτόματες συρόμενες πόρτες σε εισόδους και περάσματα με συχνή χρήση. Η έκδοση LEV7002LT έρχεται συναρμολογημένη για 4 φύλλα, 2 ανά πλευρά, έως 70 kg το καθένα, με προφίλ αλουμινίου ύψους μόλις 90 mm, στρογγυλεμένα άκρα και φωτισμό LED 3000 K στο καπάκι. Οι τροχοί από technopolymer είναι αυτολιπαινόμενοι, αντικαθίστανται και έχουν σύστημα κατά του εκτροχιασμού.

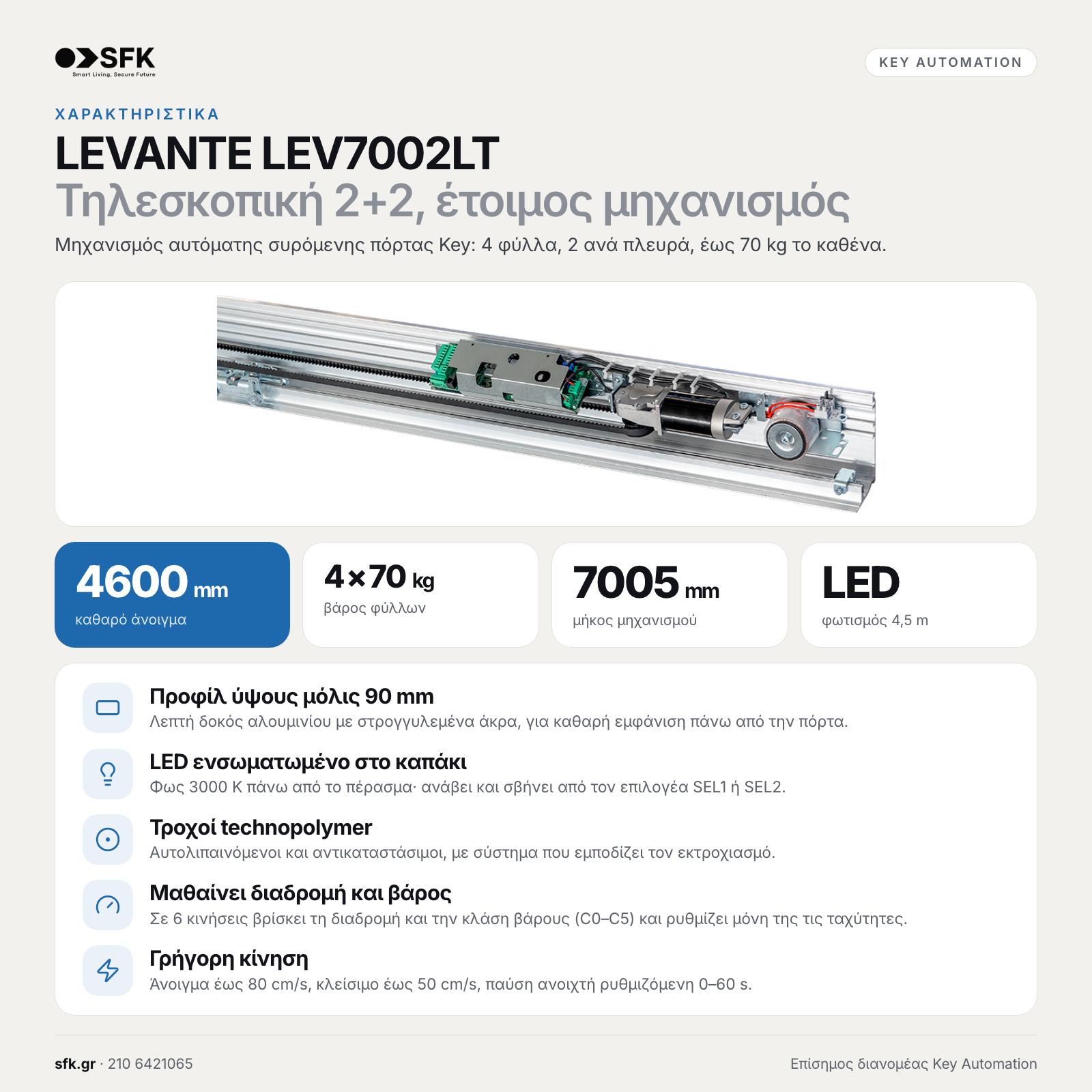

Βασικά χαρακτηριστικά
- Προφίλ ύψους μόλις 90 mm: Λεπτή δοκός αλουμινίου με στρογγυλεμένα άκρα, για καθαρή εμφάνιση πάνω από την πόρτα.
- LED ενσωματωμένο στο καπάκι: Φως 3000 K πάνω από το πέρασμα· ανάβει και σβήνει από τον επιλογέα SEL1 ή SEL2.
- Τροχοί technopolymer: Αυτολιπαινόμενοι και αντικαταστάσιμοι, με σύστημα που εμποδίζει τον εκτροχιασμό.
- Μαθαίνει διαδρομή και βάρος: Σε 6 κινήσεις βρίσκει τη διαδρομή και την κλάση βάρους (C0–C5) και ρυθμίζει μόνη της τις ταχύτητες.
- Γρήγορη κίνηση: Άνοιγμα έως 80 cm/s, κλείσιμο έως 50 cm/s, παύση ανοιχτή ρυθμιζόμενη 0–60 s.
Διαστάσεις
- Καθαρό άνοιγμα: 4600 mm
- Μήκος μηχανισμού: 7005 mm με τα πλαϊνά, 7000 mm χωρίς
- Φωτισμός LED: 4500 mm
- Διατομή προφίλ: 241,5 × 90 mm
- Βάρος: 4 φύλλα, 2 ανά πλευρά, έως 70 kg το καθένα

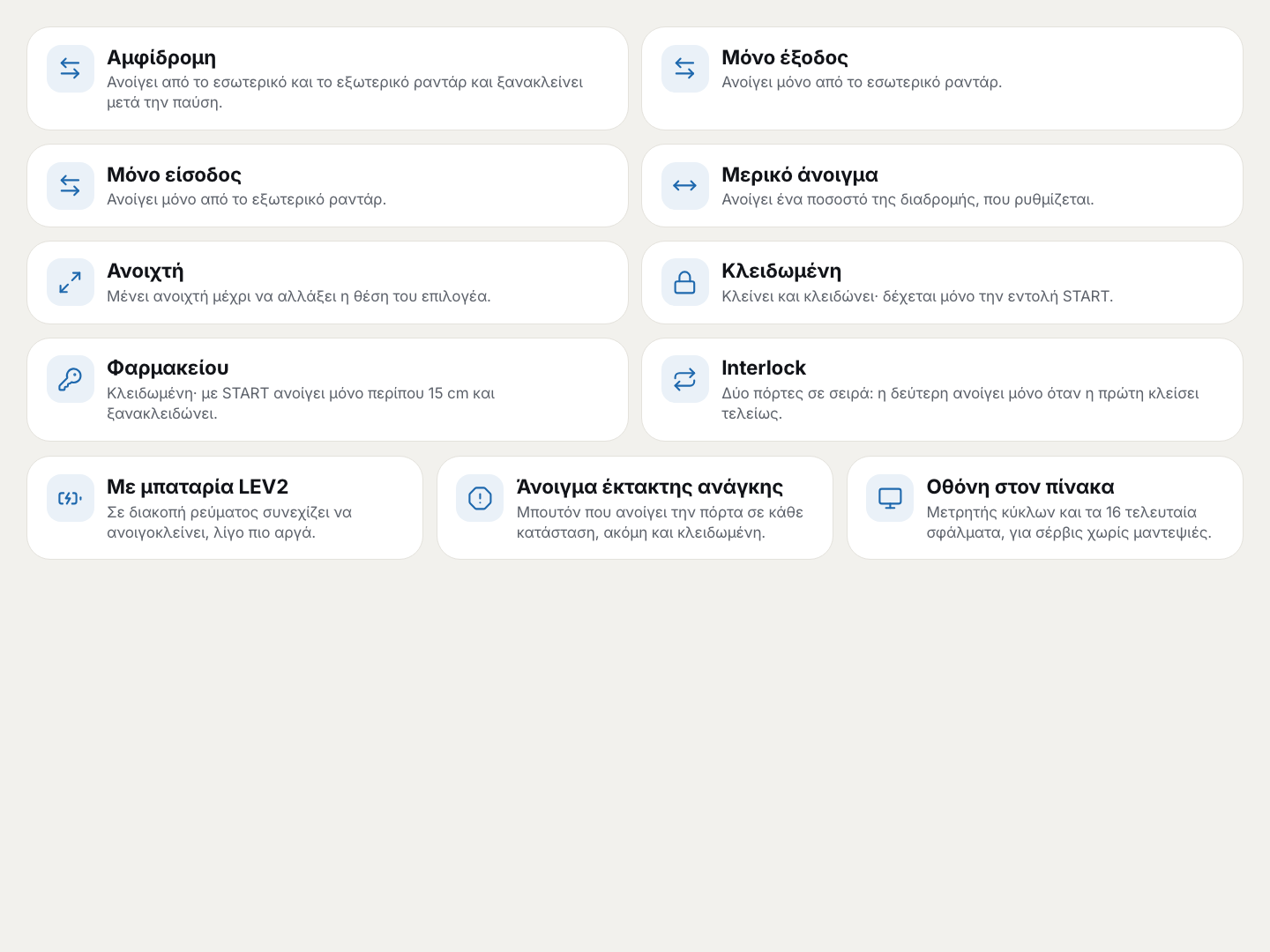

Λειτουργίες πίνακα CTLEV
- Αμφίδρομη: Ανοίγει από το εσωτερικό και το εξωτερικό ραντάρ και ξανακλείνει μετά την παύση.
- Μόνο έξοδος: Ανοίγει μόνο από το εσωτερικό ραντάρ.
- Μόνο είσοδος: Ανοίγει μόνο από το εξωτερικό ραντάρ.
- Μερικό άνοιγμα: Ανοίγει ένα ποσοστό της διαδρομής, που ρυθμίζεται.
- Ανοιχτή: Μένει ανοιχτή μέχρι να αλλάξει η θέση του επιλογέα.
- Κλειδωμένη: Κλείνει και κλειδώνει· δέχεται μόνο την εντολή START.
- Φαρμακείου: Κλειδωμένη· με START ανοίγει μόνο περίπου 15 cm και ξανακλειδώνει.
- Interlock: Δύο πόρτες σε σειρά: η δεύτερη ανοίγει μόνο όταν η πρώτη κλείσει τελείως.
- Με μπαταρία LEV2: Σε διακοπή ρεύματος συνεχίζει να ανοιγοκλείνει, λίγο πιο αργά.
- Άνοιγμα έκτακτης ανάγκης: Μπουτόν που ανοίγει την πόρτα σε κάθε κατάσταση, ακόμη και κλειδωμένη.
- Οθόνη στον πίνακα: Μετρητής κύκλων και τα 16 τελευταία σφάλματα, για σέρβις χωρίς μαντεψιές.
Αξεσουάρ
- Ραντάρ PA012MW για το αυτόματο άνοιγμα
- Επιλογείς SEL1, SEL2, SEL3 (με RXLEV), πληκτρολόγιο SEL4, ψηφιακός επιλογέας EASY2
- Κιτ μπαταρίας LEV2, αντιπανικό με ελαστικό LEV9
- Κιτ κλειδαριάς LEV1 και χειροκίνητης απασφάλισης LEV5
- Στηρίγματα LEV7 και οδηγός δαπέδου LEV8 για γυάλινα φύλλα
Τεχνικά στοιχεία
| Τροφοδοσία | 230 Vac ±10 %, 50/60 Hz |
| Ονομαστική ισχύς | 130 W |
| Μοτέρ | 24 Vdc με encoder, έως 80 VA |
| Ταχύτητα ανοίγματος | έως 80 cm/s |
| Ταχύτητα κλεισίματος | έως 50 cm/s |
| Παύση ανοιχτή | 0–60 s |
| Ηλεκτρική κλειδαριά | 12 Vdc, 5 W |
| Φορτιστής μπαταρίας | 27,6 Vdc, έως 350 mA |
| Έξοδος αξεσουάρ | 28 V, έως 500 mA |
| Βαθμός προστασίας | IP22 |
| Θερμοκρασία λειτουργίας | −20 έως +55 °C |
| Πίνακας | CTLEV (EN 16005, EN 60335) |
Χαρακτηριστικά
| Σειρά | LEVANTE |
| Τύπος πόρτας | Τηλεσκοπική 2+2 |
| Καθαρό άνοιγμα | 4600 mm |
| Μήκος | 7005 mm |
| Μέγιστο βάρος φύλλου | 70+70 + 70+70 kg |
| Κύκλος λειτουργίας | 100 % |
| Πίνακας ελέγχου | CTLEVL |
| Ονομαστική ισχύς | 130 W |
| Θερμοκρασία χρώματος | 3000 K |
| Τάση τροφοδοσίας | 230 Vac |
| Συχνότητα δικτύου | 50/60 Hz |
| Βαθμός στεγανότητας | IP22 |
| Κλάση μόνωσης | I |
| Θερμοκρασία λειτουργίας | -20 έως +55 °C |
| Διαστάσεις (Π × Β × Υ) | 90 × 242 × 7005 mm |
| Διαστάσεις συσκευασίας (Π × Β × Υ) | 184 × 7000 × 200 mm |
| Βάρος με συσκευασία | 67 kg |
| Όγκος συσκευασίας | 0,25760 m³ |
Ερωτήσεις
- Τι καθαρό άνοιγμα δίνει η LEVANTE LEV7002LT;
- 4600 mm ελεύθερο πέρασμα, με μηχανισμό μήκους 7005 mm μαζί με τα πλαϊνά καπάκια.
- Πόσο βάρος σηκώνει;
- Η τηλεσκοπική LEVANTE 2+2 δέχεται 4 φύλλα, 2 ανά πλευρά, έως 70 kg το καθένα.
- Τι σημαίνει τηλεσκοπική 2+2;
- Τέσσερα κινούμενα φύλλα, δύο σε κάθε πλευρά, που μαζεύονται ανά δύο: το μεγαλύτερο πέρασμα για τον χώρο που υπάρχει.
- Τι χρειάζεται για να ανοίγει αυτόματα;
- Ένα ραντάρ, όπως το PA012MW. Επιλογέας λειτουργίας (SEL1, SEL2, SEL3 ή EASY2) δεν είναι υποχρεωτικός: χωρίς επιλογέα η πόρτα δουλεύει αμφίδρομα.
- Ταιριάζει σε γυάλινη πόρτα;
- Ναι. Για τα γυάλινα φύλλα της τηλεσκοπικής η Key έχει τα στηρίγματα LEV7 και τον οδηγό δαπέδου LEV8.
- Μπαίνει κλειδαριά;
- Ναι, το κιτ κλειδαριάς LEV1 (12 Vdc) κλειδώνει την πόρτα στις καταστάσεις «Κλειδωμένη» και «Φαρμακείου», και το LEV5 την ξεκλειδώνει με το χέρι σε διακοπή ρεύματος.
- Τι γίνεται σε διακοπή ρεύματος;
- Με το κιτ μπαταρίας LEV2 η πόρτα συνεχίζει να δουλεύει, λίγο πιο αργά. Χωρίς μπαταρία, το κιτ LEV9 με ελαστικό ανοίγει τα φύλλα μόλις κοπεί το ρεύμα.
- Τι εγγύηση έχει;
- Το LEV7002LT έχει εγγύηση 5 χρόνια μέσω SFK.
