Τι καθαρό άνοιγμα δίνει η LEVANTE LEV6801L;

3350 mm ελεύθερο πέρασμα, με μηχανισμό μήκους 6850 mm μαζί με τα πλαϊνά καπάκια.

Πόσο βάρος σηκώνει;

Η μονόφυλλη LEVANTE δέχεται 1 φύλλο έως 160 kg.

Τι χρειάζεται για να ανοίγει αυτόματα;

Ένα ραντάρ, όπως το PA012MW. Επιλογέας λειτουργίας (SEL1, SEL2, SEL3 ή EASY2) δεν είναι υποχρεωτικός: χωρίς επιλογέα η πόρτα δουλεύει αμφίδρομα.

Ταιριάζει σε γυάλινη πόρτα;

Ναι, με PA005E (κιτ στερέωσης γυάλινης πόρτας 1500 mm, γυαλί έως 10 mm) ή PA007 + PA009 (προφίλ 3200 mm για γυαλί 10 mm).

Μπαίνει κλειδαριά;

Ναι, το κιτ κλειδαριάς LEV1 (12 Vdc) κλειδώνει την πόρτα στις καταστάσεις «Κλειδωμένη» και «Φαρμακείου», και το LEV5 την ξεκλειδώνει με το χέρι σε διακοπή ρεύματος.

Τι γίνεται σε διακοπή ρεύματος;

Με το κιτ μπαταρίας LEV2 η πόρτα συνεχίζει να δουλεύει, λίγο πιο αργά. Χωρίς μπαταρία, το κιτ LEV9 με ελαστικό ανοίγει τα φύλλα μόλις κοπεί το ρεύμα.

Τι εγγύηση έχει;

Το LEV6801L έχει εγγύηση 5 χρόνια μέσω SFK.

KEY AUTOMATION LEV6801L - LEVANTE μηχανισμός αυτόματης συρόμενης πόρτας, μονόφυλλη, άνοιγμα 3350 mm, έως 160 kg, μήκος 6850 mm, με LED 1

KEY AUTOMATION LEV6801L - LEVANTE μηχανισμός αυτόματης συρόμενης πόρτας, μονόφυλλη, άνοιγμα 3350 mm, έως 160 kg, μήκος 6850 mm, με LED 2

Key LEVANTE LEV6801L · Μονόφυλλη, έτοιμος μηχανισμός (χαρακτηριστικά)

Key Άνοιγμα 3350 mm, · μήκος 6850 mm (διαστάσεις)

Key LEVANTE μονόφυλλη: · όλα τα μεγέθη (ποια έκδοση)

Key Λειτουργίες · από τον επιλογέα (πίνακας ctlev)

Key Τι χρειάζεται · για να δουλέψει (αξεσουάρ & τεχνικά)

1 / 7

επίσημος διανομέας

LEVANTE LEV6801LΜηχανισμός αυτόματης συρόμενης πόρτας, μονόφυλλη, άνοιγμα 3350 mm, έως 160 kg, μήκος 6850 mm, με LED

Μηχανισμός αυτόματης συρόμενης πόρτας Key LEVANTE LEV6801L: μονόφυλλη, καθαρό άνοιγμα 3350 mm, φύλλα έως 160 kg, μήκος 6850 mm, με ενσωματωμένο LED και πίνακα CTLEV.

Μονόφυλλη
Πόρτα: 3,35 m
Καθαρό άνοιγμα: 160 kg
Βάρος φύλλου: 6,85 m
Μήκος μηχανισμού

B2BΕπικοινωνήστε για τιμή

Τιμή χονδρικής για συνεργάτες.

Κωδικός προϊόντος

Εγγύηση: 5 χρόνια

Κατόπιν παραγγελίας

Σύνδεση Γίνε Συνεργάτης

Αρχεία

Θα χρειαστείς

PA012MW
ADA.024
B2BΕπικοινωνήστε για τιμή

Προτεινόμενα αξεσουάρ (12)

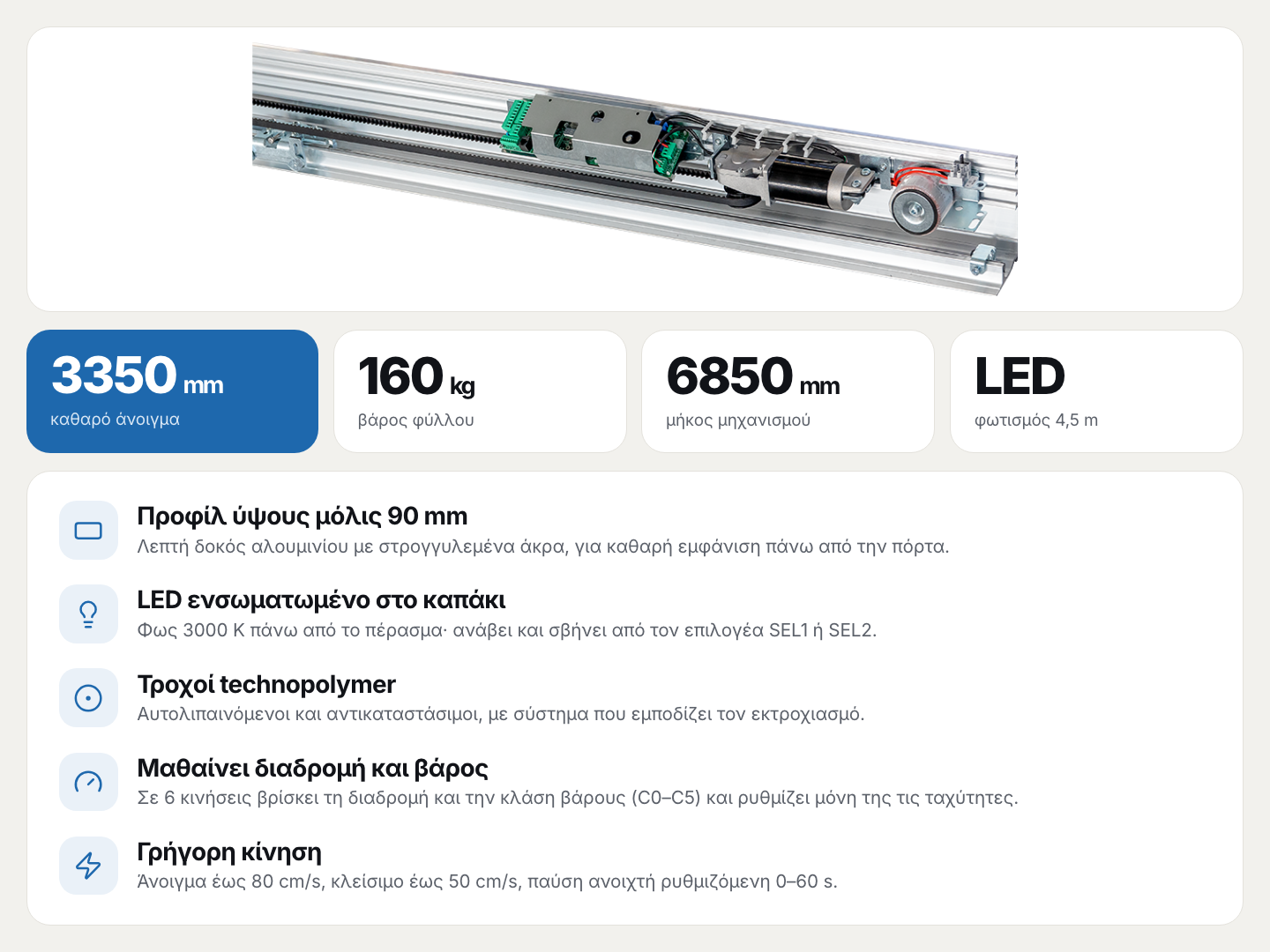

LEVANTE LEV6801L: μονόφυλλη αυτόματη συρόμενη πόρτα

Η LEVANTE είναι ο μηχανισμός της Key Automation για αυτόματες συρόμενες πόρτες σε εισόδους και περάσματα με συχνή χρήση. Η έκδοση LEV6801L έρχεται συναρμολογημένη για 1 φύλλο έως 160 kg, με προφίλ αλουμινίου ύψους μόλις 90 mm, στρογγυλεμένα άκρα και φωτισμό LED 3000 K στο καπάκι. Οι τροχοί από technopolymer είναι αυτολιπαινόμενοι, αντικαθίστανται και έχουν σύστημα κατά του εκτροχιασμού.

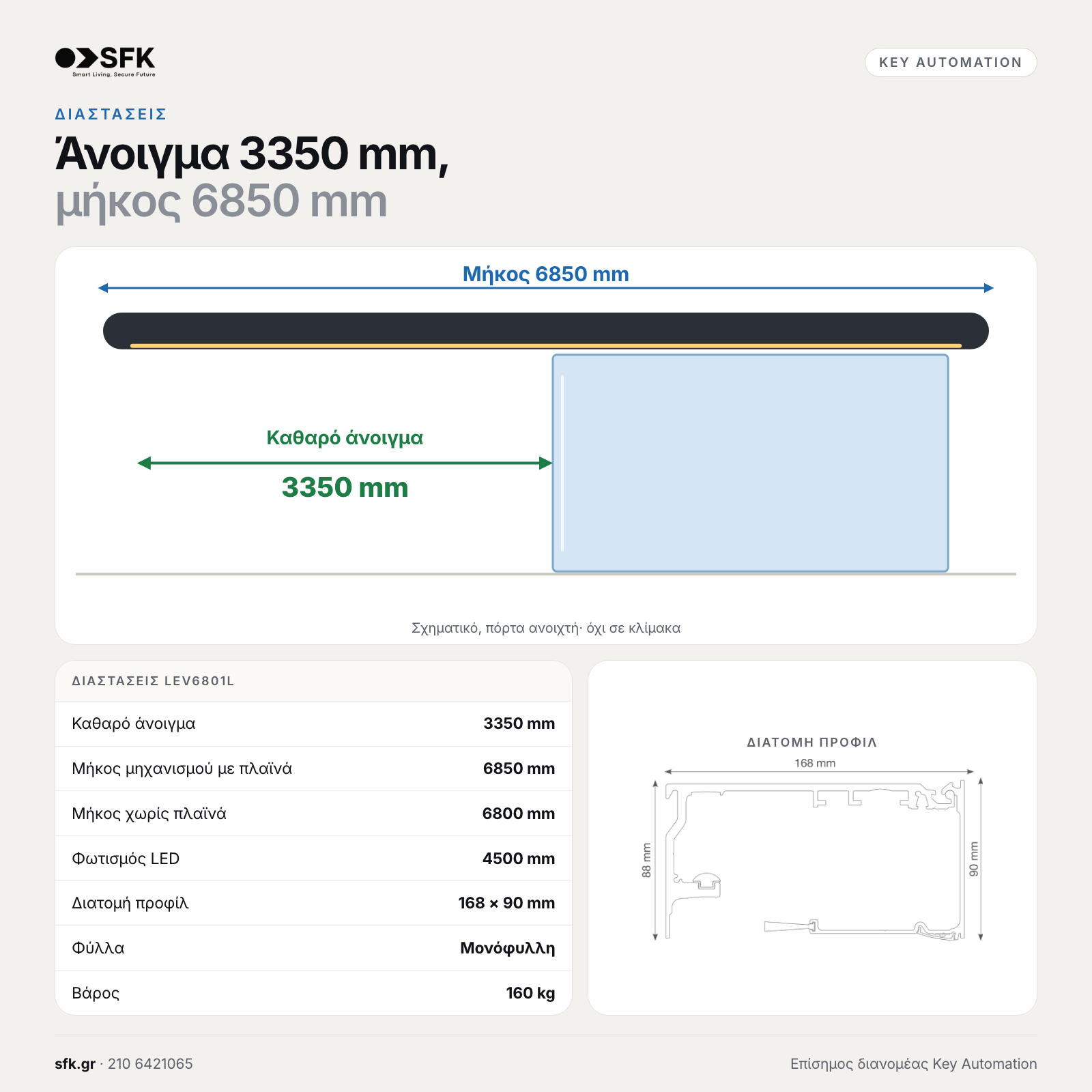

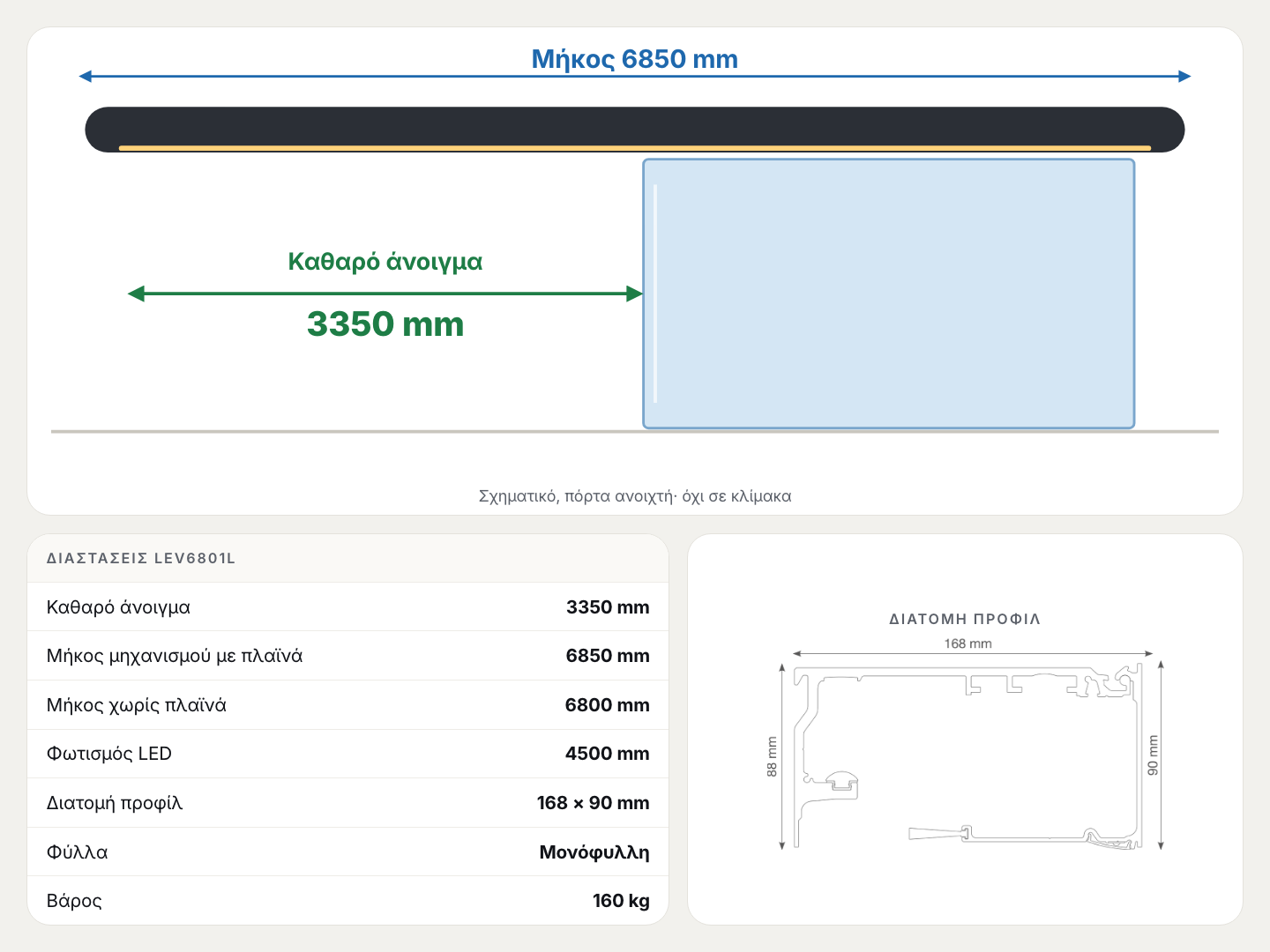

Διαστάσεις: άνοιγμα 3350 mm, μήκος 6850 mm

Ο μηχανισμός έχει μήκος 6850 mm με τα πλαϊνά καπάκια (6800 mm χωρίς αυτά) και δίνει καθαρό άνοιγμα 3350 mm. Το LED καλύπτει 4500 mm. Η διατομή του προφίλ είναι 168 × 90 mm.

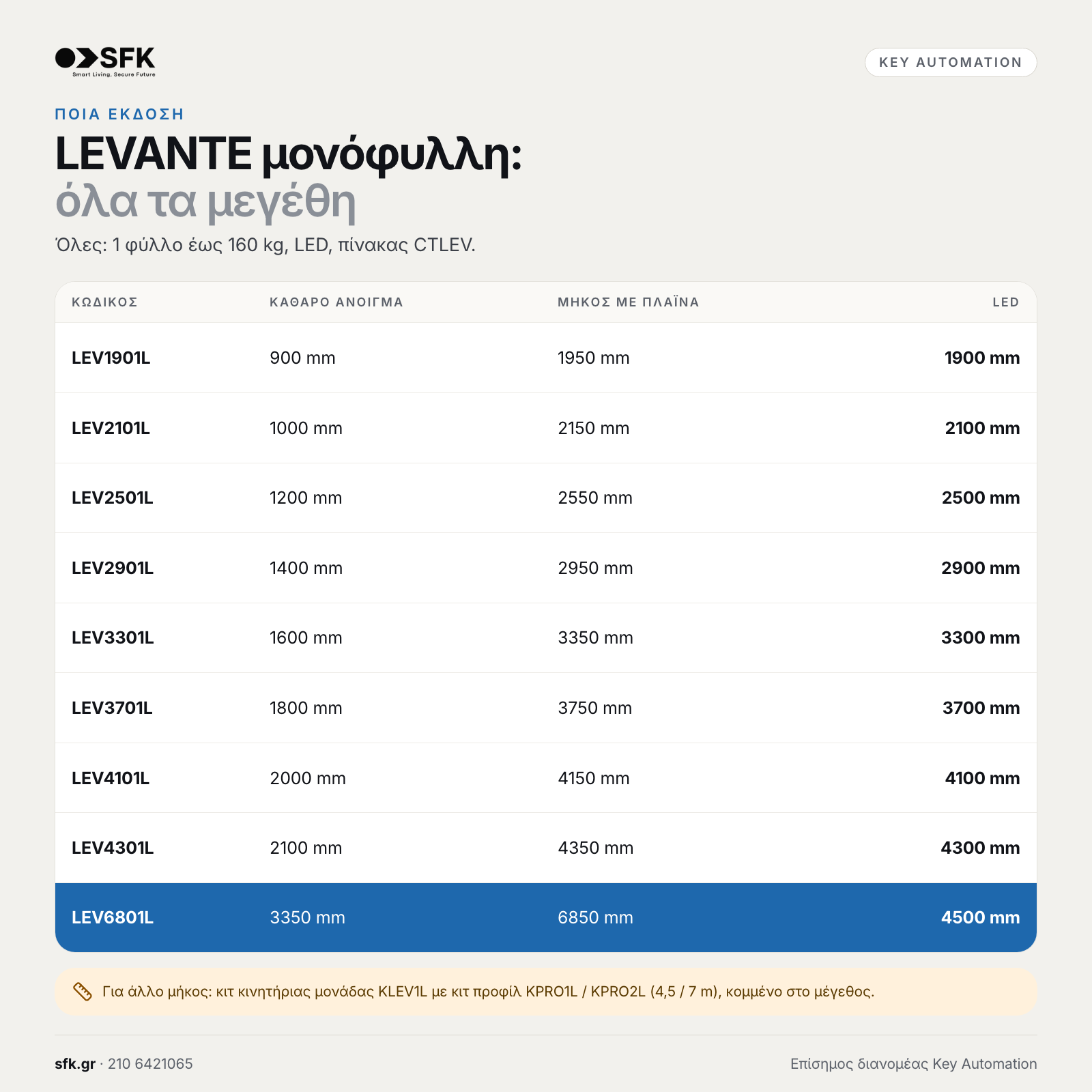

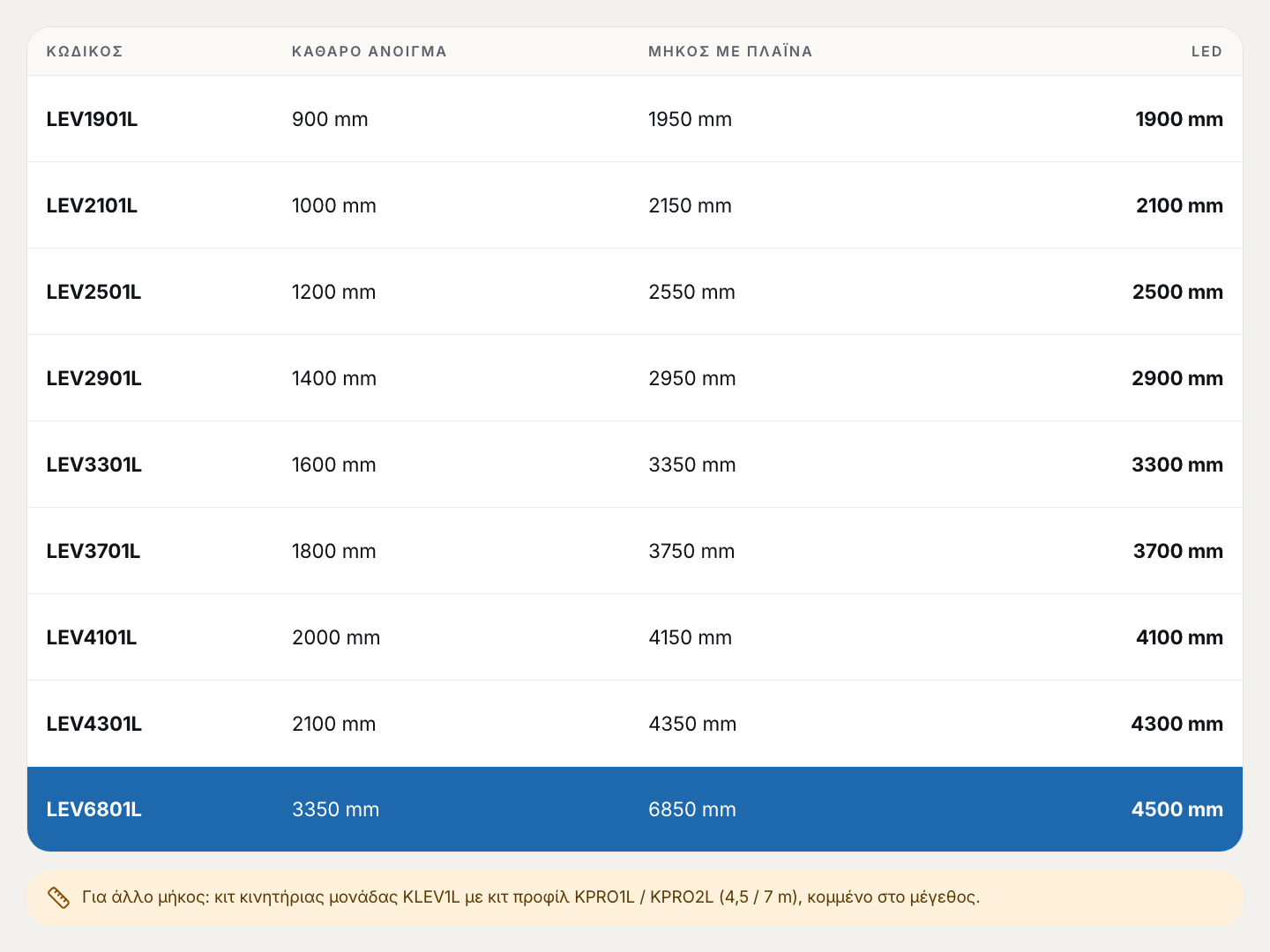

Όλα τα μεγέθη της μονόφυλλης LEVANTE

Η Key δίνει τη μονόφυλλη LEVANTE σε σταθερά ζεύγη ανοίγματος και μήκους, ώστε να διαλέγεις από το πέρασμα που θέλεις. Αν κανένα μέγεθος δεν ταιριάζει, το ίδιο σύστημα υπάρχει σε κιτ: κινητήρια μονάδα KLEV και προφίλ KPRO που κόβεται στο μήκος, με δοκό έως 7 m.

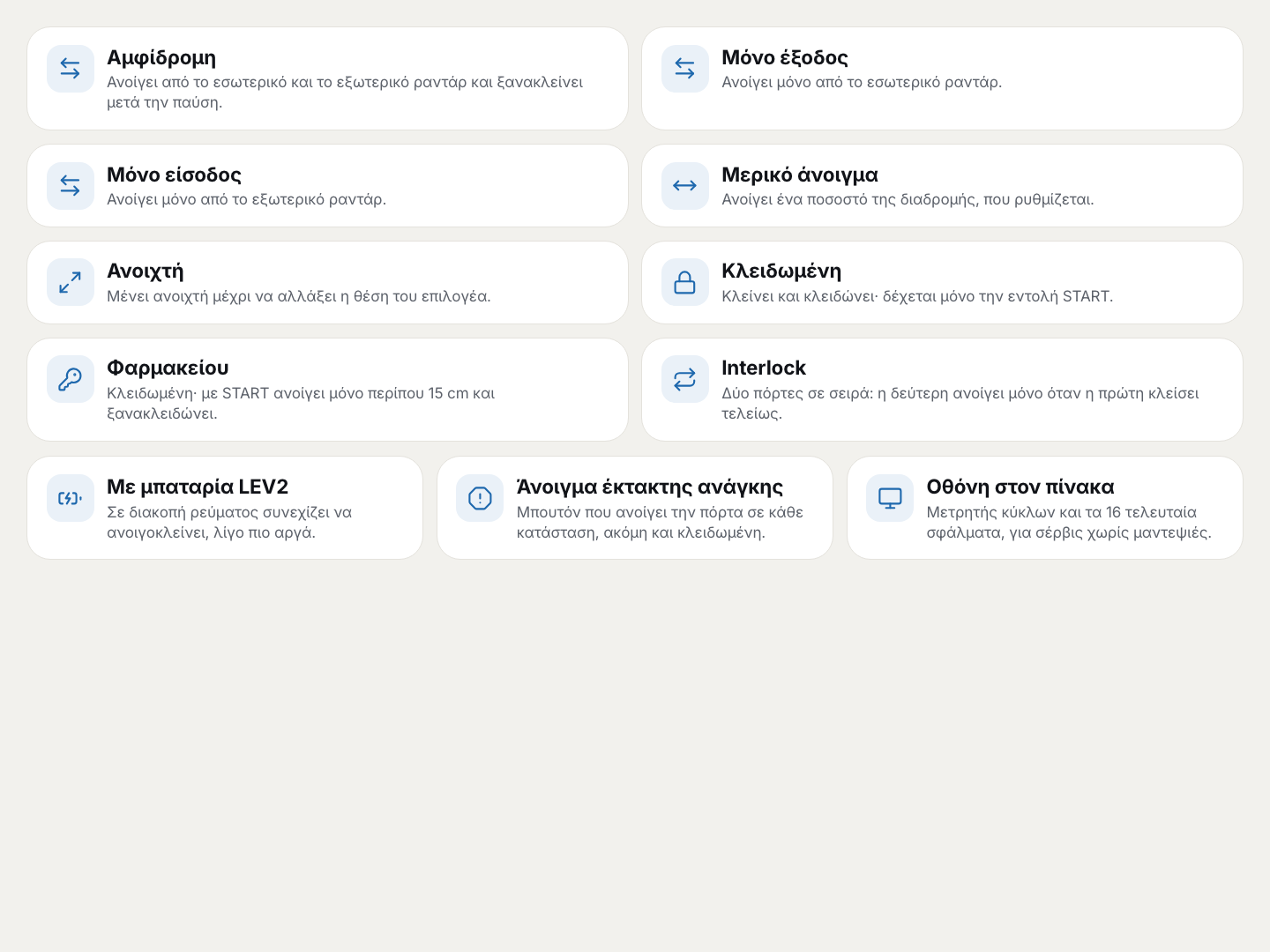

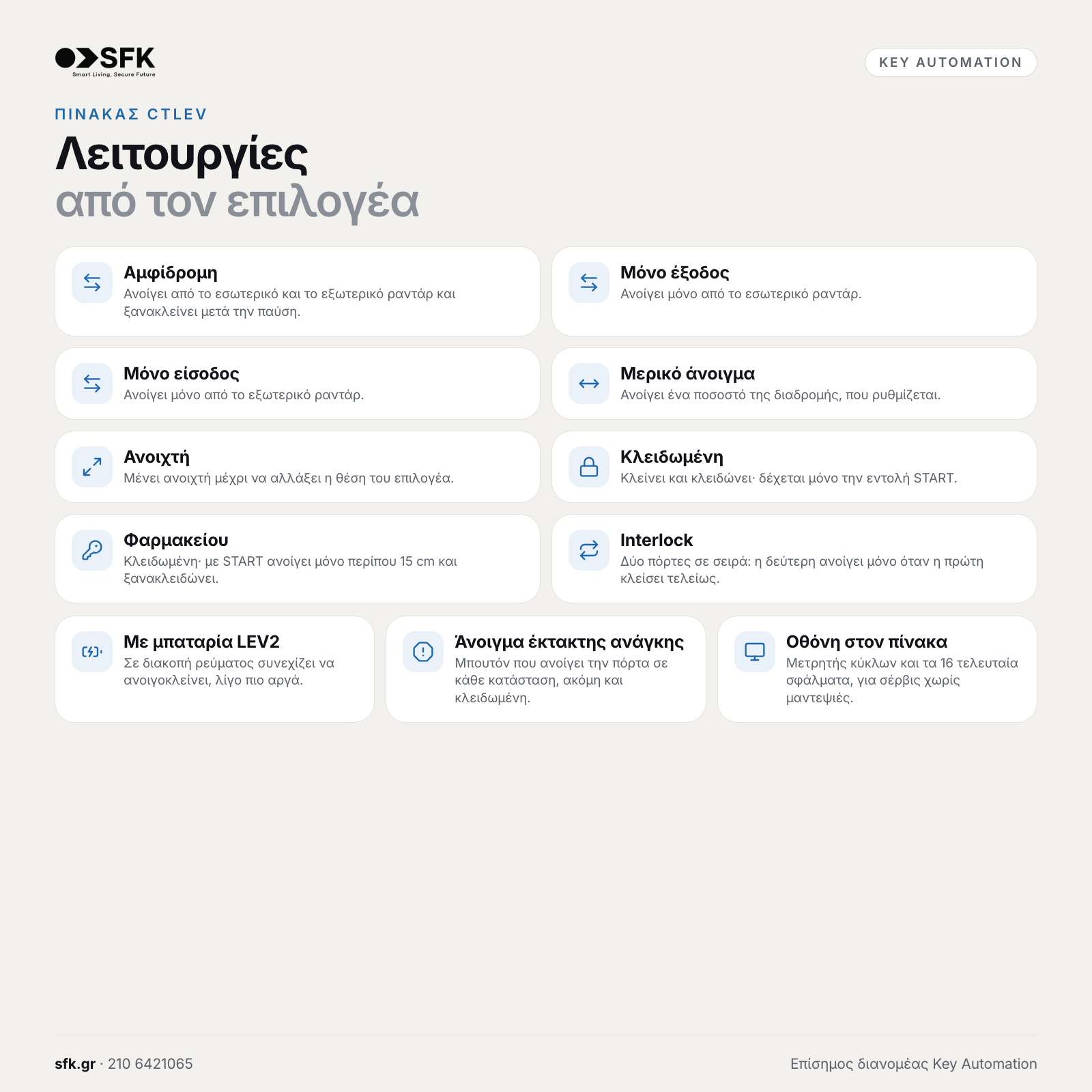

Λειτουργίες του πίνακα CTLEV

Από τον επιλογέα η πόρτα γίνεται αμφίδρομη, μόνο έξοδος, μόνο είσοδος, μερικό άνοιγμα, μόνιμα ανοιχτή, κλειδωμένη ή «φαρμακείου», όπου ανοίγει μόνο περίπου 15 cm. Με τη λειτουργία interlock δύο πόρτες σε σειρά ανοίγουν εναλλάξ. Ο πίνακας μαθαίνει σε 6 κινήσεις τη διαδρομή και το βάρος, έχει είσοδο για μπουτόν έκτακτης ανάγκης και κρατά μετρητή κύκλων και τα 16 τελευταία σφάλματα.

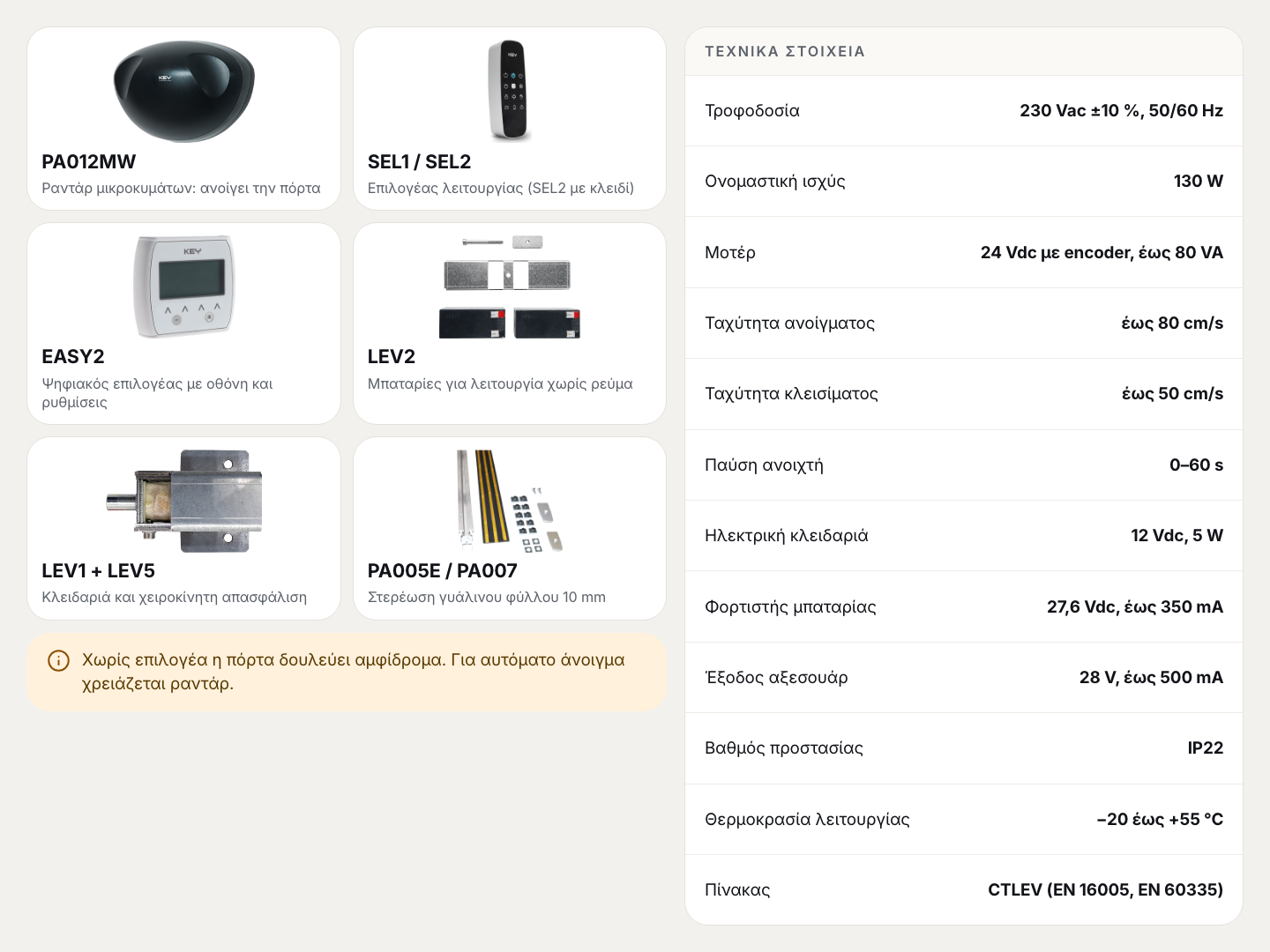

Τι χρειάζεται για να λειτουργήσει

Για το αυτόματο άνοιγμα χρειάζεται ραντάρ, όπως το PA012MW. Ο επιλογέας SEL1, SEL2 (με κλειδί), ο ασύρματος SEL3 ή ο ψηφιακός EASY2 είναι προαιρετικός· χωρίς επιλογέα η πόρτα δουλεύει αμφίδρομα. Με το κιτ μπαταρίας LEV2 συνεχίζει σε διακοπή ρεύματος, και με την κλειδαριά LEV1 κλειδώνει τη νύχτα.

Προτεινόμενα αξεσουάρ

SEL1
ADA.033
B2BΕπικοινωνήστε για τιμή
SEL2
ADA.034
B2BΕπικοινωνήστε για τιμή
EASY2
ADA.001
B2BΕπικοινωνήστε για τιμή
SEL3
ADA.035
B2BΕπικοινωνήστε για τιμή
SEL4
ADA.036
B2BΕπικοινωνήστε για τιμή
LEV2
ADA.006
B2BΕπικοινωνήστε για τιμή
LEV1
ADA.004
B2BΕπικοινωνήστε για τιμή
LEV5
ADA.009
B2BΕπικοινωνήστε για τιμή
LEV9
ADA.013
B2BΕπικοινωνήστε για τιμή
PA005E
ADA.021
B2BΕπικοινωνήστε για τιμή
PA007
ADA.022
B2BΕπικοινωνήστε για τιμή
PA009
ADA.023
B2BΕπικοινωνήστε για τιμή

Τεχνική περιγραφή

LEVANTE LEV6801L: μηχανισμός αυτόματης συρόμενης πόρτας, μονόφυλλη

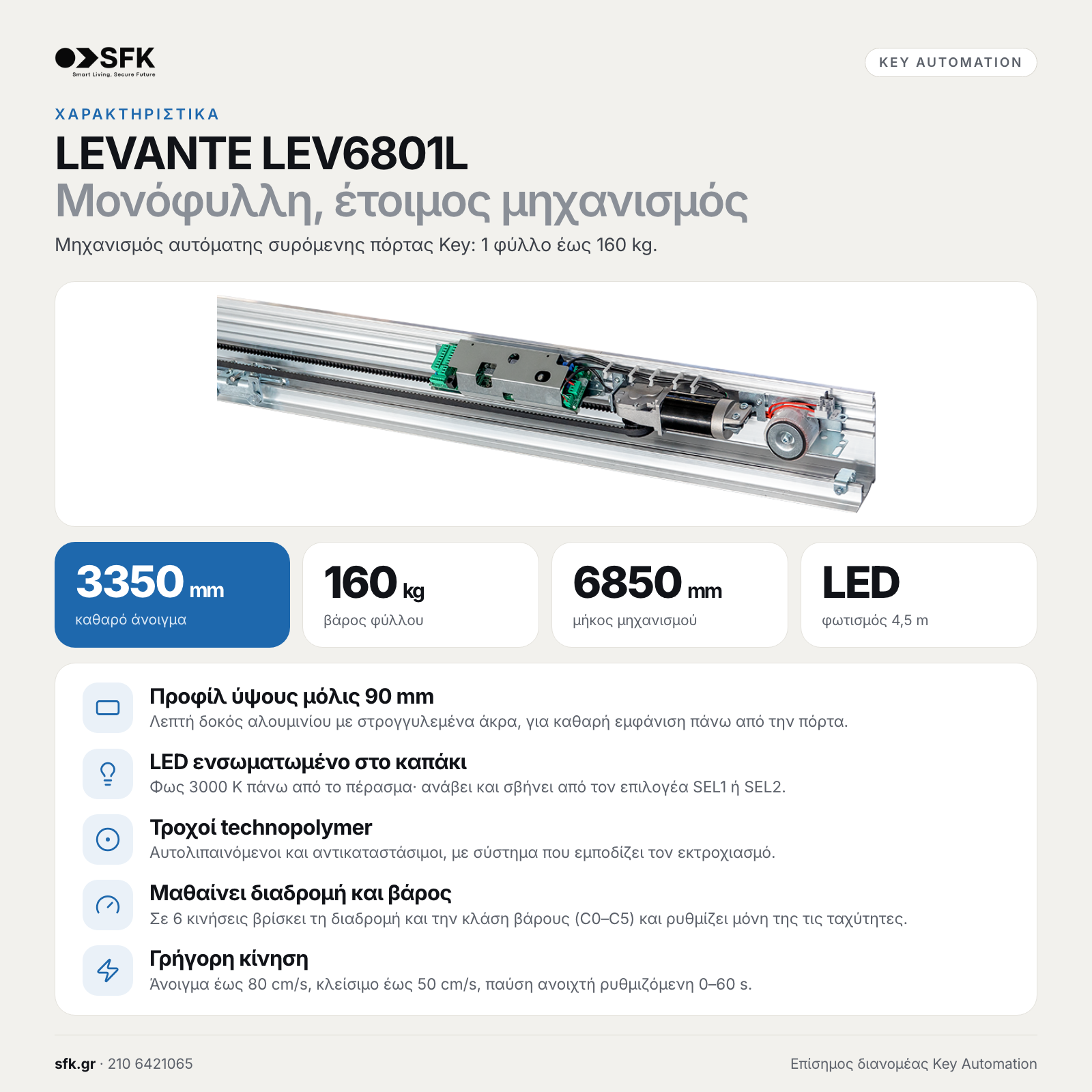

Βασικά χαρακτηριστικά

Προφίλ ύψους μόλις 90 mm: Λεπτή δοκός αλουμινίου με στρογγυλεμένα άκρα, για καθαρή εμφάνιση πάνω από την πόρτα.
LED ενσωματωμένο στο καπάκι: Φως 3000 K πάνω από το πέρασμα· ανάβει και σβήνει από τον επιλογέα SEL1 ή SEL2.
Τροχοί technopolymer: Αυτολιπαινόμενοι και αντικαταστάσιμοι, με σύστημα που εμποδίζει τον εκτροχιασμό.
Μαθαίνει διαδρομή και βάρος: Σε 6 κινήσεις βρίσκει τη διαδρομή και την κλάση βάρους (C0–C5) και ρυθμίζει μόνη της τις ταχύτητες.
Γρήγορη κίνηση: Άνοιγμα έως 80 cm/s, κλείσιμο έως 50 cm/s, παύση ανοιχτή ρυθμιζόμενη 0–60 s.

Διαστάσεις

Καθαρό άνοιγμα: 3350 mm
Μήκος μηχανισμού: 6850 mm με τα πλαϊνά, 6800 mm χωρίς
Φωτισμός LED: 4500 mm
Διατομή προφίλ: 168 × 90 mm
Βάρος: 1 φύλλο έως 160 kg

Λειτουργίες πίνακα CTLEV

Αμφίδρομη: Ανοίγει από το εσωτερικό και το εξωτερικό ραντάρ και ξανακλείνει μετά την παύση.
Μόνο έξοδος: Ανοίγει μόνο από το εσωτερικό ραντάρ.
Μόνο είσοδος: Ανοίγει μόνο από το εξωτερικό ραντάρ.
Μερικό άνοιγμα: Ανοίγει ένα ποσοστό της διαδρομής, που ρυθμίζεται.
Ανοιχτή: Μένει ανοιχτή μέχρι να αλλάξει η θέση του επιλογέα.
Κλειδωμένη: Κλείνει και κλειδώνει· δέχεται μόνο την εντολή START.
Φαρμακείου: Κλειδωμένη· με START ανοίγει μόνο περίπου 15 cm και ξανακλειδώνει.
Interlock: Δύο πόρτες σε σειρά: η δεύτερη ανοίγει μόνο όταν η πρώτη κλείσει τελείως.
Με μπαταρία LEV2: Σε διακοπή ρεύματος συνεχίζει να ανοιγοκλείνει, λίγο πιο αργά.
Άνοιγμα έκτακτης ανάγκης: Μπουτόν που ανοίγει την πόρτα σε κάθε κατάσταση, ακόμη και κλειδωμένη.
Οθόνη στον πίνακα: Μετρητής κύκλων και τα 16 τελευταία σφάλματα, για σέρβις χωρίς μαντεψιές.

Αξεσουάρ

Ραντάρ PA012MW για το αυτόματο άνοιγμα
Επιλογείς SEL1, SEL2, SEL3 (με RXLEV), πληκτρολόγιο SEL4, ψηφιακός επιλογέας EASY2
Κιτ μπαταρίας LEV2, αντιπανικό με ελαστικό LEV9
Κιτ κλειδαριάς LEV1 και χειροκίνητης απασφάλισης LEV5
Γυάλινο φύλλο: PA005E (κιτ στερέωσης γυάλινης πόρτας 1500 mm, γυαλί έως 10 mm) ή PA007 + PA009 (προφίλ 3200 mm για γυαλί 10 mm)

Τεχνικά στοιχεία

Τροφοδοσία	230 Vac ±10 %, 50/60 Hz
Ονομαστική ισχύς	130 W
Μοτέρ	24 Vdc με encoder, έως 80 VA
Ταχύτητα ανοίγματος	έως 80 cm/s
Ταχύτητα κλεισίματος	έως 50 cm/s
Παύση ανοιχτή	0–60 s
Ηλεκτρική κλειδαριά	12 Vdc, 5 W
Φορτιστής μπαταρίας	27,6 Vdc, έως 350 mA
Έξοδος αξεσουάρ	28 V, έως 500 mA
Βαθμός προστασίας	IP22
Θερμοκρασία λειτουργίας	−20 έως +55 °C
Πίνακας	CTLEV (EN 16005, EN 60335)

Χαρακτηριστικά

Σειρά	LEVANTE
Τύπος πόρτας	Μονόφυλλη
Καθαρό άνοιγμα	3350 mm
Μήκος	6850 mm
Μέγιστο βάρος φύλλου	160 kg
Κύκλος λειτουργίας	100 %
Πίνακας ελέγχου	CTLEVL
Ονομαστική ισχύς	130 W
Θερμοκρασία χρώματος	3000 K
Τάση τροφοδοσίας	230 Vac
Συχνότητα δικτύου	50/60 Hz
Βαθμός στεγανότητας	IP22
Κλάση μόνωσης	I
Θερμοκρασία λειτουργίας	-20 έως +55 °C
Διαστάσεις (Π × Β × Υ)	90 × 168 × 6850 mm
Διαστάσεις συσκευασίας (Π × Β × Υ)	184 × 6800 × 100 mm
Όγκος συσκευασίας	0,12512 m³

Ερωτήσεις

Τι καθαρό άνοιγμα δίνει η LEVANTE LEV6801L;: 3350 mm ελεύθερο πέρασμα, με μηχανισμό μήκους 6850 mm μαζί με τα πλαϊνά καπάκια.
Πόσο βάρος σηκώνει;: Η μονόφυλλη LEVANTE δέχεται 1 φύλλο έως 160 kg.
Τι χρειάζεται για να ανοίγει αυτόματα;: Ένα ραντάρ, όπως το PA012MW. Επιλογέας λειτουργίας (SEL1, SEL2, SEL3 ή EASY2) δεν είναι υποχρεωτικός: χωρίς επιλογέα η πόρτα δουλεύει αμφίδρομα.
Ταιριάζει σε γυάλινη πόρτα;: Ναι, με PA005E (κιτ στερέωσης γυάλινης πόρτας 1500 mm, γυαλί έως 10 mm) ή PA007 + PA009 (προφίλ 3200 mm για γυαλί 10 mm).
Μπαίνει κλειδαριά;: Ναι, το κιτ κλειδαριάς LEV1 (12 Vdc) κλειδώνει την πόρτα στις καταστάσεις «Κλειδωμένη» και «Φαρμακείου», και το LEV5 την ξεκλειδώνει με το χέρι σε διακοπή ρεύματος.
Τι γίνεται σε διακοπή ρεύματος;: Με το κιτ μπαταρίας LEV2 η πόρτα συνεχίζει να δουλεύει, λίγο πιο αργά. Χωρίς μπαταρία, το κιτ LEV9 με ελαστικό ανοίγει τα φύλλα μόλις κοπεί το ρεύμα.
Τι εγγύηση έχει;: Το LEV6801L έχει εγγύηση 5 χρόνια μέσω SFK.
