Τι καθαρό άνοιγμα δίνει η LEVANTE LEV1631LT;

1000 mm ελεύθερο πέρασμα, με μηχανισμό μήκους 1630 mm μαζί με τα πλαϊνά καπάκια.

Πόσο βάρος σηκώνει;

Η τηλεσκοπική LEVANTE 1+1 δέχεται 2 φύλλα προς μία πλευρά, έως 100 kg το καθένα.

Τι σημαίνει τηλεσκοπική 1+1;

Δύο φύλλα κινούνται μαζί προς την ίδια πλευρά και μαζεύονται το ένα πίσω από το άλλο, οπότε το πέρασμα μεγαλώνει χωρίς να χρειάζεται τόσος τοίχος στο πλάι.

Τι χρειάζεται για να ανοίγει αυτόματα;

Ένα ραντάρ, όπως το PA012MW. Επιλογέας λειτουργίας (SEL1, SEL2, SEL3 ή EASY2) δεν είναι υποχρεωτικός: χωρίς επιλογέα η πόρτα δουλεύει αμφίδρομα.

Ταιριάζει σε γυάλινη πόρτα;

Ναι. Για τα γυάλινα φύλλα της τηλεσκοπικής η Key έχει τα στηρίγματα LEV7 και τον οδηγό δαπέδου LEV8.

Μπαίνει κλειδαριά;

Η κλειδαριά LEV1 και η απασφάλιση LEV5 δεν ταιριάζουν στην τηλεσκοπική 1+1.

Τι γίνεται σε διακοπή ρεύματος;

Με το κιτ μπαταρίας LEV2 η πόρτα συνεχίζει να δουλεύει, λίγο πιο αργά. Χωρίς μπαταρία, το κιτ LEV9 με ελαστικό ανοίγει τα φύλλα μόλις κοπεί το ρεύμα.

Τι εγγύηση έχει;

Το LEV1631LT έχει εγγύηση 5 χρόνια μέσω SFK.

KEY AUTOMATION LEV1631LT - LEVANTE μηχανισμός αυτόματης συρόμενης πόρτας, τηλεσκοπική 1+1, άνοιγμα 1000 mm, έως 100 + 100 kg, μήκος 1630 mm, με LED 1

KEY AUTOMATION LEV1631LT - LEVANTE μηχανισμός αυτόματης συρόμενης πόρτας, τηλεσκοπική 1+1, άνοιγμα 1000 mm, έως 100 + 100 kg, μήκος 1630 mm, με LED 2

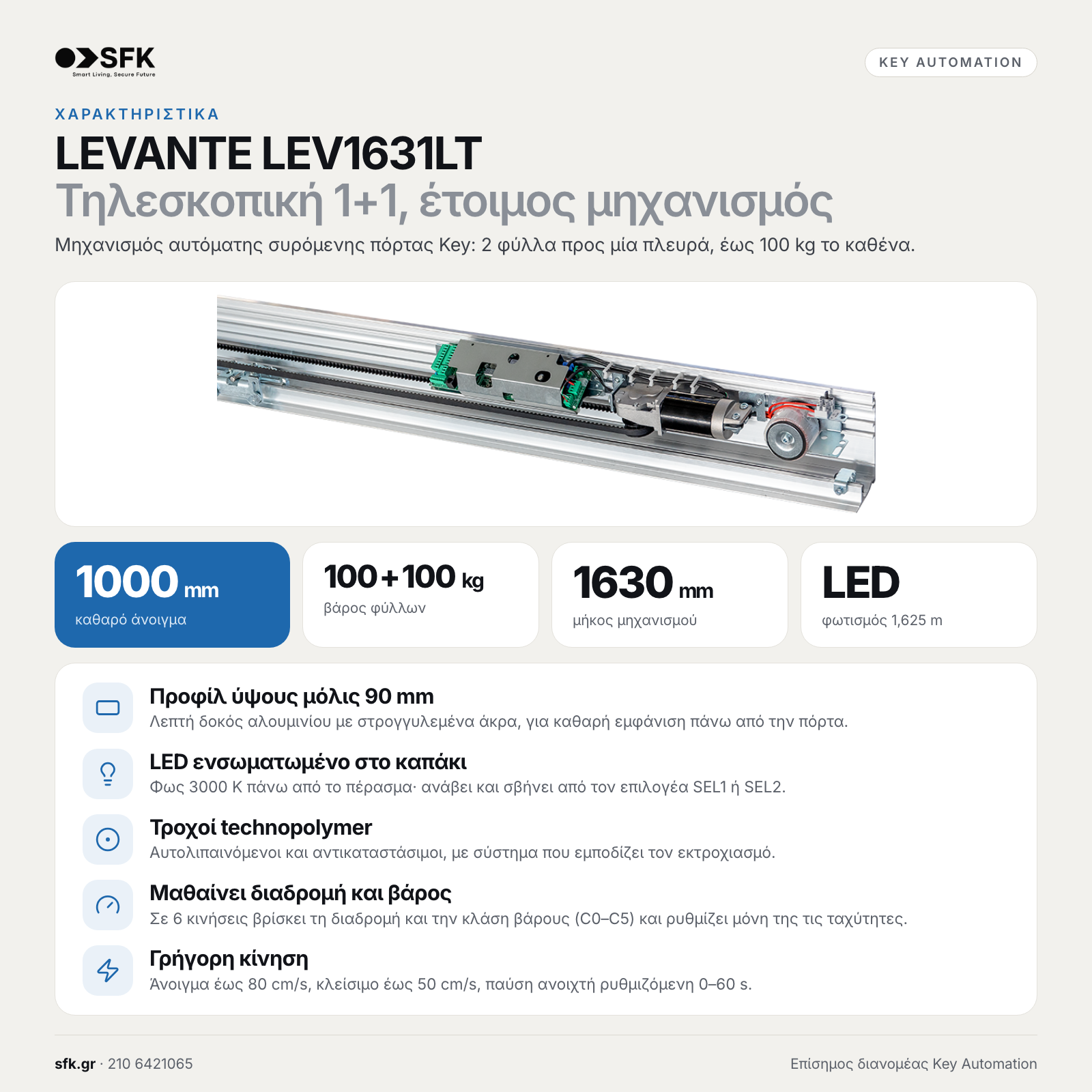

Key LEVANTE LEV1631LT · Τηλεσκοπική 1+1, έτοιμος μηχανισμός (χαρακτηριστικά)

Key Άνοιγμα 1000 mm, · μήκος 1630 mm (διαστάσεις)

Key LEVANTE τηλεσκοπική 1+1: · όλα τα μεγέθη (ποια έκδοση)

Key Λειτουργίες · από τον επιλογέα (πίνακας ctlev)

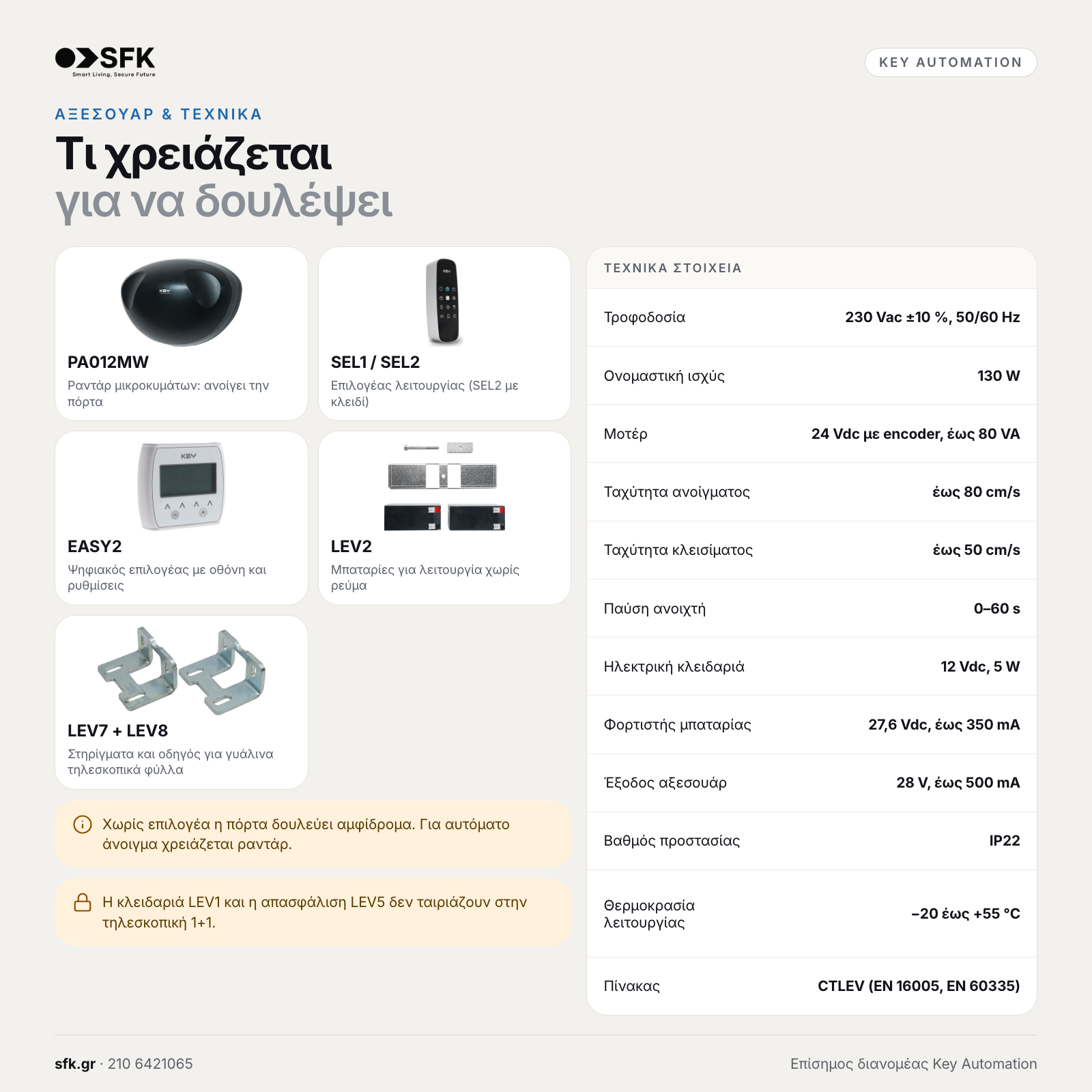

Key Τι χρειάζεται · για να δουλέψει (αξεσουάρ & τεχνικά)

1 / 7

επίσημος διανομέας

LEVANTE LEV1631LTΜηχανισμός αυτόματης συρόμενης πόρτας, τηλεσκοπική 1+1, άνοιγμα 1000 mm, έως 100 + 100 kg, μήκος 1630 mm, με LED

Μηχανισμός αυτόματης συρόμενης πόρτας Key LEVANTE LEV1631LT: τηλεσκοπική 1+1, καθαρό άνοιγμα 1000 mm, φύλλα έως 100 + 100 kg, μήκος 1630 mm, με ενσωματωμένο LED και πίνακα CTLEV.

Τηλεσκοπική 1+1
Πόρτα: 1 m
Καθαρό άνοιγμα: 100 + 100 kg
Βάρος φύλλου: 1,63 m
Μήκος μηχανισμού

B2BΕπικοινωνήστε για τιμή

Τιμή χονδρικής για συνεργάτες.

Κωδικός προϊόντος

Εγγύηση: 5 χρόνια

Κατόπιν παραγγελίας

Σύνδεση Γίνε Συνεργάτης

Αρχεία

Θα χρειαστείς

PA012MW
ADA.024
B2BΕπικοινωνήστε για τιμή

Προτεινόμενα αξεσουάρ (9)

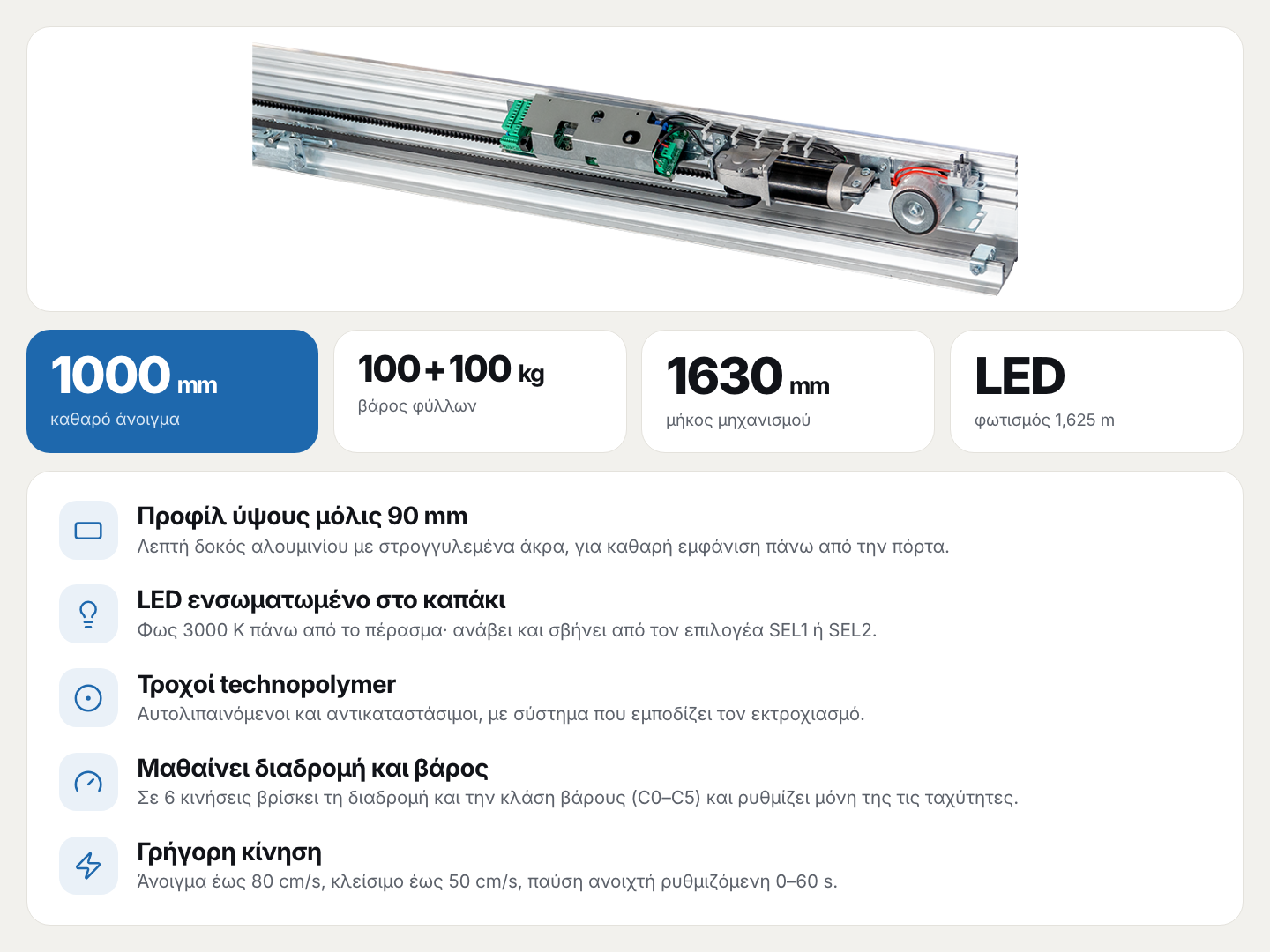

LEVANTE LEV1631LT: τηλεσκοπική αυτόματη συρόμενη πόρτα 1+1

Η LEVANTE είναι ο μηχανισμός της Key Automation για αυτόματες συρόμενες πόρτες σε εισόδους και περάσματα με συχνή χρήση. Η έκδοση LEV1631LT έρχεται συναρμολογημένη για 2 φύλλα προς μία πλευρά, έως 100 kg το καθένα, με προφίλ αλουμινίου ύψους μόλις 90 mm, στρογγυλεμένα άκρα και φωτισμό LED 3000 K στο καπάκι. Οι τροχοί από technopolymer είναι αυτολιπαινόμενοι, αντικαθίστανται και έχουν σύστημα κατά του εκτροχιασμού.

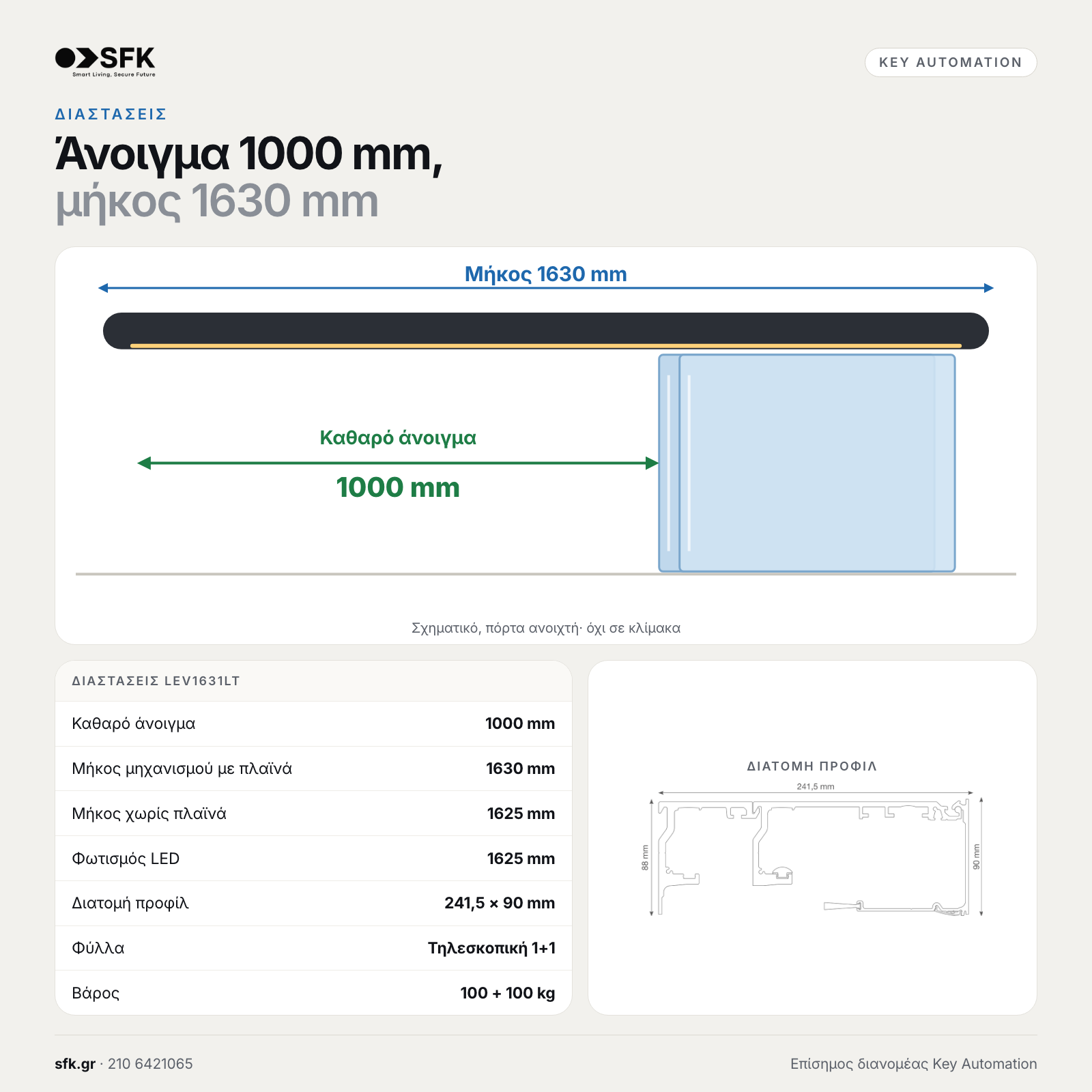

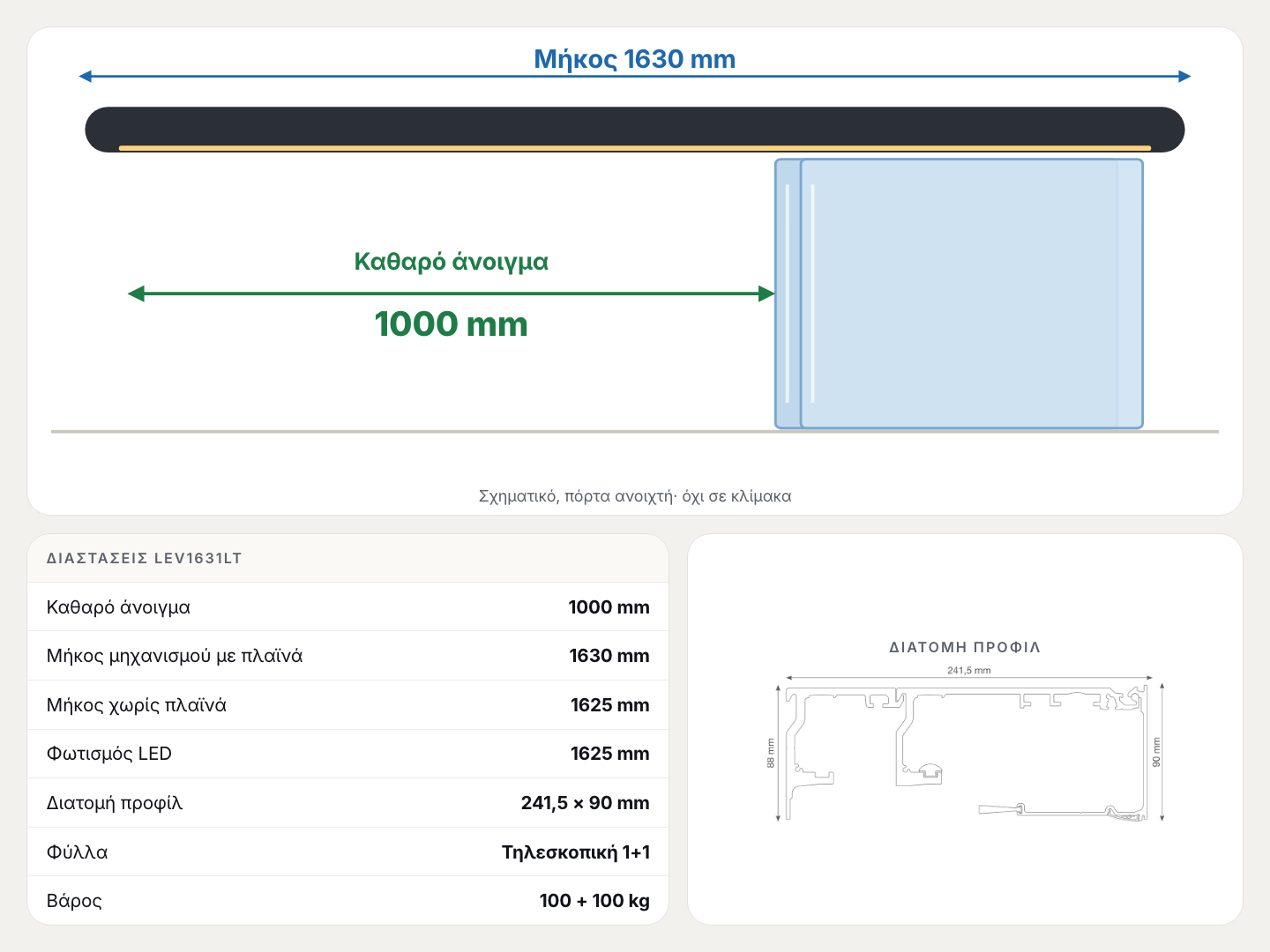

Διαστάσεις: άνοιγμα 1000 mm, μήκος 1630 mm

Ο μηχανισμός έχει μήκος 1630 mm με τα πλαϊνά καπάκια (1625 mm χωρίς αυτά) και δίνει καθαρό άνοιγμα 1000 mm. Το LED καλύπτει 1625 mm. Η διατομή του προφίλ είναι 241,5 × 90 mm, με δεύτερη ράγα για τα τηλεσκοπικά φύλλα.

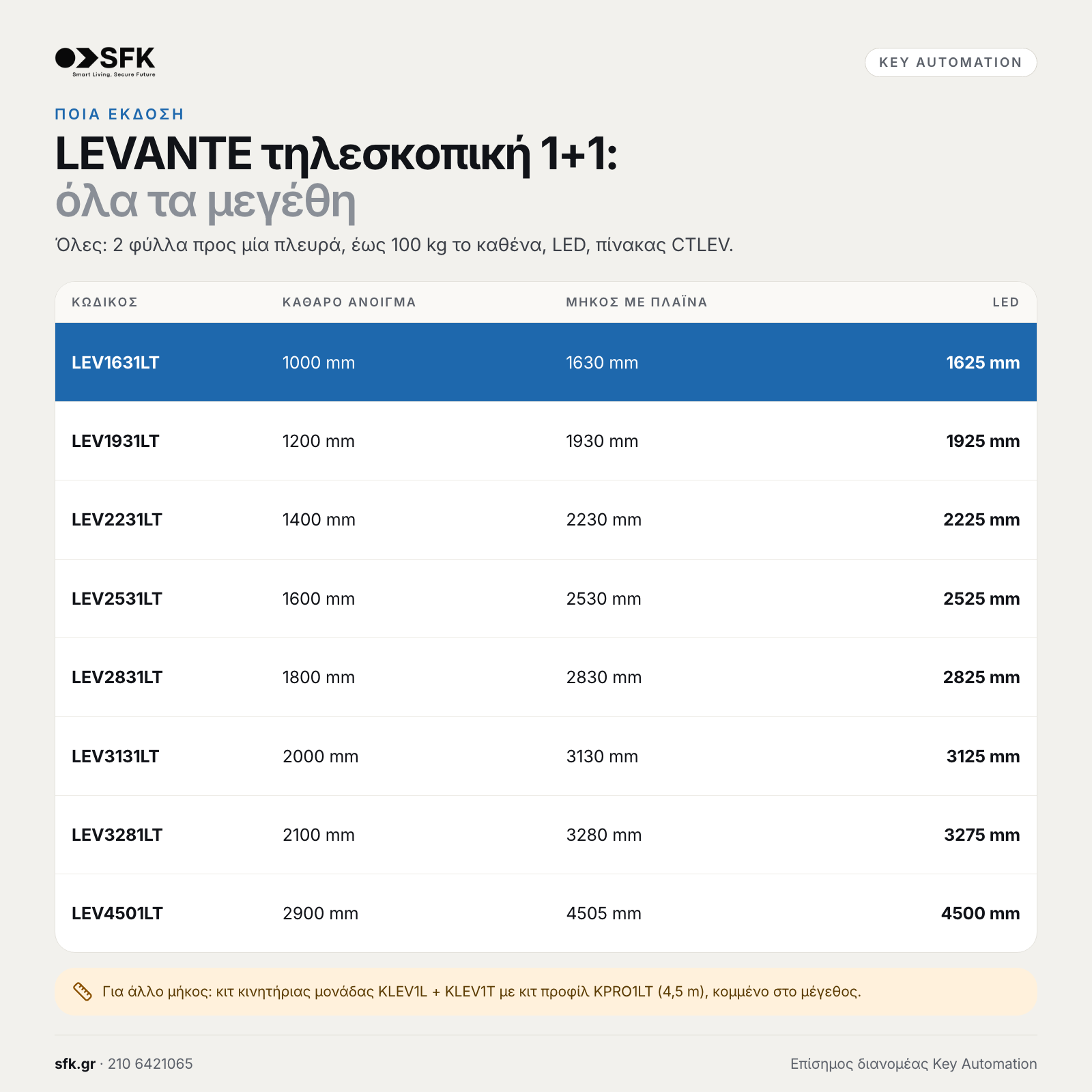

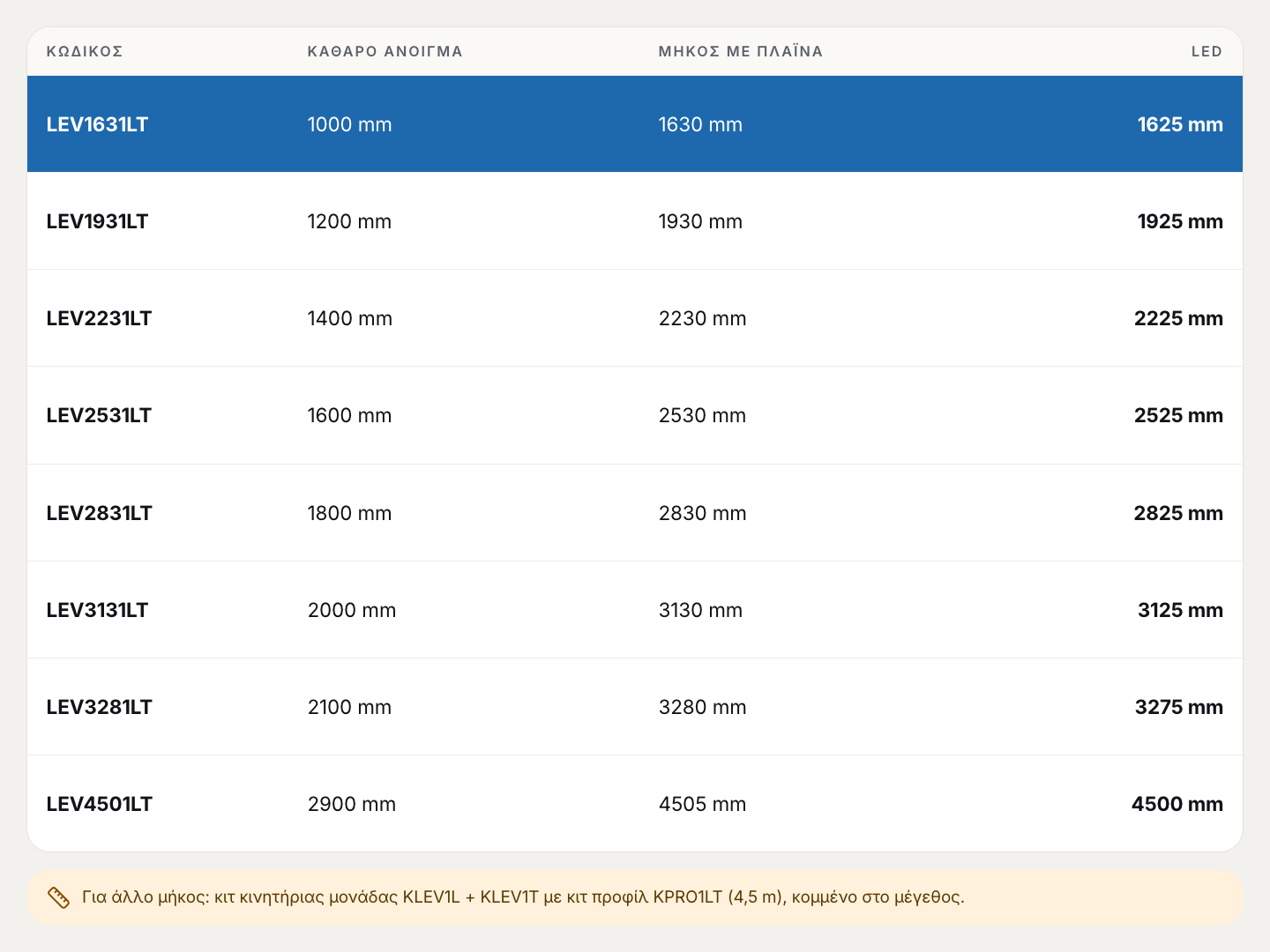

Όλα τα μεγέθη της τηλεσκοπικής LEVANTE 1+1

Η Key δίνει την τηλεσκοπική LEVANTE 1+1 σε σταθερά ζεύγη ανοίγματος και μήκους, ώστε να διαλέγεις από το πέρασμα που θέλεις. Αν κανένα μέγεθος δεν ταιριάζει, το ίδιο σύστημα υπάρχει σε κιτ: κινητήρια μονάδα KLEV και προφίλ KPRO που κόβεται στο μήκος, με δοκό έως 7 m.

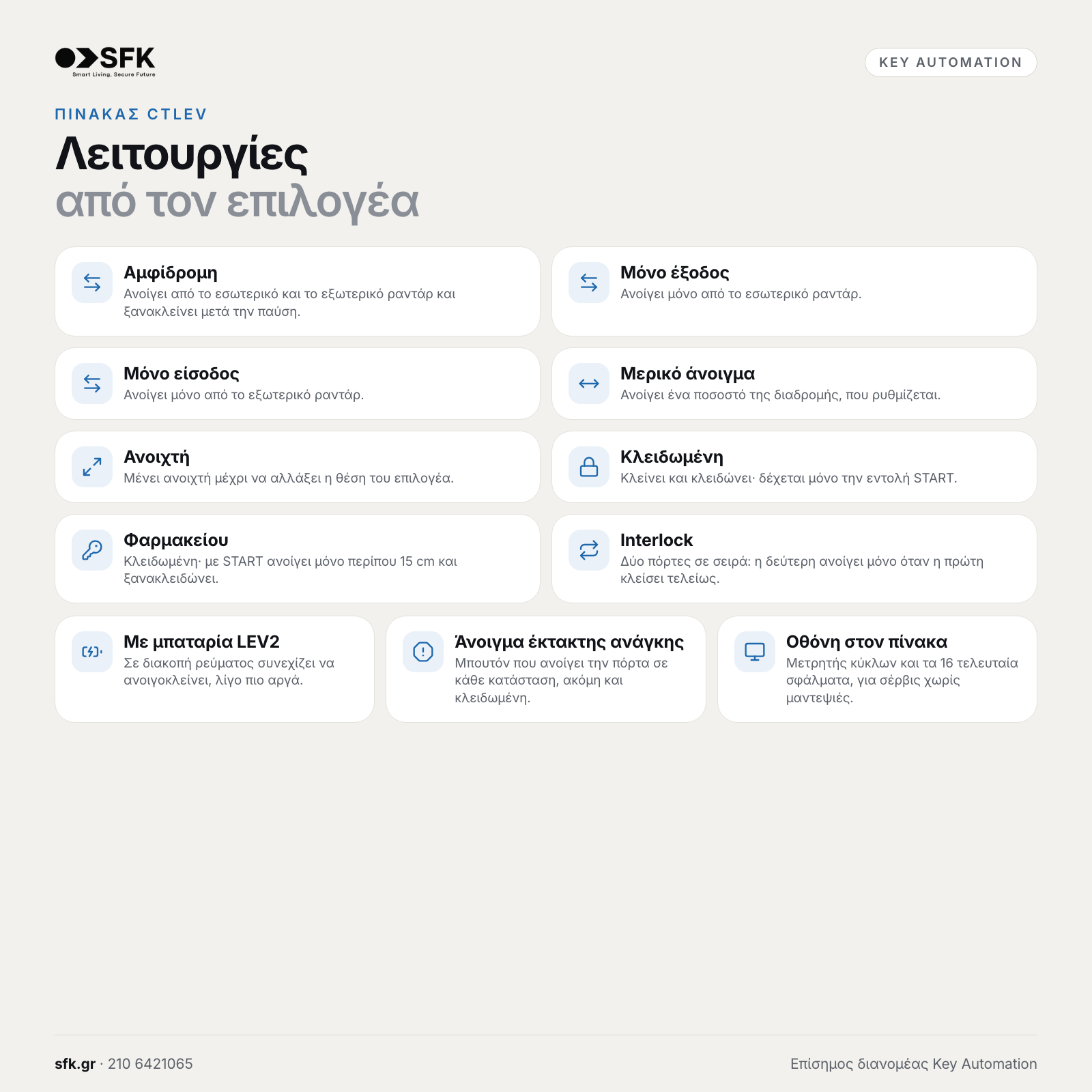

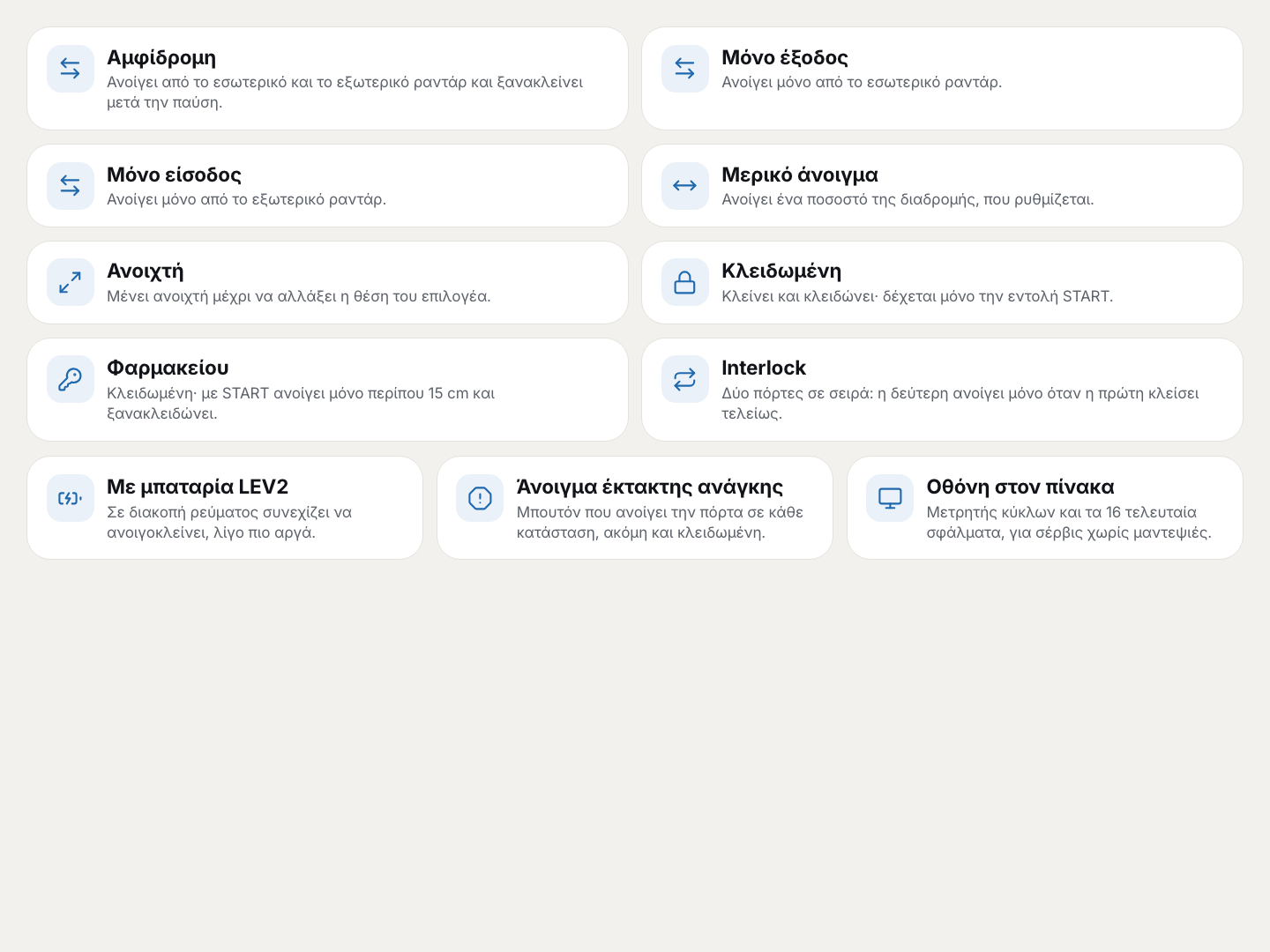

Λειτουργίες του πίνακα CTLEV

Από τον επιλογέα η πόρτα γίνεται αμφίδρομη, μόνο έξοδος, μόνο είσοδος, μερικό άνοιγμα, μόνιμα ανοιχτή, κλειδωμένη ή «φαρμακείου», όπου ανοίγει μόνο περίπου 15 cm. Με τη λειτουργία interlock δύο πόρτες σε σειρά ανοίγουν εναλλάξ. Ο πίνακας μαθαίνει σε 6 κινήσεις τη διαδρομή και το βάρος, έχει είσοδο για μπουτόν έκτακτης ανάγκης και κρατά μετρητή κύκλων και τα 16 τελευταία σφάλματα.

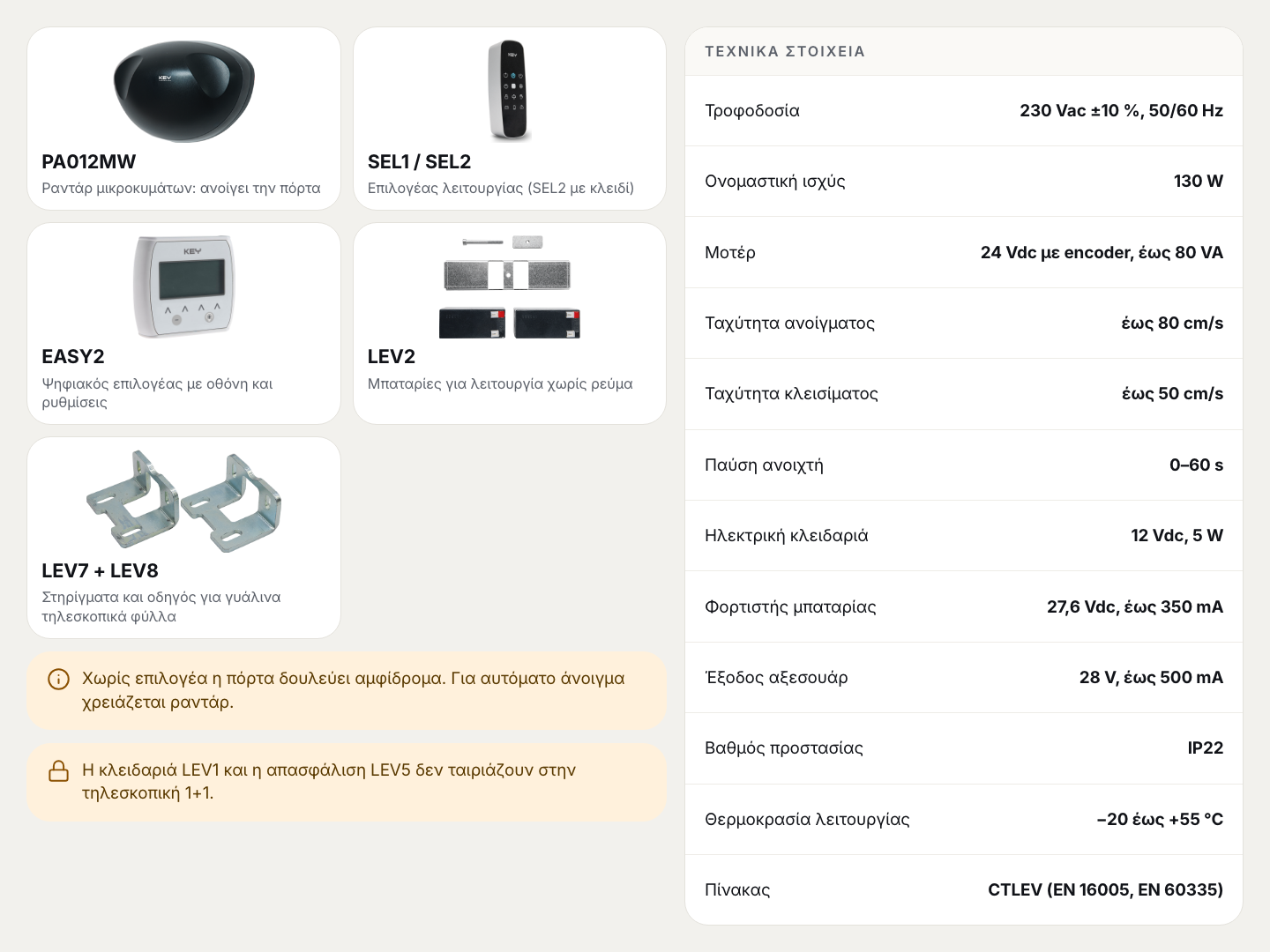

Τι χρειάζεται για να λειτουργήσει

Για το αυτόματο άνοιγμα χρειάζεται ραντάρ, όπως το PA012MW. Ο επιλογέας SEL1, SEL2 (με κλειδί), ο ασύρματος SEL3 ή ο ψηφιακός EASY2 είναι προαιρετικός· χωρίς επιλογέα η πόρτα δουλεύει αμφίδρομα. Με το κιτ μπαταρίας LEV2 συνεχίζει σε διακοπή ρεύματος.

Προτεινόμενα αξεσουάρ

SEL1
ADA.033
B2BΕπικοινωνήστε για τιμή
SEL2
ADA.034
B2BΕπικοινωνήστε για τιμή
EASY2
ADA.001
B2BΕπικοινωνήστε για τιμή
SEL3
ADA.035
B2BΕπικοινωνήστε για τιμή
SEL4
ADA.036
B2BΕπικοινωνήστε για τιμή
LEV2
ADA.006
B2BΕπικοινωνήστε για τιμή
LEV9
ADA.013
B2BΕπικοινωνήστε για τιμή
LEV7
ADA.011
B2BΕπικοινωνήστε για τιμή
LEV8
ADA.012
B2BΕπικοινωνήστε για τιμή

Τεχνική περιγραφή

LEVANTE LEV1631LT: μηχανισμός αυτόματης συρόμενης πόρτας, τηλεσκοπική 1+1

Βασικά χαρακτηριστικά

Προφίλ ύψους μόλις 90 mm: Λεπτή δοκός αλουμινίου με στρογγυλεμένα άκρα, για καθαρή εμφάνιση πάνω από την πόρτα.
LED ενσωματωμένο στο καπάκι: Φως 3000 K πάνω από το πέρασμα· ανάβει και σβήνει από τον επιλογέα SEL1 ή SEL2.
Τροχοί technopolymer: Αυτολιπαινόμενοι και αντικαταστάσιμοι, με σύστημα που εμποδίζει τον εκτροχιασμό.
Μαθαίνει διαδρομή και βάρος: Σε 6 κινήσεις βρίσκει τη διαδρομή και την κλάση βάρους (C0–C5) και ρυθμίζει μόνη της τις ταχύτητες.
Γρήγορη κίνηση: Άνοιγμα έως 80 cm/s, κλείσιμο έως 50 cm/s, παύση ανοιχτή ρυθμιζόμενη 0–60 s.

Διαστάσεις

Καθαρό άνοιγμα: 1000 mm
Μήκος μηχανισμού: 1630 mm με τα πλαϊνά, 1625 mm χωρίς
Φωτισμός LED: 1625 mm
Διατομή προφίλ: 241,5 × 90 mm
Βάρος: 2 φύλλα προς μία πλευρά, έως 100 kg το καθένα

Λειτουργίες πίνακα CTLEV

Αμφίδρομη: Ανοίγει από το εσωτερικό και το εξωτερικό ραντάρ και ξανακλείνει μετά την παύση.
Μόνο έξοδος: Ανοίγει μόνο από το εσωτερικό ραντάρ.
Μόνο είσοδος: Ανοίγει μόνο από το εξωτερικό ραντάρ.
Μερικό άνοιγμα: Ανοίγει ένα ποσοστό της διαδρομής, που ρυθμίζεται.
Ανοιχτή: Μένει ανοιχτή μέχρι να αλλάξει η θέση του επιλογέα.
Κλειδωμένη: Κλείνει και κλειδώνει· δέχεται μόνο την εντολή START.
Φαρμακείου: Κλειδωμένη· με START ανοίγει μόνο περίπου 15 cm και ξανακλειδώνει.
Interlock: Δύο πόρτες σε σειρά: η δεύτερη ανοίγει μόνο όταν η πρώτη κλείσει τελείως.
Με μπαταρία LEV2: Σε διακοπή ρεύματος συνεχίζει να ανοιγοκλείνει, λίγο πιο αργά.
Άνοιγμα έκτακτης ανάγκης: Μπουτόν που ανοίγει την πόρτα σε κάθε κατάσταση, ακόμη και κλειδωμένη.
Οθόνη στον πίνακα: Μετρητής κύκλων και τα 16 τελευταία σφάλματα, για σέρβις χωρίς μαντεψιές.

Αξεσουάρ

Ραντάρ PA012MW για το αυτόματο άνοιγμα
Επιλογείς SEL1, SEL2, SEL3 (με RXLEV), πληκτρολόγιο SEL4, ψηφιακός επιλογέας EASY2
Κιτ μπαταρίας LEV2, αντιπανικό με ελαστικό LEV9

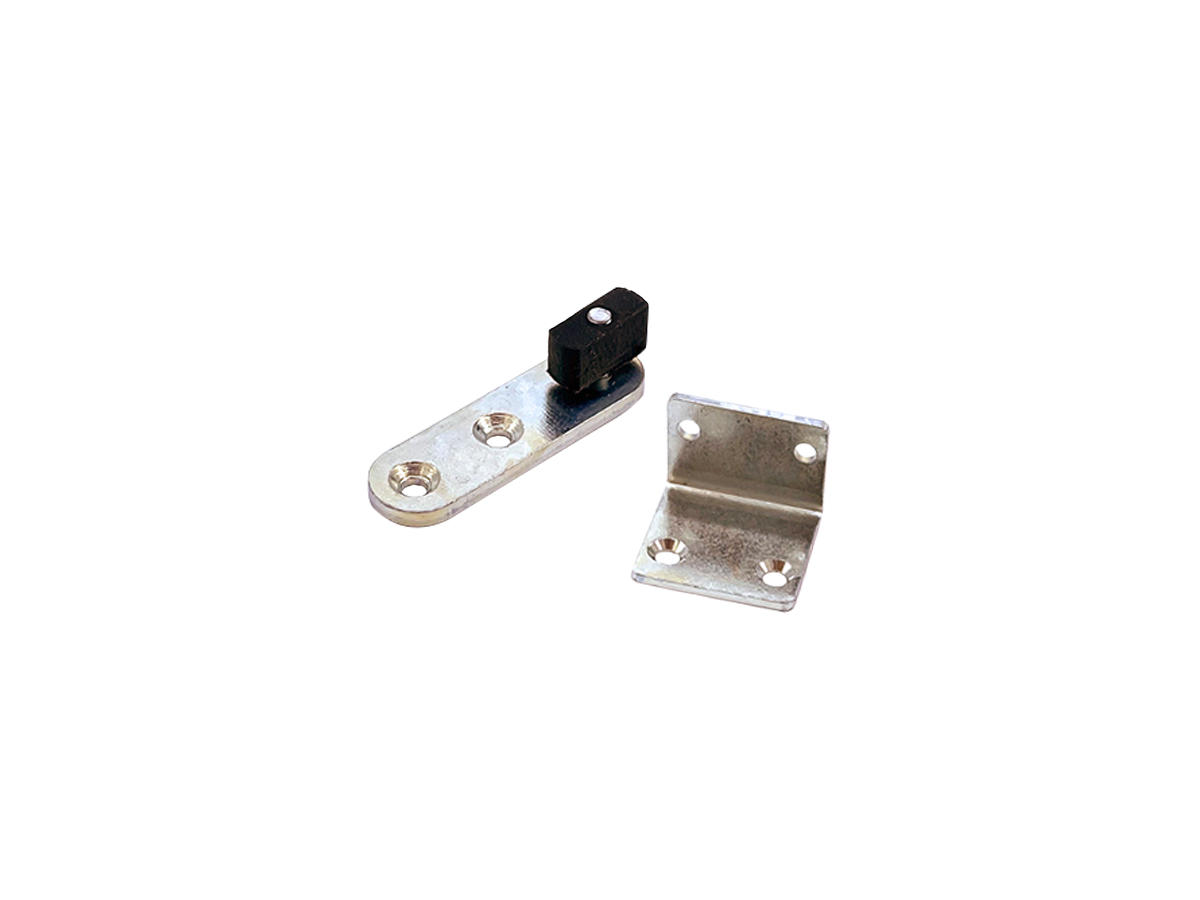

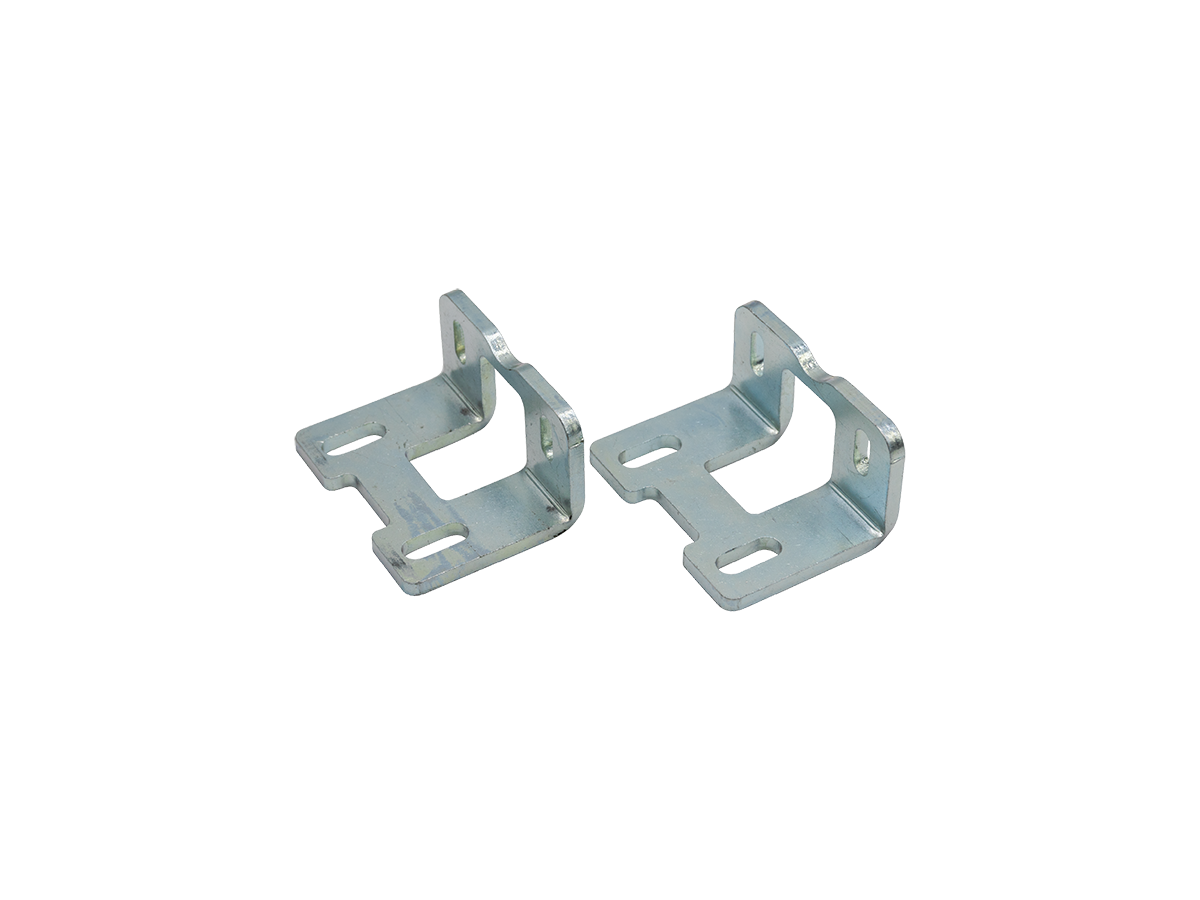

Στηρίγματα LEV7 και οδηγός δαπέδου LEV8 για γυάλινα φύλλα

Τεχνικά στοιχεία

Τροφοδοσία	230 Vac ±10 %, 50/60 Hz
Ονομαστική ισχύς	130 W
Μοτέρ	24 Vdc με encoder, έως 80 VA
Ταχύτητα ανοίγματος	έως 80 cm/s
Ταχύτητα κλεισίματος	έως 50 cm/s
Παύση ανοιχτή	0–60 s
Ηλεκτρική κλειδαριά	12 Vdc, 5 W
Φορτιστής μπαταρίας	27,6 Vdc, έως 350 mA
Έξοδος αξεσουάρ	28 V, έως 500 mA
Βαθμός προστασίας	IP22
Θερμοκρασία λειτουργίας	−20 έως +55 °C
Πίνακας	CTLEV (EN 16005, EN 60335)

Χαρακτηριστικά

Σειρά	LEVANTE
Τύπος πόρτας	Τηλεσκοπική 1+1
Καθαρό άνοιγμα	1000 mm
Μήκος	1630 mm
Μέγιστο βάρος φύλλου	100 + 100 kg
Κύκλος λειτουργίας	100 %
Πίνακας ελέγχου	CTLEVL
Ονομαστική ισχύς	130 W
Θερμοκρασία χρώματος	3000 K
Τάση τροφοδοσίας	230 Vac
Συχνότητα δικτύου	50/60 Hz
Βαθμός στεγανότητας	IP22
Κλάση μόνωσης	I
Θερμοκρασία λειτουργίας	-20 έως +55 °C
Διαστάσεις (Π × Β × Υ)	90 × 242 × 1630 mm
Διαστάσεις συσκευασίας (Π × Β × Υ)	184 × 1625 × 200 mm
Βάρος με συσκευασία	27 kg
Όγκος συσκευασίας	0,05980 m³

Ερωτήσεις

Τι καθαρό άνοιγμα δίνει η LEVANTE LEV1631LT;: 1000 mm ελεύθερο πέρασμα, με μηχανισμό μήκους 1630 mm μαζί με τα πλαϊνά καπάκια.
Πόσο βάρος σηκώνει;: Η τηλεσκοπική LEVANTE 1+1 δέχεται 2 φύλλα προς μία πλευρά, έως 100 kg το καθένα.
Τι σημαίνει τηλεσκοπική 1+1;: Δύο φύλλα κινούνται μαζί προς την ίδια πλευρά και μαζεύονται το ένα πίσω από το άλλο, οπότε το πέρασμα μεγαλώνει χωρίς να χρειάζεται τόσος τοίχος στο πλάι.
Τι χρειάζεται για να ανοίγει αυτόματα;: Ένα ραντάρ, όπως το PA012MW. Επιλογέας λειτουργίας (SEL1, SEL2, SEL3 ή EASY2) δεν είναι υποχρεωτικός: χωρίς επιλογέα η πόρτα δουλεύει αμφίδρομα.
Ταιριάζει σε γυάλινη πόρτα;: Ναι. Για τα γυάλινα φύλλα της τηλεσκοπικής η Key έχει τα στηρίγματα LEV7 και τον οδηγό δαπέδου LEV8.
Μπαίνει κλειδαριά;: Η κλειδαριά LEV1 και η απασφάλιση LEV5 δεν ταιριάζουν στην τηλεσκοπική 1+1.
Τι γίνεται σε διακοπή ρεύματος;: Με το κιτ μπαταρίας LEV2 η πόρτα συνεχίζει να δουλεύει, λίγο πιο αργά. Χωρίς μπαταρία, το κιτ LEV9 με ελαστικό ανοίγει τα φύλλα μόλις κοπεί το ρεύμα.
Τι εγγύηση έχει;: Το LEV1631LT έχει εγγύηση 5 χρόνια μέσω SFK.
